线束 - 第二排座椅 - RH(拆卸和更换)

校正代码 17100082 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开全部车门并完全降下全部车窗。
  2. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)

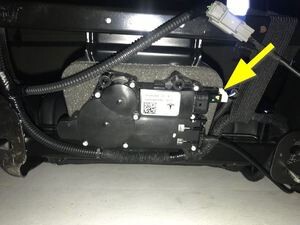

  3. 断开第二排 RH 座椅框架电气连接器。
  4. 拆下第二排 RH 座椅靠背肩部开关。请参阅肩部开关 - 座椅靠背 - 第二排 - LH(拆卸和更换)
  5. 拆下第二排 RH 背板。请参阅背板 - 第二排座椅 - RH(拆卸和更换)

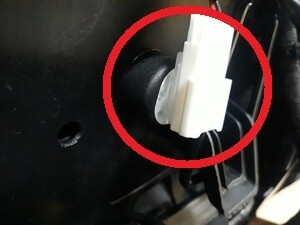

  6. 断开第二排 RH 座椅加热器电气连接器。
  7. 松开第二排 RH 座椅加热器连接器夹。

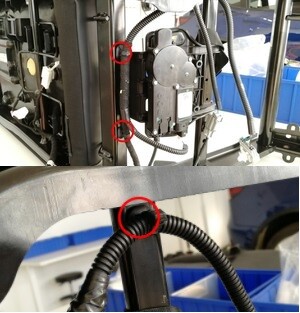

  8. 从 RH 座椅内饰支座上松开肩部开关线束。

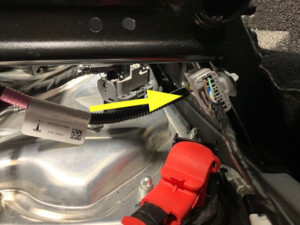

  9. 断开第二排 RH 座椅靠背倾角调节线束。
  10. 松开将线束固定到第二排 RH 座椅下部的夹子 (x3)。
  11. 从线束导件上拆下第二排 RH 座椅线束,然后从车上拆下该线束。

安装

  1. 将第二排 RH 座椅线束安装到线束导件中。
  2. 安装将线束固定到第二排 RH 座椅下部的夹子 (x3)。
  3. 连接第二排 RH 座椅靠背倾角调节线束。
  4. 将肩部开关线束安装到 RH 座椅内饰支座中。
  5. 紧固第二排 RH 座椅加热器连接器夹。
  6. 连接第二排 RH 座椅加热器电气连接器。
  7. 安装第二排 RH 背板。请参阅背板 - 第二排座椅 - RH(拆卸和更换)
  8. 安装第二排 RH 座椅靠背肩部开关。请参阅肩部开关 - 座椅靠背 - 第二排 - LH(拆卸和更换)
  9. 连接第二排 RH 座椅框架电气连接器。
  10. 安装第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  11. 升起所有车窗,关闭所有车门。
