软管 - 入口 - 变流器 - 后驱动单元 (3DU)(拆卸和更换)

校正代码 18301702 0.78注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 8 月 14 日:添加了有关冷却液损失大于 1 升时真空再充注要求的备注。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。
  • 2023 年 6 月 15 日:添加了完整程序概览视频,仅作为补充材料。

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 打开左前车门,降下左前车窗。
  3. 断开 12V/低压电源。请参阅12V/低压电源(断开和连接)
  4. 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  5. 松开将冷却液软管固定到 LH 和 RH 剪力板的夹子。

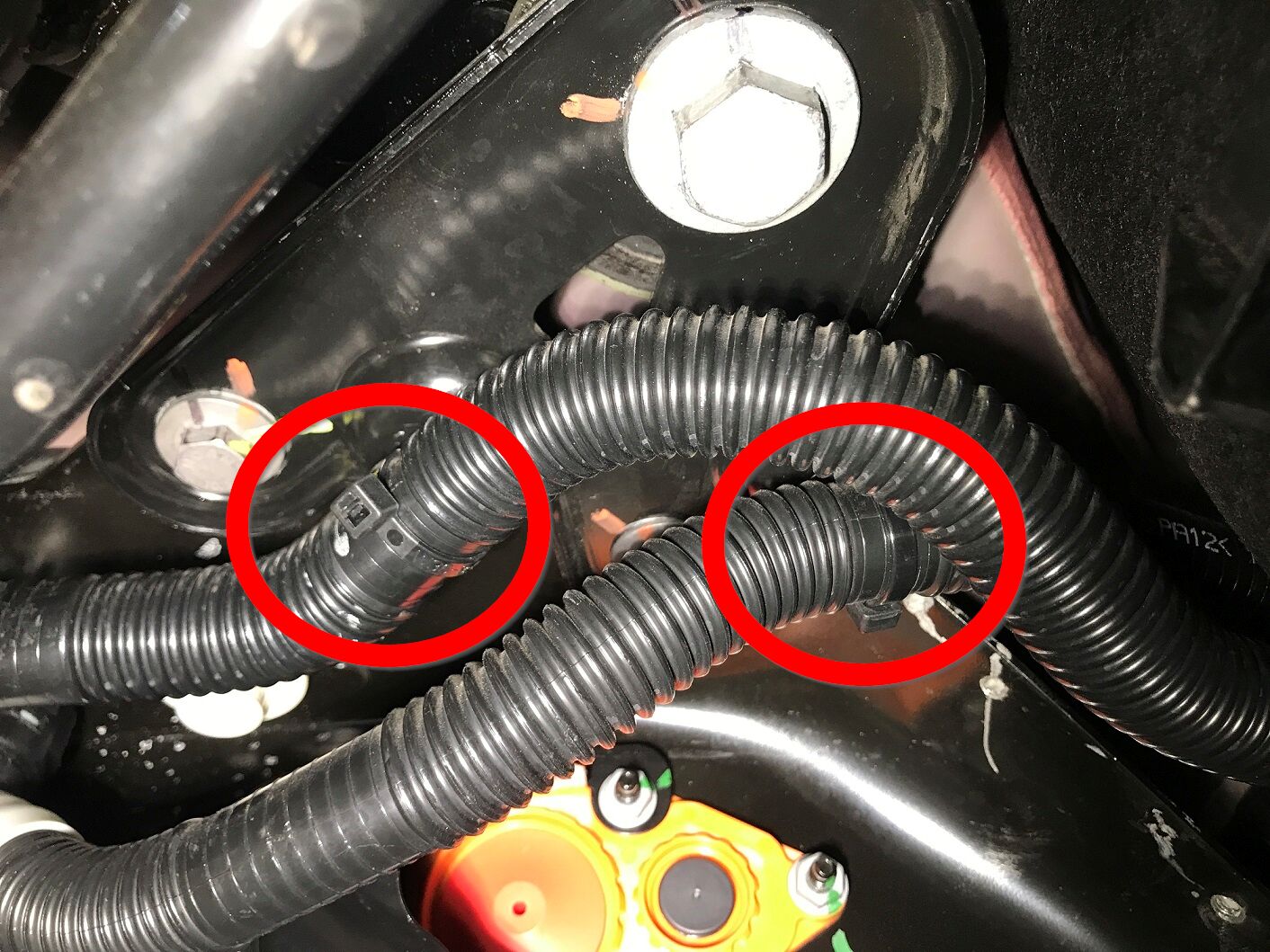

    图 1. 左侧

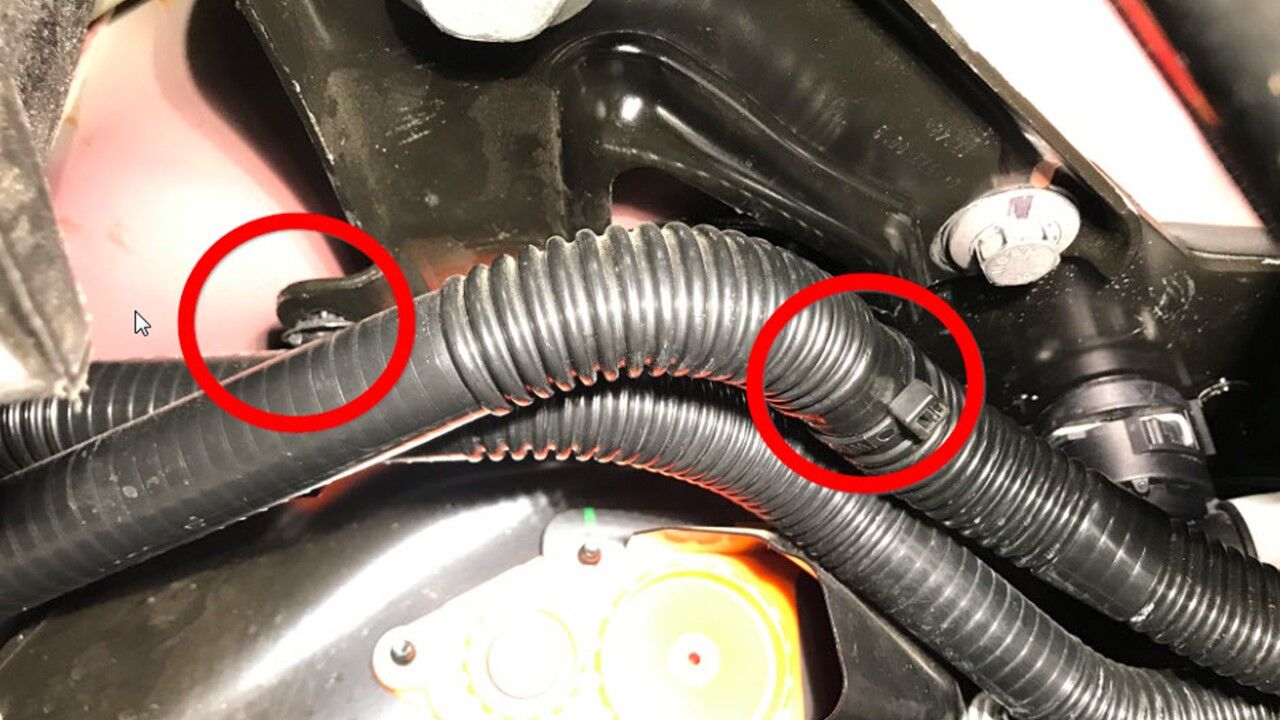

    图 2. 右侧
  6. 拆下高压电池滑板。请参阅滑板 - 高压电池 - 后部(拆卸和更换)
  7. 在高压电池 LH 后侧下方放置一个冷却液排放容器。

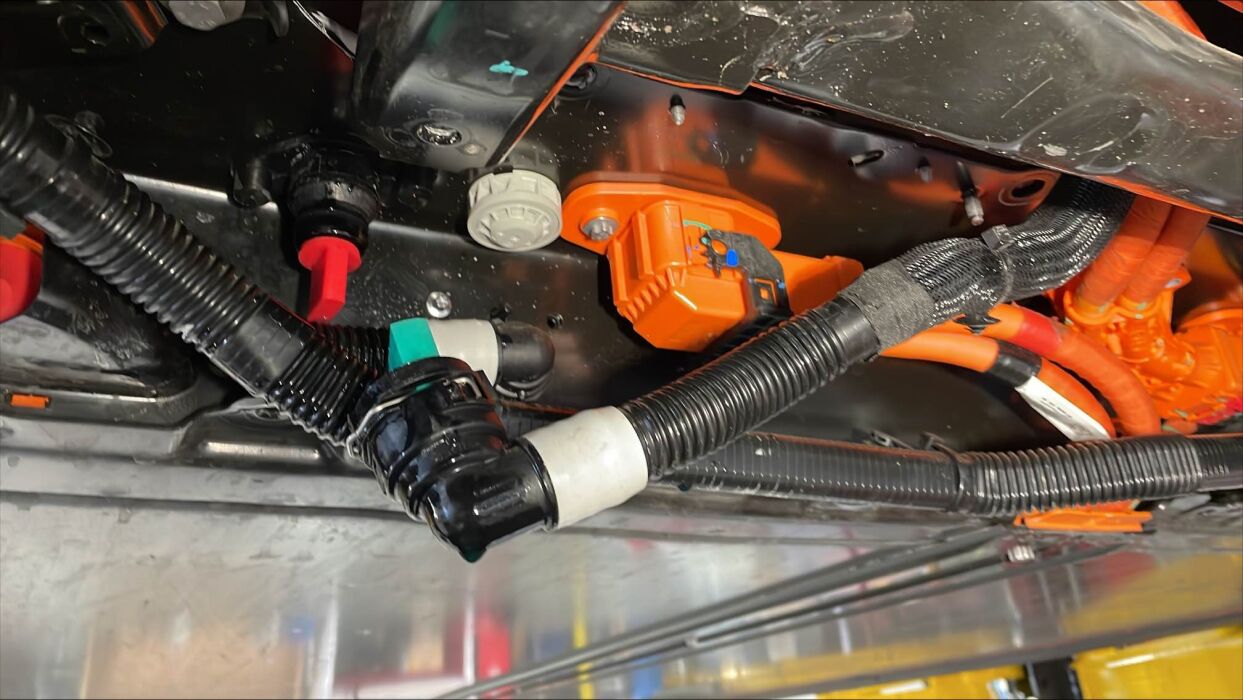

  8. 拆下弹簧夹,断开后驱动单元逆变器入口软管与高压电池后部的连接,然后塞住两个接头。
  9. 在 LH 后驱动单元区域下方放置冷却液排放容器。

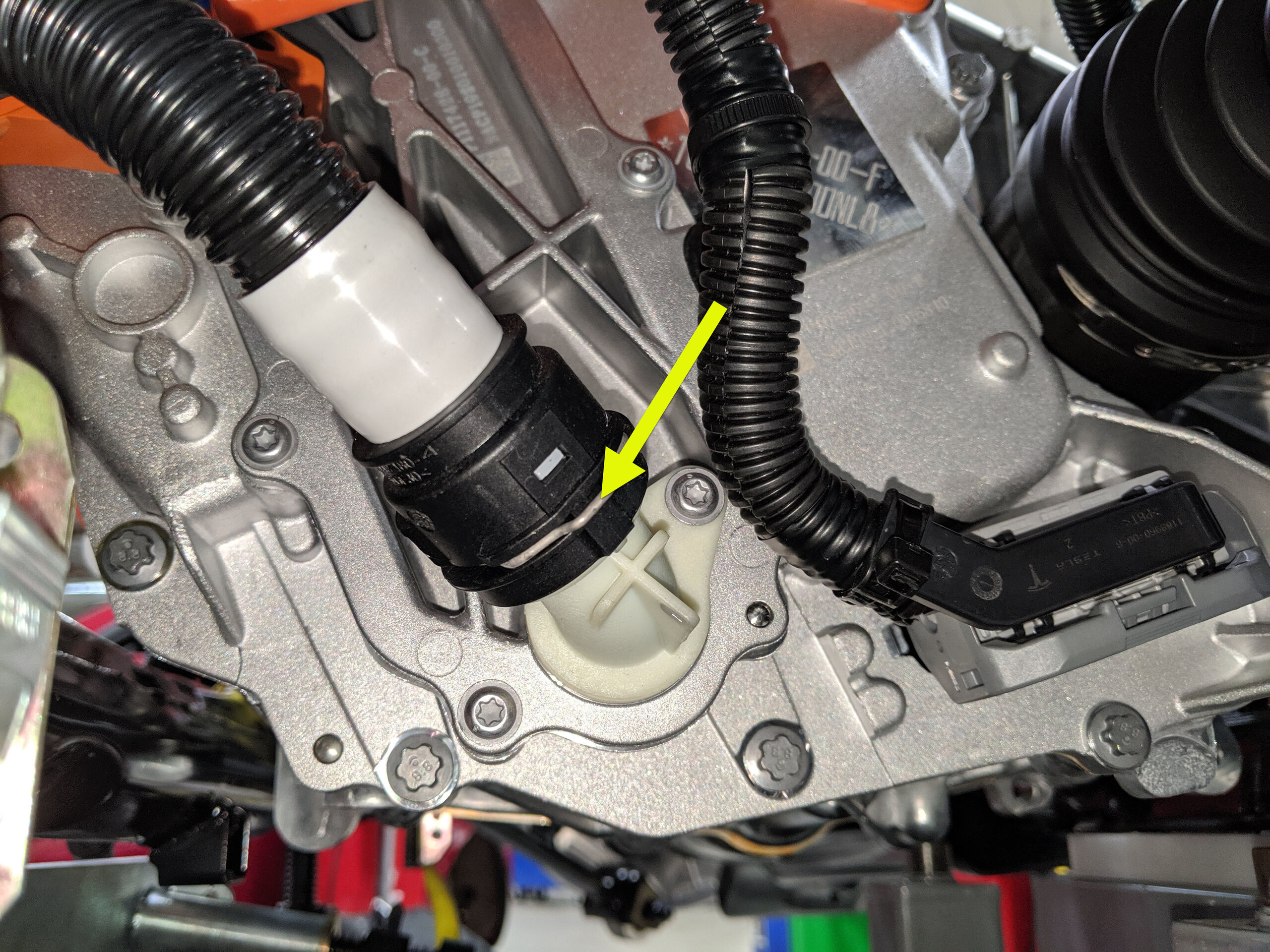

  10. 拆下弹簧夹,断开后驱动单元逆变器入口软管与液力联轴节的连接,然后塞住软管端部和液力联轴节。
  11. 松开将后驱动单元变流器入口软管固定到后驱动单元的卡子。
  12. 从副框架上拆下后驱动单元逆变器入口软管。

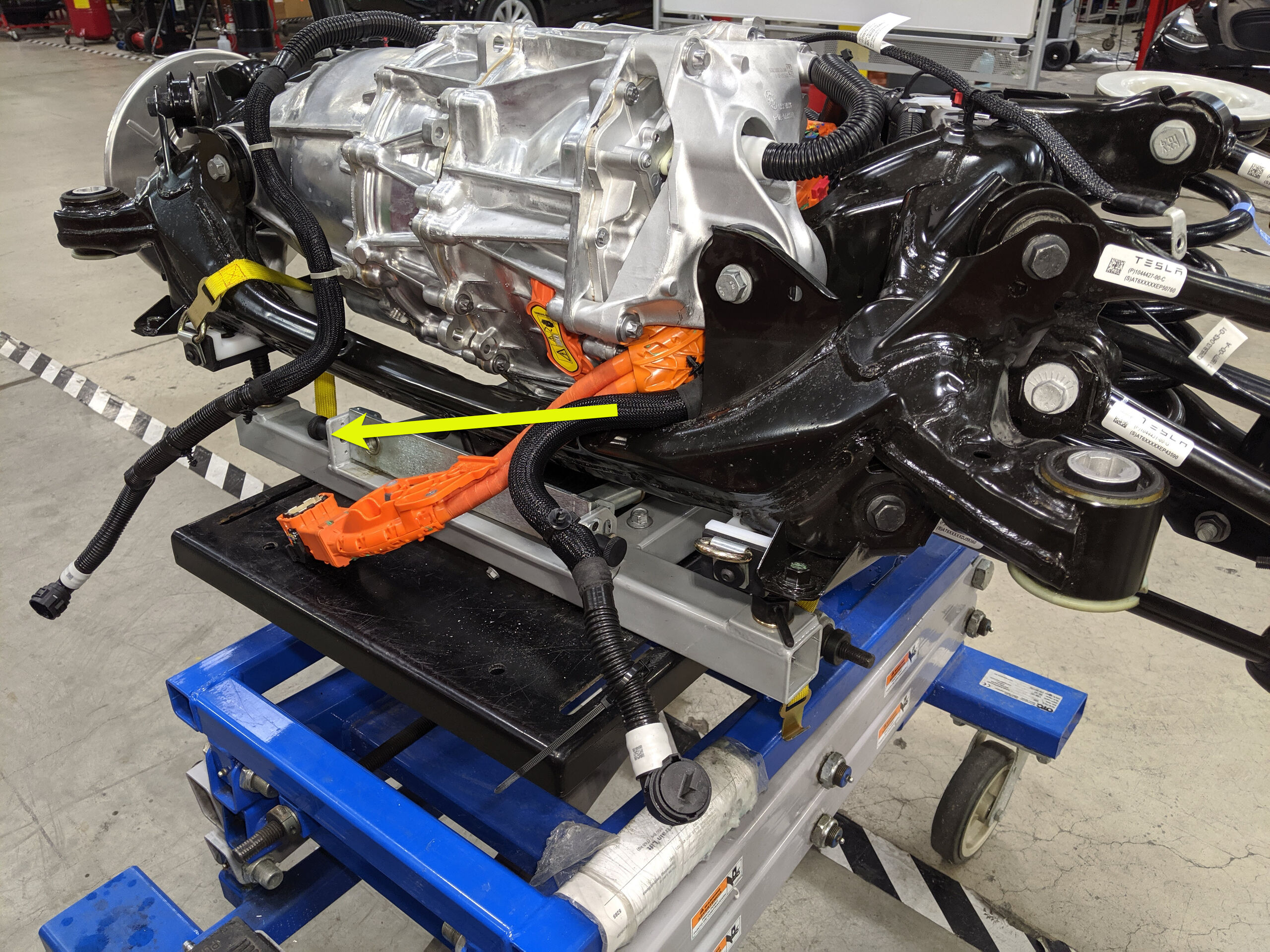

    图 3. 图中副车架已从车上拆下,仅用于说明

安装

  1. 将后驱动单元逆变器入口软管安装到副框架中。
    图 4. 图中副车架已从车上拆下,仅用于说明
  2. 拆下软管塞,让冷却液从软管中排出,将后驱动单元逆变器入口软管连接到后驱动单元,然后安装弹簧夹。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保软管完全就位。
  3. 安装将后驱动单元变流器入口软管固定到后驱动单元的卡子。
  4. 将冷却液排放容器放置在高压电池左后侧下方。
  5. 拆下软管塞,将后驱动单元逆变器入口软管连接到高压电池后部,然后安装弹簧夹。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保软管完全就位。如果冷却液流失量超过 1 升,则需要进行真空加注。
  6. 取走车辆下方的冷却液排放容器。
  7. 安装高压电池滑板。请参阅滑板 - 高压电池 - 后部(拆卸和更换)
  8. 安装将冷却液软管固定到 LH 和 RH 剪力板的夹子。
    图 5. 左侧
    图 6. 右侧
  9. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  10. 完全降下车辆。

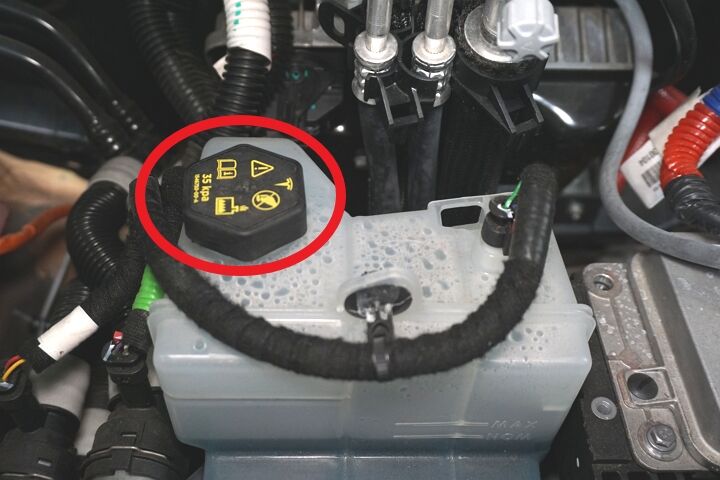

  11. 拆卸冷却液罐罐盖。
  12. 检查冷却液液位,必要时加满。
    Informational PurposesAn informational icon, calling your attention

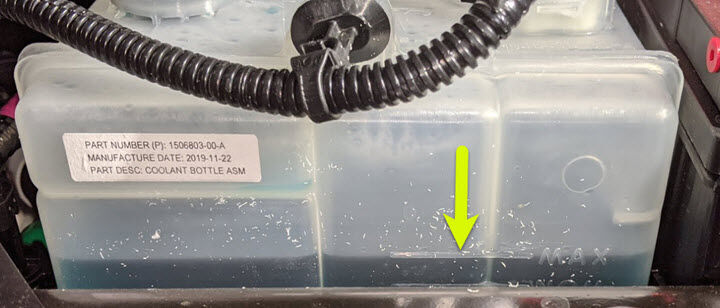

    确保液位位于最高刻度线处。
  13. 连接 12V/低压电源。请参阅12V/低压电源(断开和连接)
  14. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  15. 在 Toolbox 中,点击 Actions/Autodiag 选项卡,然后搜索“Purge”。
  16. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start,再点击Run,然后等待例行程序完成。
  17. 断开 Toolbox,然后从车上取出笔记本电脑。
  18. 检查冷却液液位,必要时加满。
    Informational PurposesAn informational icon, calling your attention
    确保液位位于最高刻度线处。
  19. 安装冷却液罐罐盖。
  20. 关闭前备箱盖。
  21. 升起左前车窗,关闭左前车门。
  22. 将车辆驶离举升机。请参阅举升车辆 - 双柱举升机
