隔离器 - 电机支座 - 前 - LH(拆卸和更换)

校正代码 30011022 0.96 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 3 月 6 日:简化了除前副车架拆卸程序外的其他程序。

拆卸

  1. 打开所有车门,降下车窗。
  2. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  3. 拆卸前备箱后部挡板。
  4. 松开将清洗器储液罐颈部固定到前备箱储物单元的螺栓。
    Informational PurposesAn informational icon, calling your attention
    部分车辆此处可能会配备一个推拉式卡子。
  5. 从清洗器储液罐上松开清洗器储罐颈部并置于一旁。
  6. 拆卸高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)
  7. 断开低压电源。请参阅12V/低压电源(断开和连接)

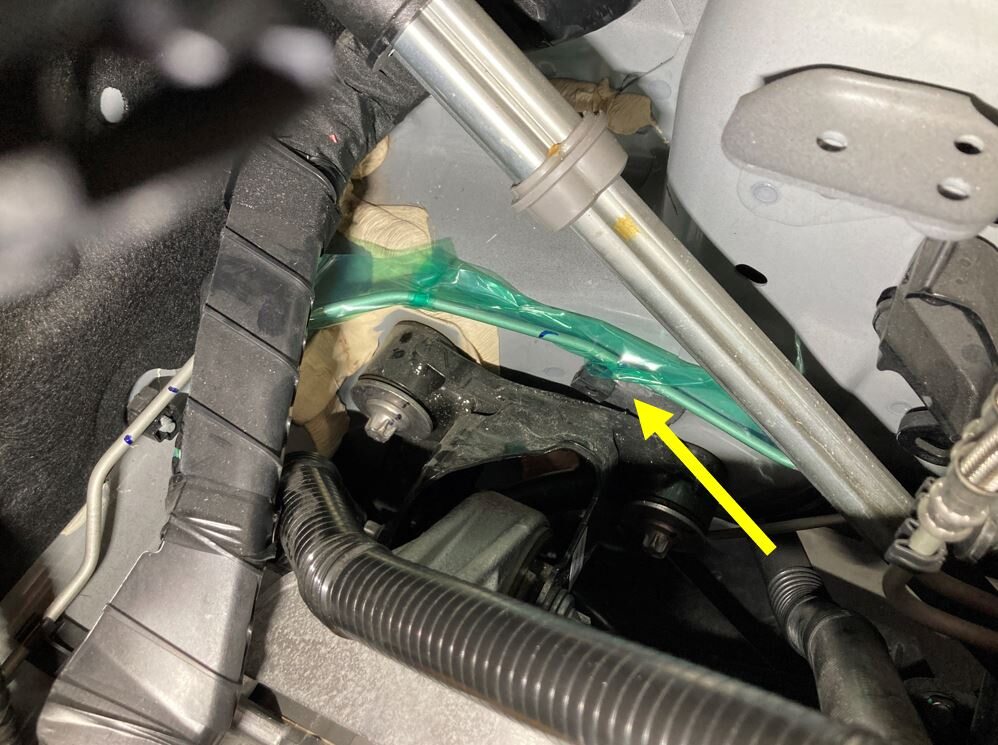

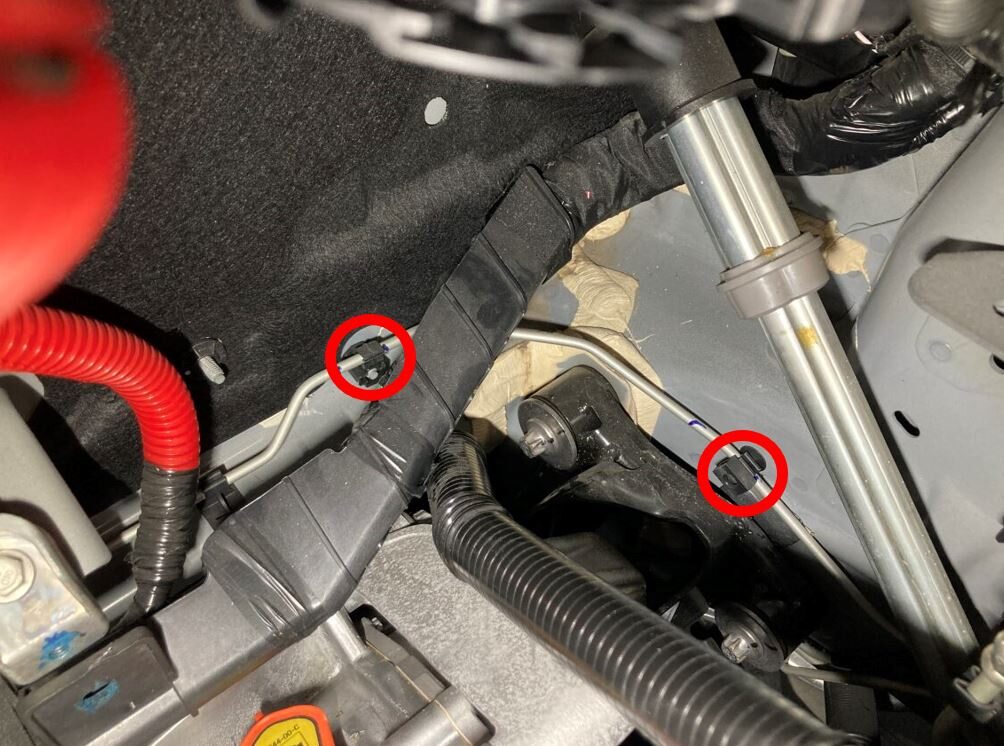

  8. 松开将右前制动管路固定到左前纵梁面板的卡子(2 个)。
  9. 在右前制动管路和左前纵梁面板上粘贴遮蔽胶带。

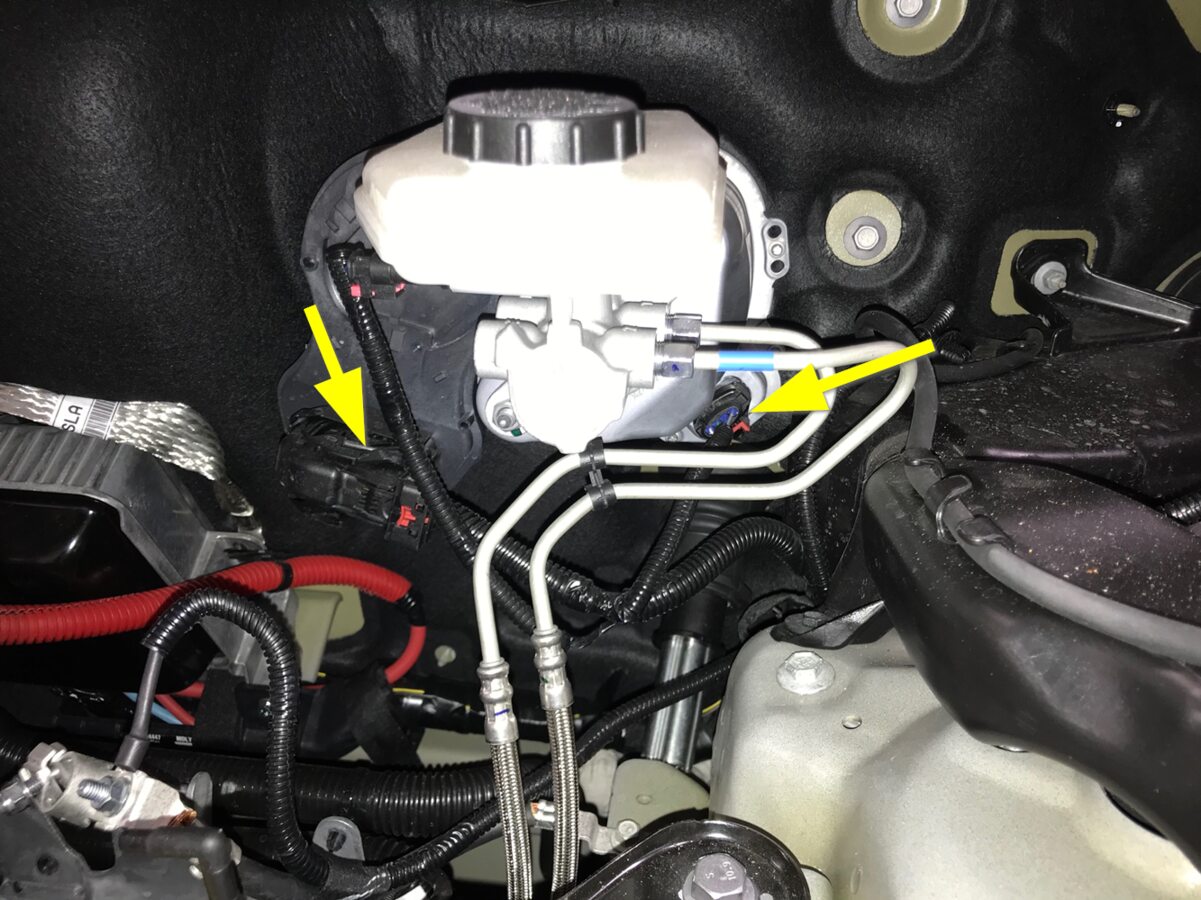

  10. 断开机电制动助力器连接器(2 个)。
  11. 确认万用表工作正常。
    Informational PurposesAn informational icon, calling your attention
    设置万用表以测量直流电压,测量低压电池电压,以确认万用表可正确测量电压。
  12. 完全升起车辆。
  13. 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  14. 取出口袋中的所有物品,取下所有金属物品,如手表和珠宝等。
  15. 检查高压绝缘手套是否损坏。
  16. 戴上高压绝缘手套和皮面手套。
  17. 在后驱动单元高压线束上安装电流钳。
    Informational PurposesAn informational icon, calling your attention
    在进行测量之前,确认仪表已调零;测量单根电缆。确认电流表安装方向正确。如果电流 > 0.5A,请勿继续断开高压连接器。此时,再次启动车辆电气绝缘程序,以确保所有设备均已正确关闭。如果电流小于 0.5A,根据需要上报以寻求帮助;若正常,则断开连接并检查电池侧高压插头处的电压。

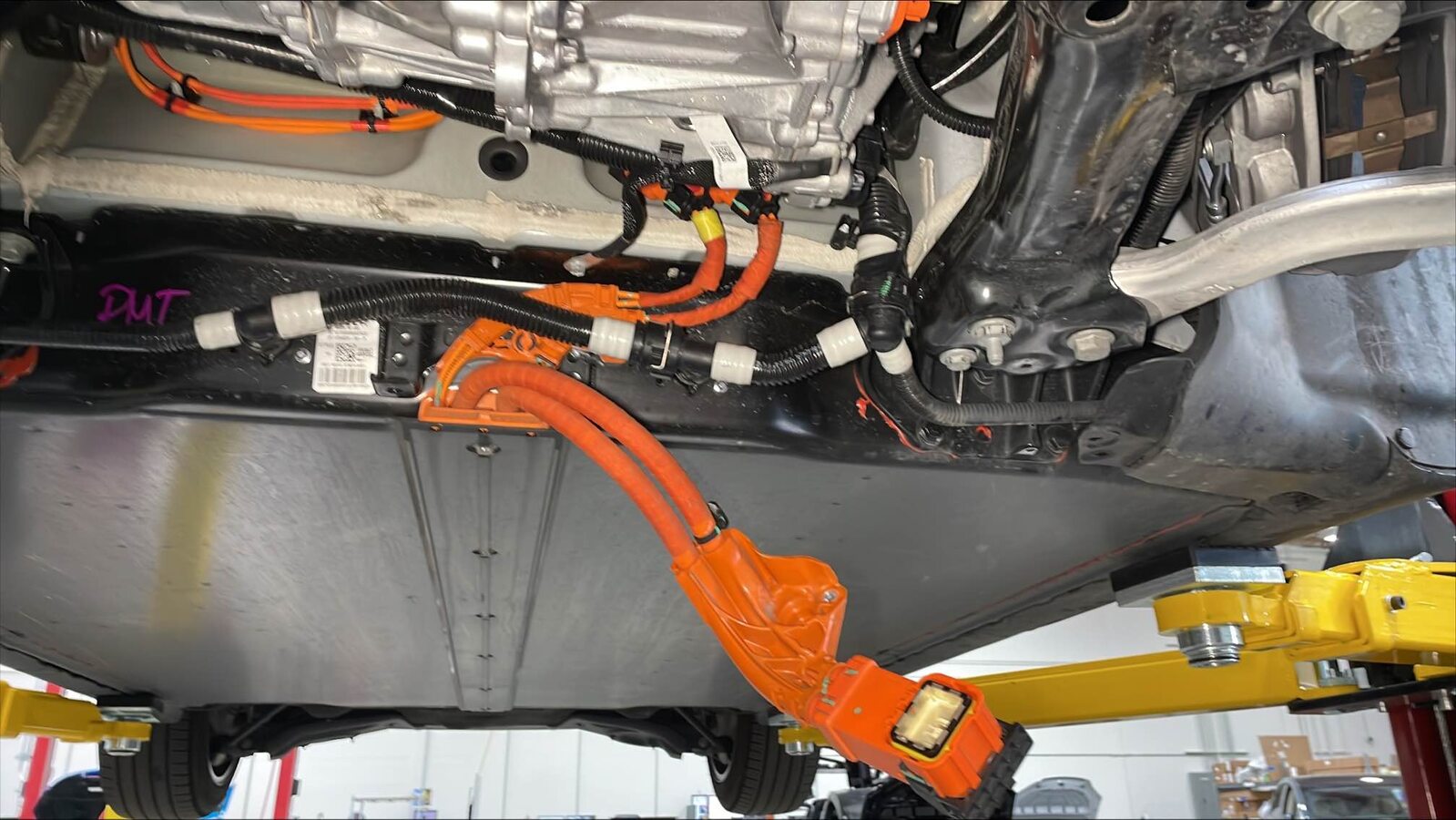

  18. 从高压电池上松开后驱动单元 (RDU) 高压线束。
  19. 确认后驱动单元高压接头处无高压。
    Informational PurposesAn informational icon, calling your attention
    操作高压组件时,务必佩戴个人防护装备(高压手套、护目镜),测量 B+ 至接地、B- 至接地、B+ 至 B- 的电压。如果电压大于 10V,则说明电池组触点开关未断开或熔焊;停止作业并联系维修工程部。
  20. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)
  21. 拆卸剩余螺母(2 个),并将前流线型护板从车辆上拆下。

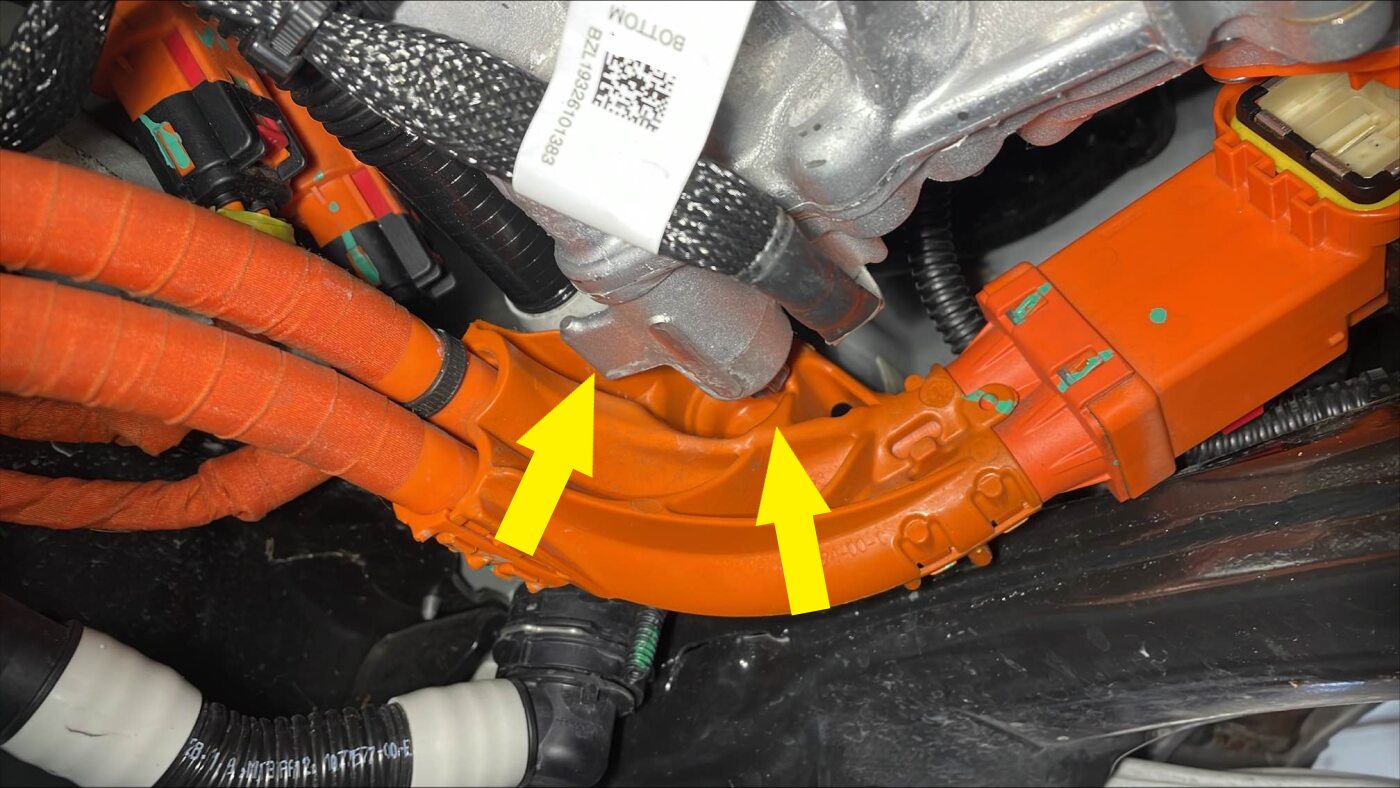

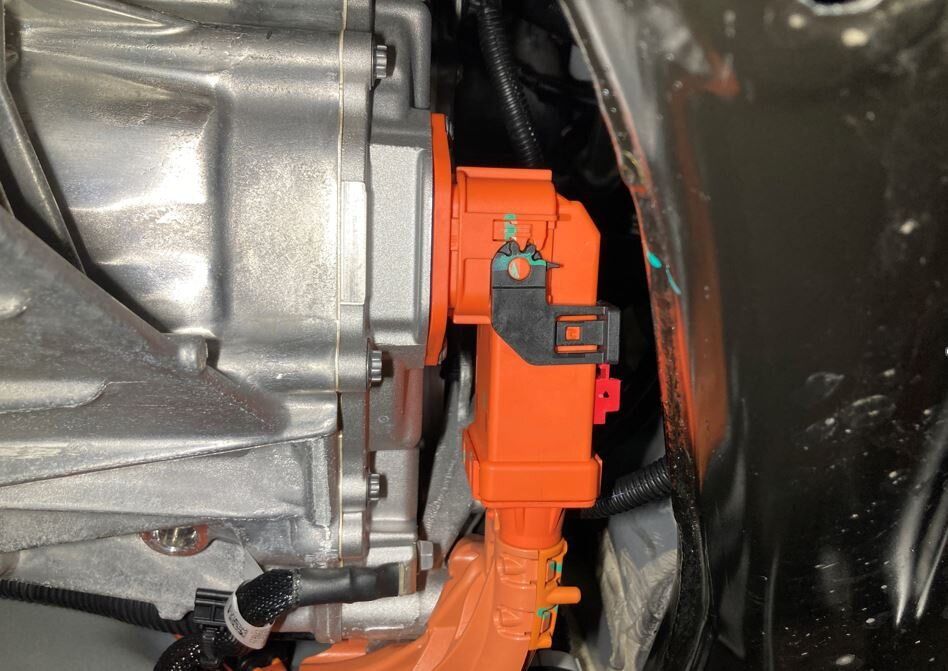

  22. 拆卸将前驱动单元高压线束固定到前驱动单元的螺栓。

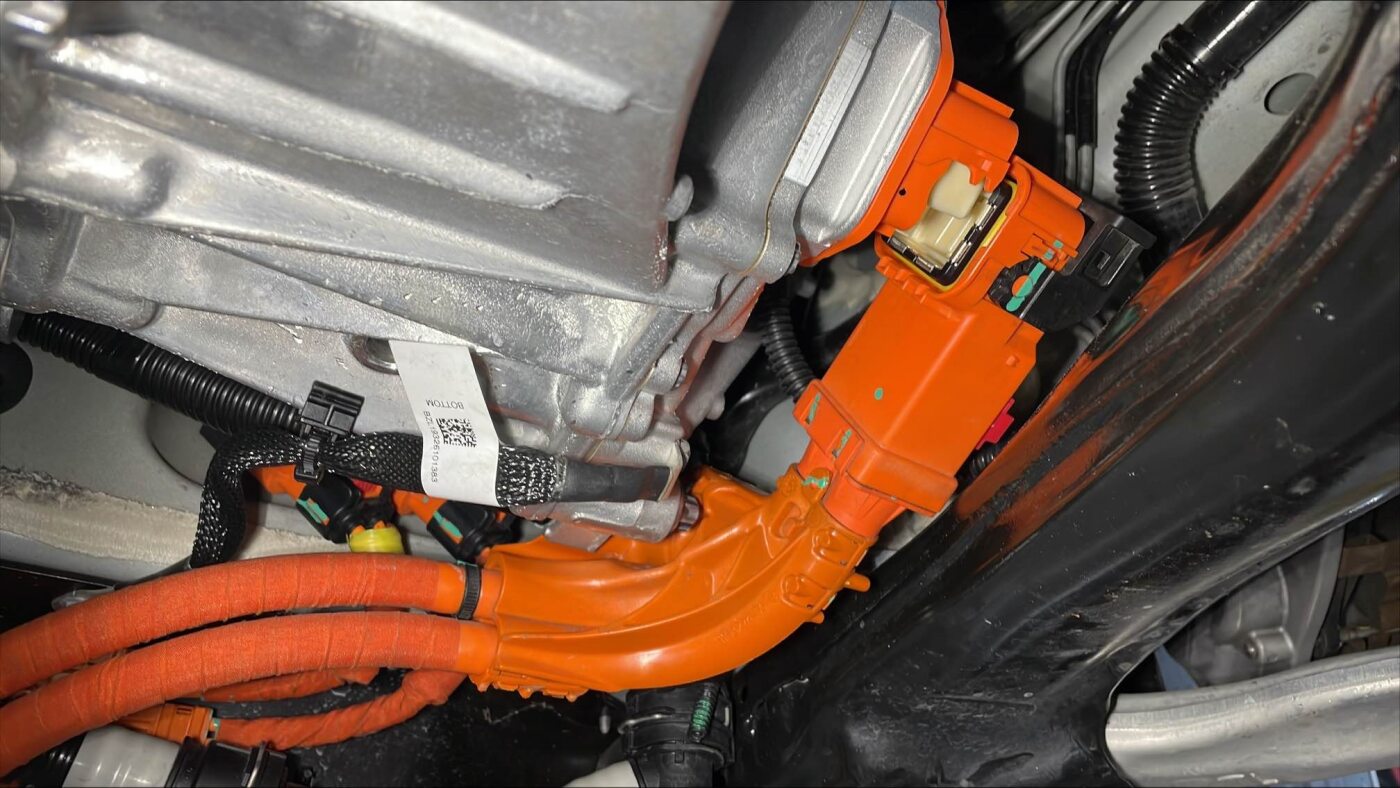

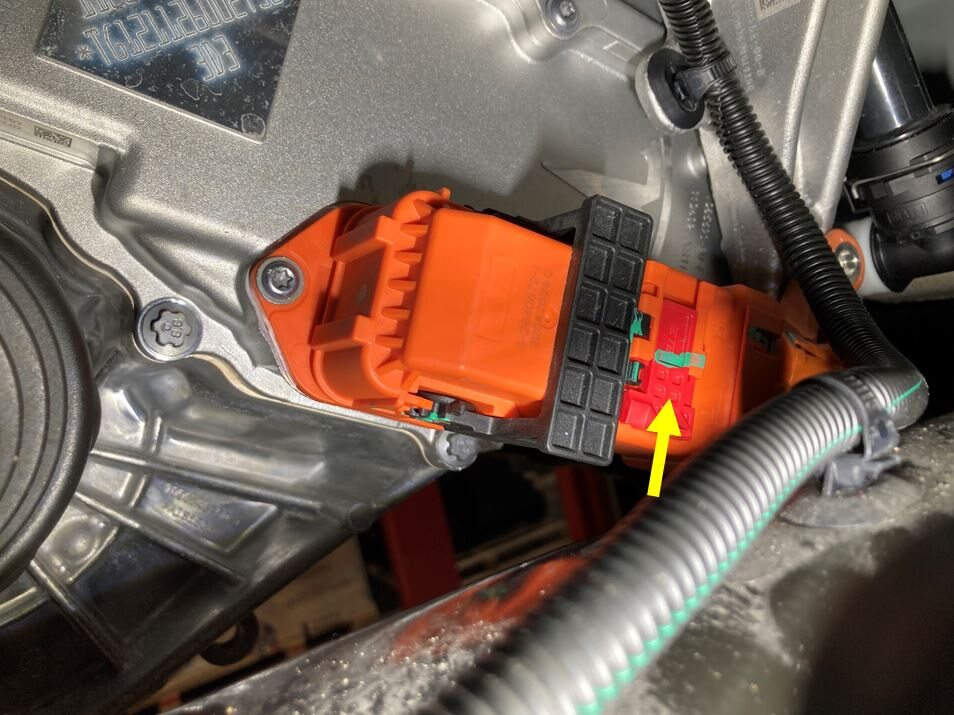

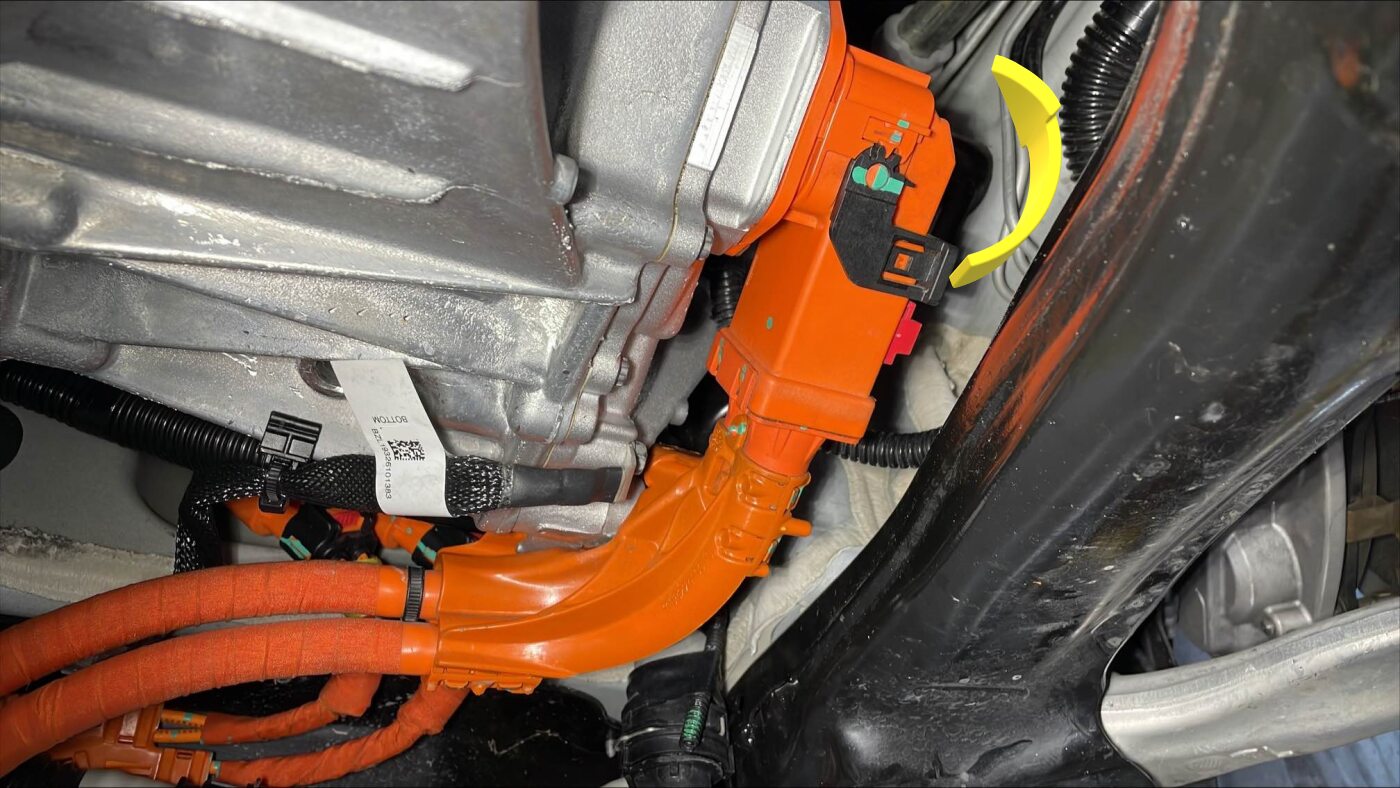

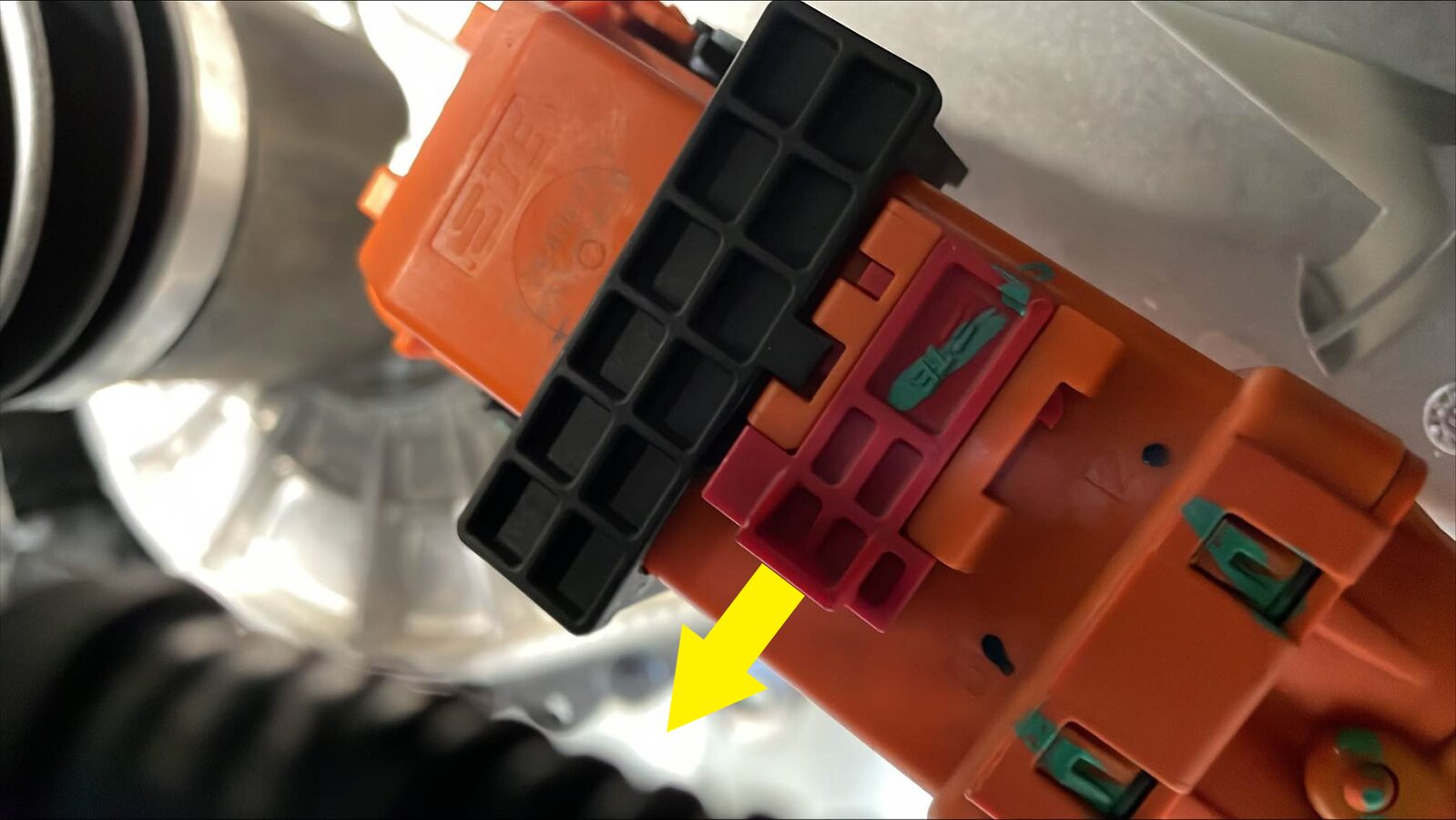

  23. 松开前驱动单元高压线束连接器。
  24. 将前驱动单元支柱放置到前驱动单元上。
    Informational PurposesAn informational icon, calling your attention
    对齐安装位置。

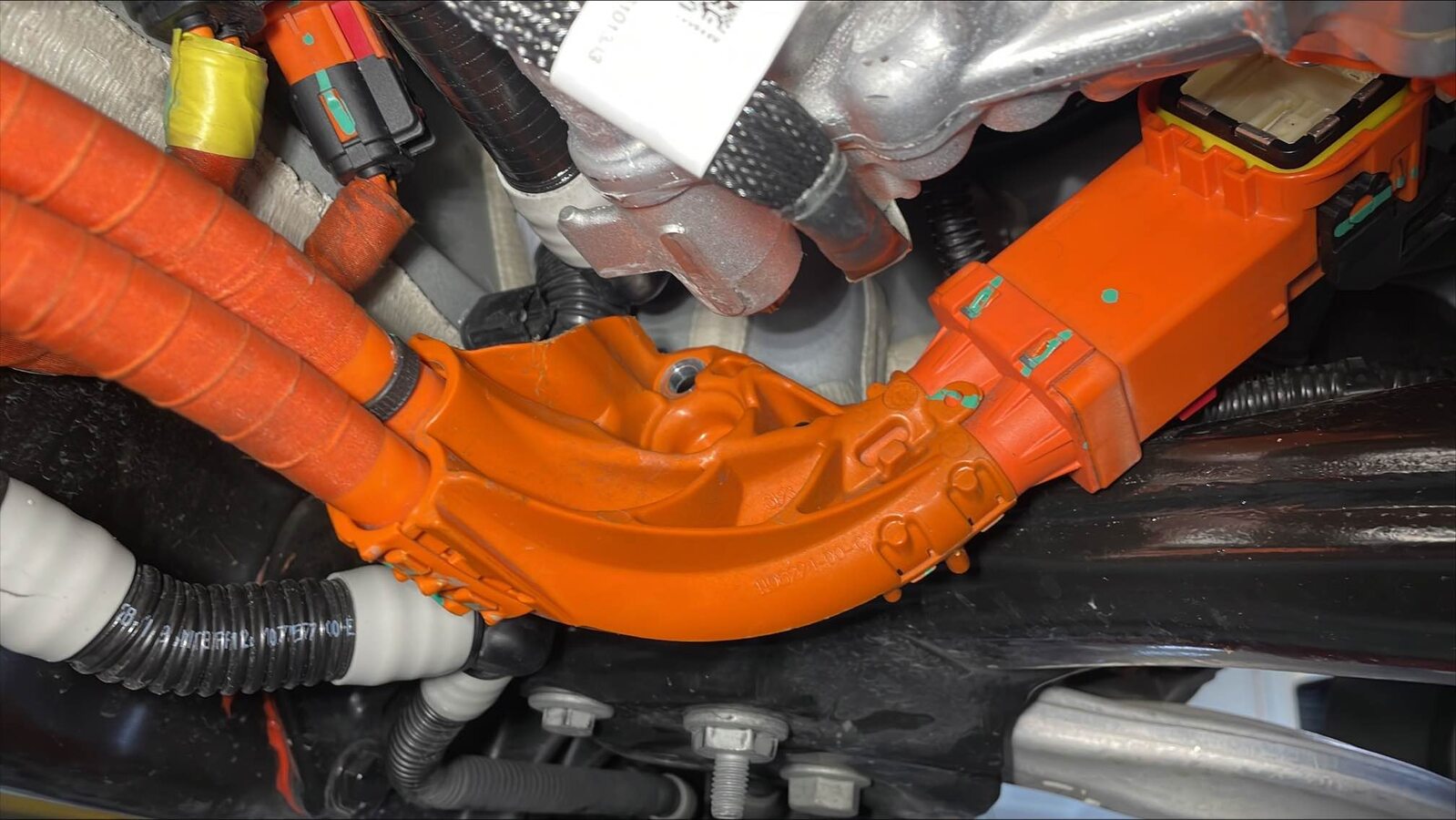

  25. 将前驱动单元高压线束从铸件上松开,并移至一旁。

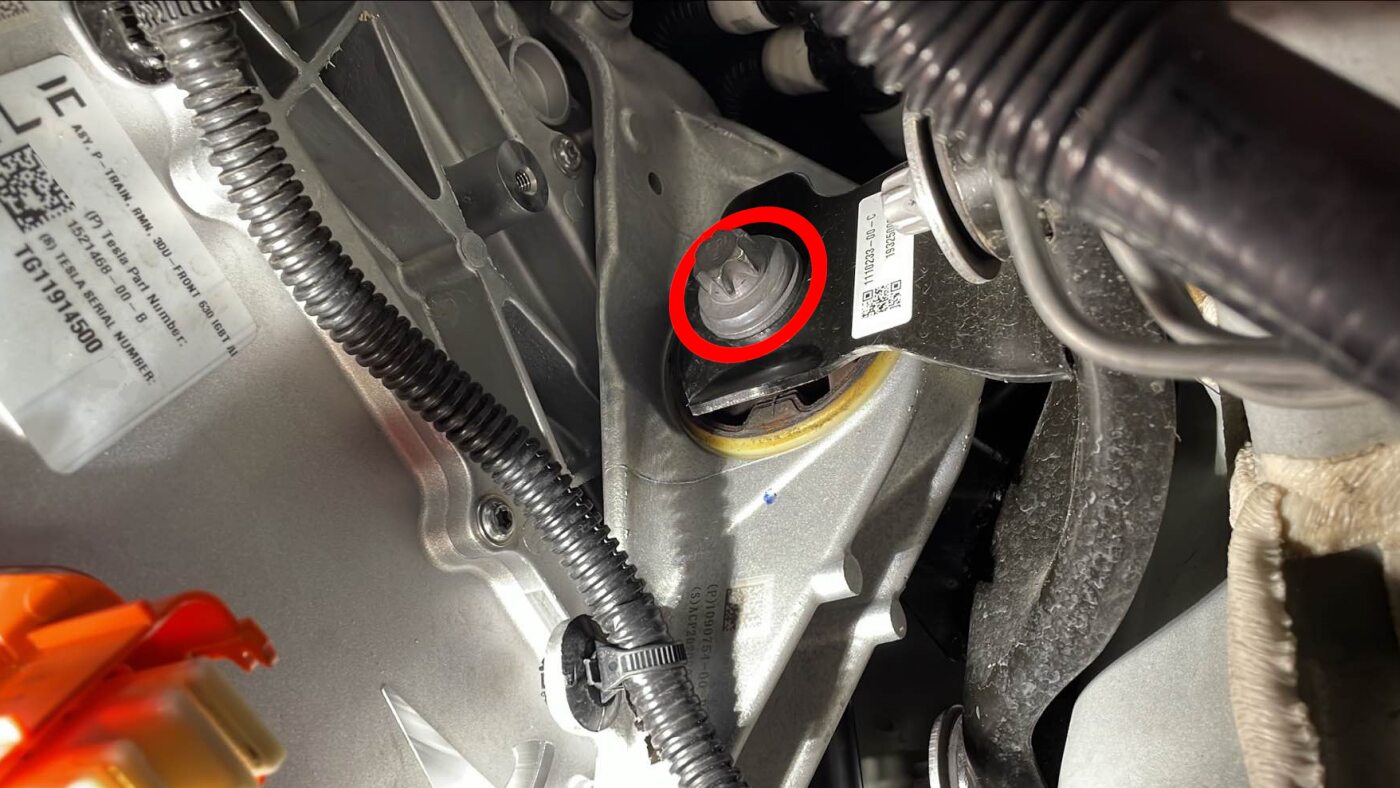

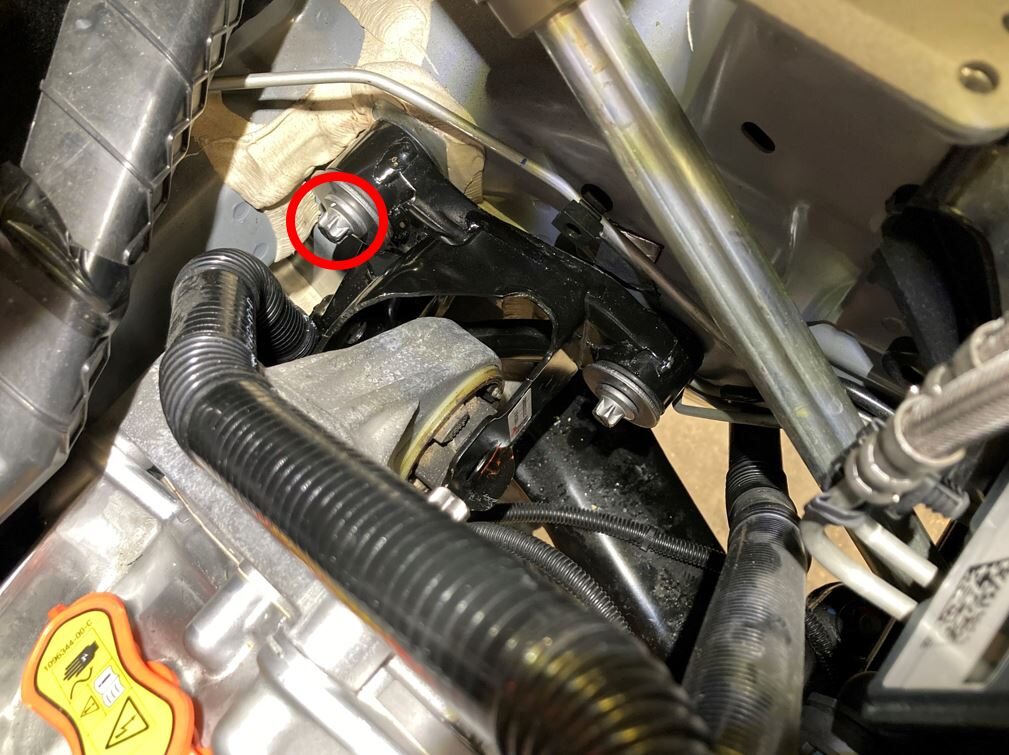

  26. 拆卸将左侧电机支座固定到左侧电机支座隔离器的螺栓。
  27. 拆卸并弃置左侧电机支座隔离器上的下部螺栓(2 个)。
  28. 将车辆置于双柱举升机且前驱动单元位于运送顶支架上后,在车辆前方放置梯子,按要求执行前备箱区域各步骤。

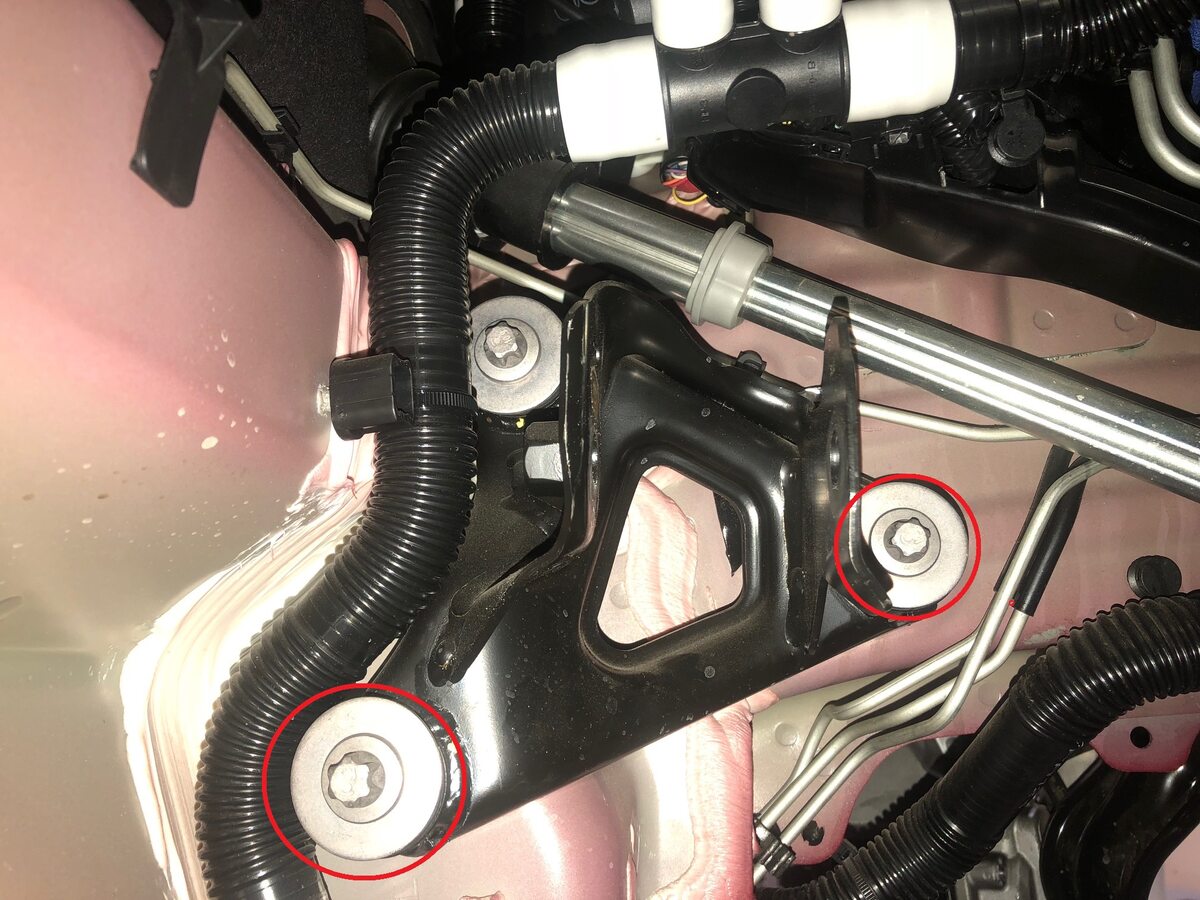

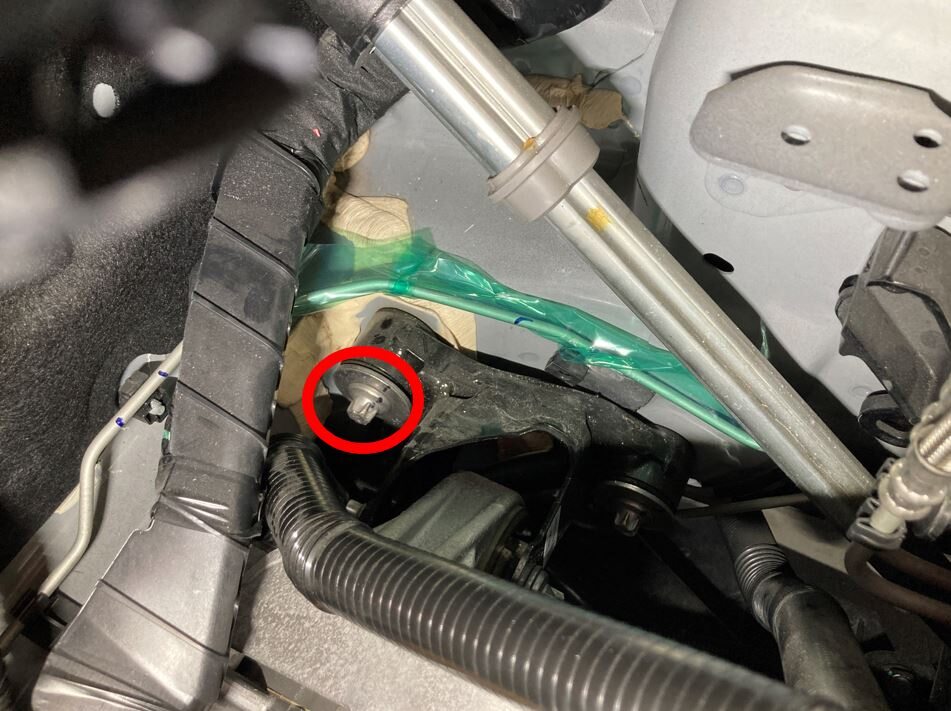

  29. 拆卸并弃置左侧电机支座隔离器上的上部螺栓。
    Informational PurposesAn informational icon, calling your attention
    拆卸最后一颗螺栓后,若处理不慎,支座会脱离车身。
  30. 拆卸左侧电机支座隔离器。
    Informational PurposesAn informational icon, calling your attention

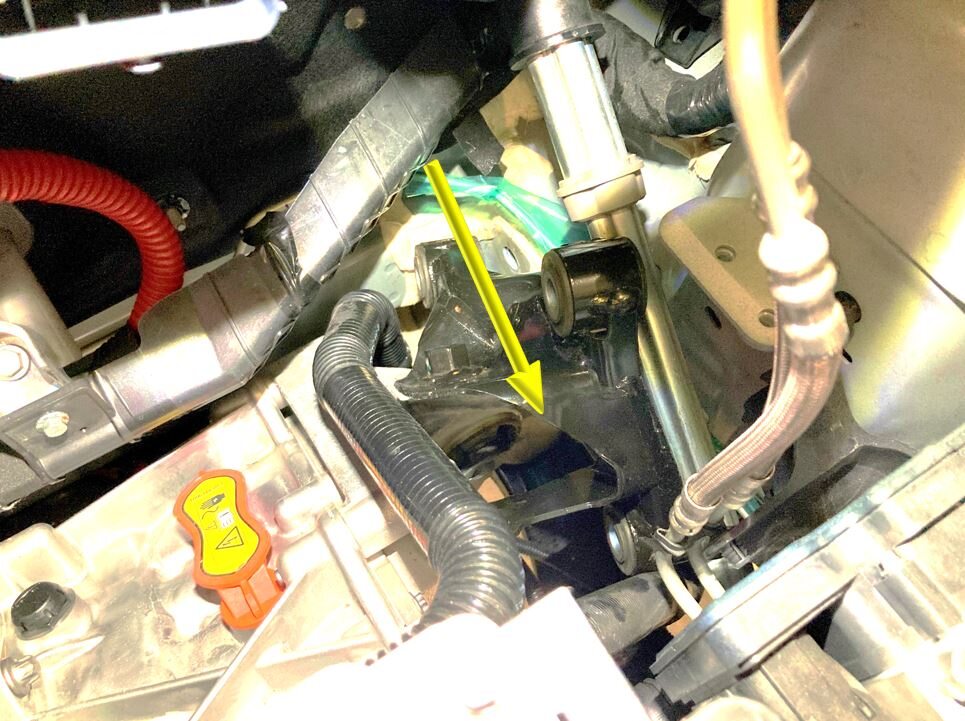

    将支座提起,轻轻向前旋转,然后向上滑动以拆下。小心请勿损坏制动管路或前纵梁面板。需要时,建议寻求他人帮助从车下拆下运送顶。

安装

  1. 在新的电机支座隔离器螺纹胶螺栓(3 个)上安装 O 型环。
    Informational PurposesAn informational icon, calling your attention
    3 个 O 型环,9/16" x 3/8" x 3/32”。从新的螺栓顶端开始拧入 5 个螺纹。
  2. 将左侧电机支座隔离器放置到位。
    Informational PurposesAn informational icon, calling your attention

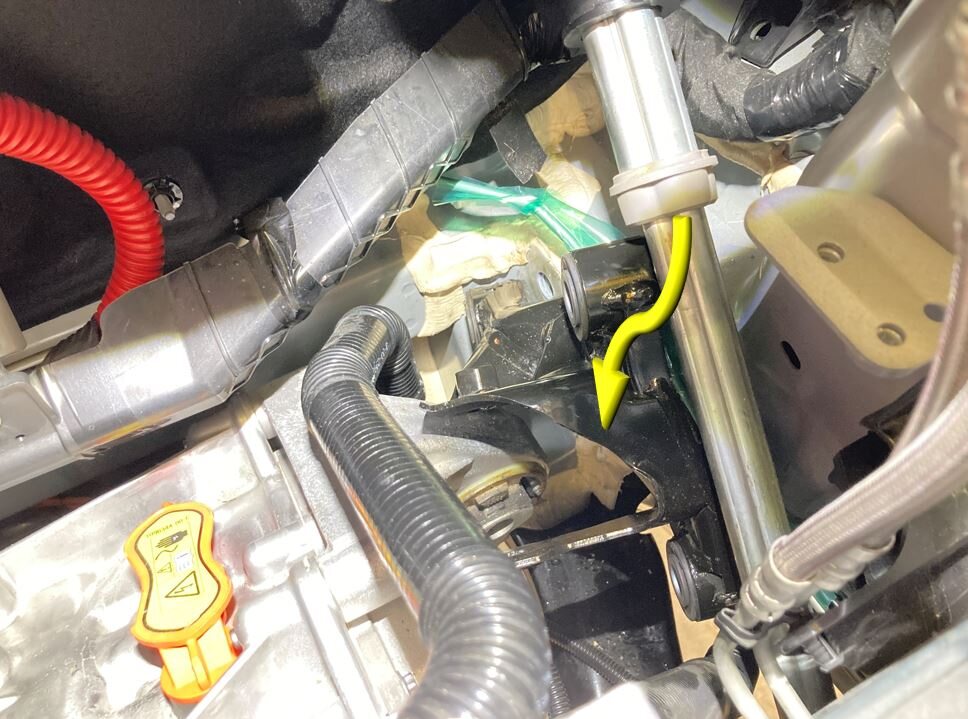

    向下按压支座,然后轻轻向后旋转,将其安装到位。小心请勿损坏制动管路或前纵梁面板。需要时,建议寻求他人帮助从车下拆下运送顶。
  3. 预装左侧电机支座隔离器上的上部螺栓。
    Informational PurposesAn informational icon, calling your attention
    安装新螺栓。新螺栓上的 O 型环应与新的支座准确对齐。
  4. 预装左侧电机支座隔离器上的下部螺纹胶螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    安装新螺栓。新螺栓上的 O 型环应与新的支座准确对齐。
  5. 将用于固定左侧电机支座隔离器的螺纹胶螺栓(3 个)紧固至 62 Nm。
  6. 安装将左侧电机支座固定到左侧电机支座隔离器的螺栓(扭矩为 105 Nm)。
    Informational PurposesAn informational icon, calling your attention
    为将支座与螺栓孔对齐,可能需要调整运送顶。
  7. 将前驱动单元支架和底部举升支架从前驱动单元下方拆下。

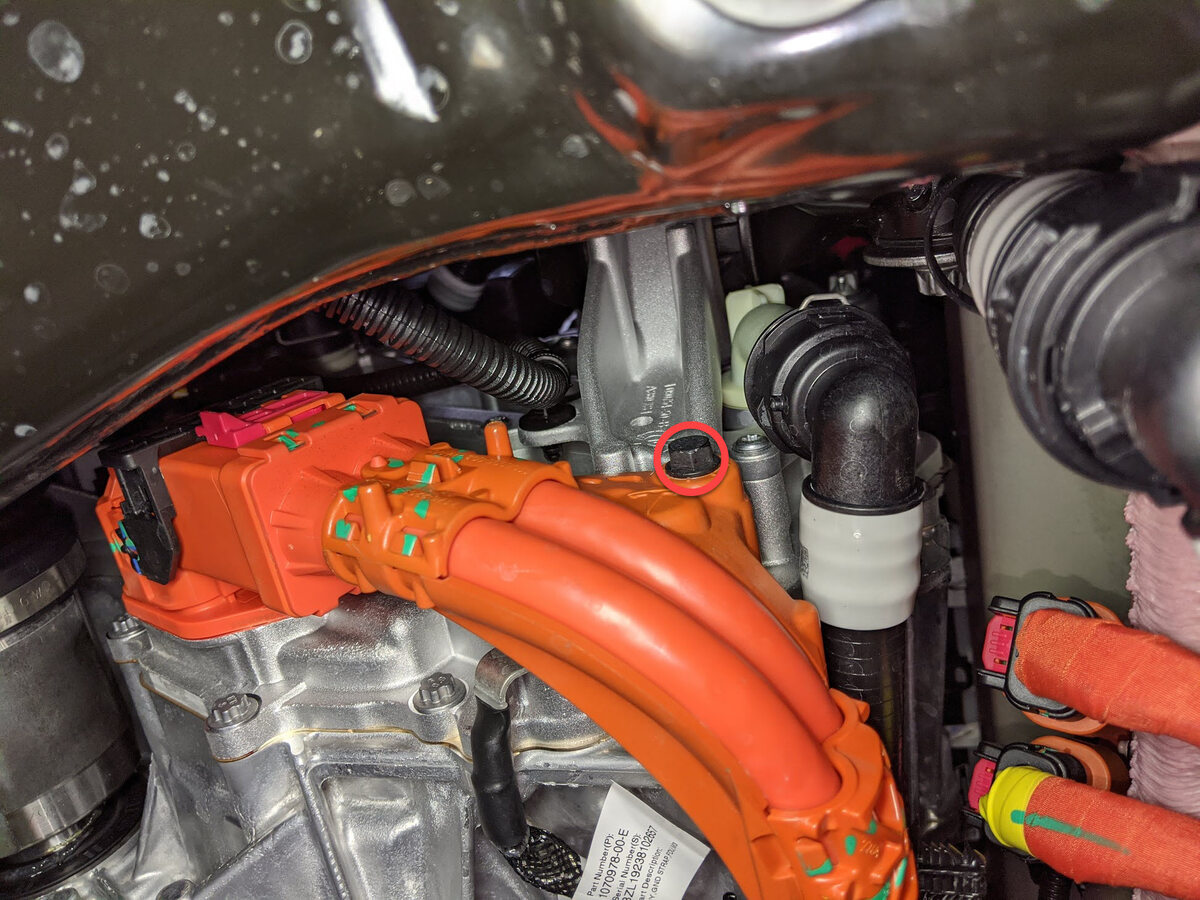

  8. 将前驱动单元高压线束放置到铸件上。
  9. 将前驱动单元高压线束连接器连接到前驱动单元上。
  10. 安装将前驱动单元高压线束固定到前驱动单元的螺栓(扭矩为 10 Nm)。
  11. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)
  12. 将后驱动单元高压线束连接器连接到高压电池上。
  13. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  14. 揭下右前制动管路和左前纵梁面板上的遮蔽胶带。
  15. 安装将右前制动管路固定到左前纵梁面板的卡子(2 个)。
  16. 将机电制动助力器总成连接器(2 个)连接到制动助力器总成。
  17. 连接低压电源。请参阅12V/低压电源(断开和连接)
  18. 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)
  19. 将清洗器储液罐颈部固定到清洗器储液罐上。
    Informational PurposesAn informational icon, calling your attention
    确保清洗器软管排布正确。
  20. 安装将清洗器储液罐颈部固定到前备箱储物单元的螺栓(扭矩为 5 Nm)。
    Informational PurposesAn informational icon, calling your attention
    部分车辆此处可能会配备一个推拉式卡子。
  21. 安装后挡板。
