织带导杆 - 安全带 - 第一排 - LH（拆卸和更换）

校正代码 20054302 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

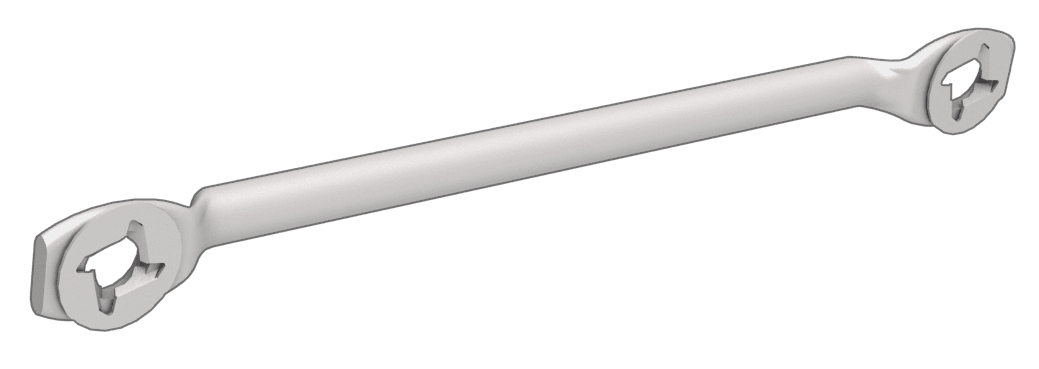

  • 1133787-00-A 安全带释放按键，Model 3

扭矩规格

表 1. 扭矩规格： 织带导杆 - 安全带 - 第一排 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将座椅安全带织带导向器固定到 B 柱的螺栓；然后将导向器从 B 柱上拆下
5 Nm (3.7 lbs-ft)
  • 8 毫米套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
重复使用

拆卸

  1. 打开 LH 车门，降下 LH 车窗。
  2. 拆下 LH 仪表板端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  3. 拆下 A 柱 LH 中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  4. 拆下 LH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。

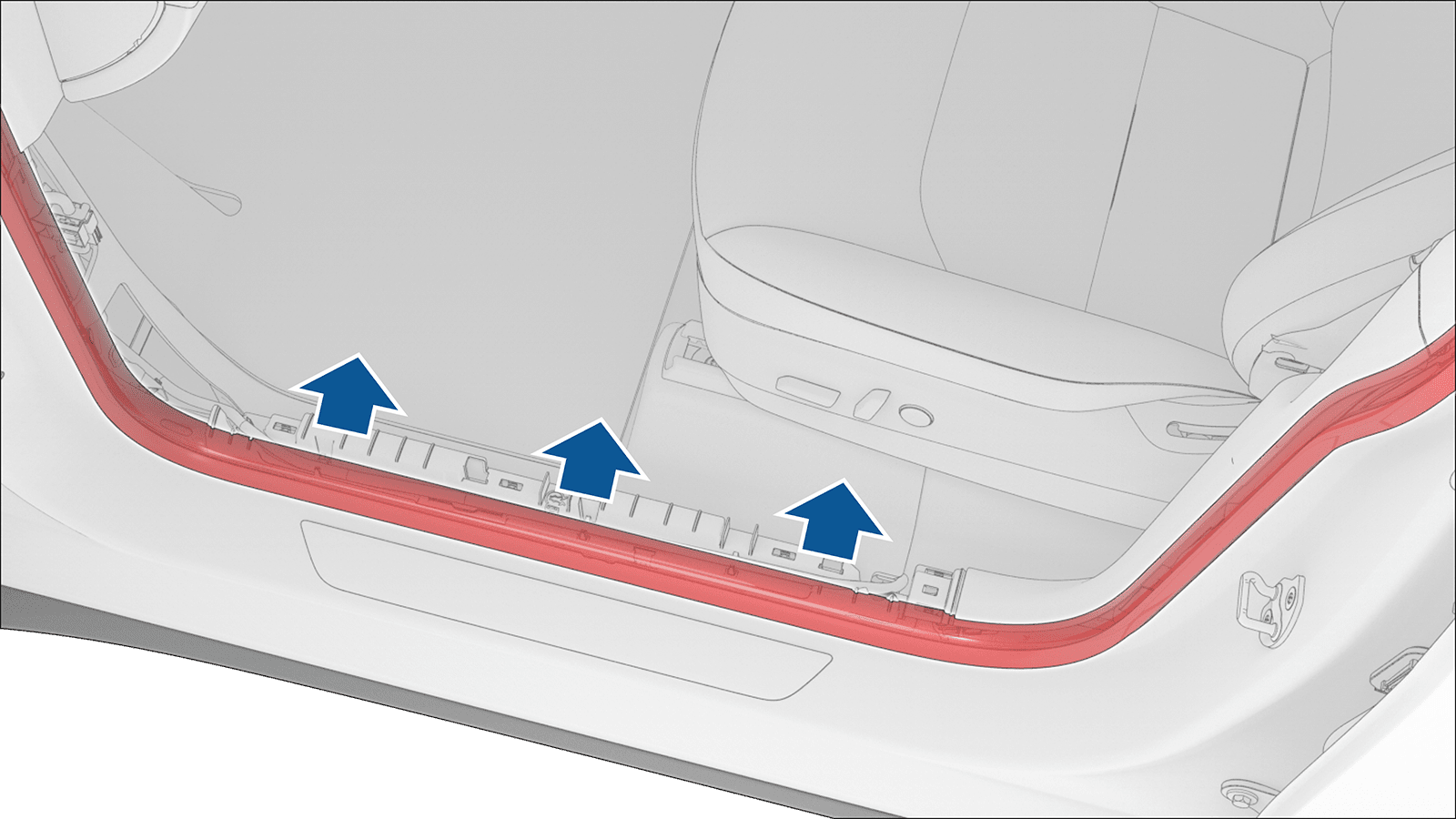

  5. 从车身上松开 LH 前车门密封条的下部。
  6. 从车身上松开 LH 前座椅线束和导件。
  7. 将前排座椅移至最前端。
  8. 松开 B 柱 LH 上部饰板并将其移到一旁。
  9. 松开第二排座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  10. 部分拆下 LH 后车门密封条的下部。
  11. 拆下 C 柱 LH 下部饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
  12. 拆下 LH B 柱下部饰板。请参阅饰板 - B 柱 - 下 - LH（非结构化电池组） （拆卸和更换）。

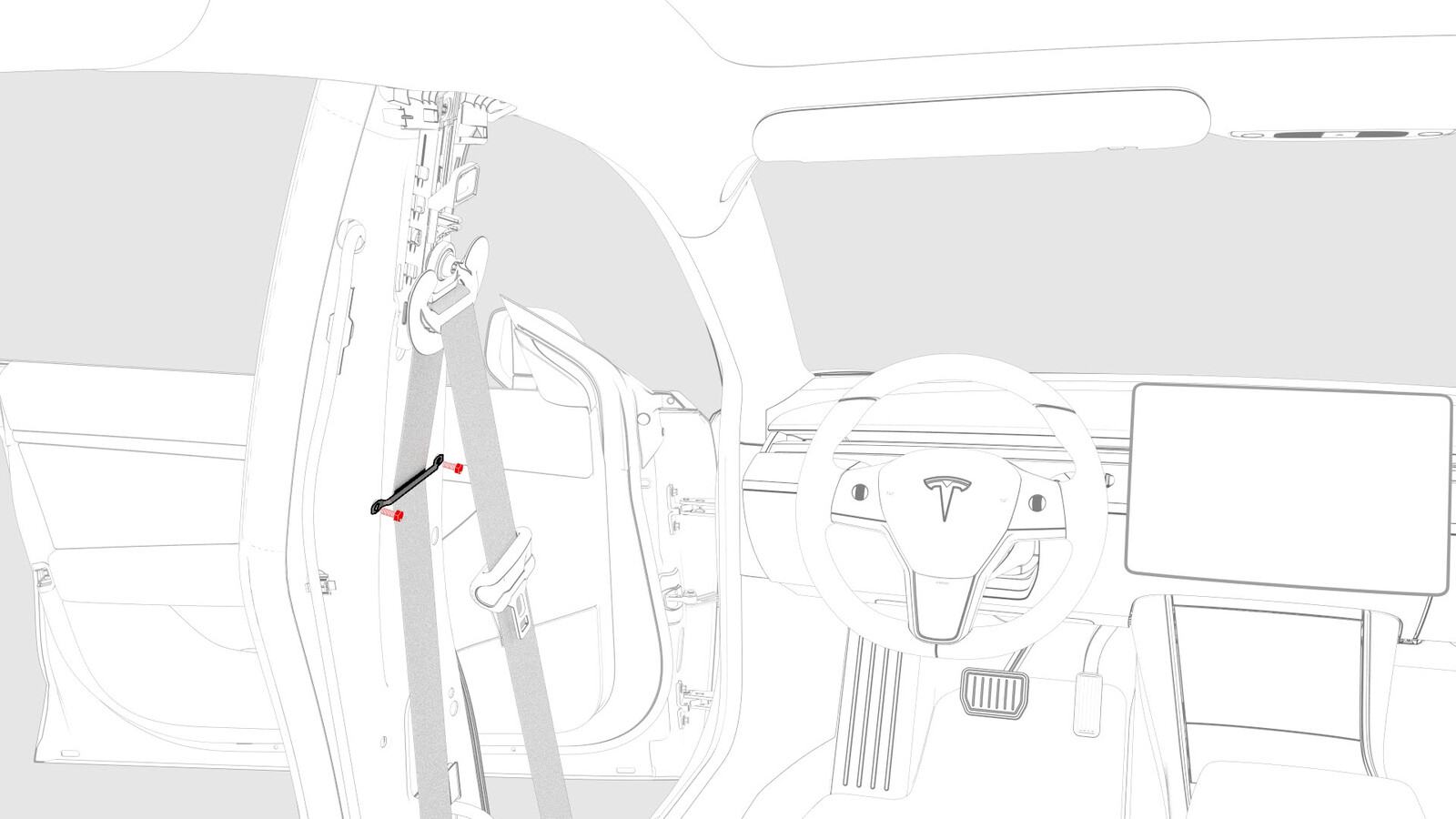

  13. 拆下将座椅安全带织带导向器固定到 B 柱的螺栓，然后从 B 柱上拆下导向器。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）

安装

安装程序与拆卸程序相反。
