座椅靠背 - 第二排 - LH（拆卸和更换）
校正代码
13054002 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 7 月 23 日：删除了靠背垫的步骤。
- 2024 年 8 月 15 日：添加了北美车辆“必须更换不带童锁 ISOFIX 标签的座椅罩”的说明。
- 非接触式感应加热工具 - 1032900-00-A
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将第二排左侧座椅靠背框架固定到车辆的螺栓（5 个） |
 37 Nm (27.3 lbs-ft) |
|
重复使用 |
警告 必须按以下顺序安装螺栓：
|
拆卸
- 拆下左侧 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
-
松开将主地毯固定到座垫框架下部的卡子（3 个）。
-
拆下将第二排左侧座椅靠背框架固定到车辆的螺栓（5 个）。
注最前面的两个螺栓位于主地毯后方。提示： 推荐使用以下工具：
- 11 毫米套筒
- 6 英寸加长件
- 3/8 英寸标准回旋头棘轮
- 3/8 英寸回旋头扭矩扳手（仅适用于安装程序）
-
小心放倒第二排左侧座椅靠背。
警告在座椅靠背蒙皮上放置保护罩，拆卸座椅靠背时，注意请勿损坏蒙皮。警告请勿使座椅靠背承受任何额外的重量。否则可能会损坏座椅框架的对齐锁片，从而导致 60 百分比座椅和 40 百分比座椅靠背间出现不平整。
-

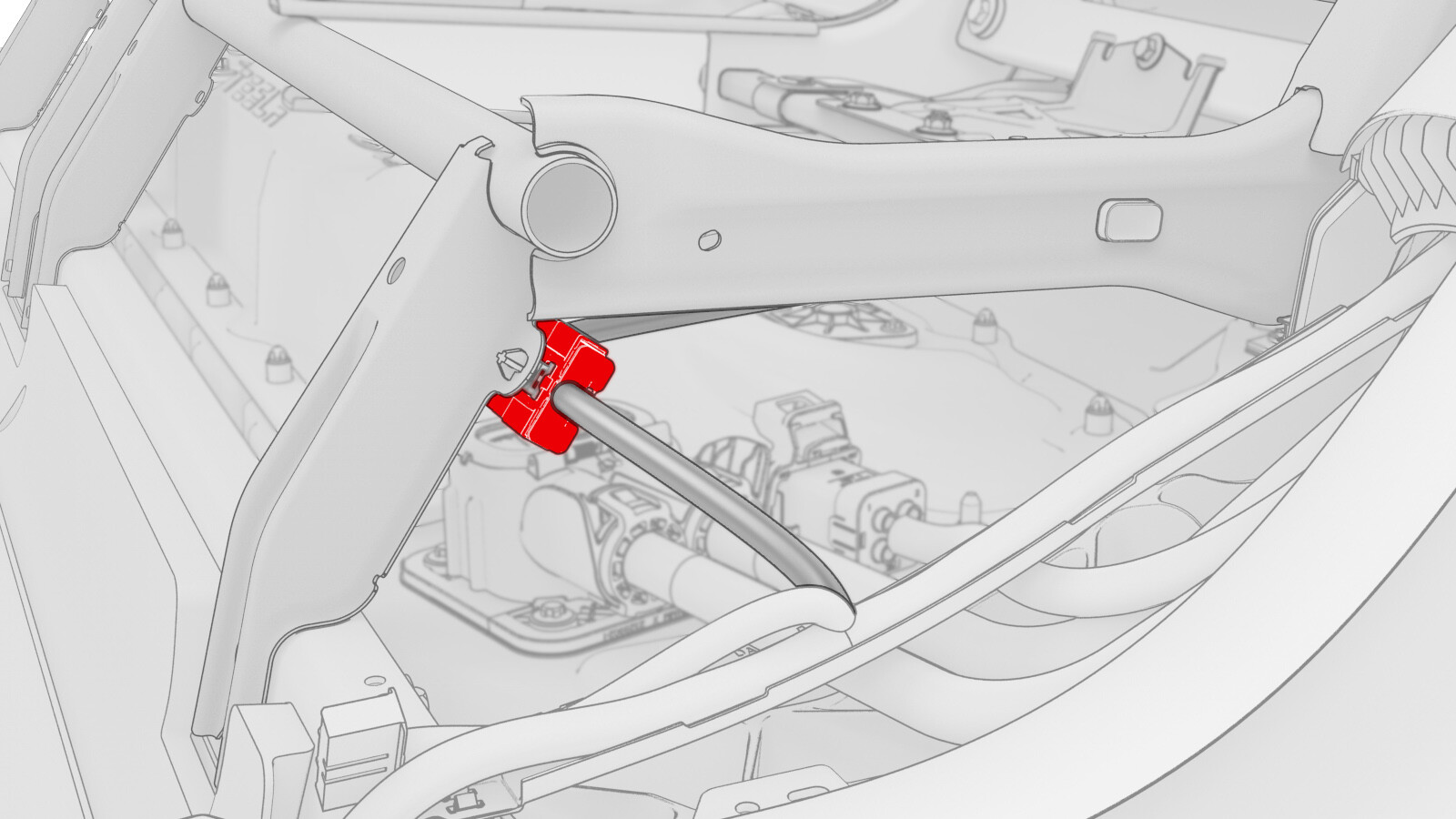

将电气线束从左侧座椅框架下部的连接器上断开。
-
在协助下，小心地将第二排左侧座椅靠背总成从车辆上拆下。
警告将座椅靠背总成放置在不会翻倒或损坏的区域。注仅适用于北美车辆：如果未被更换的第二排座椅并未配备童锁 ISOFIX 标签，请更换座椅罩。请参阅罩 - 座椅靠背 - 第二排 - LH（五座）（拆卸和更换）。
安装
-
在协助下，将第二排左侧座椅靠背总成放置到位，然后将电气线束连接到座椅框架下部的连接器上。
- 立起第二排左侧座椅靠背。
-
安装将第二排左侧座椅靠背框架固定到车辆的螺栓（5 个）。37 Nm (27.3 lbs-ft)注最前面的两个螺栓位于主地毯后方。注按照如下顺序紧固：
- 前排外侧
- 后排内侧
- 后排外侧
- 前排内侧
提示： 推荐使用以下工具：- 11 毫米套筒
- 6 英寸加长件
- 3/8 英寸标准回旋头棘轮
- 3/8 英寸回旋头扭矩扳手（仅适用于安装程序）
-
安装将主地毯固定到座垫框架下部的卡子（3 个）。
- 安装左侧 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
