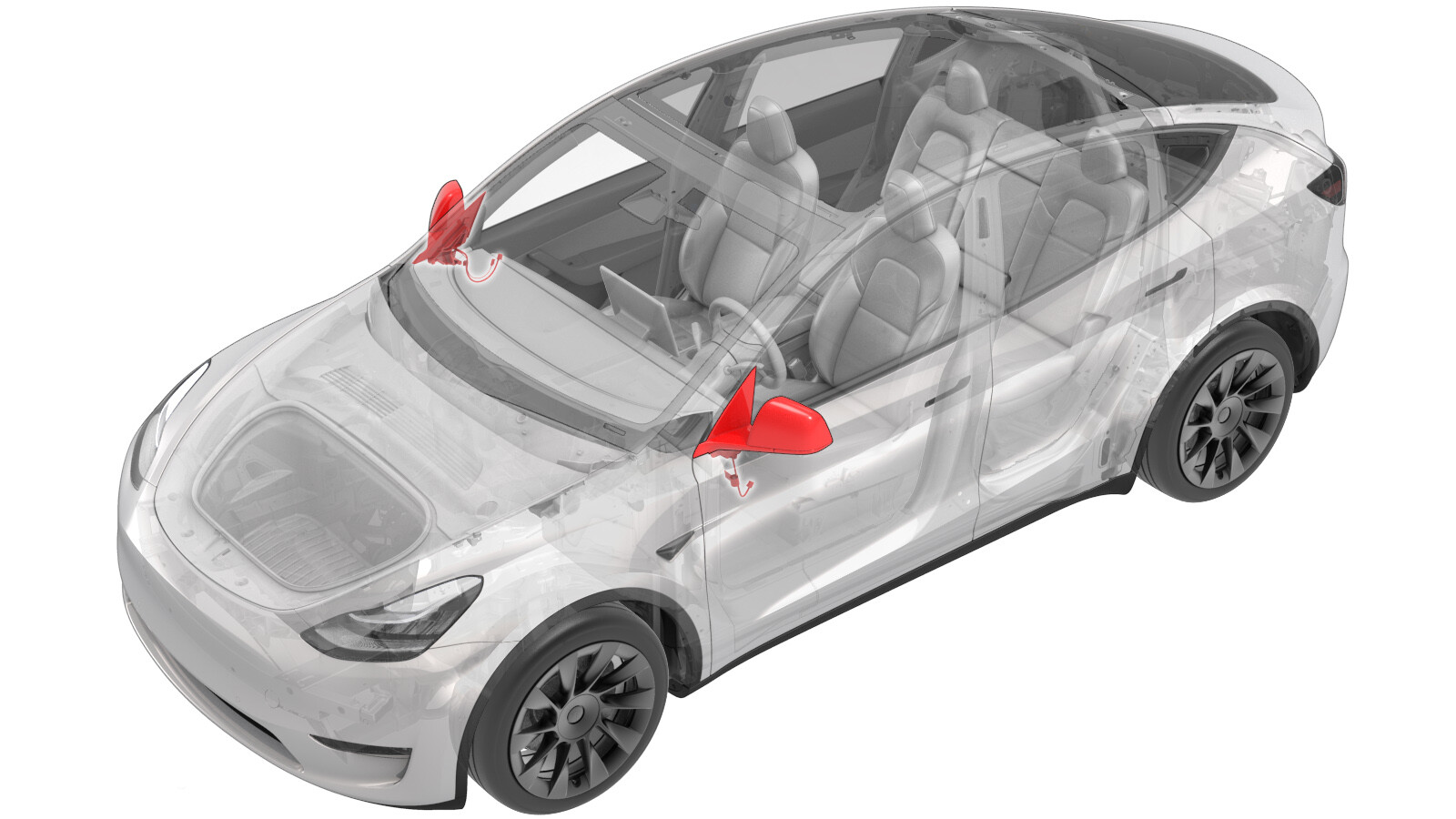

后视镜总成 - LH(拆卸和安装)

校正代码 12091101 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 1 月 26 日:修复了已损坏的第一步。

扭矩规格

表 1. 扭矩规格后视镜 - 车门 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧车门后视镜固定到车门的螺栓
15 Nm (11.1 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
重复使用

拆卸

  1. 拆下左前车门面板。请参阅面板 - 车门饰板 - 前 - LH(拆卸和安装)

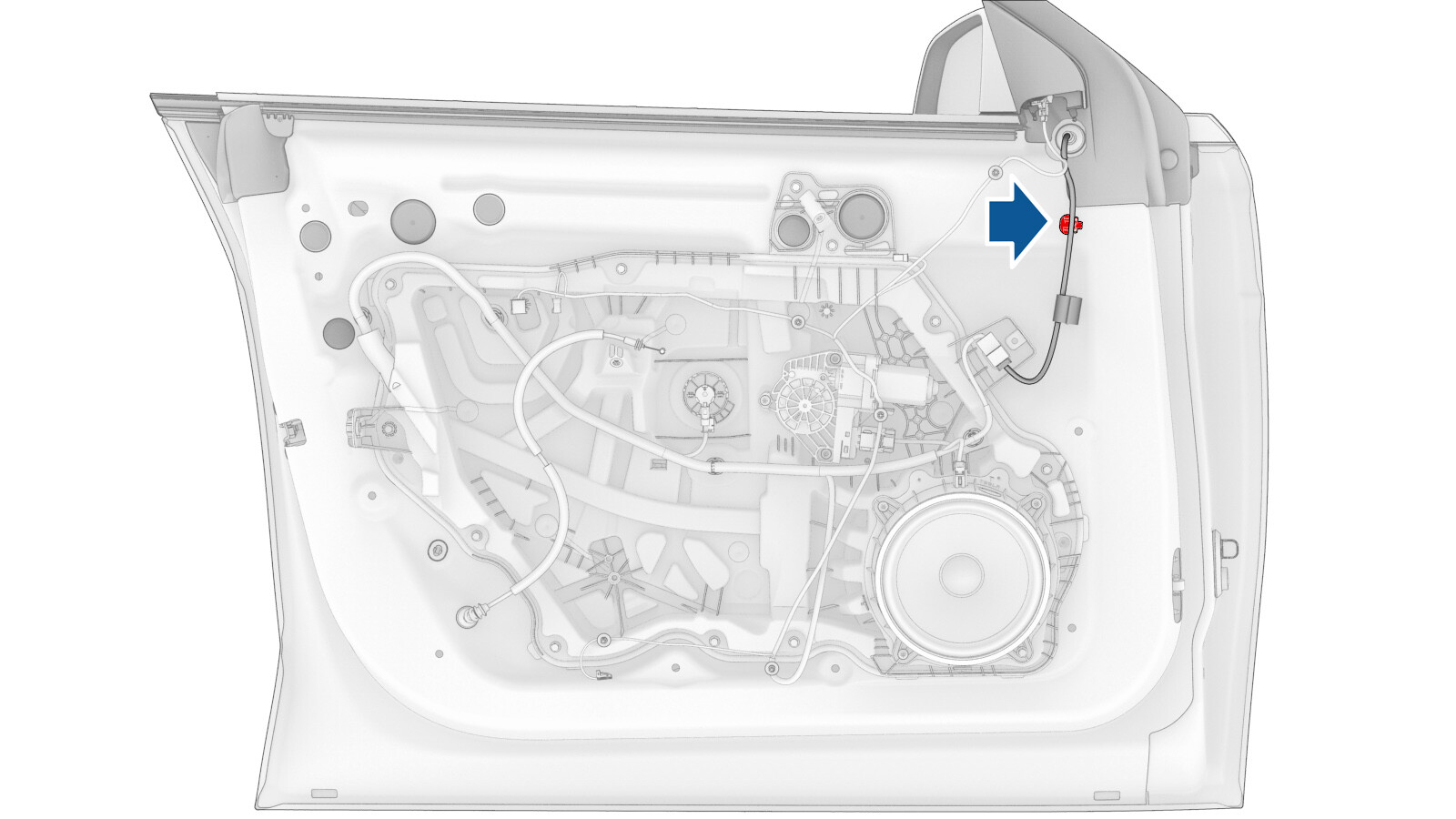

  2. 断开左侧后视镜电气连接器。
  3. 松开将车窗电气线束固定到车门的夹子。
  4. 松开将左侧车门玻璃滑槽密封条固定到车门的卡子,然后将密封条从车门上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为防止损坏玻璃滑槽卡子,请使用饰板拆卸工具,依次小心撬起每个卡子。
  5. 拆下螺栓帽,然后拆下将左侧后视镜固定到车门的螺栓(3 个)。
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention

    仅可使用手动工具拆卸或安装紧固件。请勿使用冲击或电动工具。

    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件

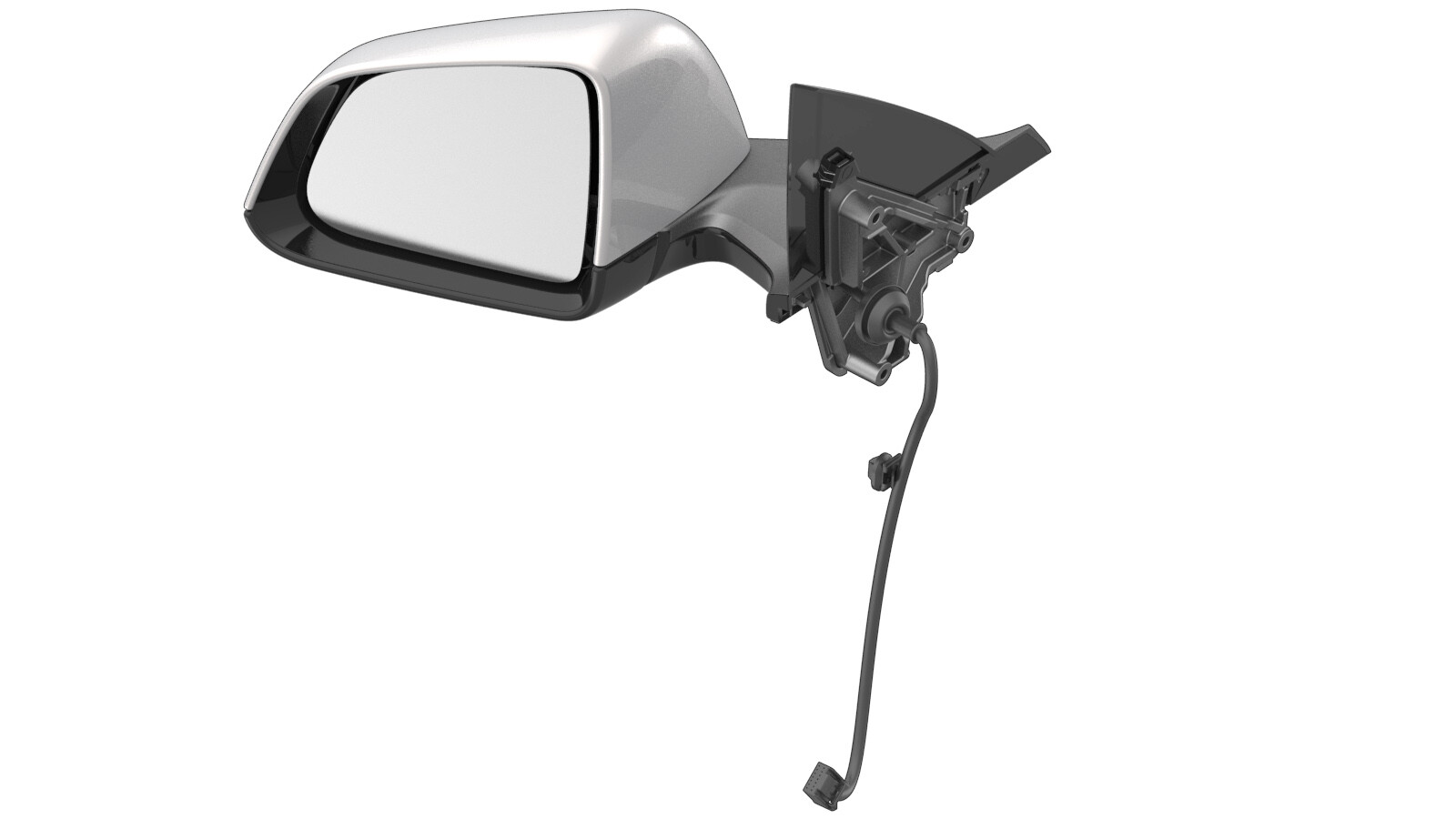

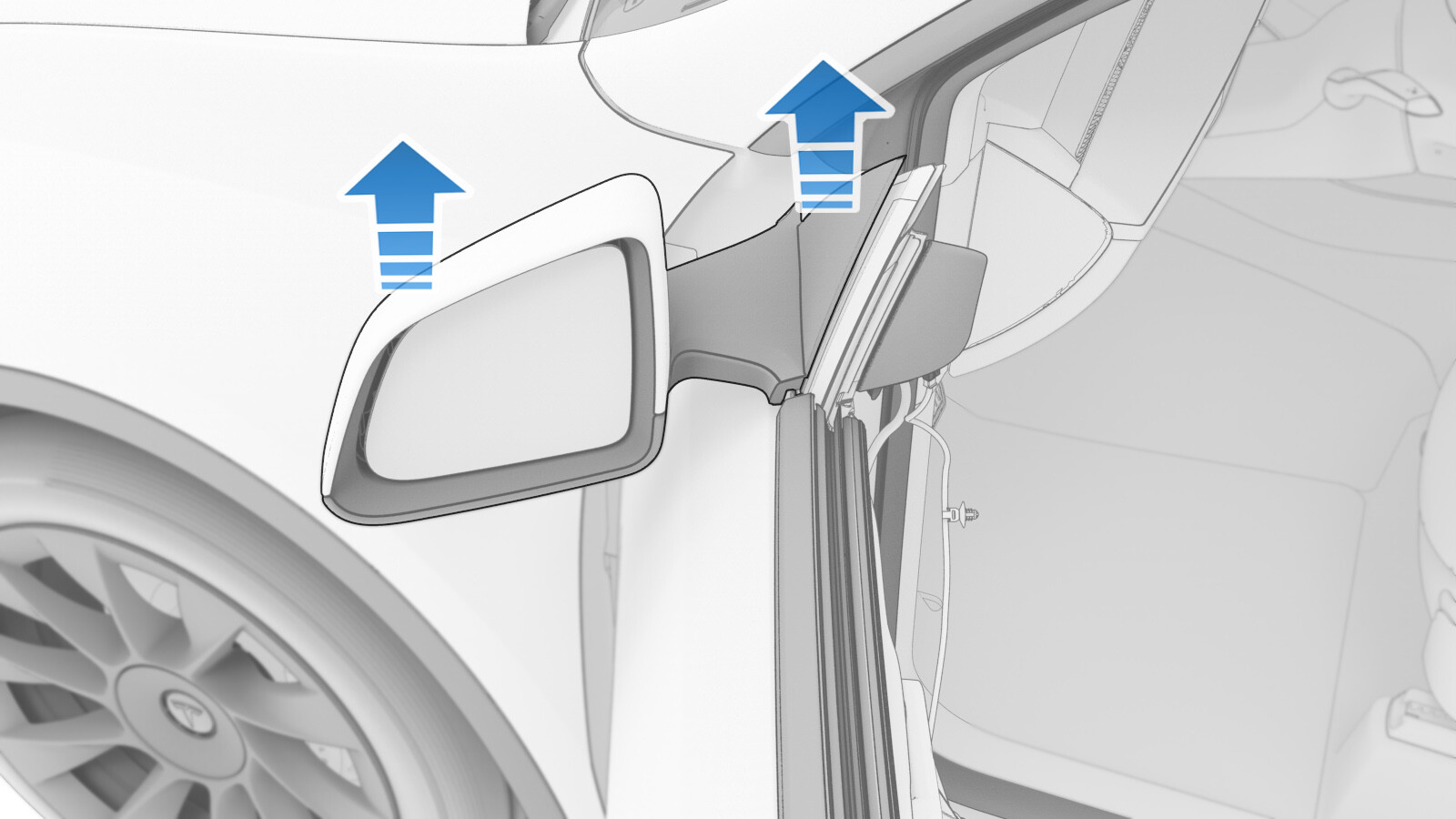

  6. 提起左侧后视镜总成,将其从车门上松开。

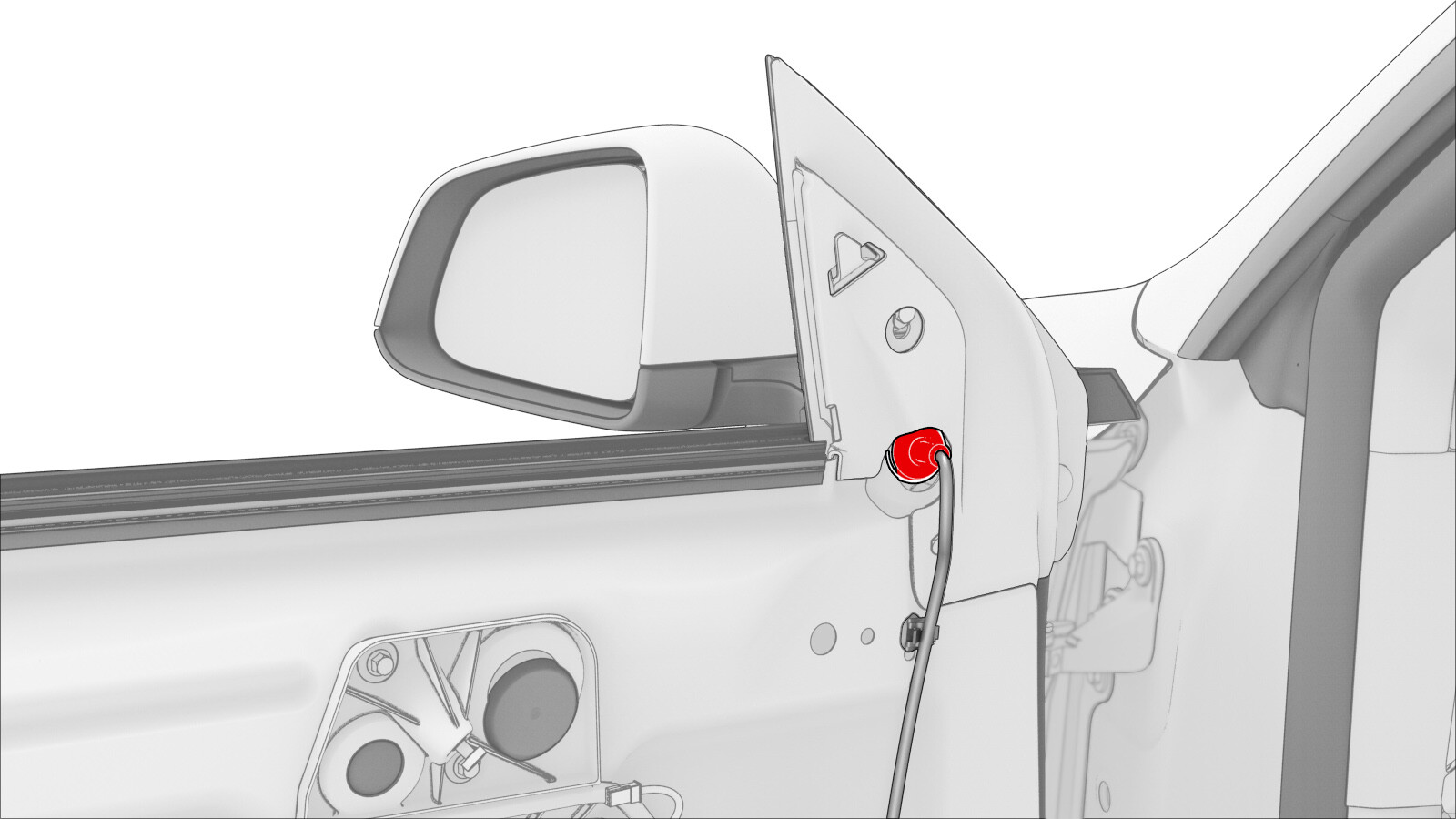

  7. 将索环穿过车门,然后在拆卸后视镜总成时将电气线束穿过车门。

安装

安装程序与拆卸程序相反。
