卷收器 - 安全带 - 第三排 - LH（拆卸和更换）

校正代码 20058102 0.36 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开全部车门并完全降下全部车窗。
  2. 打开掀背车门。
  3. 将前排座椅移至最前端。
  4. 将第二排座椅移至“便利进出”模式。
  5. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  6. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  7. 拆下第三排座垫。请参阅座垫 - 座椅 - 第三排（拆卸和更换）。
  8. 拆下第三排 LH 座垫承梁。请参阅承梁 - 座垫 - 第三排 - LH（拆卸和更换）。

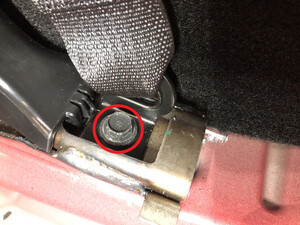

  9. 拆下并弃用将第三排 LH 座椅安全带卷收器固定到座椅框架总成的螺栓。
    37 Nm (27.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 11 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 毫米六角
  10. 拆下后备箱负重底板。请参阅后备箱负重底板 - 后部（拆卸和更换）。
  11. 拆下第三排 LH 座椅背板。请参阅背板 - 第三排座椅 - LH（拆卸和更换）。
  12. 拆下第三排 LH 头枕封闭板。请参阅头枕封闭板 - 第三排座椅 - LH（拆卸和更换）。
  13. 拆下第三排 LH 座椅靠背肩部开关。请参阅肩部开关 - 座椅靠背 - 第三排 - LH（拆卸和更换）。
  14. 拆下第三排 LH 座椅孔罩。请参阅孔罩 - 座椅安全带 - 第三排 - LH（拆卸和更换）。

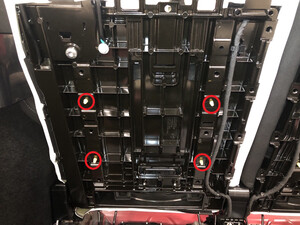

  15. 拆下将第三排 LH 座椅靠背固定到 LH 座椅靠背总成的紧固件。
    2.5 Nm (1.8 lbs-ft)
    提示： 推荐使用以下工具：
    • T25 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  16. 松开将第三排 LH 座椅靠背固定到 LH 座椅靠背总成的夹子，然后从车辆上拆下靠背。
    提示： 使用钳子推夹子，同时向外推压靠背。
  17. 拆下将第三排 LH 座椅安全带卷收器固定到 LH 座椅靠背总成的螺栓，然后从车辆上拆下卷收器。
    45 Nm (33.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T50 套筒
    • 回旋头棘轮/回旋头扭矩扳手

安装

  1. 安装将第三排 LH 座椅安全带卷收器固定到 LH 座椅靠背总成的新螺栓。
    45 Nm (33.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T50 套筒
    • 回旋头棘轮/回旋头扭矩扳手
  2. 将第三排 LH 座椅靠背安装到 LH 座椅靠背总成。
  3. 安装将第三排 LH 座椅靠背固定到 LH 座椅靠背总成的紧固件。
    2.5 Nm (1.8 lbs-ft)
    提示： 推荐使用以下工具：
    • T25 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  4. 安装第三排 LH 座椅孔罩。请参阅孔罩 - 座椅安全带 - 第三排 - LH（拆卸和更换）。
  5. 安装第三排 LH 座椅靠背肩部开关。请参阅肩部开关 - 座椅靠背 - 第三排 - LH（拆卸和更换）。
  6. 安装第三排 LH 头枕封闭板。请参阅头枕封闭板 - 第三排座椅 - LH（拆卸和更换）。
  7. 安装第三排 LH 座椅背板。请参阅背板 - 第三排座椅 - LH（拆卸和更换）。
  8. 安装后备箱负重底板。请参阅后备箱负重底板 - 后部（拆卸和更换）。
  9. 安装将第三排 LH 座椅安全带卷收器固定到座椅框架总成的新螺栓。
    37 Nm (27.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 11 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 毫米六角
  10. 安装第三排 LH 座垫承梁。请参阅承梁 - 座垫 - 第三排 - LH（拆卸和更换）。
  11. 安装第三排座垫。请参阅座垫 - 座椅 - 第三排（拆卸和更换）。
  12. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  13. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  14. 将第二排座椅移回原位。
  15. 将前排座椅移回原位。
  16. 关上掀背车门。
  17. 升起所有车窗，关闭所有车门。
  18. 关上掀背车门。
