锁扣 - 第一排 - LH（拆卸和更换）

校正代码 20054702 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 11 月 26 日：添加了“确保将锁扣上的卡销与座椅滑轨上的凹槽接合”的备注。

扭矩规格

表 1. 扭矩规格： 锁扣 - 第一排 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将锁扣固定到座椅滑轨的螺纹胶螺栓
40 Nm (29.5 lbs-ft)
  • 梅花 T50 套筒
  • 3/8 英寸标准棘轮
  • 3/8 英寸扭矩扳手（仅适用于安装程序）
  • 3 英寸加长件
更换 1117250-00-A

拆卸

  1. 拆下内侧护板。请参阅侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。
  2. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。

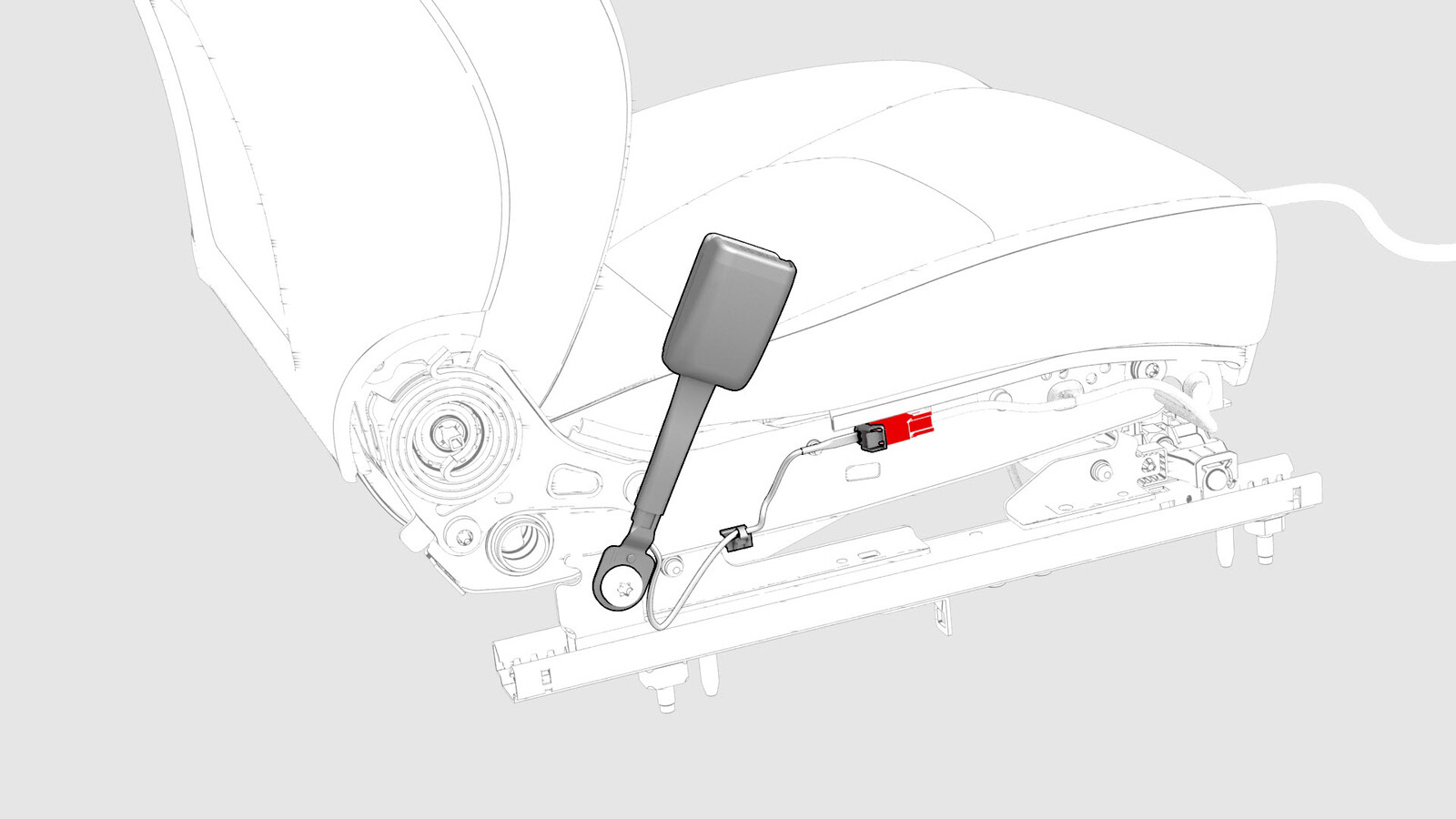

  3. 断开第一排左侧锁扣电气连接器。

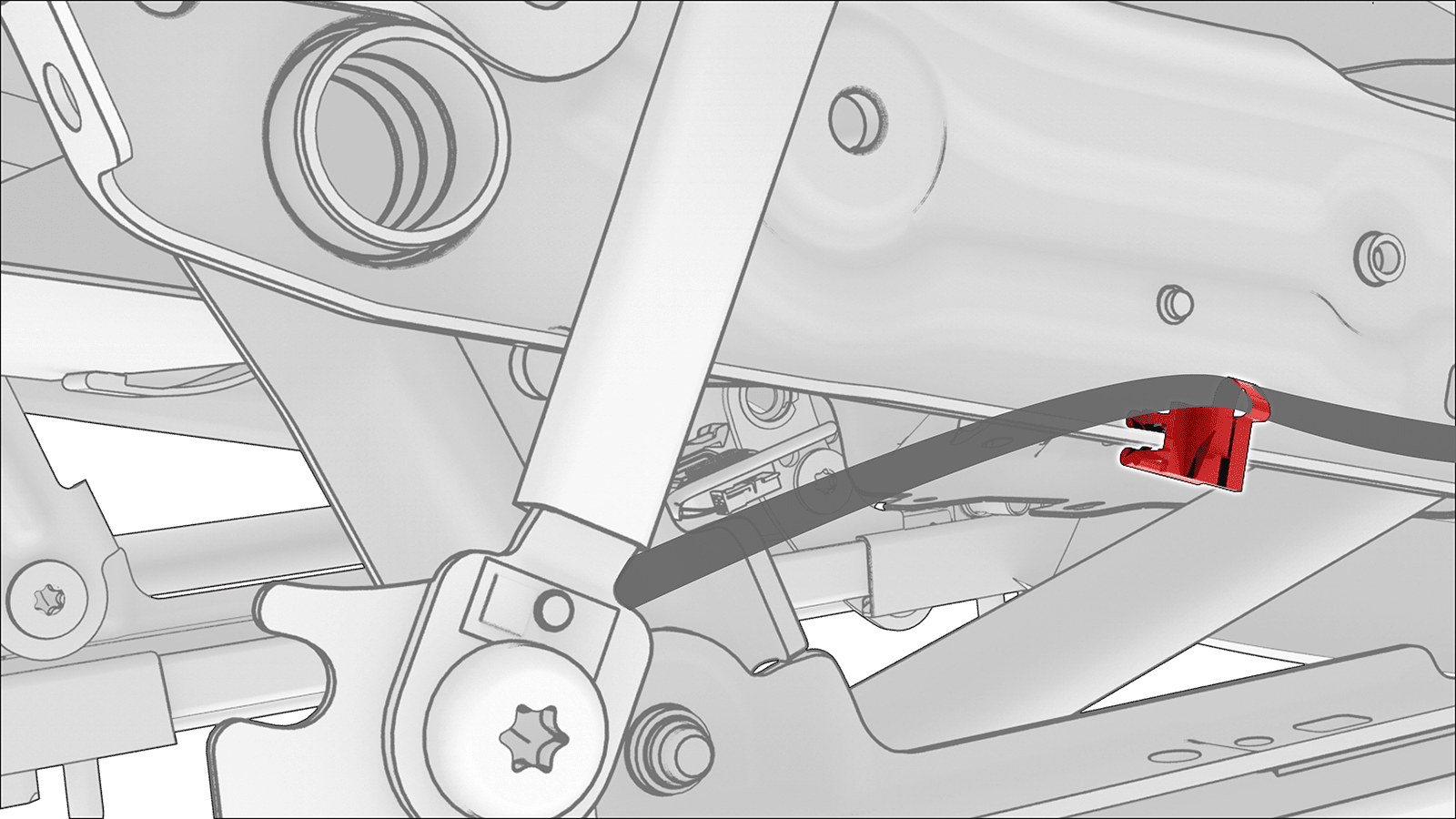

  4. 松开座椅底部框架上的线束夹。

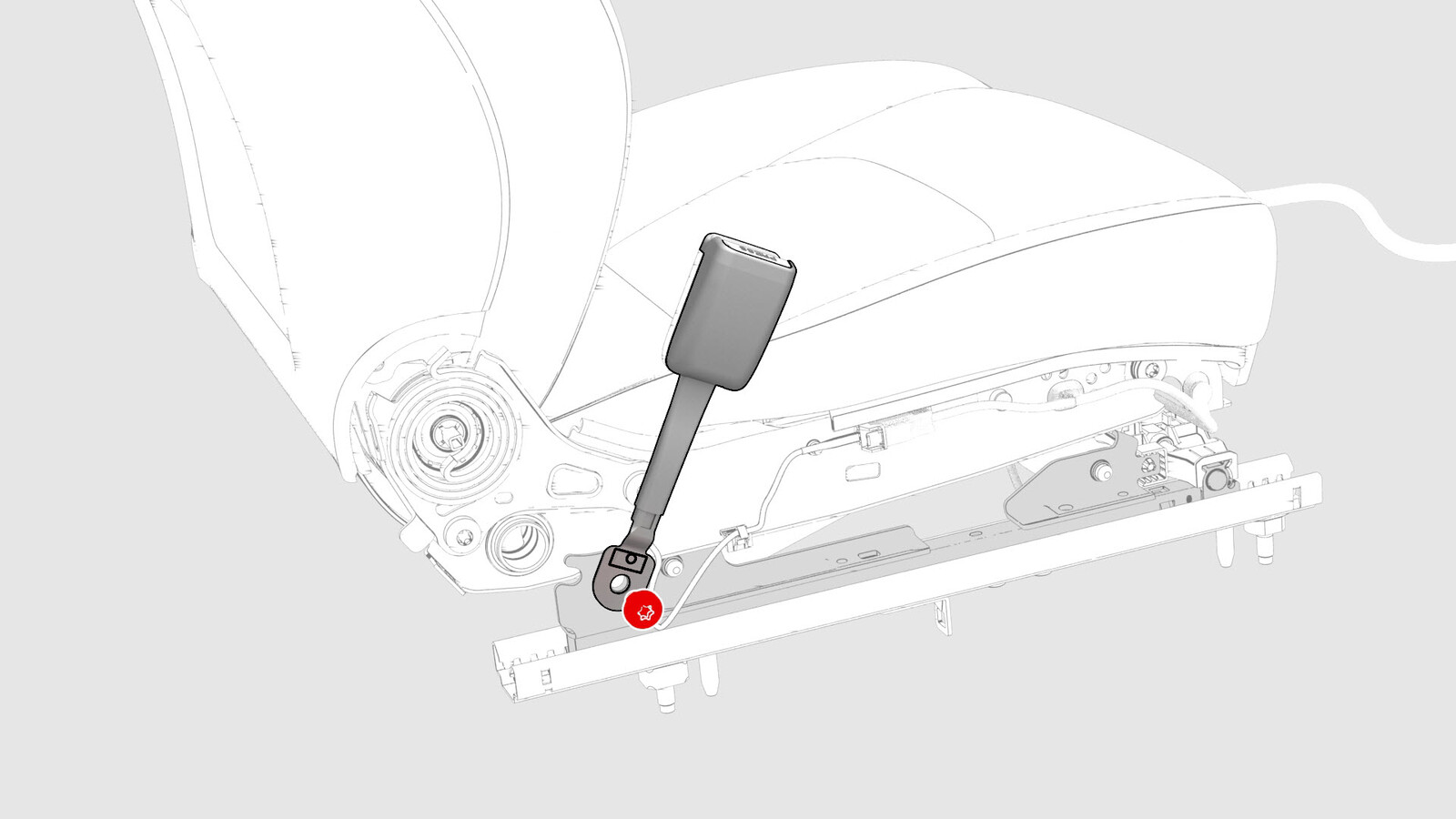

  5. 拆下并弃用将锁扣固定到座椅滑轨的螺纹胶螺栓，然后拆下锁扣。
    提示： 推荐使用以下工具：
    • 梅花 T50 套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸扭矩扳手（仅适用于安装程序）
    • 3 英寸加长件

安装

  1. 安装新座椅安全带锁扣随附的螺纹胶螺栓，将锁扣固定到座椅滑轨上。
    40 Nm (29.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    确保将锁扣上的卡销与座椅滑轨上的凹槽接合。
    提示： 推荐使用以下工具：
    • 梅花 T50 套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸扭矩扳手（仅适用于安装程序）
    • 3 英寸加长件
  2. 连接第一排左侧锁扣电气连接器。
  3. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  4. 将座椅升至最高位置，同时用手电筒检查座椅安全带锁扣线束，确保不会卡住任何部位。
  5. 确保座椅安全带锁扣线束排布在固定销前方，而不是固定销周围。
  6. 在座椅仍位于最高位置的情况下，调节并固定沿座椅内侧滑轨排布的座椅安全带锁扣线束夹，然后验证线束是否尽可能向前延伸，线束夹背面没有松弛电线。
  7. 完全升起座椅后降下，用手电筒检查座椅安全带锁扣线束，确保不会刮蹭任何部位。
  8. 安装内侧护板。请参阅侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。
