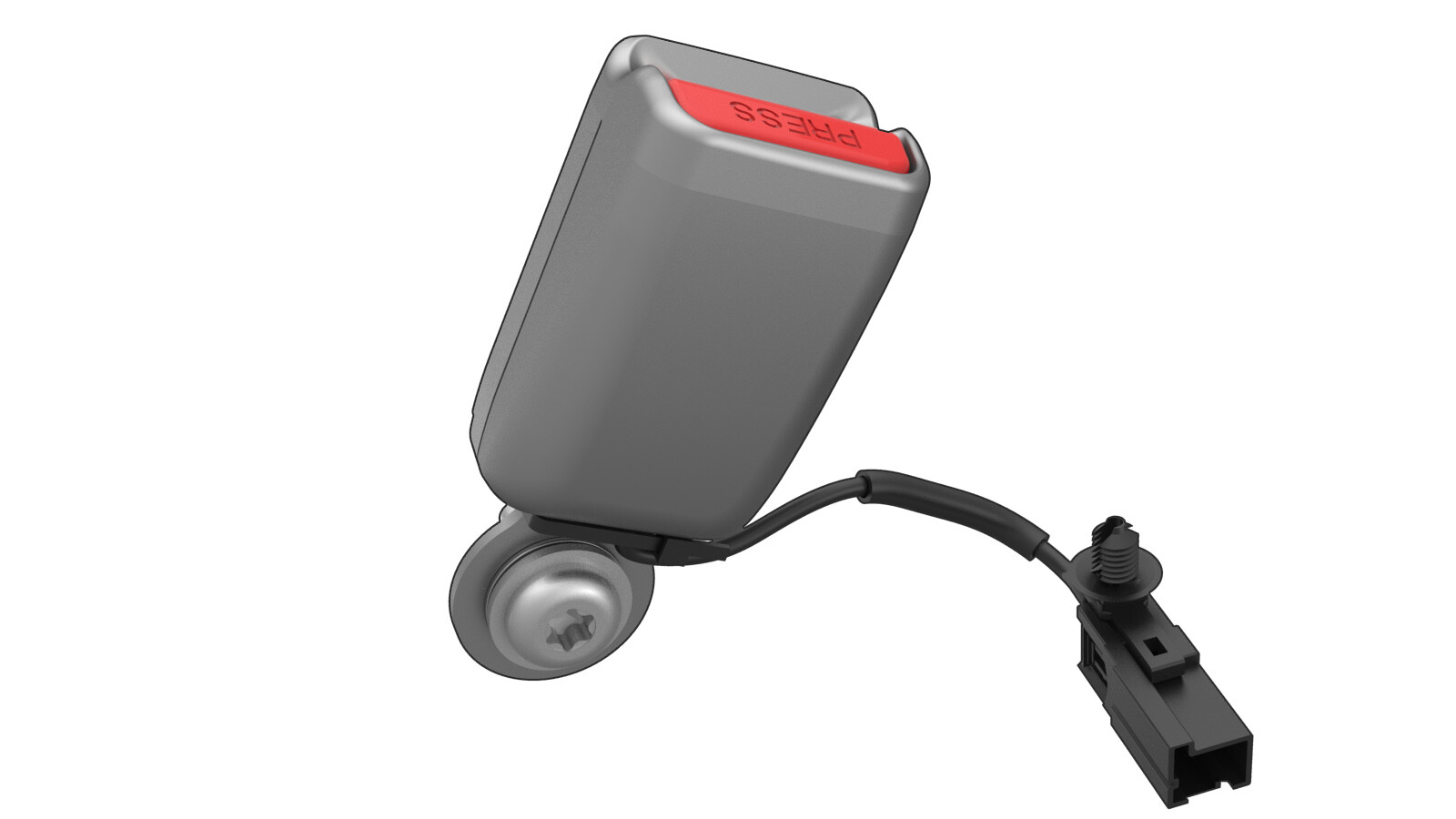

锁扣 - 第二排 - LH（五座）（拆卸和更换）

校正代码 20057002 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 11 月 26 日：添加了“将锁扣安装到座椅总成上时，需确认线束未缠绕在螺栓上”的备注。

拆卸

  1. 拆下第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  2. 断开 12V 电源。请参阅断开 （Model Y，配备铅酸电池）。

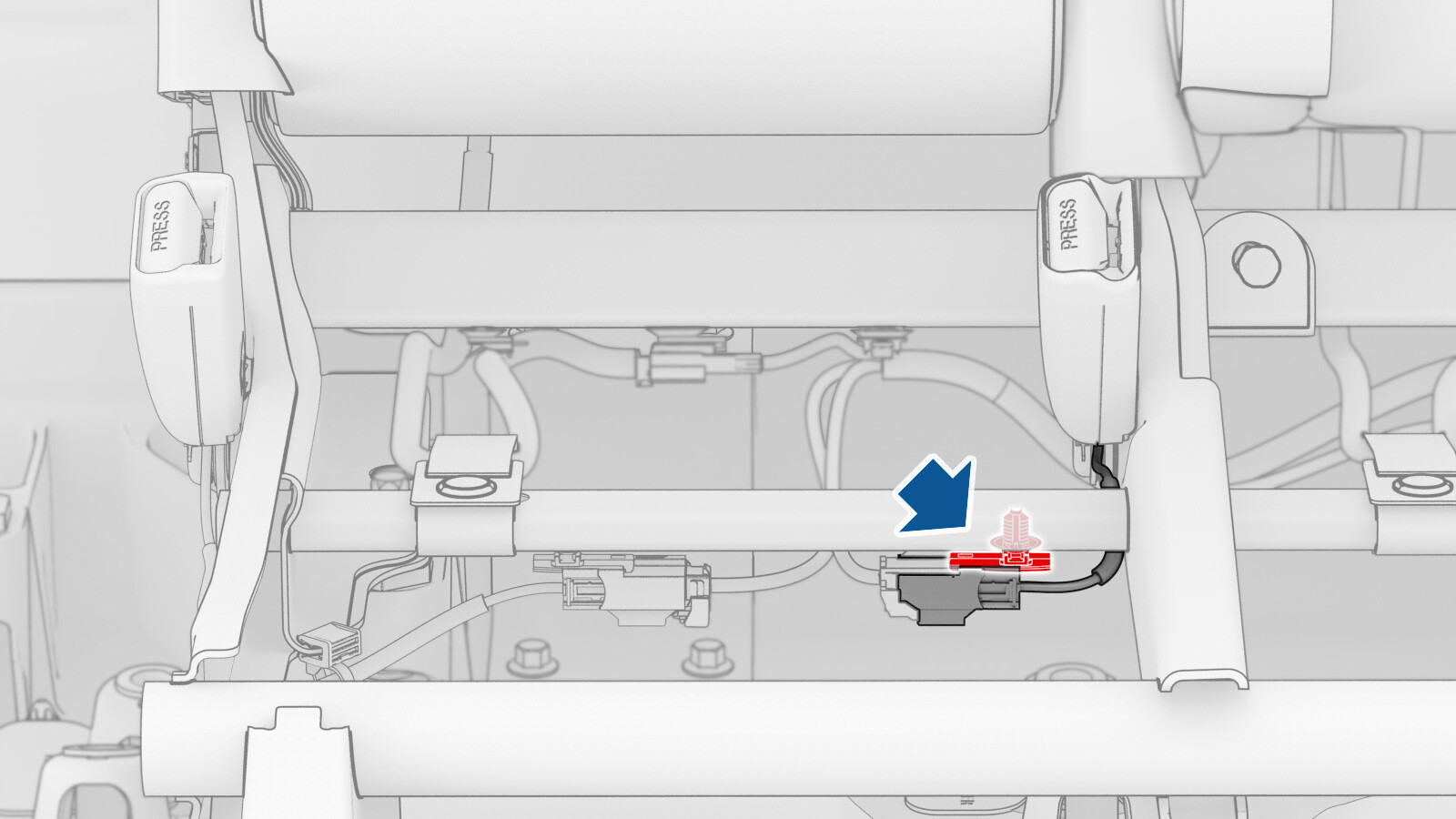

  3. 使用卡子撬具松开将第二排左侧锁扣固定到座椅框架的卡子。
  4. 断开第二排左侧锁扣电气连接器。
  5. 松开将第二排左侧锁扣固定到座椅框架的螺帽固定螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • T45 梅花套筒

安装

  1. 紧固螺帽固定螺栓，将第二排左侧锁扣安装到座椅框架。
    40 Nm (29.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    确保没有电线夹在螺栓和锁扣支架之间。线束不应缠绕在螺栓上。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • T45 梅花套筒
  2. 连接第二排左侧锁扣电气连接器。
  3. 紧固将第二排左侧锁扣固定到座椅框架的卡子。
  4. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  5. 连接 12V 电源。请参阅连接 （Model Y，配备铅酸电池）。
  6. 使用 Toolbox 3.0 与车辆相连。
  7. 在 Toolbox 的搜索字段，输入 "vcleft rear seat cushion"。
  8. 选择TEST-SELF_VCLEFT_REAR_SEATvia Toolbox: (link)，然后点击 "Run"。
  9. 断开笔记本电脑与车辆的连接。
