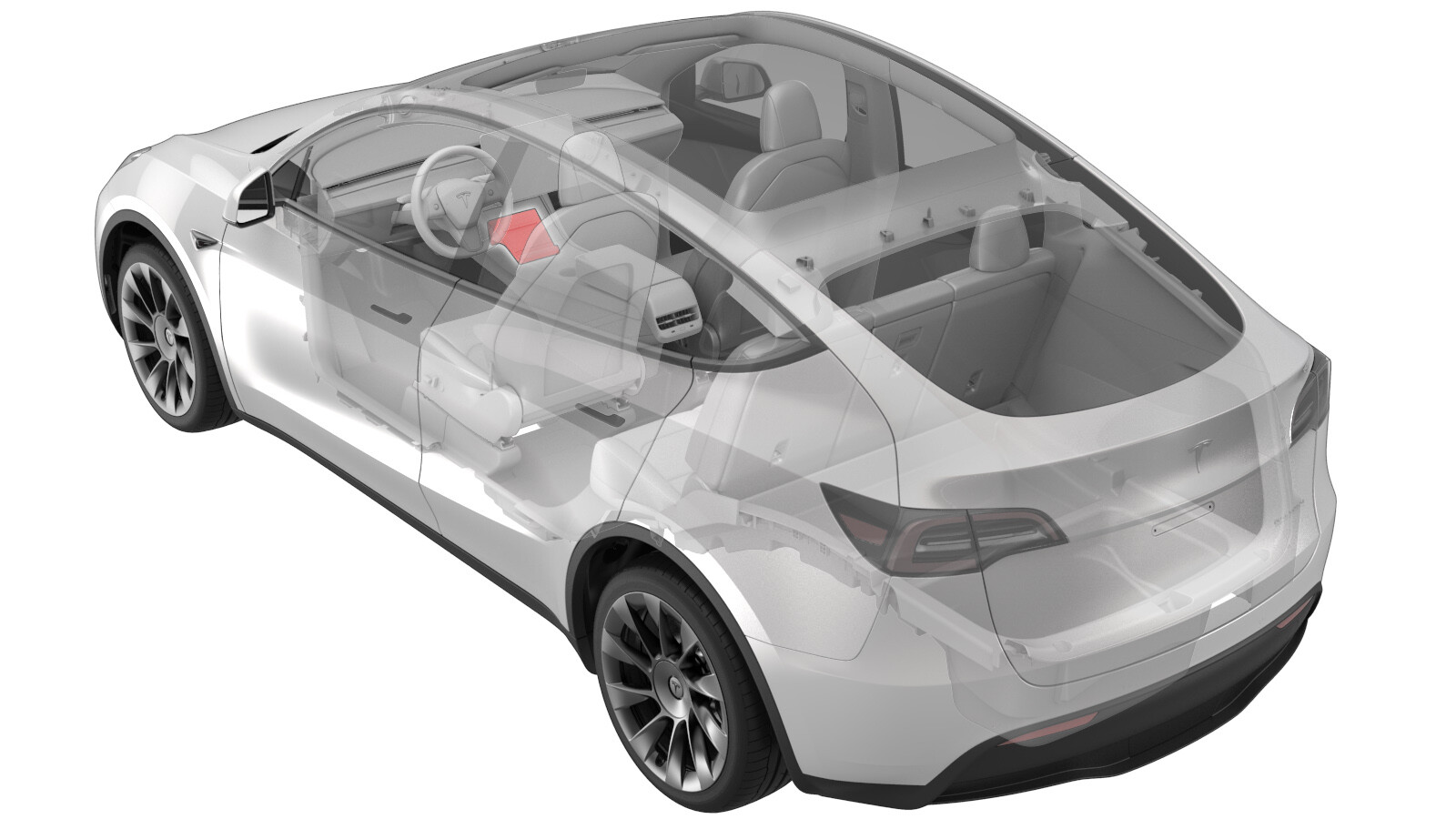

手机托盘 - 中控台（拆卸和更换）
校正代码
15196402 0.06 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将中控台手机托盘固定到中控台的螺钉 |
 1 Nm (.7 lbs-ft) |
|
重复使用 |
拆卸
- 打开前置和后置中控台旋转盖。
- 如果需要，请从手机托盘中取出并妥善保管客户的物品。
-

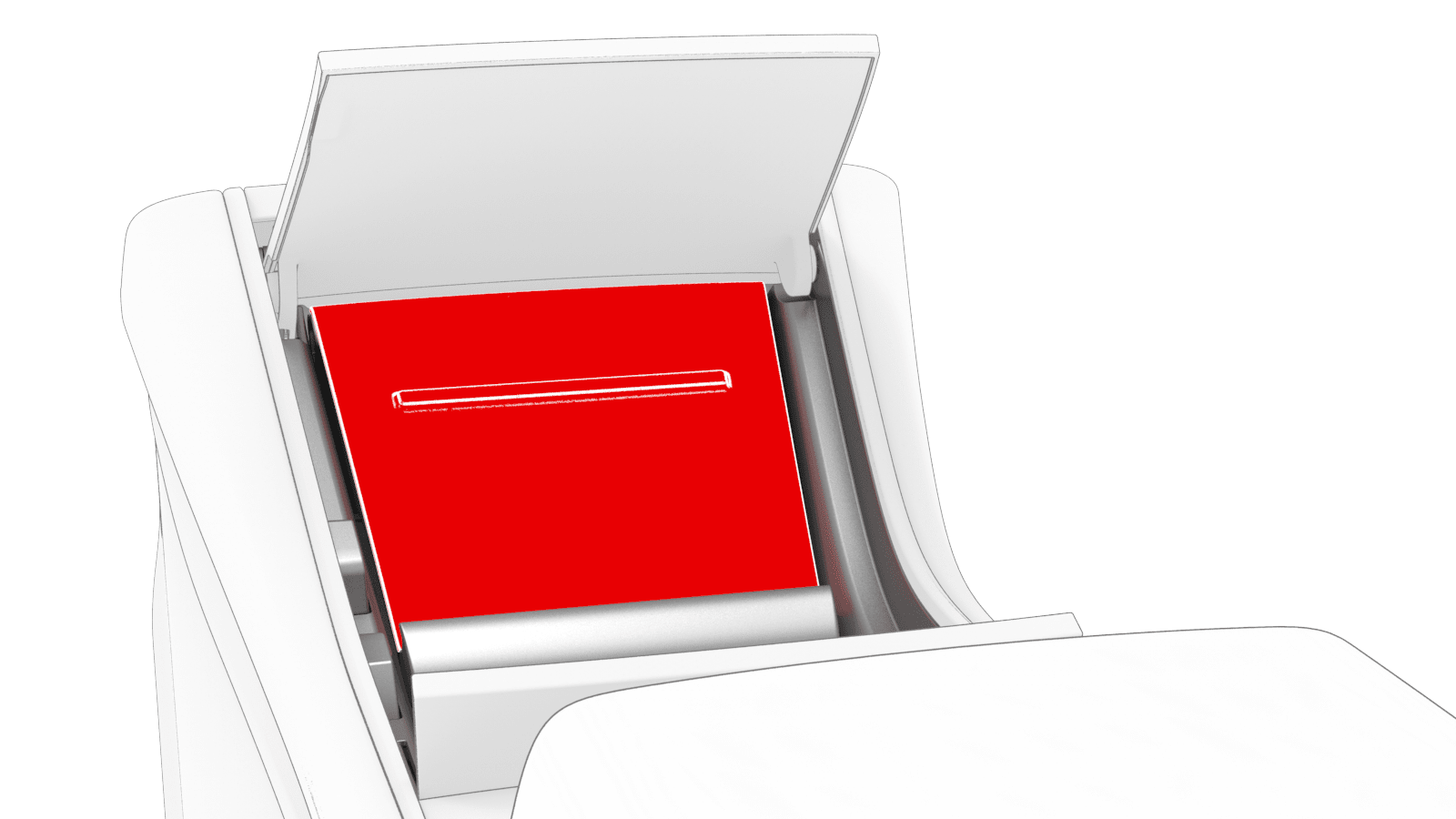

从中控台上取下手机座垫。
-

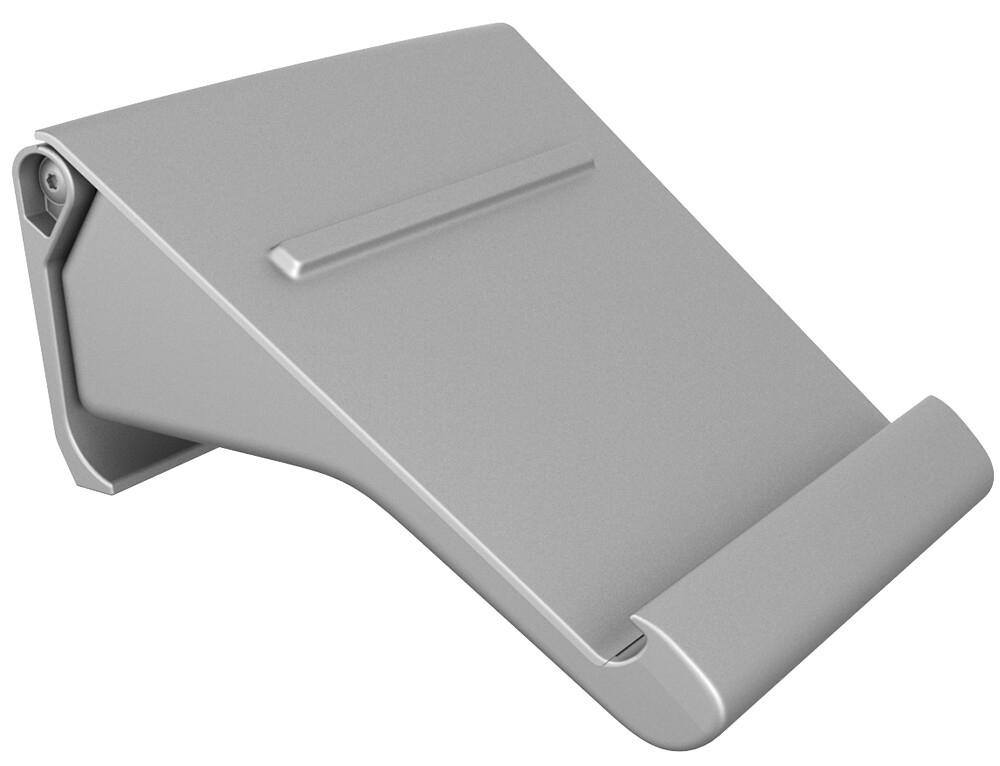

将手机托盘横梁滑至左侧，然后从手机托盘上拆下横梁。
- 如已安装电缆，应从中控台手机托盘布线中拆下，然后将电缆穿过中控台手机托盘中的开口。
- 抬高中控台手机托盘，以便为螺钉留出空间。
-
拆下将中控台手机托盘固定到中控台的螺钉。1 Nm (.7 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 套筒
- 4 英寸加长件
-

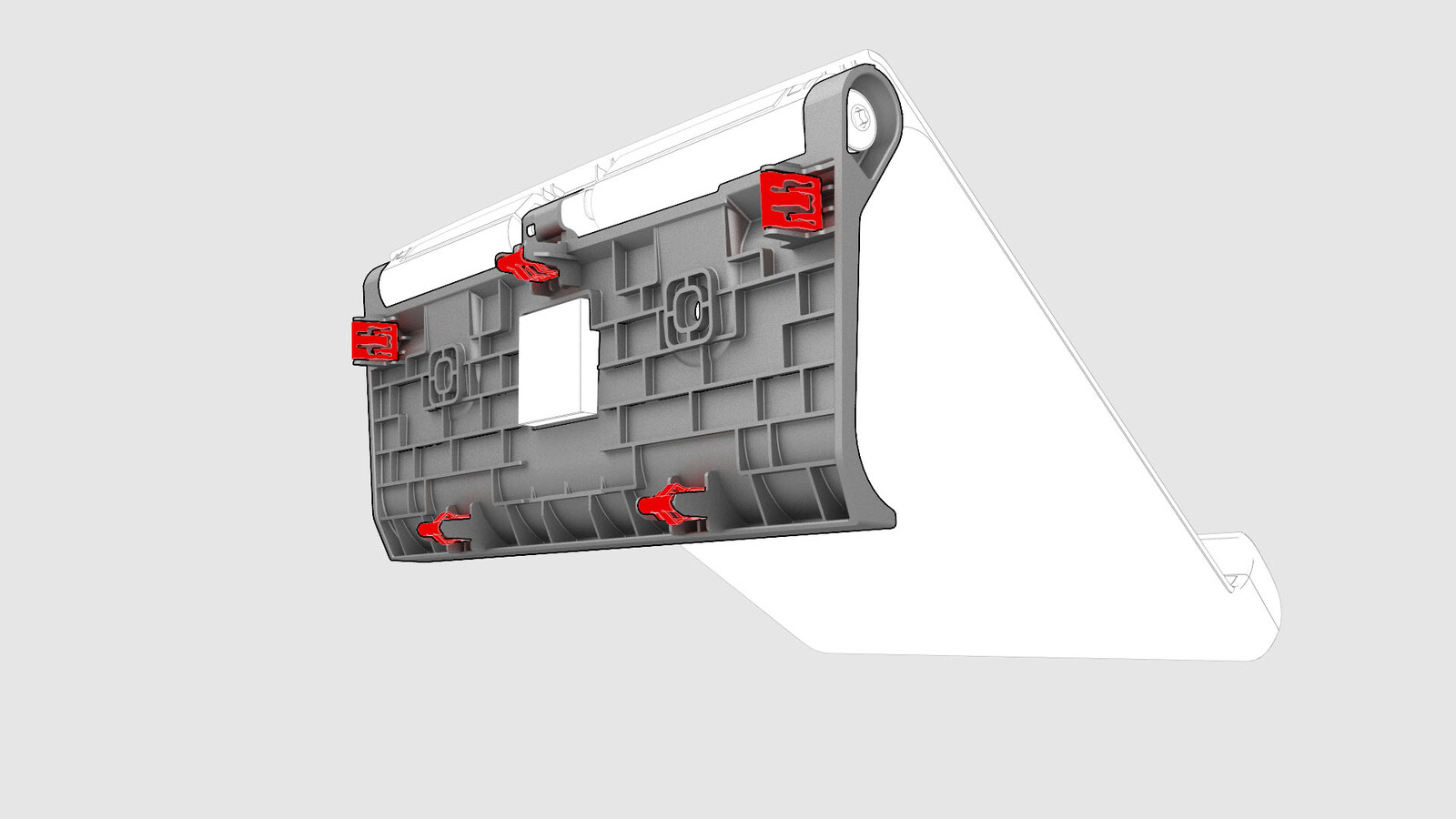

松开将中控台手机托盘固定到中控台的夹子 (x5)，然后从车上拆下托盘。
安装
安装程序与拆卸程序相反，以下各项除外：
注
安装前，请确保磁铁和固定磁铁的毛毡胶带尚未被移出。
