传感器目标 - 车门 - 充电接口(拆卸和更换)

校正代码 44010102 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

    拆卸

    1. 打开所有车门,完全降下所有车窗。
    2. 将前排座椅移至最前端。
    3. 打开充电接口盖板。
    4. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
    5. 使用热风枪加热传感器目标上的胶带保护条。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      切勿过热,否则将损坏充电接口盖板。应与表面保持 3-5 英寸距离。

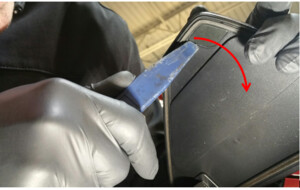

    6. 使用塑料饰板工具拆下感应式传感器目标。
      Informational PurposesAn informational icon, calling your attention
      一只手撑住充电接口盖板,同时使用饰板工具拆下感应式传感器。

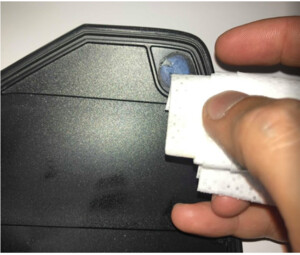

    7. 使用异丙醇 (IPA) 湿巾清洁传感器目标凹槽。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      切勿尝试去除残留的粘合剂。不得向车门外表面涂抹异丙醇 (IPA),否则可能导致损坏。异丙醇 (IPA) 的使用量只需浸湿布料即可。应迅速完成擦拭动作,确保异丙醇 (IPA) 几秒钟即可从表面挥发。安装传感器目标前,应留出异丙醇 (IPA) 干燥时间。

    安装

    1. 将保护背条从感应式传感器目标上拆下。
    2. 将感应式传感器目标安装到充电接口盖板上。
      Informational PurposesAn informational icon, calling your attention

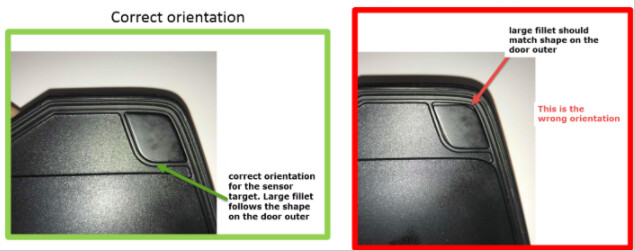

      确保传感器朝向正确。将传感器按压入位 10 秒钟,确保粘合。
    3. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
    4. 将前排座椅移回原位。
    5. 验证充电系统是否工作正常。
      Informational PurposesAn informational icon, calling your attention
      使用客户的充电设备(若有)。确保所有充电适配器均已就位。
    6. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
    7. 升起所有车窗,关闭所有车门。
