支架 - 前围板支座辅助连接器(拆卸和更换)

校正代码 18200012 0.48 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  3. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  4. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  5. 执行车辆高压禁用程序。请参阅车辆高压禁用程序
  6. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)

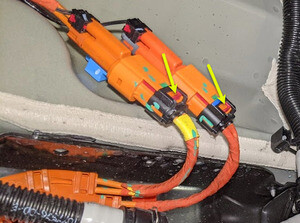

  7. 松开连接器锁,然后断开高压电池上的两个空调压缩机高压线束连接器。
    Informational PurposesAn informational icon, calling your attention
    将红色锁片从连接器拉开,以将其松开。
  8. 将高压连接器底座支架从隔热板左侧的螺柱上松开。
  9. 将用于固定高压连接器的卡子从底座支架上松开,然后将支架从车辆上拆下。

安装

  1. 将高压连接器安装到底座支架上。
  2. 将高压连接器底座支架螺柱安装到隔热板左侧。
  3. 连接高压电池上的两个空调压缩机高压线束连接器,然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    当连接器就位并发出咔嗒声后,将第二个锁按向连接器以将其接合。
  4. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)
  5. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  6. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  7. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  8. 将车辆驶离举升机。请参阅举升车辆 - 双柱举升机
