开关 - 车窗 - 驾驶位(拆卸和更换)

校正代码 11502502 0.06 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 2 月 28 日:添加了车窗开关拆卸工具 1988906-00-A。
  • 1988906-00-A - 车窗开关拆卸工具

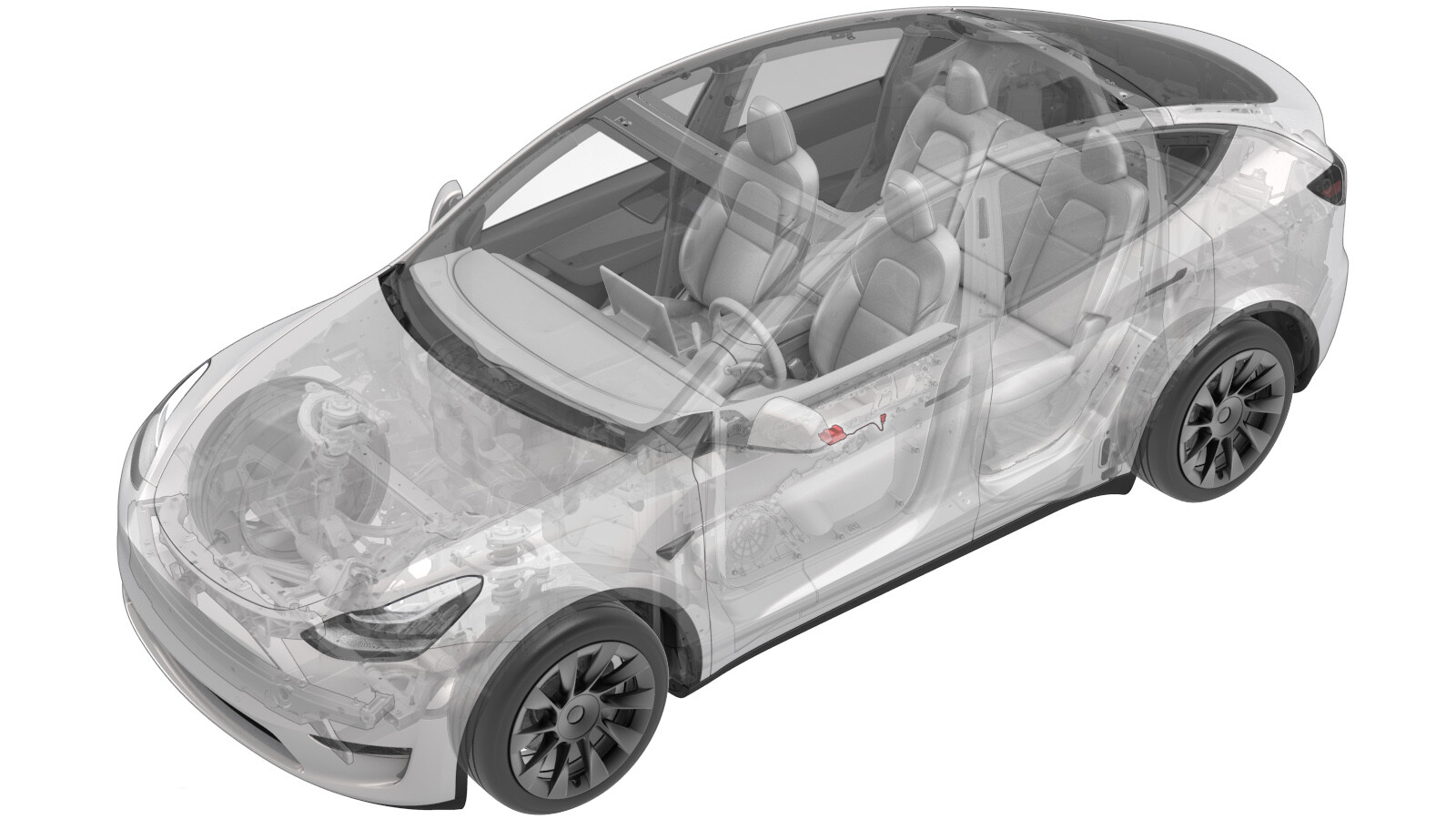

图 1. 图示为 Model 3;Model Y 与之类似
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

扭矩规格

表 1. 扭矩规格开关 - 车窗 - 驾驶位(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将下部螺栓盖固定到左前车门饰板的螺栓
6 Nm (4.4 lbs-ft)
  • 梅花 T30 套筒
  • 6 英寸加长件
  • 无绳棘轮/冲击钻
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 打开左前车门,完全降下左前车窗。
  2. 拆卸将下部螺栓帽固定到左前车门饰板的螺栓。
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
    • 6 英寸加长件
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  3. 松开将下部螺栓帽固定到左前车门饰板的卡子(7 个),然后将螺栓帽从车门饰板上拆下。

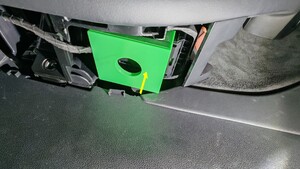

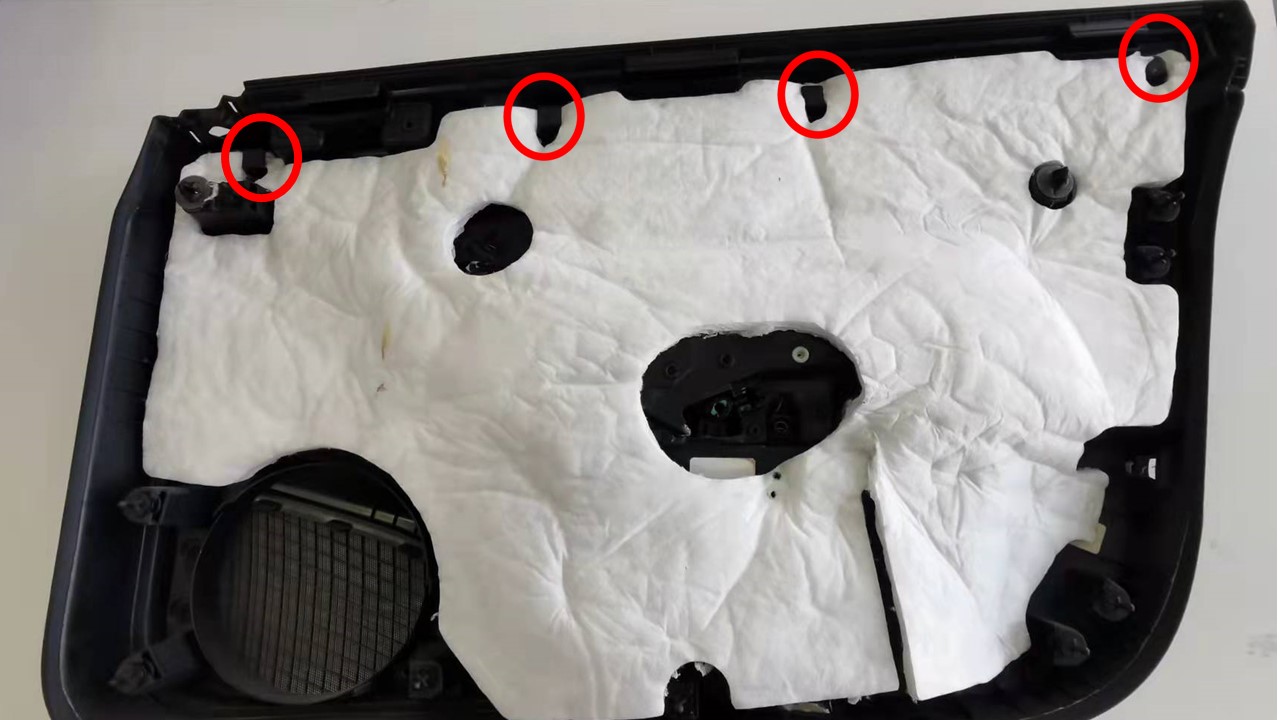

  4. 使用车窗开关拆卸工具 (1988906-00-A) 松开将驾驶位车窗开关固定到左前车门饰板的锁片。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果锁片在拆卸过程中损坏,请更换车门饰板。
    Informational PurposesAn informational icon, calling your attention

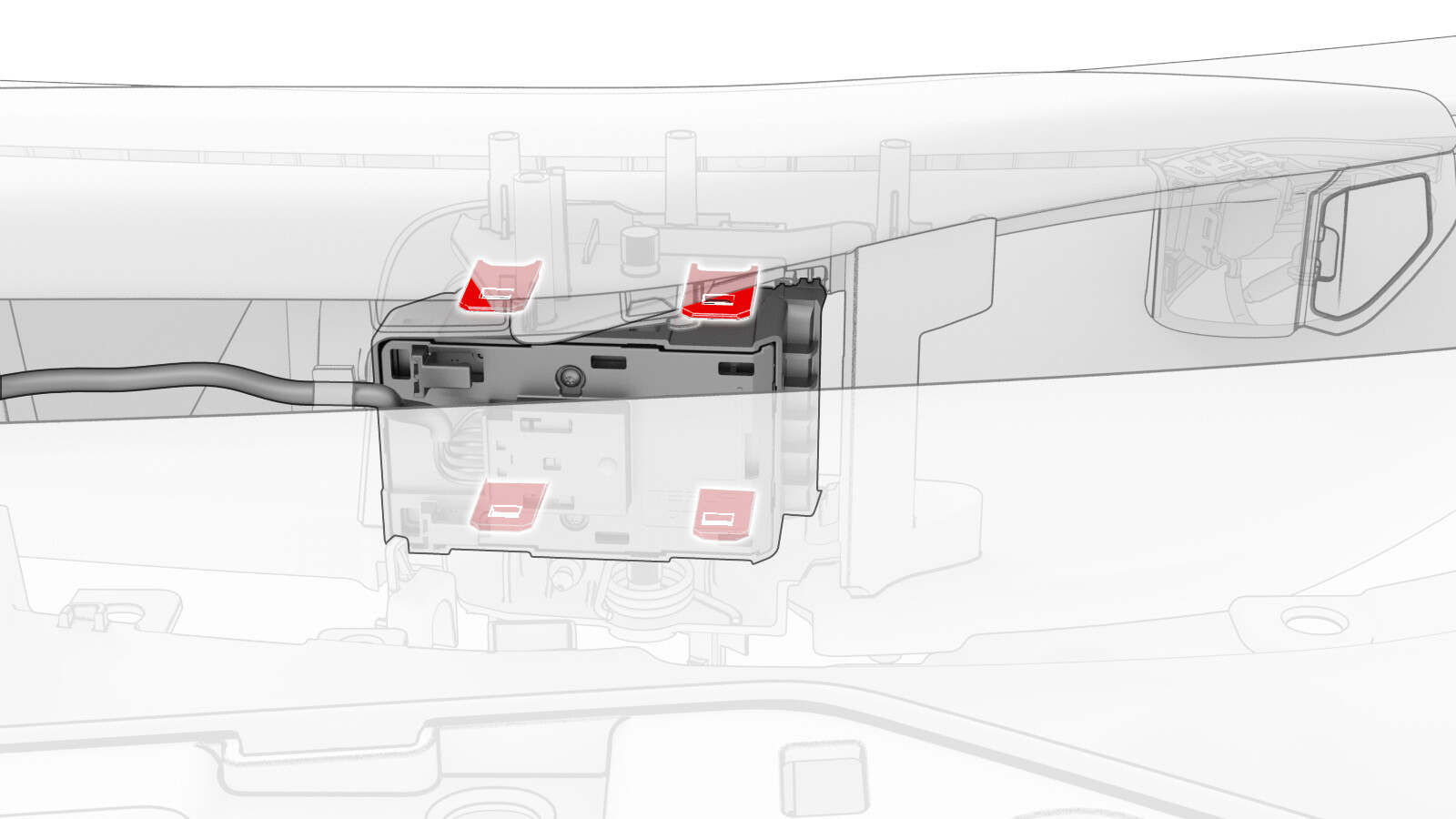

    向上提起手动释放把手,以便操作专用工具。将专用工具向上推动,从而松开 4 个锁片,然后用大拇指向下按压开关,将其从左前车门面板上松开。

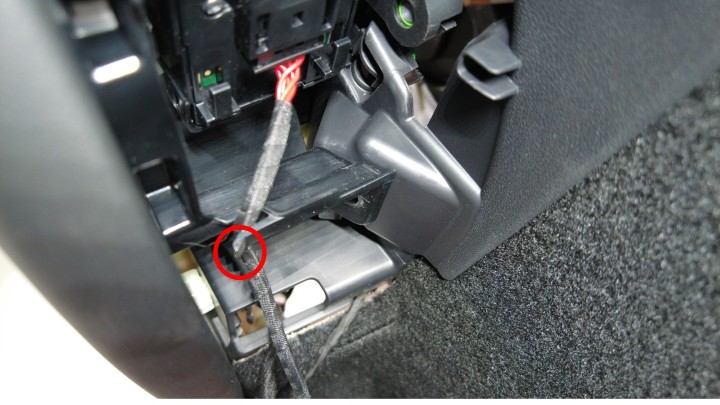

  5. 断开驾驶位车窗开关电气连接器,然后将开关从车辆上拆下。

安装

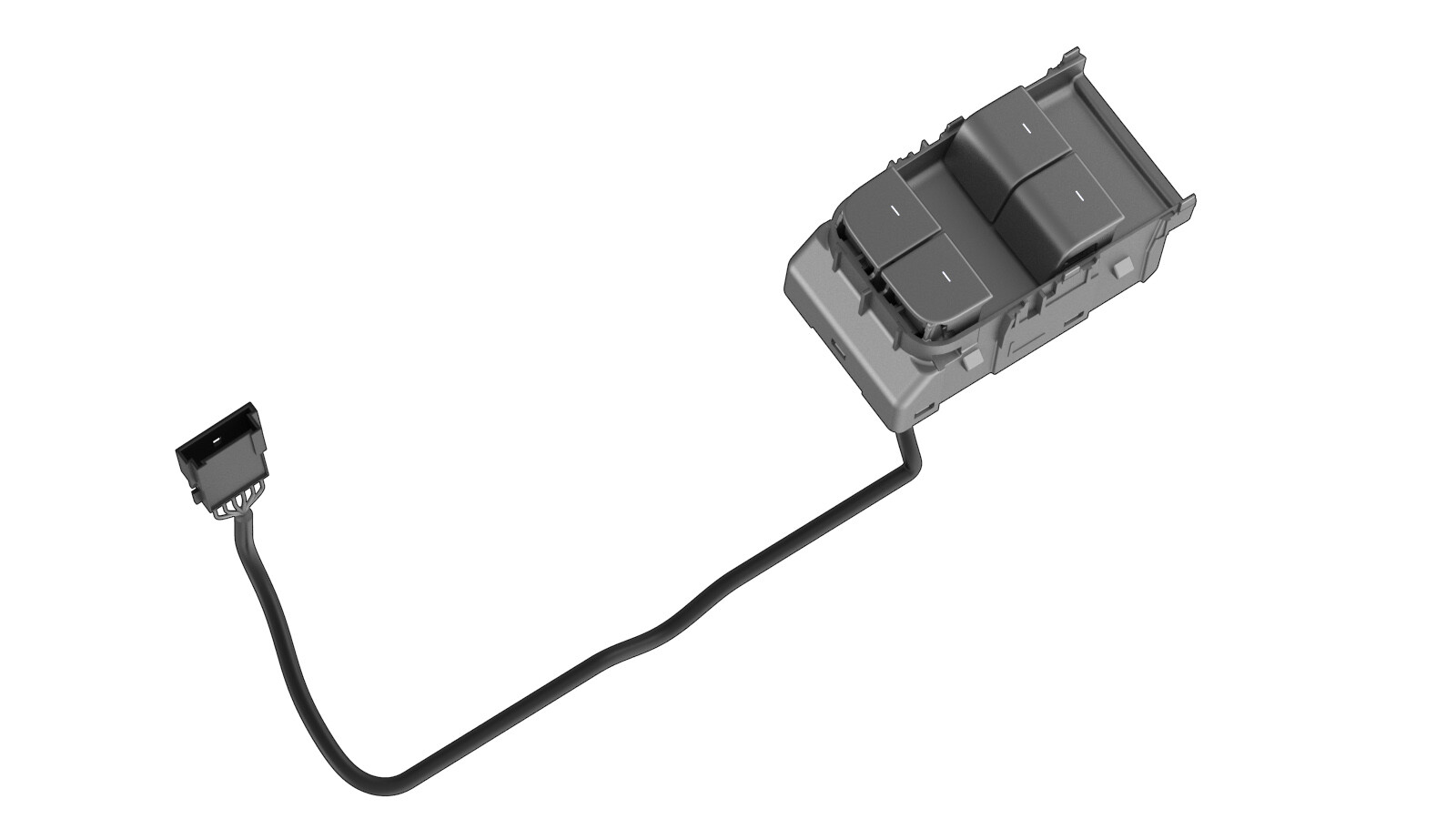

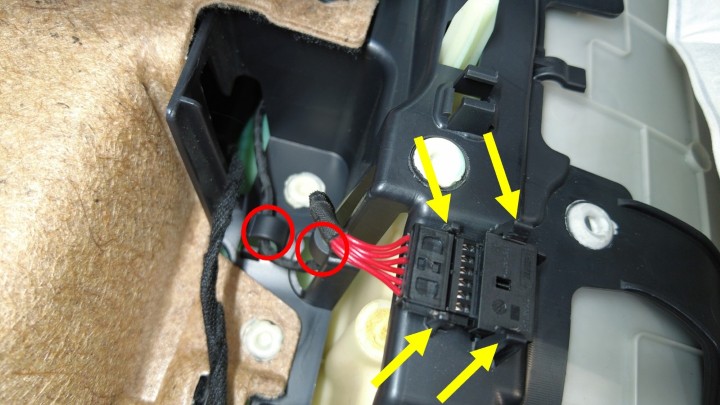

  1. 将跳线线束从新的驾驶位车窗开关上拆下。
  2. 将驾驶位车窗开关放入车内,连接电气连接器,然后紧固将开关固定到车门饰板的锁片(4 个)。
  3. 紧固卡子(7 个),将下部螺栓帽固定到左前车门饰板上。
  4. 安装将下部螺栓帽固定到左前车门饰板的螺栓。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
    • 6 英寸加长件
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  5. 升起左前车窗,关闭左前车门。
