调谐器 - 调频/高清/数字广播（拆卸和更换）

校正代码 21232102 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 9 月 26 日：添加了有关断开/连接 12 V/低压电源的步骤。

拆卸

  1. 打开左前车门，降下左前车窗。
  2. 打开掀背尾门。
  3. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  4. 如果车辆配备高效分子空气过滤器，则拆下高效空气过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和安装）。
  5. 断开 12V 电源/低压电源。请参阅12V/低压电源（断开和连接）。
  6. 拆卸掀背尾门上部饰板。请参阅饰板 - 上 - 掀背尾门（拆卸和更换）。
  7. 拆卸掀背尾门下部饰板。请参阅饰板 - 掀背尾门 - 下（拆卸和更换）。

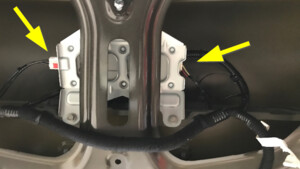

  8. 断开收音机调谐器电气连接器（2 个）。

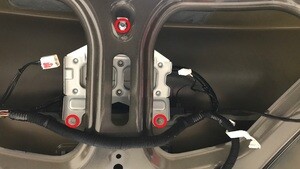

  9. 拆卸将收音机调谐器固定到掀背尾门总成的螺栓（3 个），然后将调谐器从车辆上拆下。
    8 Nm (5.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

安装

  1. 将收音机调谐器放置在掀背尾门总成上，然后安装将调谐器固定到掀背尾门的螺栓（3 个）。
    8 Nm (5.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  2. 连接收音机调谐器电气连接器（2 个）。
  3. 安装掀背尾门下部饰板。请参阅饰板 - 掀背尾门 - 下（拆卸和更换）。
  4. 安装掀背尾门上部饰板。请参阅饰板 - 上 - 掀背尾门（拆卸和更换）。
  5. 连接 12V/低压电源。请参阅12V/低压电源（断开和连接）。
  6. 如果车辆配备了高效空气过滤器，则安装高效分子空气过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和安装）。
  7. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  8. 关闭掀背尾门。
  9. 升起左前车窗，关闭左前车门。
