线束 - 掀背尾门（拆卸和更换）

校正代码 17104502 0.54 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 4 月 17 日：添加了拆卸 RH C 柱上部饰板的步骤。

拆卸

  1. 打开所有车门并降下所有车窗。
  2. 打开掀背车门。
  3. 将前排座椅向前移动。
  4. 放倒第二排 RH 座椅靠背。

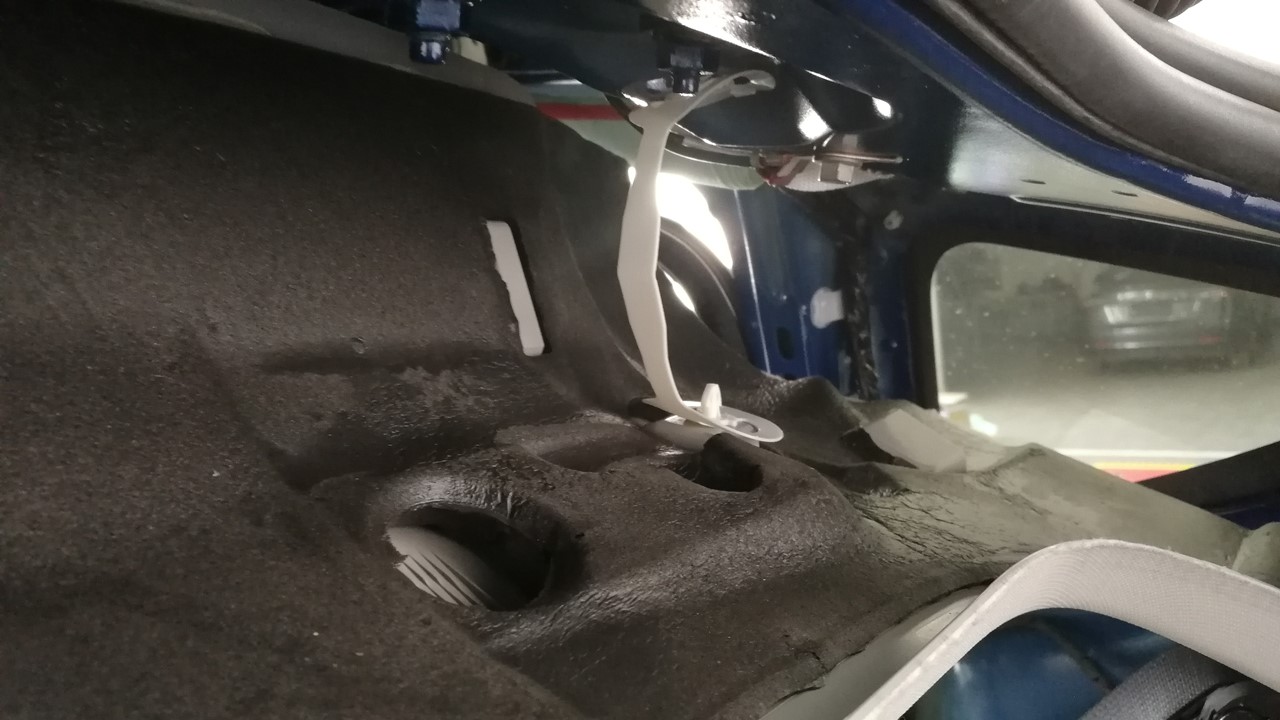

  5. 推动以打开 LH 后衣帽钩。
  6. 使用小号一字螺丝刀撬开 LH 后衣帽钩螺钉盖板。
  7. 拆下将 LH 后衣帽钩固定到车身的螺钉。
    提示： 推荐使用以下工具：
    • 梅花 T20 套筒
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
    • 2 英寸加长件
  8. 对 RH 衣帽钩重复执行第 5 步至第 7 步。
  9. 拆下掀背尾门上部饰板。请参阅饰板 - 上 - 掀背尾门（拆卸和更换）。
  10. 拆下掀背车门下部饰板。请参阅饰板 - 掀背尾门 - 下（拆卸和更换）。
  11. 断开行李箱闩锁执行机构连接器的电气线束连接。

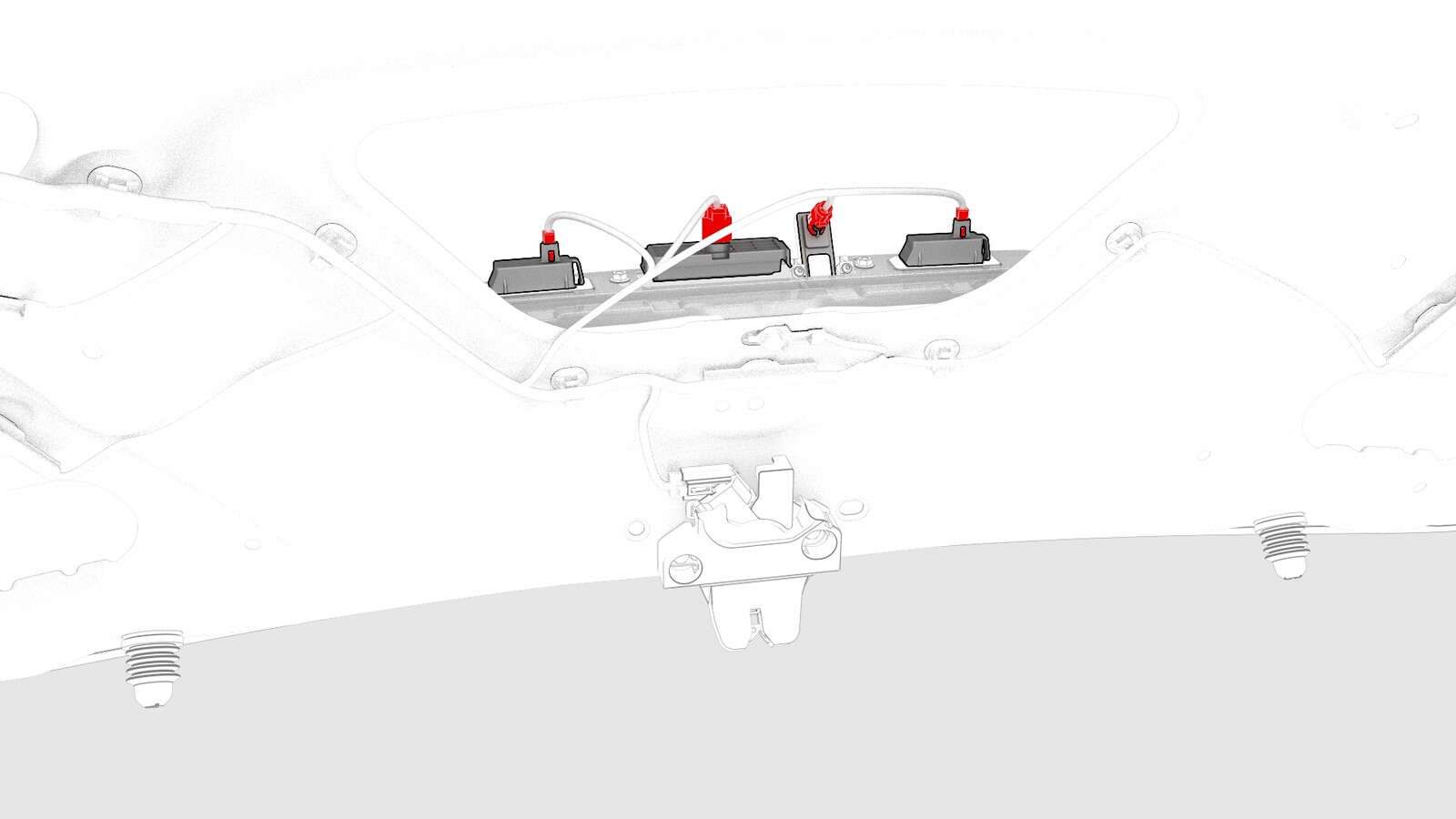

  12. 断开备用摄像头连接器、行李箱把手连接器以及 LH 和 RH 车牌灯连接器的电气线束连接。
  13. 断开收音机调谐器连接器的电气线束连接。
  14. 断开 LH 和 RH 掀背车门尾灯连接器的电气线束连接。
    图 1. LH 如图所示，RH 类似

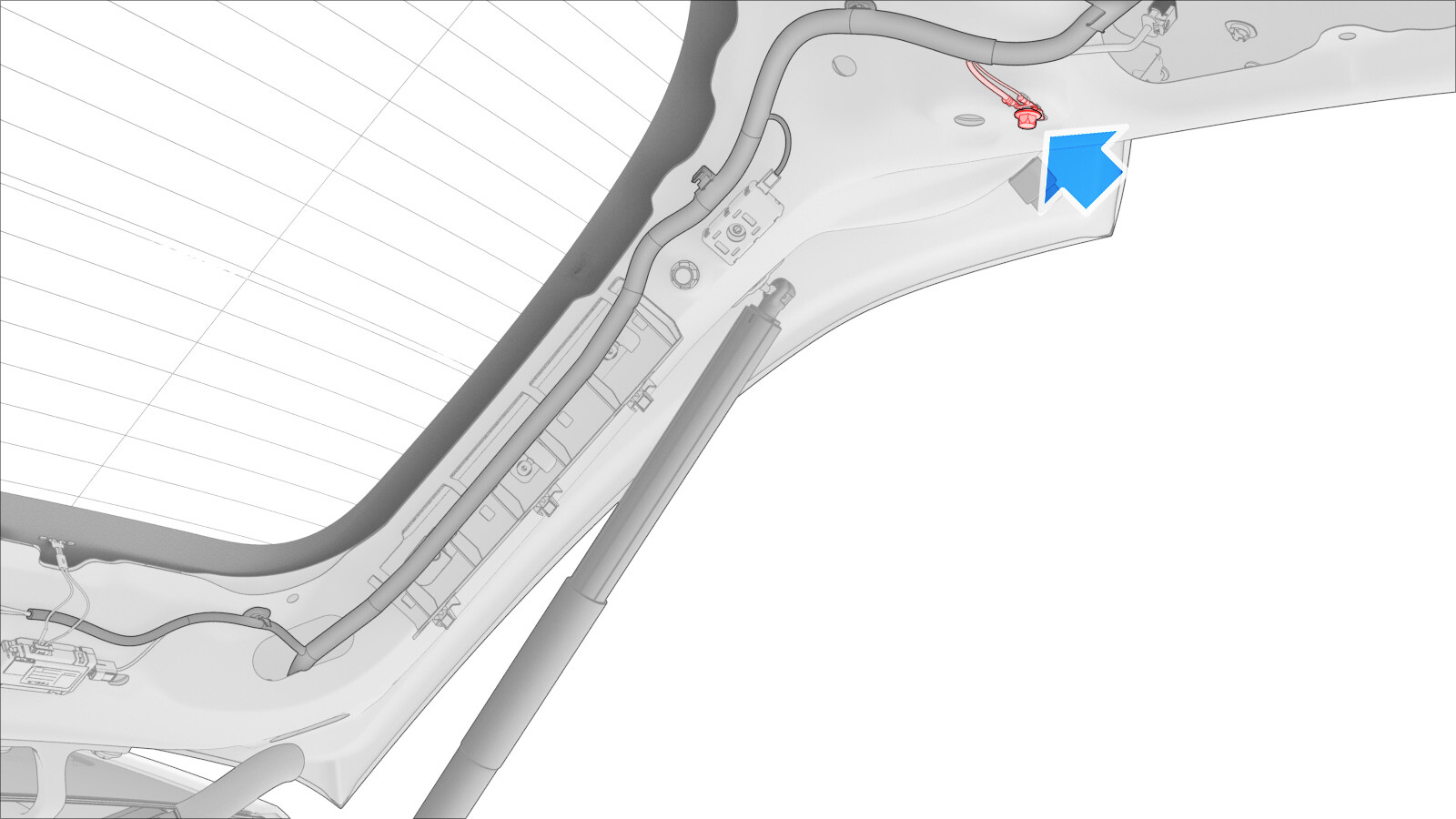

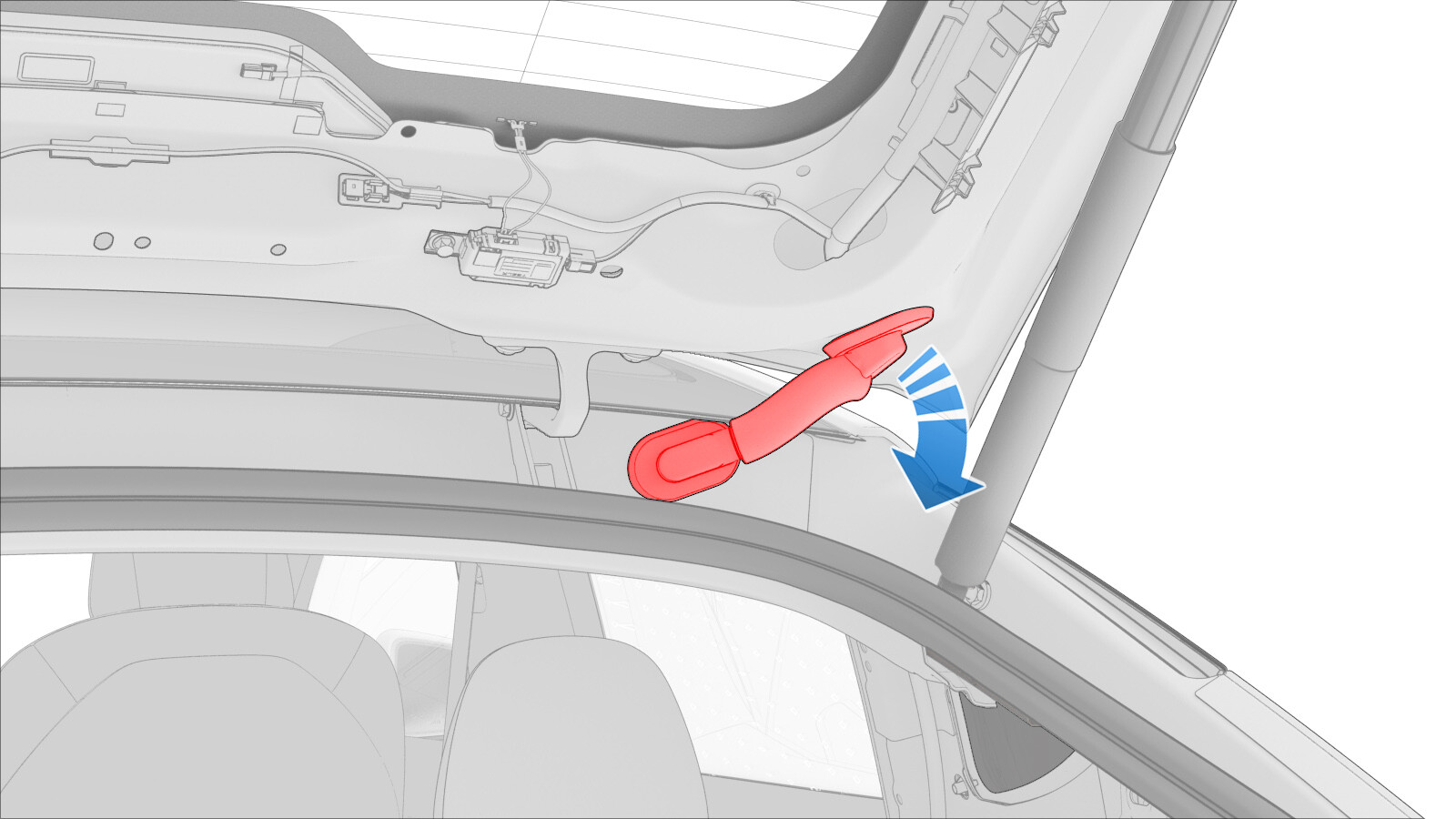

  15. 断开 LH 和 RH FM 天线放大器连接器的电气线束连接。
    图 2. LH 如图所示，RH 类似

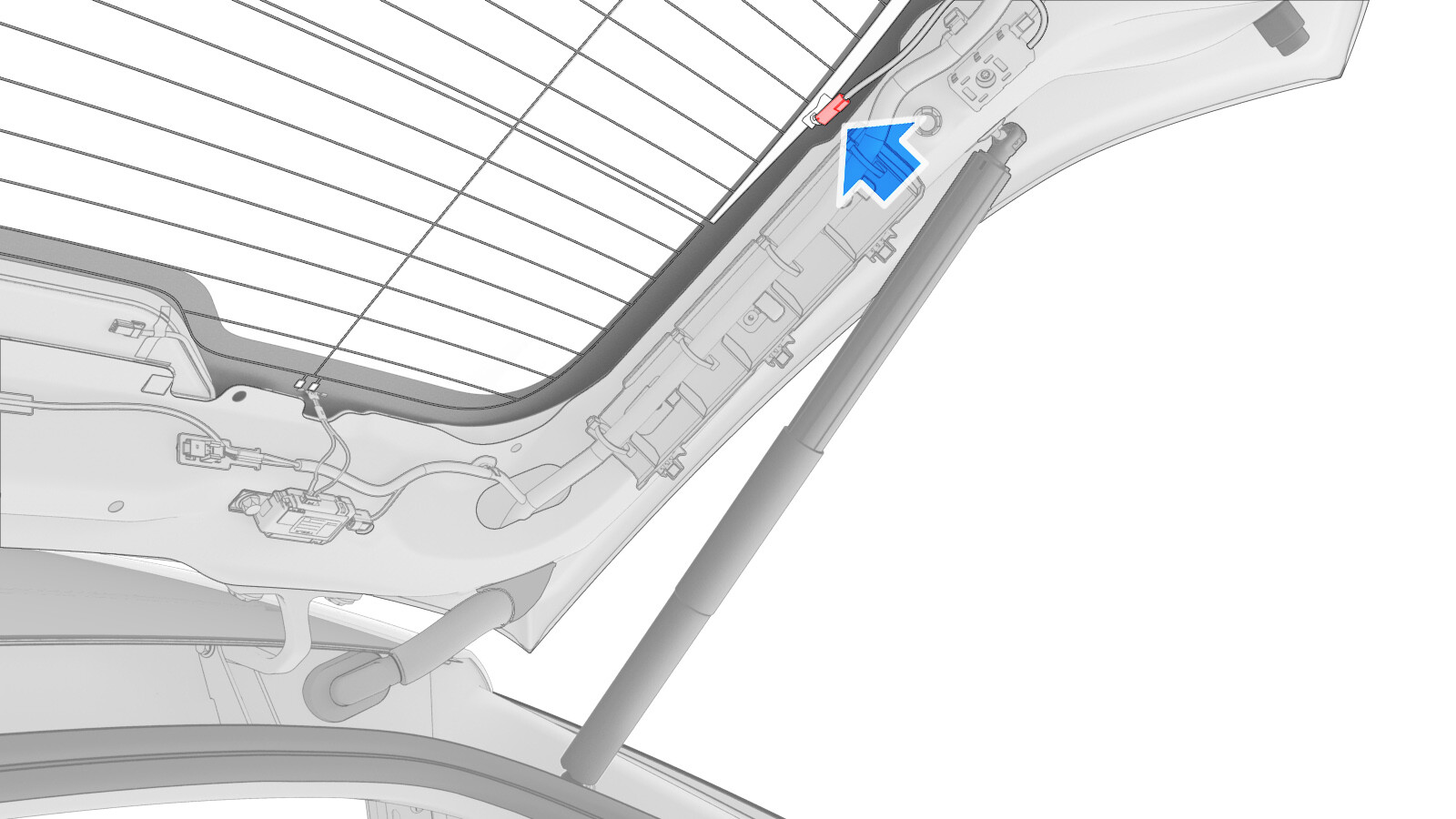

  16. 断开背光灯玻璃 RH 侧的噪音过滤器天线连接。
  17. 断开中央高位制动灯 (CHMSL) 连接器的电气线束连接。

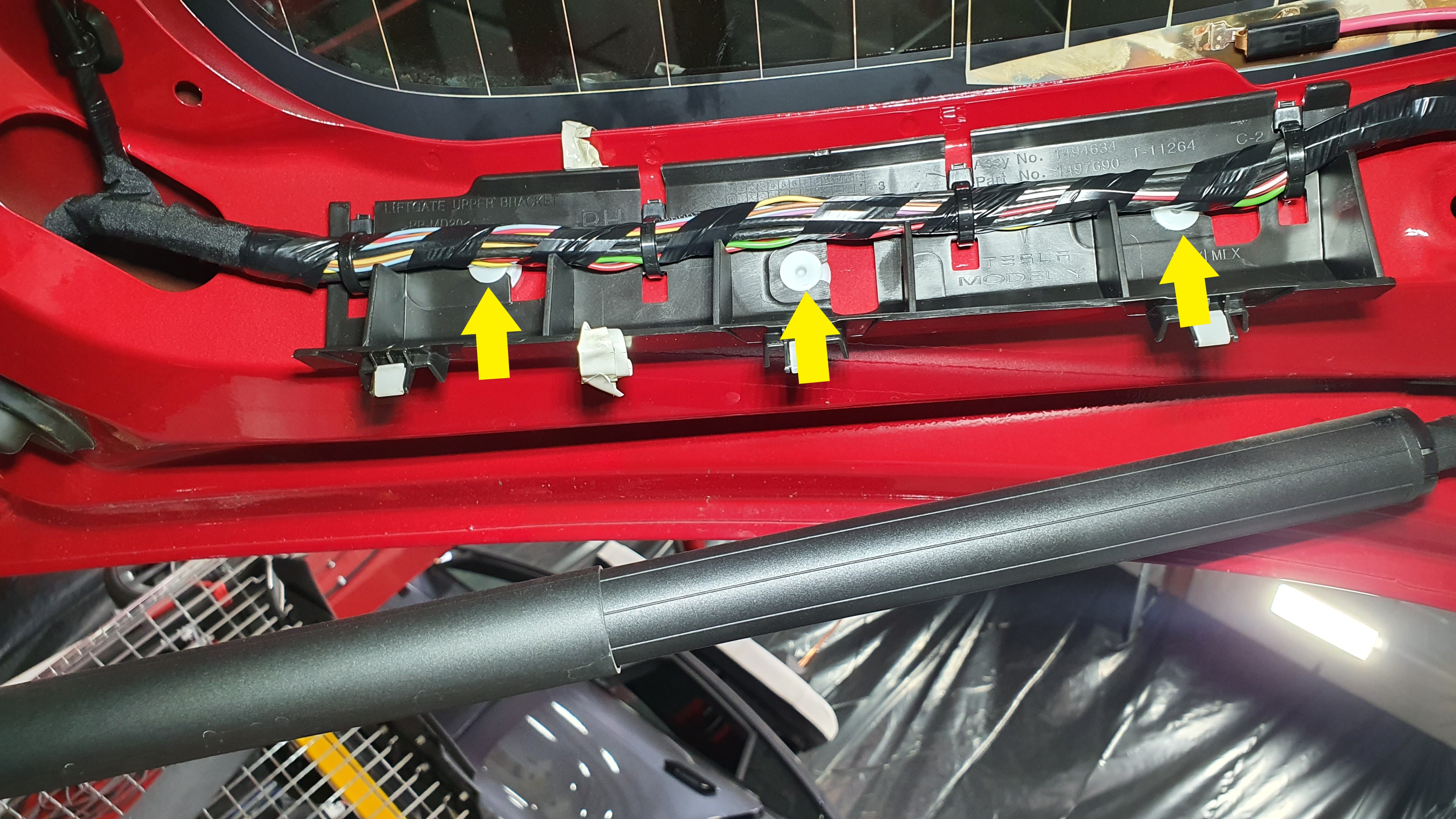

  18. 松开将掀背车门 RH 侧饰板支架固定到掀背车门的夹子 (x3)，然后从掀背车门上松开支架。
  19. 拆下掀背车门线束接地带。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    检查该螺栓。如果该螺栓是自攻型三角螺栓 (1128269-00-A)，则弃用。如果是标准螺栓 (1447438-00-A)，则可以重复使用。

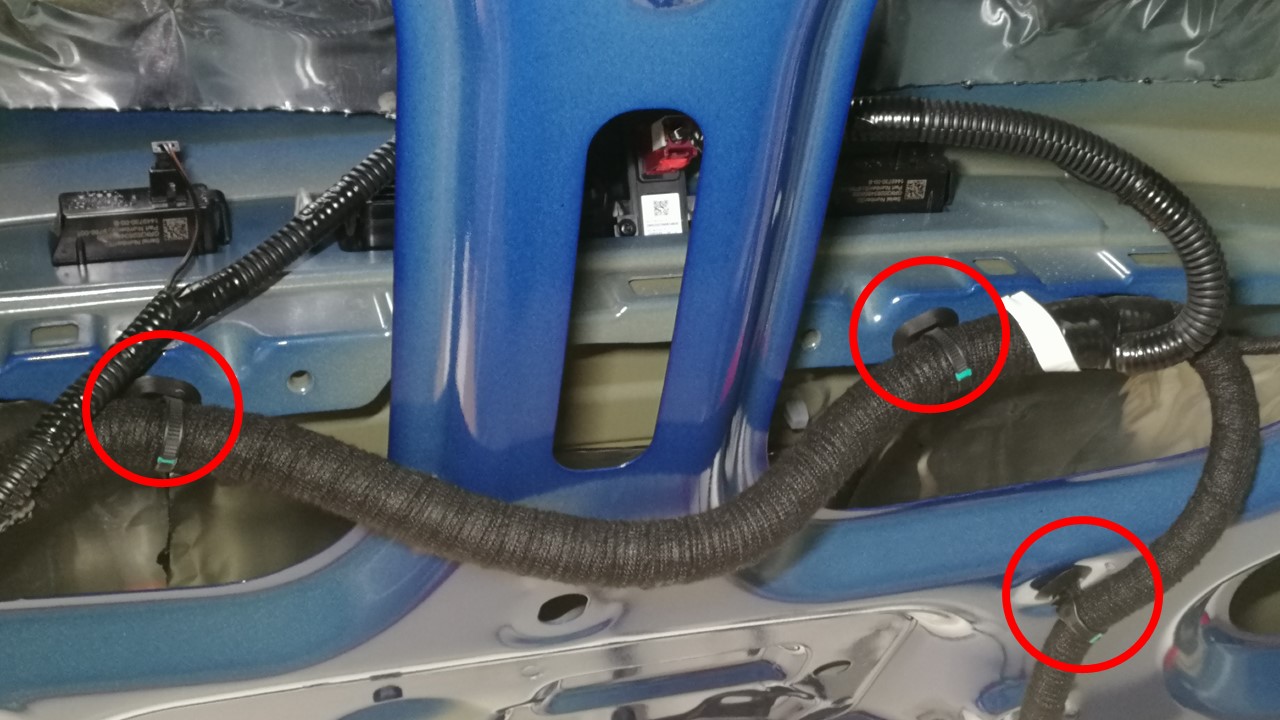

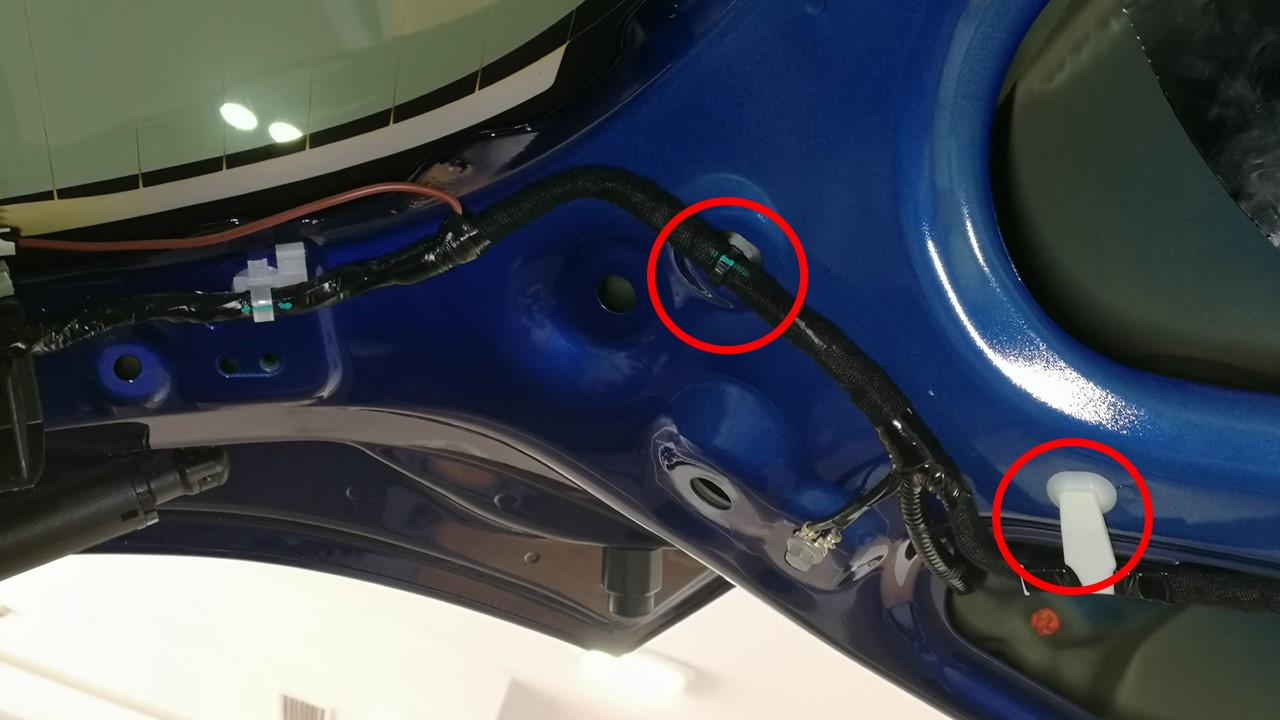

  20. 松开将掀背车门线束固定到掀背车门的夹子 (x10)。
  21. 拆下 RH C 柱上部饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
  22. 松开将顶蓬的后边缘固定到车辆的夹子 (x3)，然后从车上松开顶蓬后部。
    Informational PurposesAn informational icon, calling your attention
    注
    确保有足够的空间来拆卸连接器和接地螺栓。

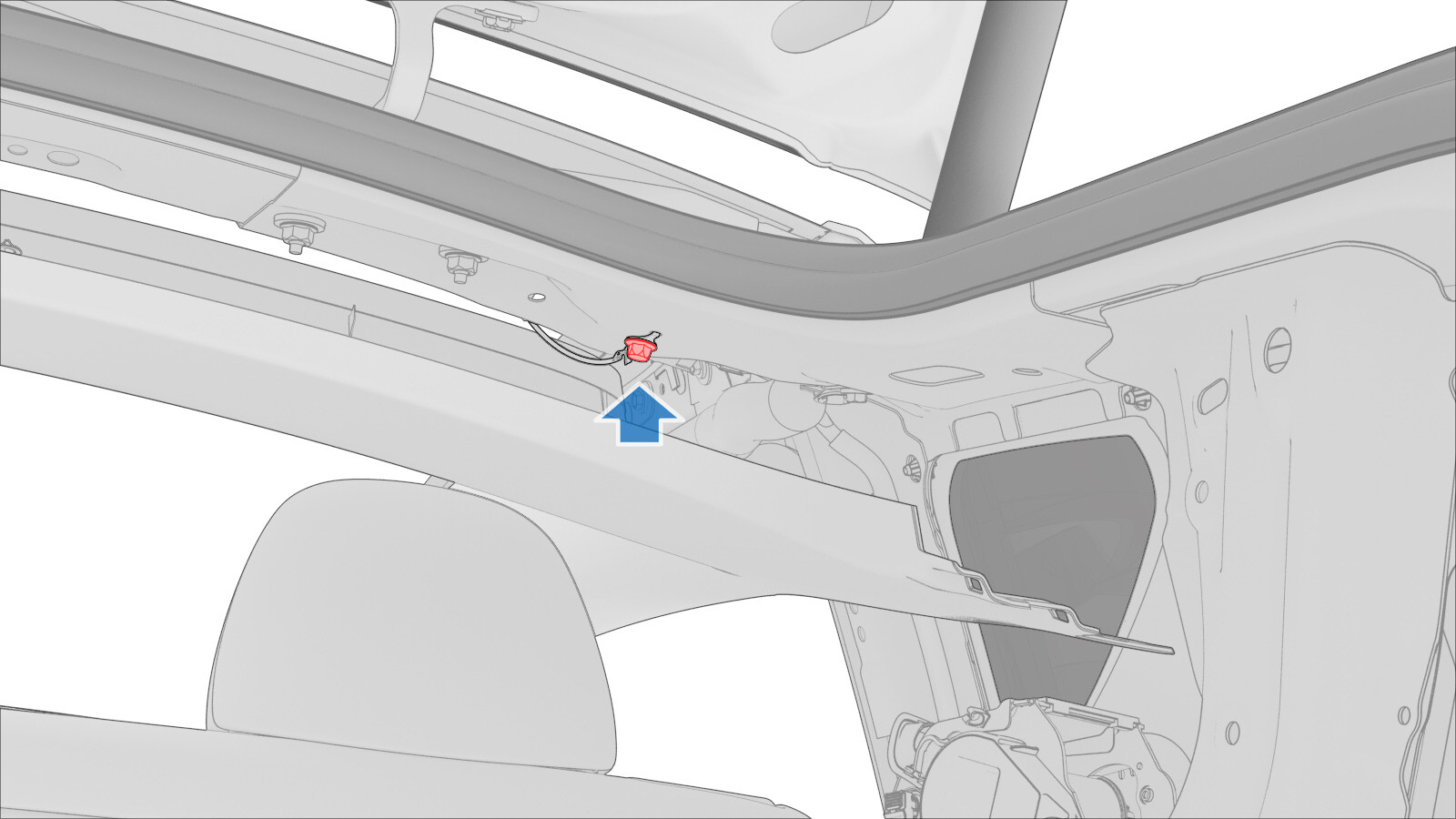

  23. 拆下掀背车门线束接地螺栓。
    8 Nm (5.9 lbs-ft)

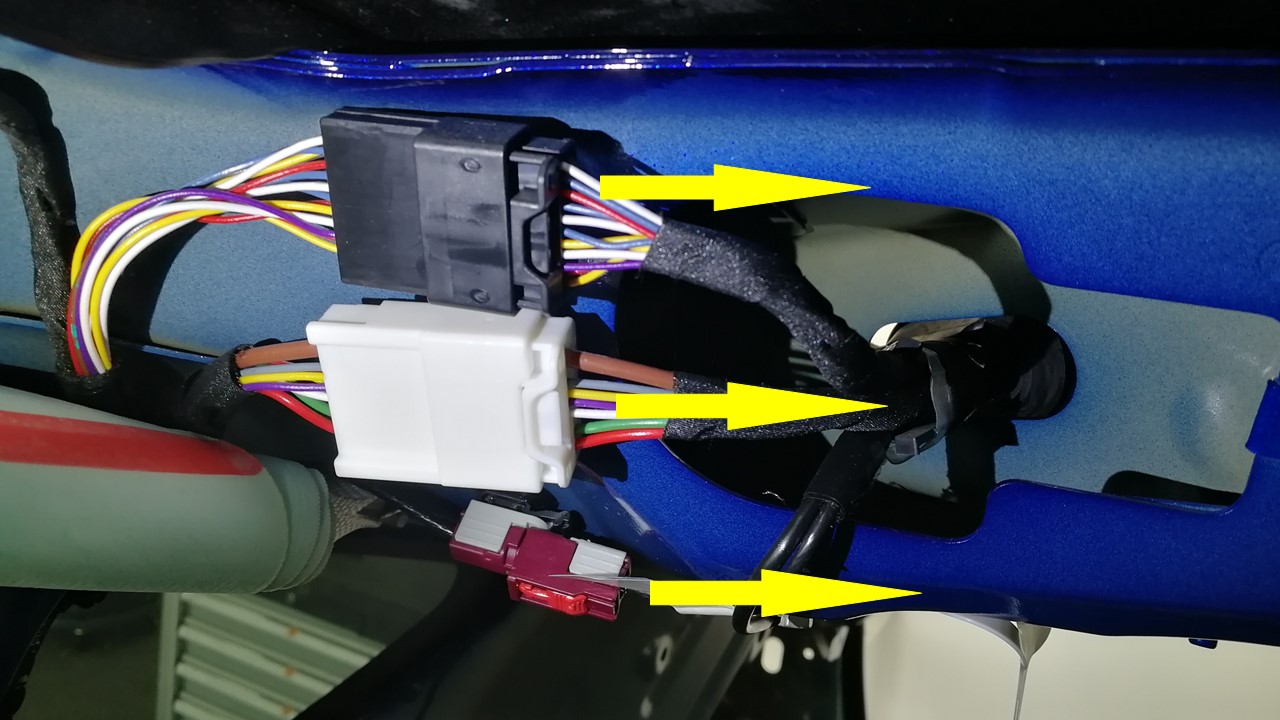

  24. 断开掀背车门线束电气连接器 (x3)。

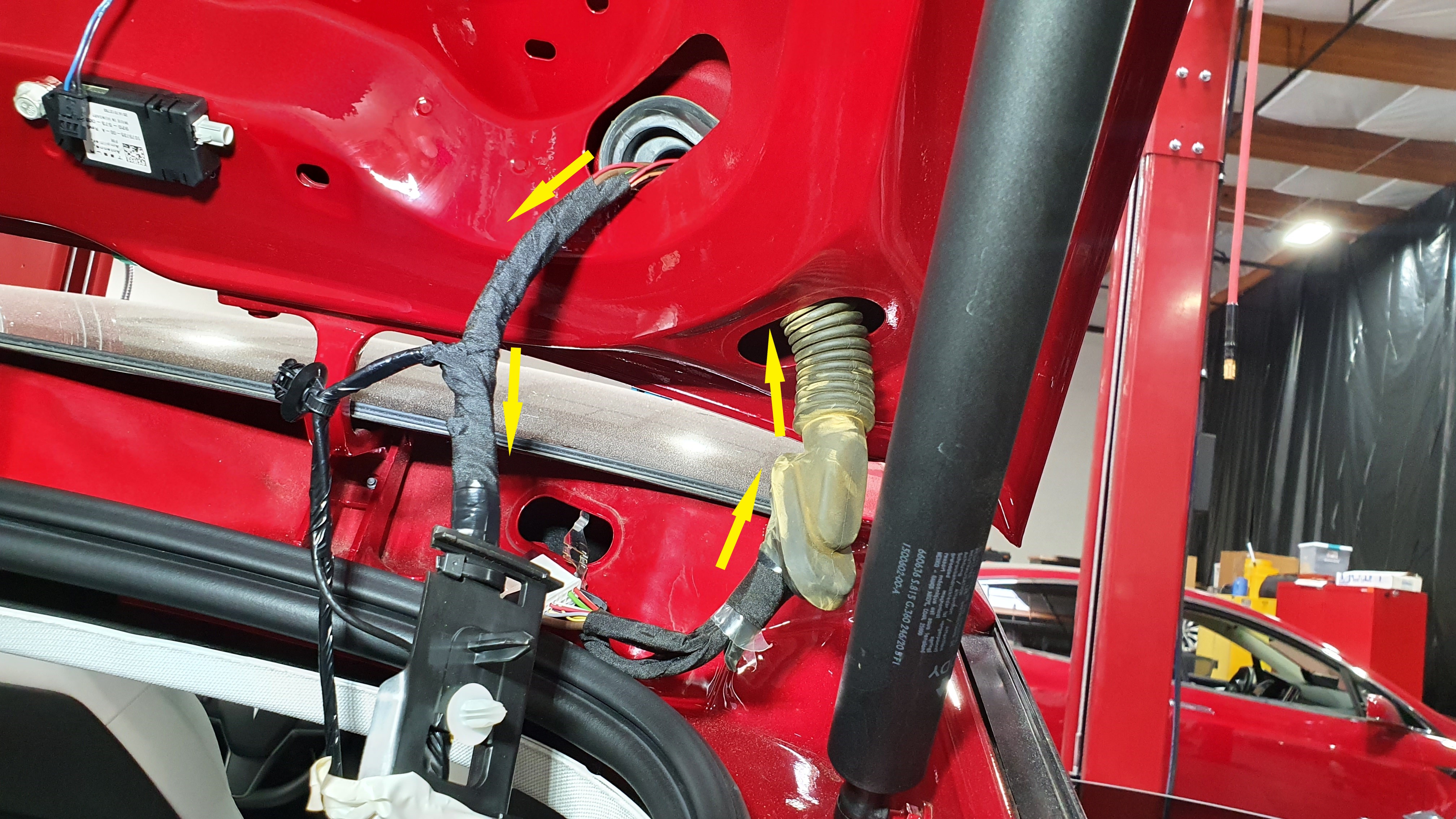

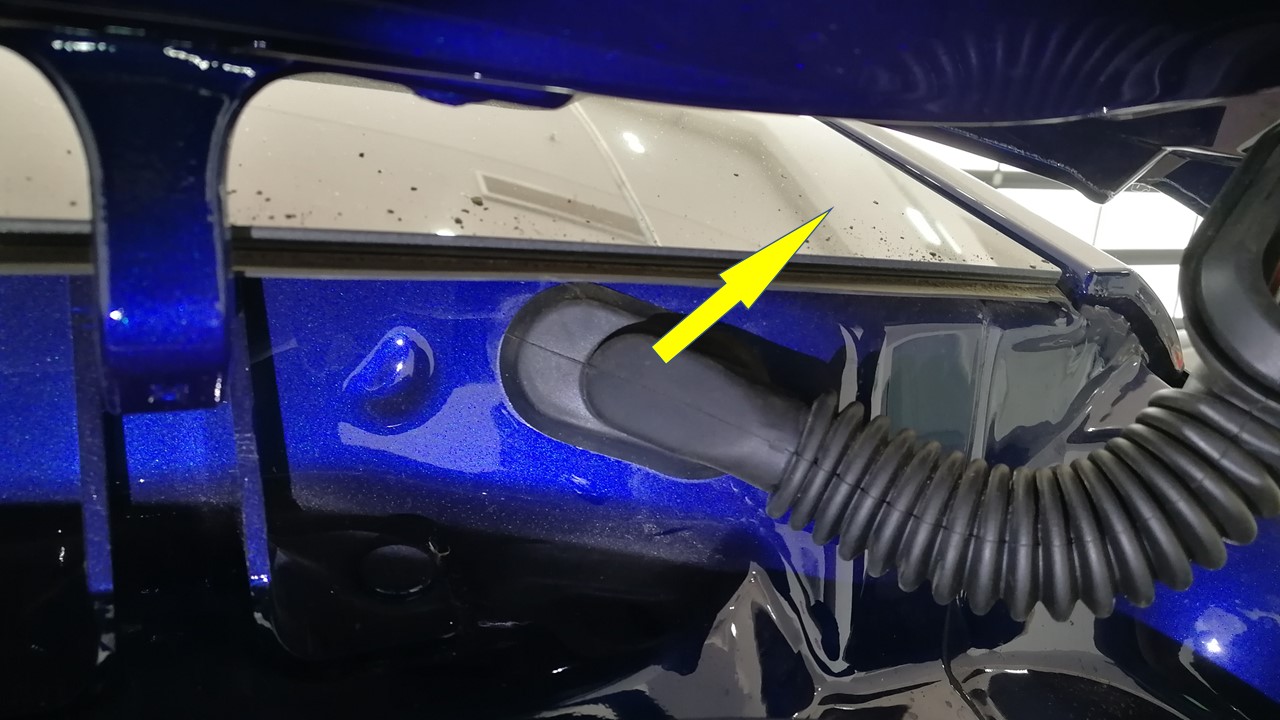

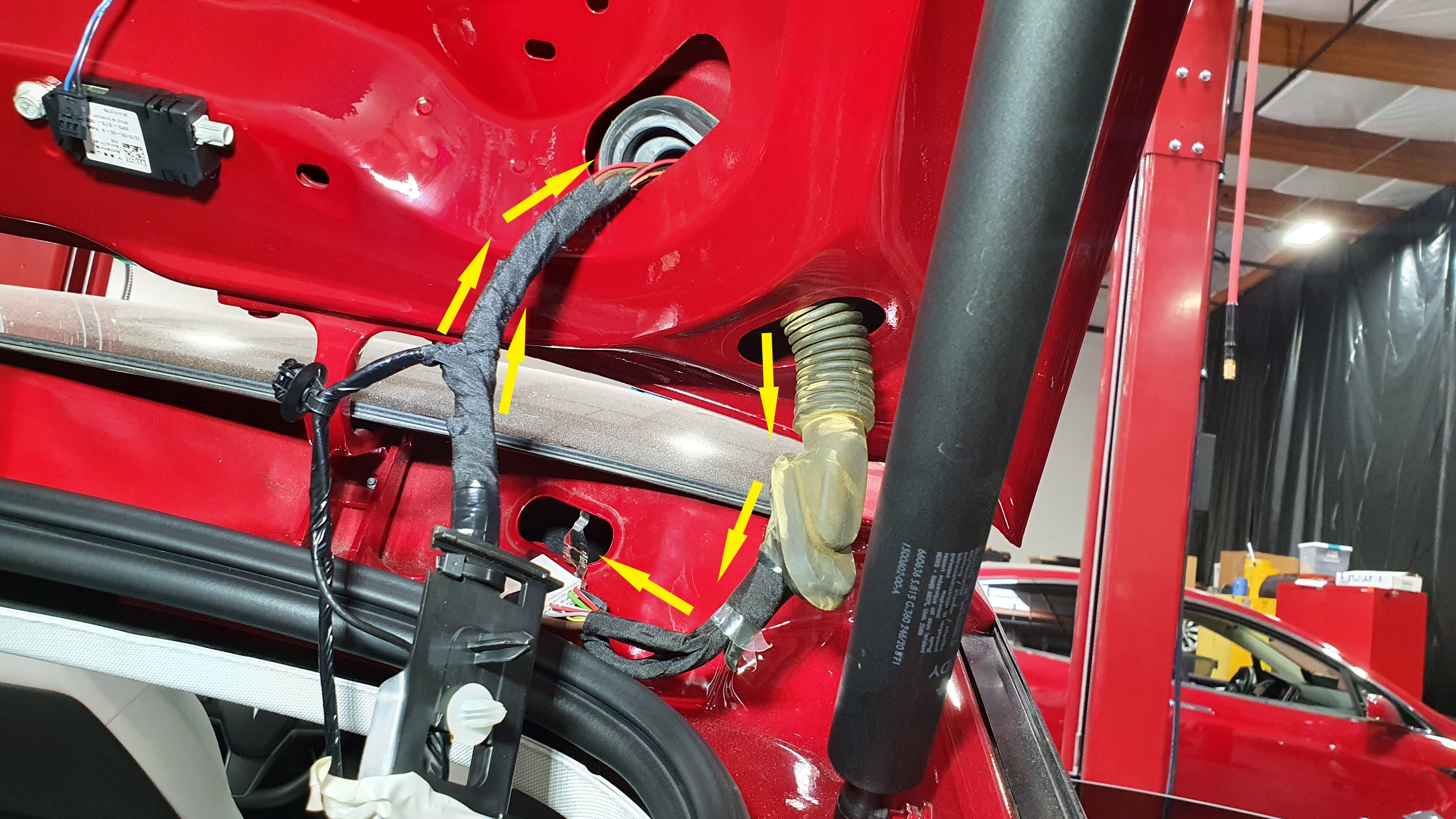

  25. 穿过检修口拆下掀背车门线束，然后将索环紧固到掀背车门总成上。

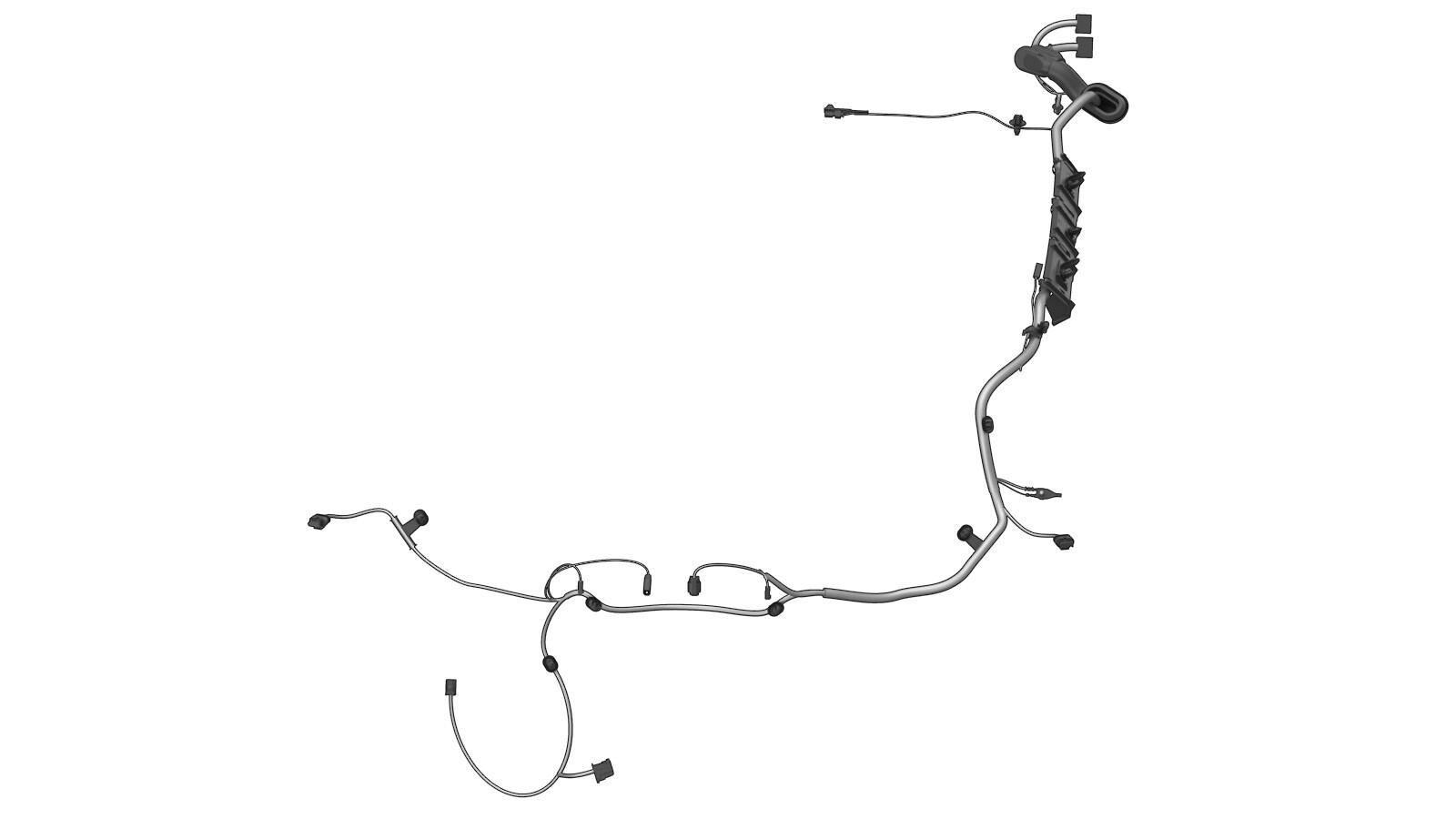

  26. 拆下掀背车门上的掀背车门线束。

安装

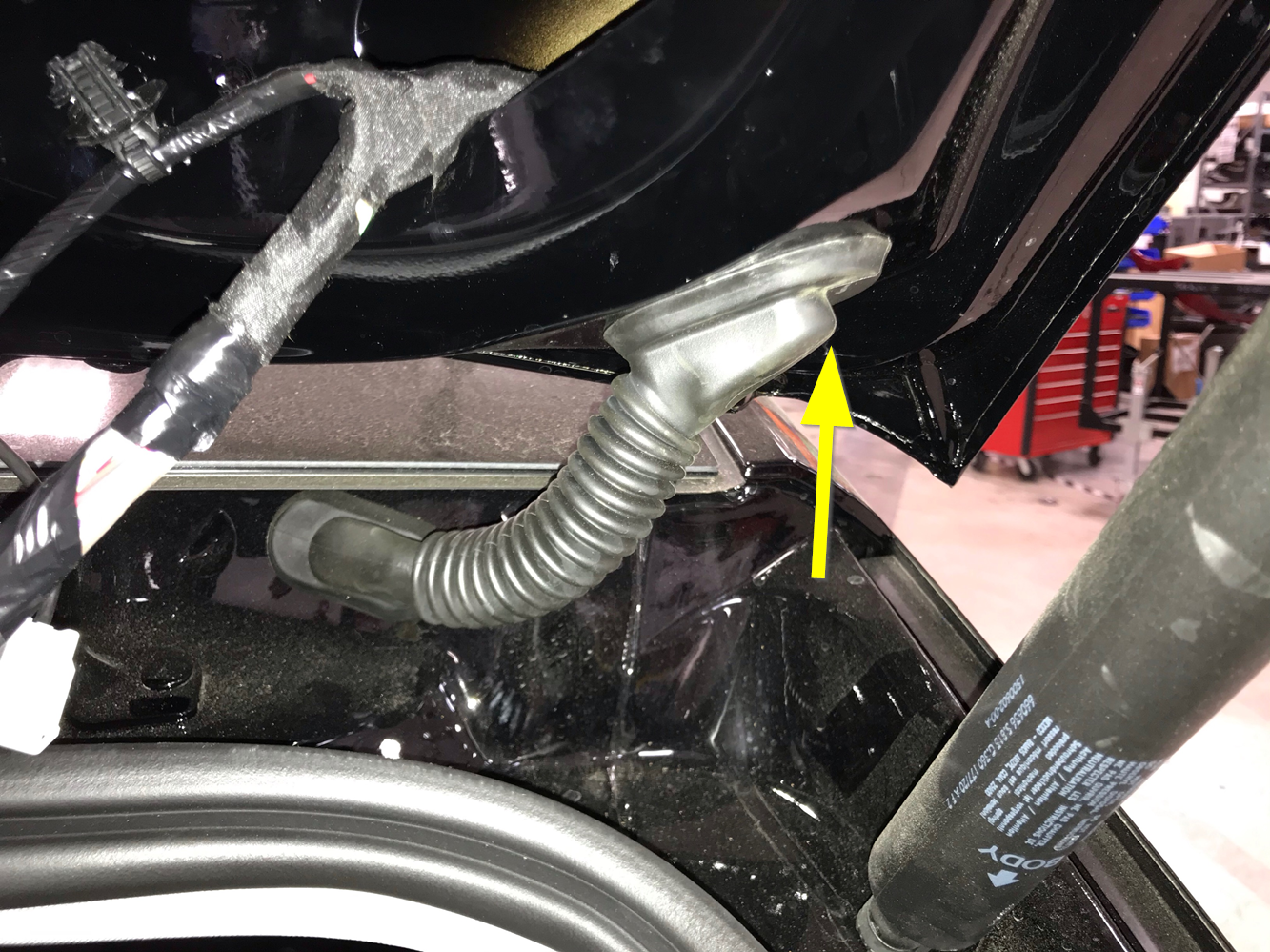

  1. 将掀背车门线束送入掀背车门，然后将索环紧固到车身和掀背车门上。
  2. 将掀背车门 RH 侧饰板支架放置到掀背车门上，然后固定将支架固定到掀背车门的夹子 (x3)。
  3. 连接掀背车门线束电气连接器 (x3)。
  4. 安装掀背车门线束接地螺栓。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    检查该螺栓。如果该螺栓是自攻型三角螺栓 (1128269-00-A)，则弃用。如果是标准螺栓 (1447438-00-A)，则可以重复使用。
  5. 固定将顶篷的后边缘固定到车辆的夹子 (x3)。
  6. 安装 RH C 柱上部饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
  7. 安装将 LH 后衣帽钩固定到车身的螺钉。
    提示： 推荐使用以下工具：
    • 梅花 T20 套筒
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
    • 2 英寸加长件
  8. 合上 LH 后衣帽钩螺钉罩。
  9. 推动以合上 LH 后衣帽钩。
  10. 对 RH 衣帽钩重复执行第 6 至 8 步。
  11. 固定将掀背车门线束固定到掀背车门的夹子 (x10)。
  12. 安装掀背车门线束接地带。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    检查该螺栓。如果该螺栓是自攻型三角螺栓 (1128269-00-A)，则弃用。如果是标准螺栓 (1447438-00-A)，则可以重复使用。
  13. 将电气线束连接到 LH 和 RH FM 天线放大器连接器。
    图 3. LH 如图所示，RH 类似
  14. 将电气线束连接到中央高位制动灯 (CHMSL) 连接器。
  15. 将噪音过滤器天线连接到背光灯玻璃 RH 侧。
  16. 将电气线束连接到 LH 和 RH 掀背车门尾灯连接器。
    图 4. LH 如图所示，RH 类似
  17. 将电气线束连接到收音机调谐器连接器。
  18. 将电气线束连接到备用摄像头连接器、行李箱把手连接器以及 LH 和 RH 车牌灯连接器。
  19. 将电气线束连接到行李箱闩锁执行机构连接器。
  20. 安装掀背车门下部饰板。请参阅饰板 - 掀背尾门 - 下（拆卸和更换）。
  21. 安装掀背尾门上部饰板。请参阅 饰板 - 上 - 掀背尾门（拆卸和更换）。
  22. 将第二排 RH 座椅折回原位。
  23. 将前排座椅移回原位。
  24. 升起所有车窗，关闭所有车门。
