制动盘 - 后 - LH(测量偏转值)

校正代码 33010200 0.35 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com
  1. 打开 LH 前车门。
  2. 降下 LH 前车窗。
  3. 启用制动踏板抑压器。
    Informational PurposesAn informational icon, calling your attention
    确认完全踩下制动踏板以避免车轮打转。
  4. 将装有 Toolbox 的笔记本电脑与车辆相连。
  5. 使用 Toolbox 松开 LH 后驻车制动钳。请参阅驻车制动 - 钳 - 后 - LH(释放)
  6. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  7. 拆下 LH 后车轮。请参阅轮毂总成(拆卸和安装)

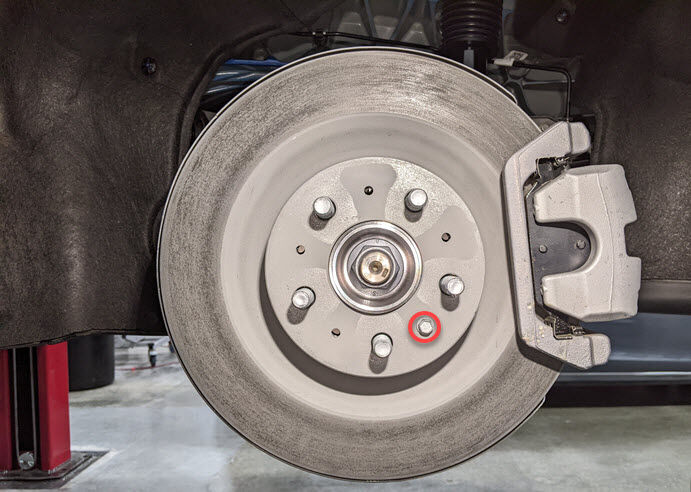

  8. 拆下将 LH 后制动盘固定到轮毂的螺栓。
    Informational PurposesAn informational icon, calling your attention
    10 毫米。扭矩 5 Nm。
    Informational PurposesAn informational icon, calling your attention
    早期生产的车辆可能未配备此螺栓,
  9. 将制动盘偏转夹紧板安装到制动盘上。
    Informational PurposesAn informational icon, calling your attention
    这将模拟正在安装的车轮,从而防止测量不准确。
    Informational PurposesAn informational icon, calling your attention
    5 个螺母。21 毫米。扭矩 100 Nm。
  10. 将车辆降低至合适的高度,然后拆下制动踏板抑压器。
  11. 部分升起车辆。
    Informational PurposesAn informational icon, calling your attention
    将车辆置于适宜的作业高度。
  12. 将制动盘偏转挠性杆安装到后止推杆螺栓上并设置用于读取。
  13. 从后制动盘端部向内测量 15 毫米并对齐数字指示器。按下指示杆和零位测量。
    Informational PurposesAn informational icon, calling your attention
    确保按下指示杆以允许双向移动并且不会触底。
  14. 标记后制动盘的顶部中心以确定起点。
  15. 将后制动盘缓慢旋转 1 整圈。
    Informational PurposesAn informational icon, calling your attention
    完成旋转时,记录数字指示器上显示的最高正值和最低负值。
    Informational PurposesAn informational icon, calling your attention
    总偏转是最高正值和最低负值之差,不得超过 0.050 毫米。如果总偏转超过 0.050 毫米,由于偏转过大,必须更换制动盘。
  16. 从后制动盘端部向内测量 30 毫米并对齐数字指示器。按下指示杆和零位测量。
    Informational PurposesAn informational icon, calling your attention
    确保按下指示杆以允许双向移动并且不会触底。
  17. 将后制动盘缓慢旋转 1 整圈。
    Informational PurposesAn informational icon, calling your attention
    完成旋转时,记录数字指示器上显示的最高正值和最低负值。
    Informational PurposesAn informational icon, calling your attention
    总偏转是最高正值和最低负值之差,不得超过 0.050 毫米。如果总偏转超过 0.050 毫米,由于偏转过大,必须更换制动盘。
  18. 从后制动盘端部向内测量 45 毫米并对齐数字指示器。按下指示杆和零位测量。
    Informational PurposesAn informational icon, calling your attention
    确保按下指示杆以允许双向移动并且不会触底。
  19. 将后制动盘缓慢旋转 1 整圈。
    Informational PurposesAn informational icon, calling your attention
    完成旋转时,记录数字指示器上显示的最高正值和最低负值。
    Informational PurposesAn informational icon, calling your attention
    总偏转是最高正值和最低负值之差,不得超过 0.050 毫米。如果总偏转超过 0.050 毫米,由于偏转过大,必须更换制动盘。
  20. 从后止推杆螺栓上拆下制动盘偏转挠性杆。
  21. 将车辆降低至合适的高度并安装制动踏板抑压器。
  22. 从后制动盘上拆下制动盘偏转夹板。
  23. 安装将后制动盘固定到轮毂的螺栓。
    Informational PurposesAn informational icon, calling your attention
    10 毫米。扭矩 5 Nm。
    Informational PurposesAn informational icon, calling your attention
    早期生产的车辆可能未配备此螺栓。
  24. 安装 LH 后车轮。请参阅轮毂总成(拆卸和安装)
  25. 长按“驻车”按钮以退出 EPB 维护模式。
    Informational PurposesAn informational icon, calling your attention
    如果需要,拆下止轮块。
  26. 拆下制动踏板抑压器。
