风管 - 高效分子空气 (HEPA)(拆卸和更换)

校正代码 18103802 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 10 月 16 日:添加了安装高效分子空气 (HEPA) 过滤器总成的步骤。

扭矩规格

表 1. 扭矩规格风管 - 高效分子空气 (HEPA)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将高效分子空气 (HEPA) 风管固定到支柱塔支架的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒
  • 棘轮/扭矩扳手
重复使用

安装

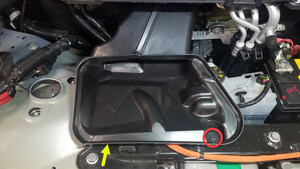

  1. 将高效分子空气 (HEPA) 风管放置在隔板螺柱(2 个)上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将高效分子空气 (HEPA) 风管错误地安装到隔板上可能会导致进水。
  2. 将高效分子空气 (HEPA) 风管放置在支柱塔支架上,然后安装将高效分子空气 (HEPA) 风管固定到支柱塔支架的螺栓。
    4 Nm (2.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 棘轮/扭矩扳手
  3. 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)
