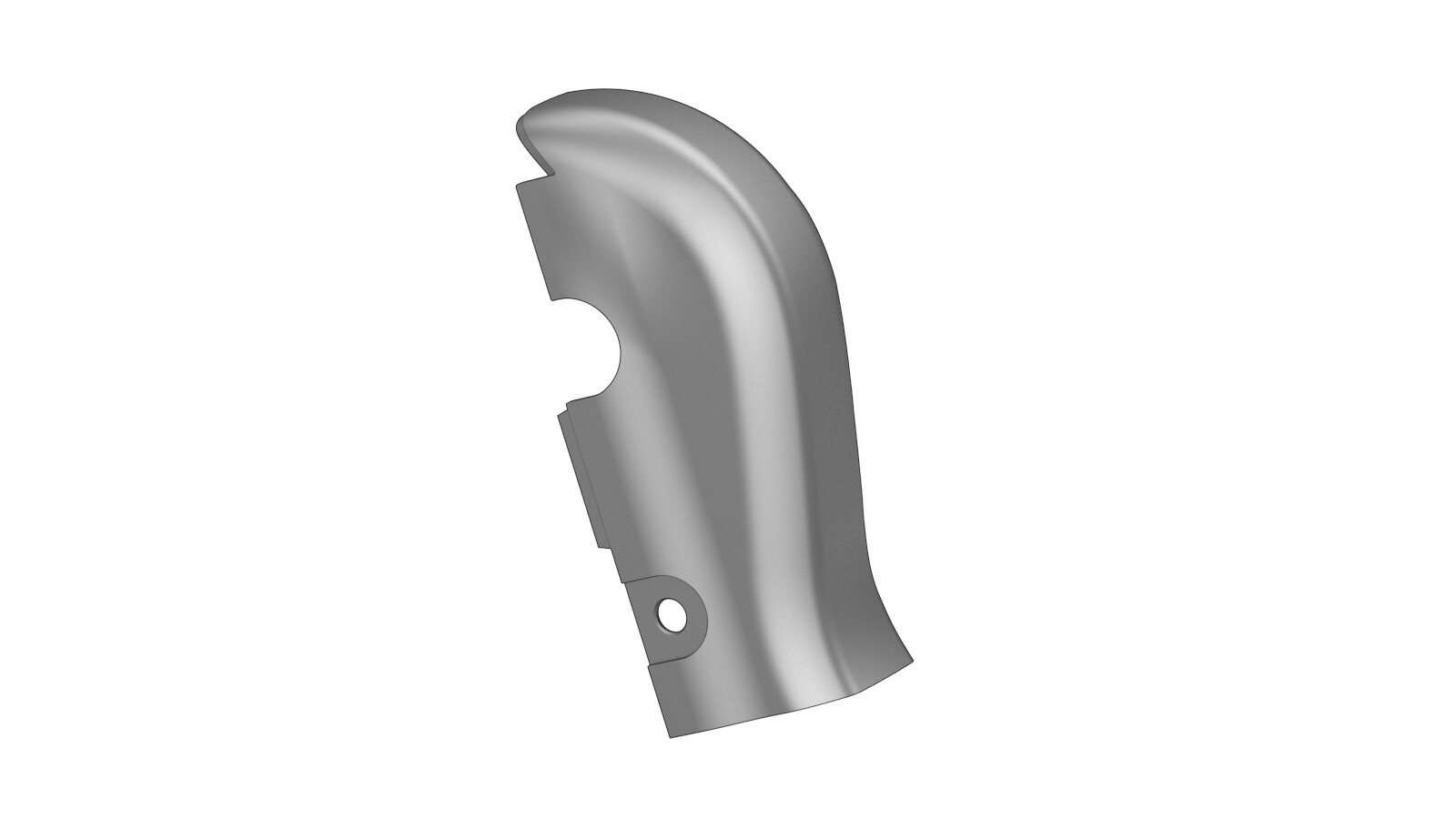

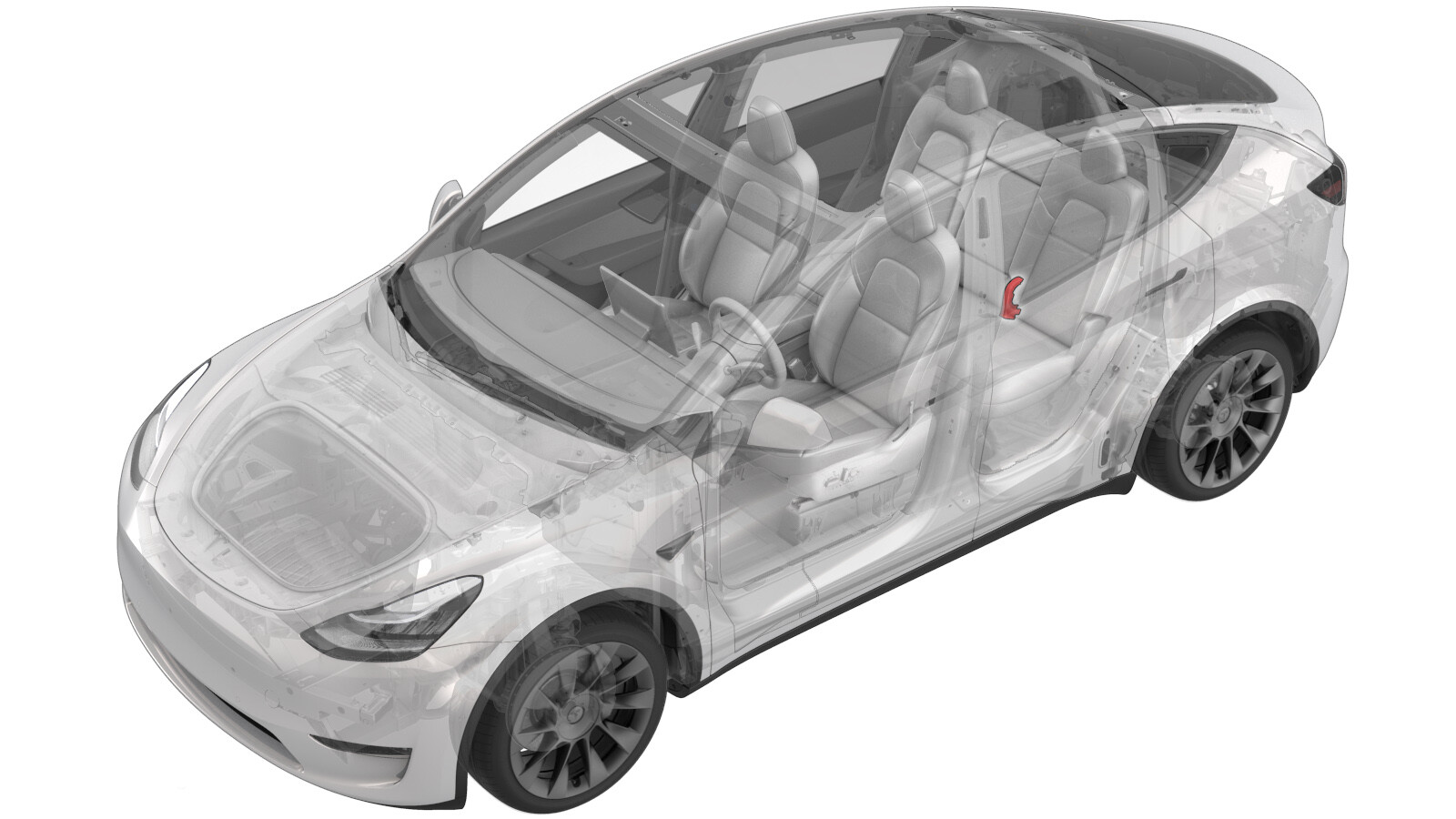

B 柱盖板 - 外侧 - 第二排 - 中间(拆卸和更换)

校正代码 13084502 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

拆卸

  1. 打开全部 4 个车门并完全降下全部车窗。
  2. 将前排座椅移至最前端。
  3. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  4. 折叠第二排中间座椅靠背总成。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    不要让座椅靠背承受任何额外的重量。否则可能会损坏座椅骨架的对齐锁片,从而导致以 60/40 比例分割的座椅靠背之间出现不平整。
  5. 拆下第二排中间头枕。请参阅头枕 - 第二排 - 中间(拆卸和更换)
  6. 拆下第二排中间靠背开关。请参阅靠背开关 - 座椅靠背 - 第二排 - 中间(拆卸和更换)
  7. 使用饰板工具,按从座椅底部到顶部的顺序松开将中央背板固定到座椅的夹子,然后从座椅总成拆下面板。

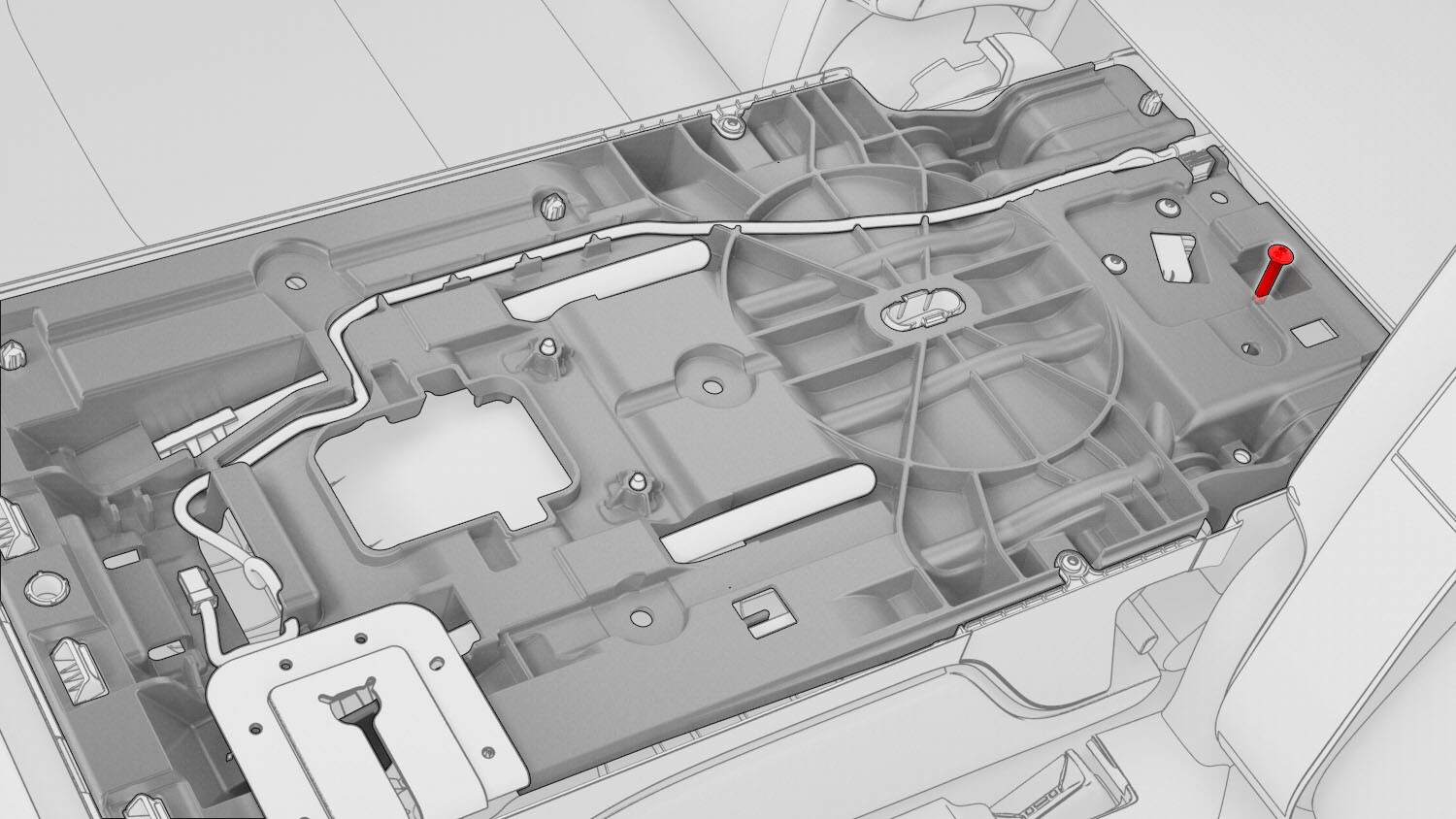

  8. 拆下将第二排中间/20 腰部支撑块固定到第二排座椅的螺钉。
    1.5 Nm (1.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • T20 梅花套筒
  9. 将 60 座椅扶起至垂直位置。

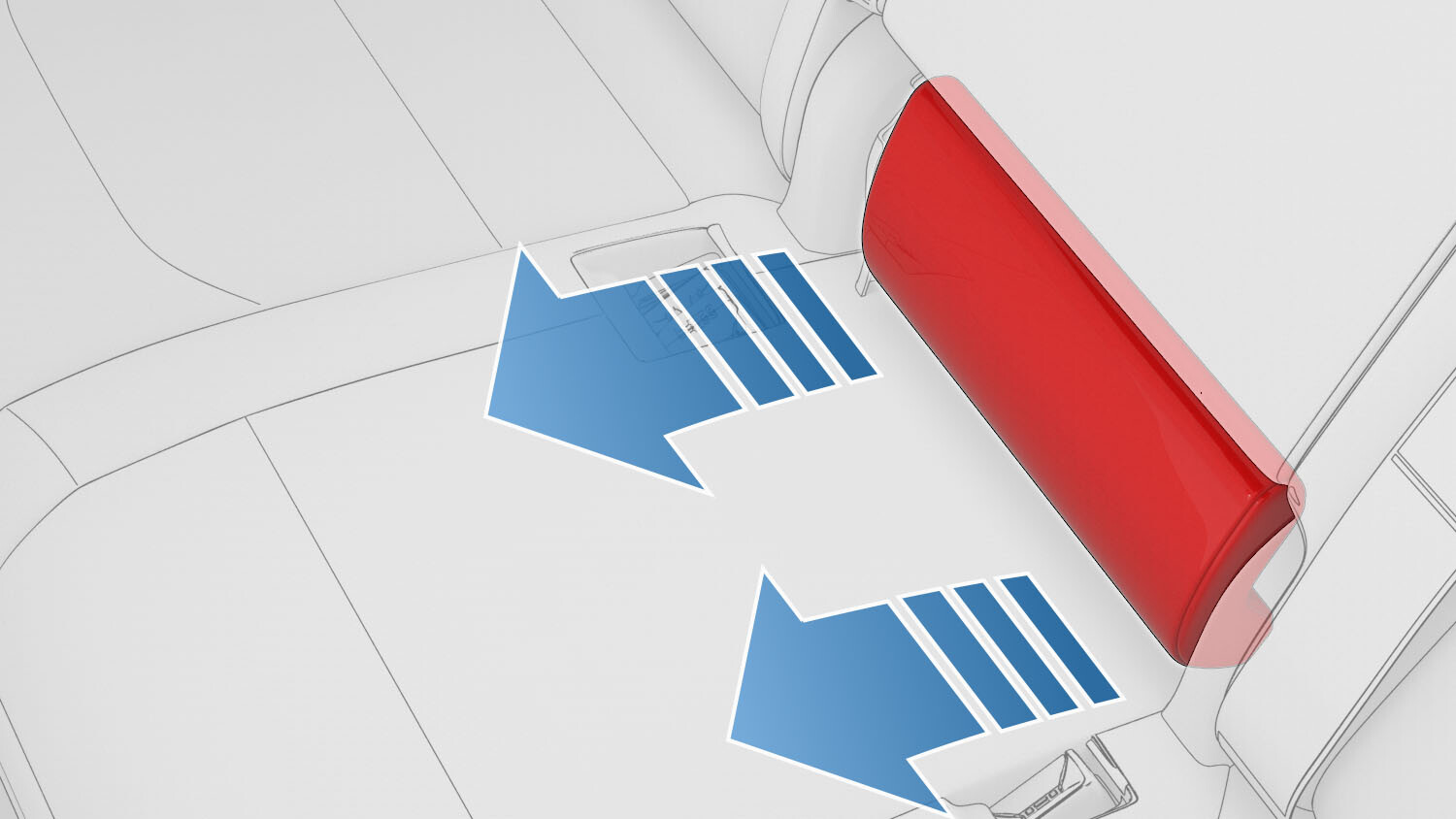

  10. 松开将座椅支撑块固定到座椅总成的夹子 (x2),然后从车上拆下座椅支撑块。
    Informational PurposesAn informational icon, calling your attention
    同时向外拉承梁以方便拆下。
  11. 松开固定中央外侧 B 柱盖板的夹子,然后从座椅上拉起盖板。

安装

安装程序与拆卸程序相反。
