制动液排放/冲洗

校正代码 33031202 1.08 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 6 月 18 日：更正了制动钳排放阀的扭矩值。
  • 2023 年 12 月 19 日：删除了不必要的步骤。
  • 2023 年 12 月 8 日：更新了制动器刚度例行程序。
此程序需要使用专用工具：
  • 1080578-00-C 制动器排放装置适配器，Model 3 (Leitenberger B648W US)
  • 1086618-01-A 集液瓶

程序

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

制动液会溶解车漆。站在车旁，使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。

Informational PurposesAn informational icon, calling your attention
注

根据当地的环境法规处理使用过的制动液。

  1. 检查排放器维修工具外观。
  2. 举升车辆，拆下所有四个轮毂。请参阅轮毂总成（拆卸和安装）。
  3. 将车辆降低至作业高度。
  4. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  5. 清洁制动液储液罐通风盖周围的区域，然后拆下此盖。
  6. 在储液罐中添加清洁的制动液至最大液位。
  7. 将压力排放器适配器安装到车辆制动液储液罐上。
  8. 将电源连接到排放器工具，然后开启排放器工具。
  9. 将制动液排放储液罐压力设置为 30 PSI，然后将制动液排放储液罐连接到制动液排放适配器。
  10. 将车辆与 Toolbox 3 相连。
  11. 在 Toolbox 中，点击Action/Autodiag选项卡，然后搜索 “bleed”。
  12. 先排放左前制动钳。
  13. 取下制动钳外部排放阀盖，将集液瓶连接到阀门上。
  14. 打开外部排放阀，观察制动液从制动钳中流出。
  15. 在 Toolbox 中，开启特定制动钳的任务。
    • 对左前和右后制动钳运行PROC_ESP_FRONT-L-REAR-R-BRAKE-BLEEDSearch for routine in ToolboxFL and RR brake bleed procedureChassis / Brakes - Brake Bleed FL-RRChassis / Brakes - Brake Bleed FL-RR程序。
    • 对右前和左后制动钳运行PROC_ESP_FRONT-R-REAR-L-BRAKE-BLEEDSearch for routine in ToolboxFR and RL brake bleed procedureChassis / Brakes - Brake Bleed FR-RLChassis / Brakes - Brake Bleed FR-RL程序。
  16. 泵停止运行后或制动钳中流出不带气泡的清洁制动液后，关闭排放阀
  17. 确保储液罐没有排空，还要确保集液瓶没有溢出。
    Informational PurposesAn informational icon, calling your attention
    注
    如果储液罐已排空，必须对其进行重新加注，然后从第6步开始重复整个程序。
  18. 重复第14步至第17步，直至制动钳中流出不带气泡的清洁液体。
  19. 重复第13步至第18步，完成内侧排放阀相关操作，再次重复，完成外侧排放阀相关操作。
  20. 取下集液瓶，并安装排放阀盖。
  21. 紧固排放阀:

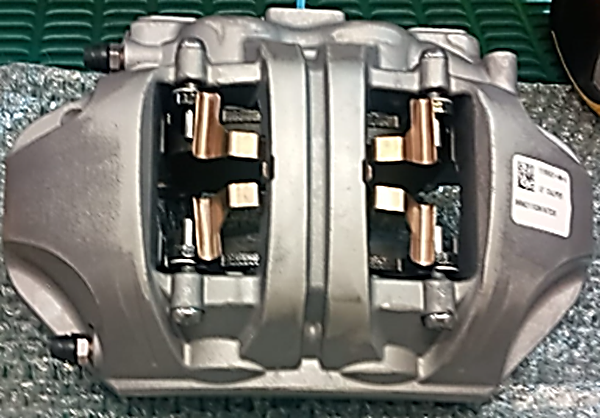

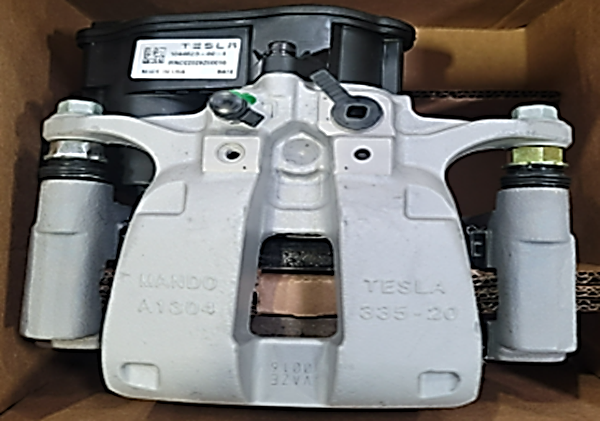

    Mando 制动钳

    10 Nm (7.4 lbs-ft)

    Hitachi 制动钳

    12 Nm (8.8 lbs-ft)

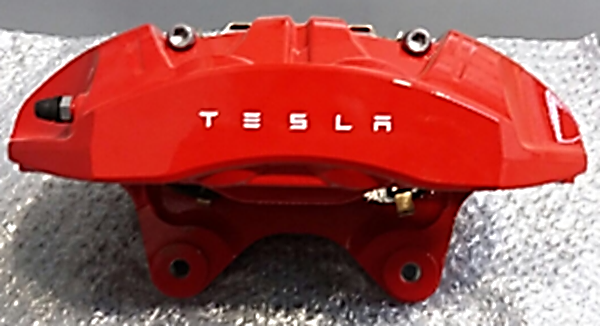

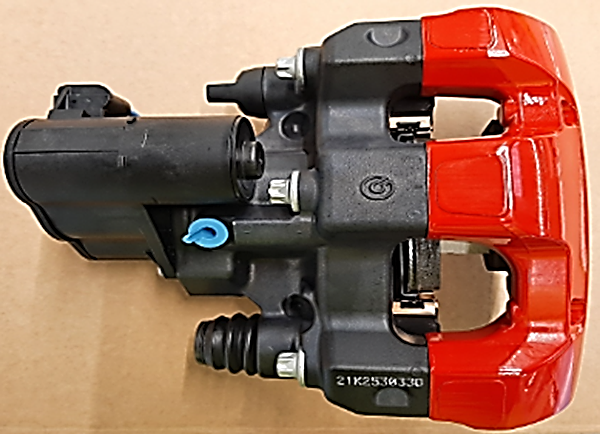

    Brembo 制动钳

    18.5 Nm (13.6 lbs-ft)
  22. 将储液罐再充注至最高液位，正确地处理集液瓶中的液体。
  23. 对右前制动钳重复第13步至第22步。
  24. 再排放右后制动钳。
  25. 取下制动钳排放阀盖，将集液瓶连接到阀门上。
  26. 在 Toolbox 中，开启特定制动钳的任务。
    • 对左前和右后制动钳运行PROC_ESP_FRONT-L-REAR-R-BRAKE-BLEEDSearch for routine in ToolboxFL and RR brake bleed procedureChassis / Brakes - Brake Bleed FL-RRChassis / Brakes - Brake Bleed FL-RR程序。
    • 对右前和左后制动钳运行 PROC_ESP_FRONT-R-REAR-L-BRAKE-BLEEDSearch for routine in ToolboxFR and RL brake bleed procedureChassis / Brakes - Brake Bleed FR-RLChassis / Brakes - Brake Bleed FR-RL
  27. 打开排放阀，观察制动液从制动钳中流出。
  28. 泵停止运行后或制动钳中流出不带气泡的清洁制动液后，关闭排放阀
  29. 确保储液罐没有排空，还要确保集液瓶没有溢出。
    Informational PurposesAn informational icon, calling your attention
    注
    如果储液罐已排空，必须对其进行重新加注，然后从以下步骤开始重复整个程序： 6
  30. 重复第26步至第29步，直至制动钳中流出不带气泡的清洁液体。
  31. 取下集液瓶，并安装排放阀盖。
  32. 紧固排放阀:

    Mando 制动钳

    10 Nm (7.4 lbs-ft)

    Hitachi 制动钳

    12 Nm (8.8 lbs-ft)

    Brembo 制动钳

    18.5 Nm (13.6 lbs-ft)
  33. 将储液罐再充注至最高液位，正确地处理集液瓶中的液体。
  34. 对左后制动钳重复第25步至第33步。
  35. 从储液罐上取下压力该并安装通风盖。
  36. 将制动踏板压下几次以确认感觉和操作正常。
  37. 使用Toolbox 3：
    1. 选择Actions选项卡，然后搜索 “刚度”。
    2. 选择 ODIN 例行程序TEST_BRAKE_X_STIFFNESS-TEST-SERVICESearch for routine in ToolboxIBST Stiffness Test - Service - BURNISHED/UNBURNISHEDChassis / Brakes - Brake Stiffness Test，然后点击例行程序链接。
    3. 如果已更换制动片或制动盘，请在 “Action_Type” 下选择UNBURNISHED。否则请选择BURNISHED。
    4. 点击RUN，然后等待例行程序完成。
      Informational PurposesAn informational icon, calling your attention
      注
      测试期间，请勿踩下制动踏板。
  38. 如果刚度测试因为未达到最低压力而失败，请从步骤11开始重复执行排放程序。
  39. 安装所有四个轮毂，降下车辆。请参阅轮毂总成（拆卸和安装）。
  40. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  41. 重复踩下制动踏板，直至感受到刹车稳定有力。
  42. 进行道路测试，期间进行多次急刹，确保制动踏板触感及刹车性能正常。
