赛车座椅 - 座椅 - 驾驶位(拆卸和更换)

校正代码 13012412 1.20 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利,可能会造成人身伤害。将座椅从车辆上拆下时,以及在座椅底座上或其附近执行相关操作时,请佩戴防割手套。

拆卸

  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  2. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  3. 拆下驾驶位座椅。请参阅座椅总成 - 第一排 - LH(拆卸和更换)
  4. 拆下副驾位座椅。请参阅座椅总成 - 第一排 - LH(拆卸和更换)
  5. 拆下中控台。请参阅中控台(拆卸和安装)
  6. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  7. 拆下 LH 和 RH B 柱下部饰板。请参阅饰板 - B 柱 - 下 - LH(非结构化电池组) (拆卸和更换)
  8. 拆下后毡毯。请参阅地毯 - 后(拆卸和更换)
  9. 拆下 LH 前毡毯。请参阅地毯 - 前 - LH(拆卸和更换)
  10. 拆下 RH 前毡毯。请参阅地毯 - 前 - RH(拆卸和更换)

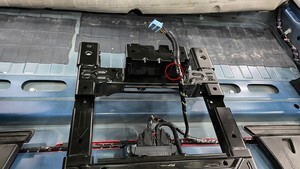

  11. 断开第一排座椅平台总成后部的线束夹。

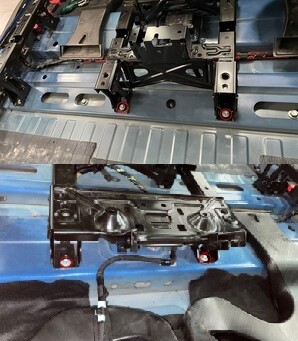

  12. 拆下并弃用将第一排座椅平台总成固定到车辆的螺栓 (x4),然后从车上拆下平台。
    33.5 Nm (24.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 11 毫米深套筒
    • 4 英寸加长件

安装

  1. 将第一排座椅平台总成放在车中,安装将平台总成固定到车辆的新螺栓 (x4) 。
    33.5 Nm (24.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 11 毫米深套筒
    • 4 英寸加长件
  2. 安装第一排座椅平台总成后部的线束夹。
  3. 安装 RH 前毡毯。请参阅地毯 - 前 - RH(拆卸和更换)
  4. 安装 LH 前毡毯。请参阅地毯 - 前 - LH(拆卸和更换)
  5. 安装后毡毯。请参阅地毯 - 后(拆卸和更换)
  6. 安装 LH 和 RH B 柱下部饰板。请参阅饰板 - B 柱 - 下 - LH(非结构化电池组) (拆卸和更换)
  7. 安装第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  8. 安装中控台。请参阅中控台(拆卸和安装)
  9. 安装副驾位座椅。请参阅座椅总成 - 第一排 - LH(拆卸和更换)
  10. 安装驾驶位座椅。请参阅座椅总成 - 第一排 - LH(拆卸和更换)
  11. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  12. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
