制动管路 - 2 管束 - 后(拆卸和更换)

校正代码 33030702 1.02 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 打开 LH 前车门,然后完全降下 LH 前车窗。
  3. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  4. 拆下两个后车轮。请参阅轮毂总成(拆卸和安装)
  5. 拆下 LH 后轮内衬。请参阅轮拱内衬 - 后 - LH(非结构化电池组) (拆卸和更换)
  6. 将机油盘放在制动管路接线盒下方。

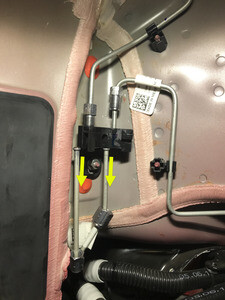

  7. 从接线盒上拆下制动管路管束螺母,使制动液排空。
  8. 从接线盒上拆下制动管路管束螺母,使制动液排空。

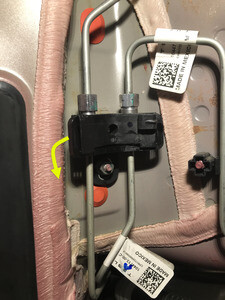

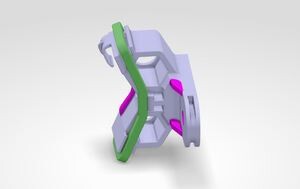

  9. 松开将制动管路固定到 LH 后接线盒的黑色夹子。
  10. 将制动管路从 LH 后接线盒松开。

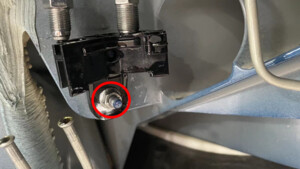

  11. 拆下将 LH 后接线盒固定到车身的螺母,然后从车上拆下接线盒。
    提示: 推荐使用以下工具:
    • 10mm 套筒
    • 4 英寸加长件

安装

  1. 将 LH 后接线盒放在车辆上,然后安装将接线盒固定到车身的螺母。
    5.5 Nm (4.1 lbs-ft)
    提示: 推荐使用以下工具:
    • 10mm 套筒
    • 4 英寸加长件
  2. 将制动管路安装到 LH 后接线盒。
  3. 安装将制动管路固定到 LH 后接线盒的黑色夹子。

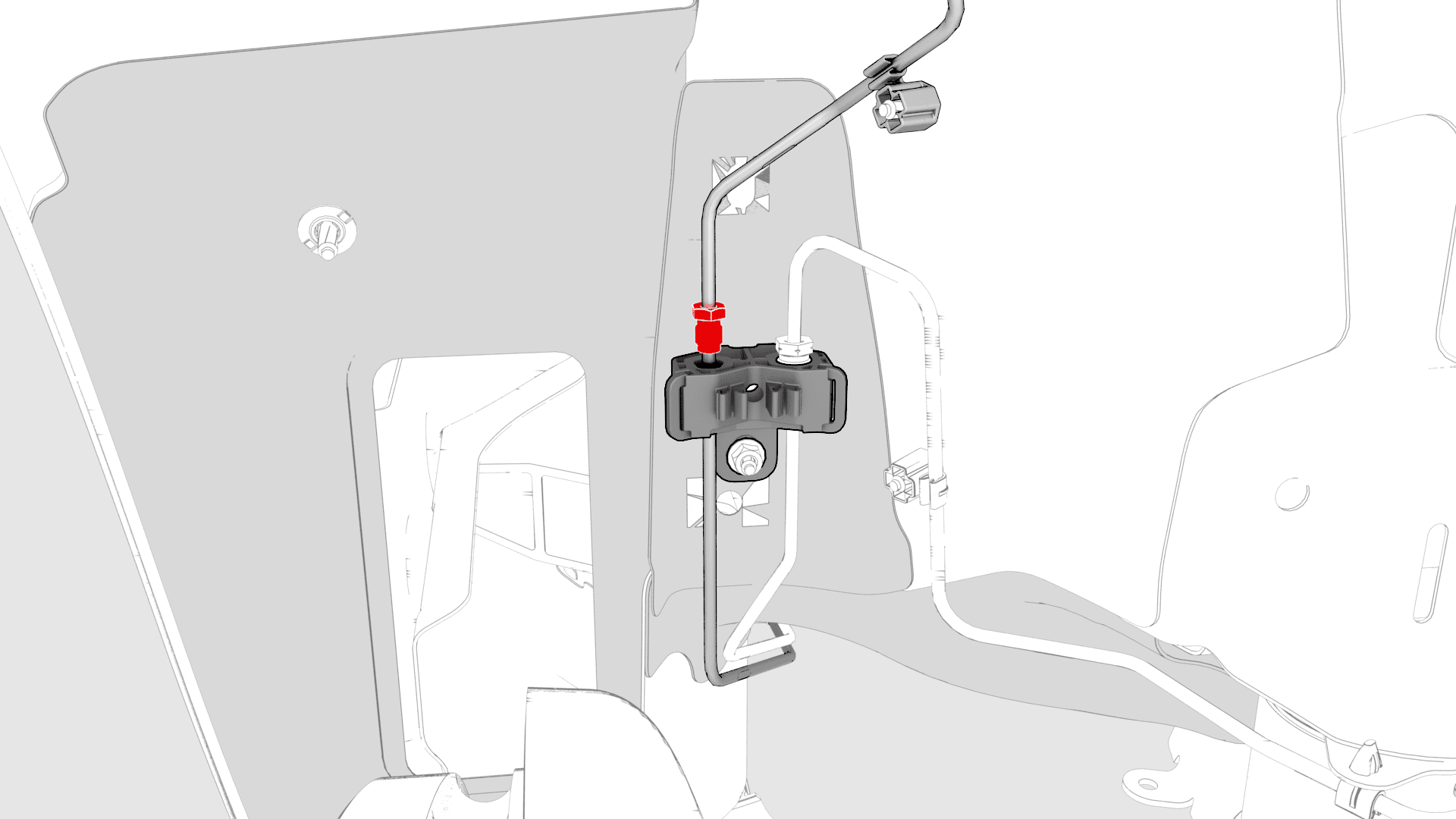

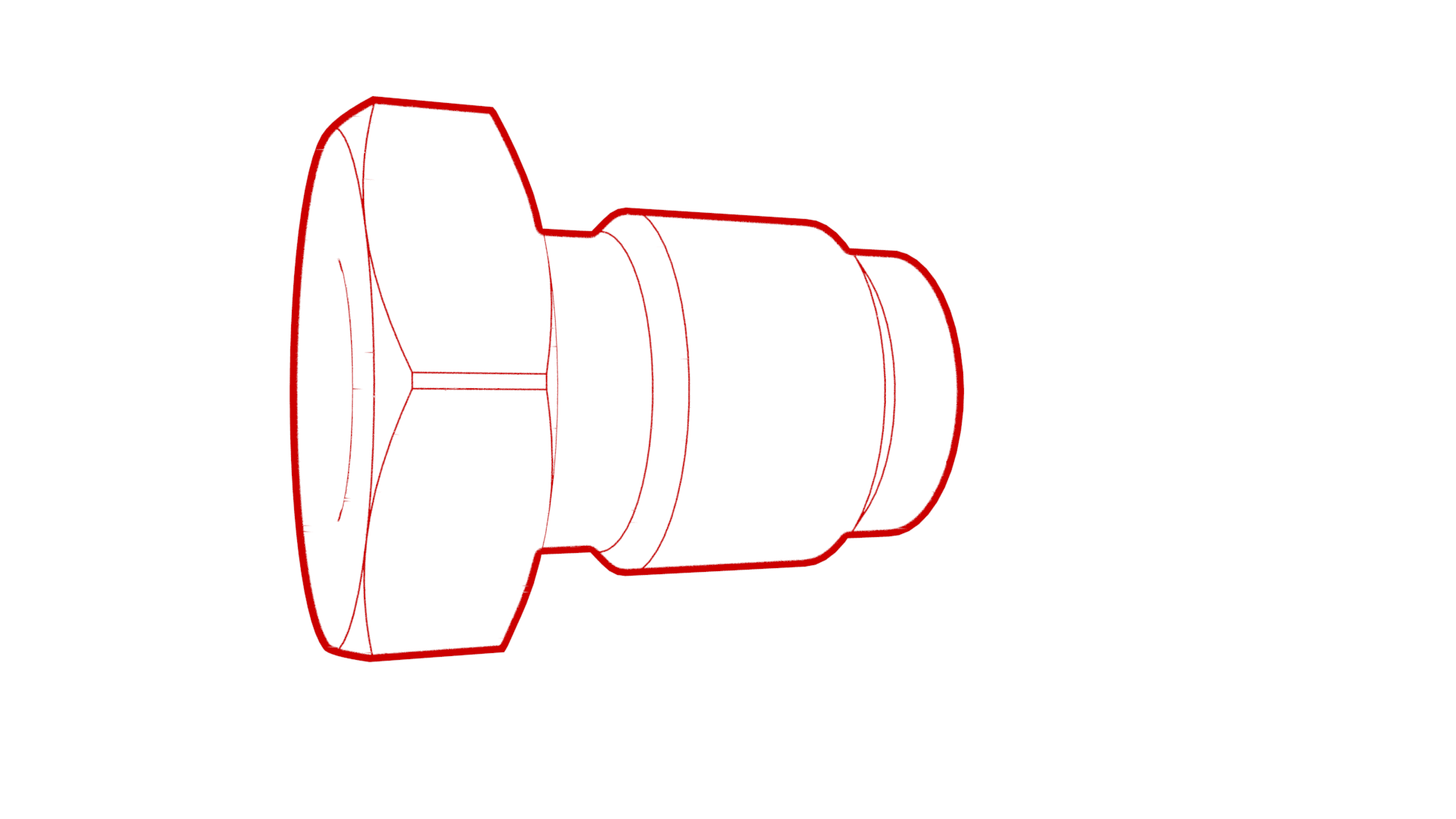

  4. 将制动管路插入接线盒中,然后使用爪形加长件将制动管路管束螺母安装到接线盒上。
    16 Nm (11.8 lbs-ft)
  5. 将制动管路插入接线盒中,然后使用爪形加长件将制动管路管束螺母安装到接线盒上。
    16 Nm (11.8 lbs-ft)
  6. 取走制动管路接线盒下方的机油盘。
  7. 排放两个后制动器的压力。请参阅制动液排放/冲洗
  8. 安装 LH 后轮内衬。请参阅轮拱内衬 - 后 - LH(非结构化电池组) (拆卸和更换)
  9. 安装两个后车轮。请参阅轮毂总成(拆卸和安装)
  10. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  11. 打开 LH 前车门,然后完全降下 LH 前车窗。
