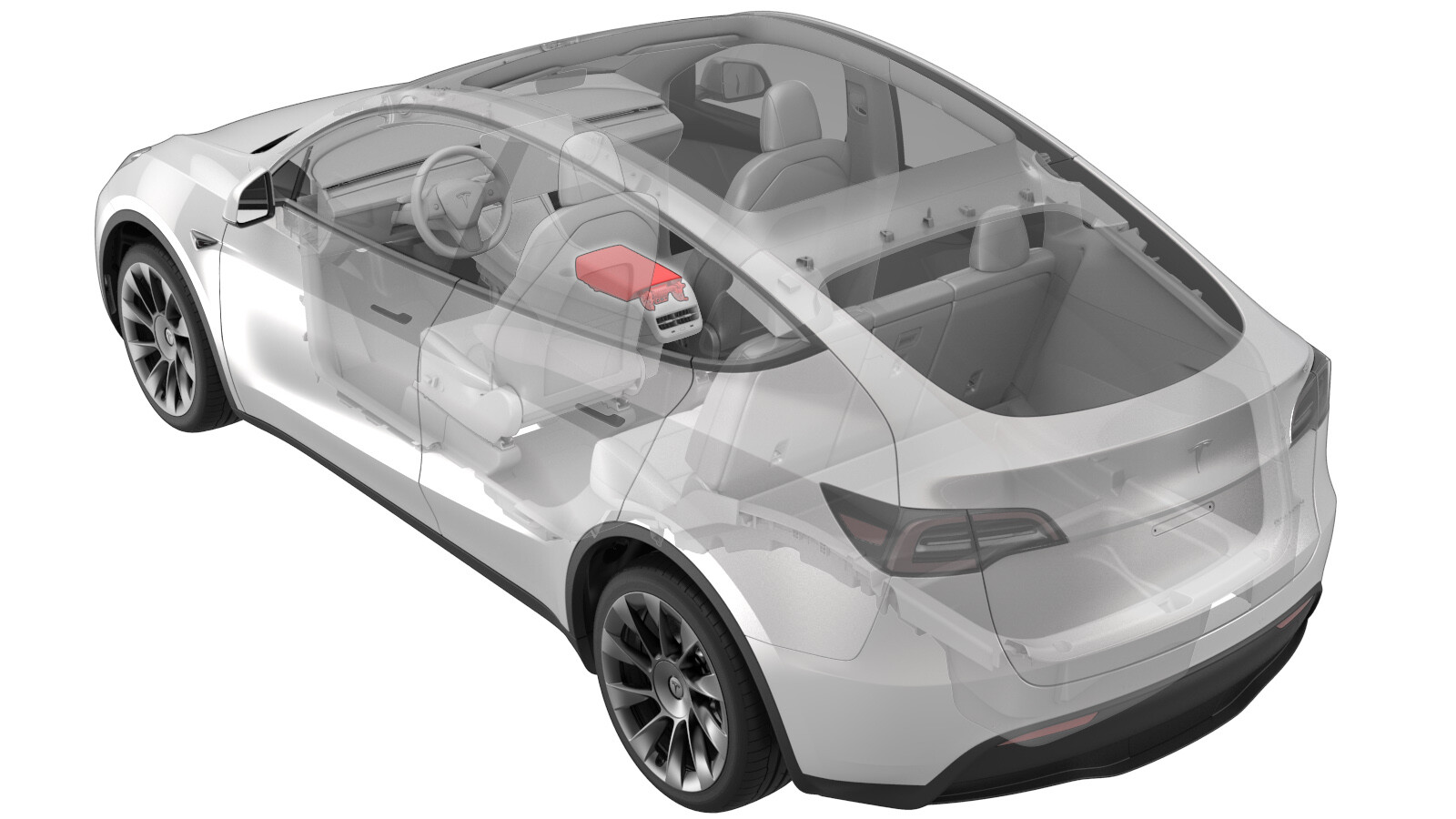

扶手 - 中控台(拆卸和更换)
校正代码 15192502 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将扶手铰链销的护盖固定到中控台的螺钉 |
|
|
重复使用 |
拆卸
- 按需清理和固定扶手上的客户物品。
- 降下全部车窗,然后前移前排 LH 和 RH 座椅。
- 拆下中控台后下方面板。请参阅面板 - 下后部 - 中控台(拆卸和更换)。
- 拆下中控台通风口面板。请参阅总成 - 后通风口 - 中控台(拆卸和更换)。
- 拆下中控台末端面板。请参阅端板 - 中控台(拆卸和更换)。
-

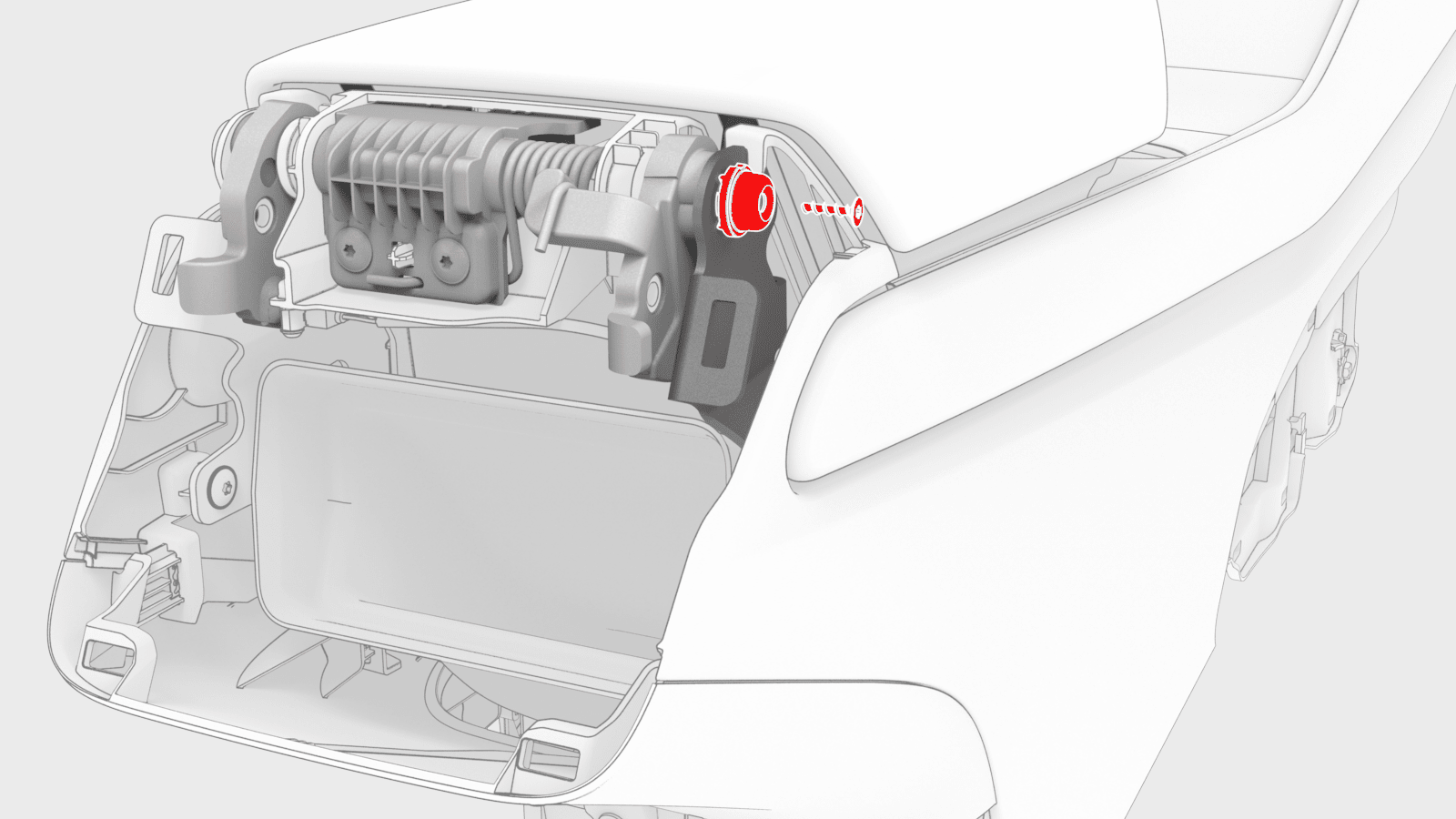

拧下将扶手铰链销帽固定到中控台的螺钉,然后取下销帽。提示: 推荐使用以下工具:
- 梅花 T15 套筒
- 4 英寸加长件

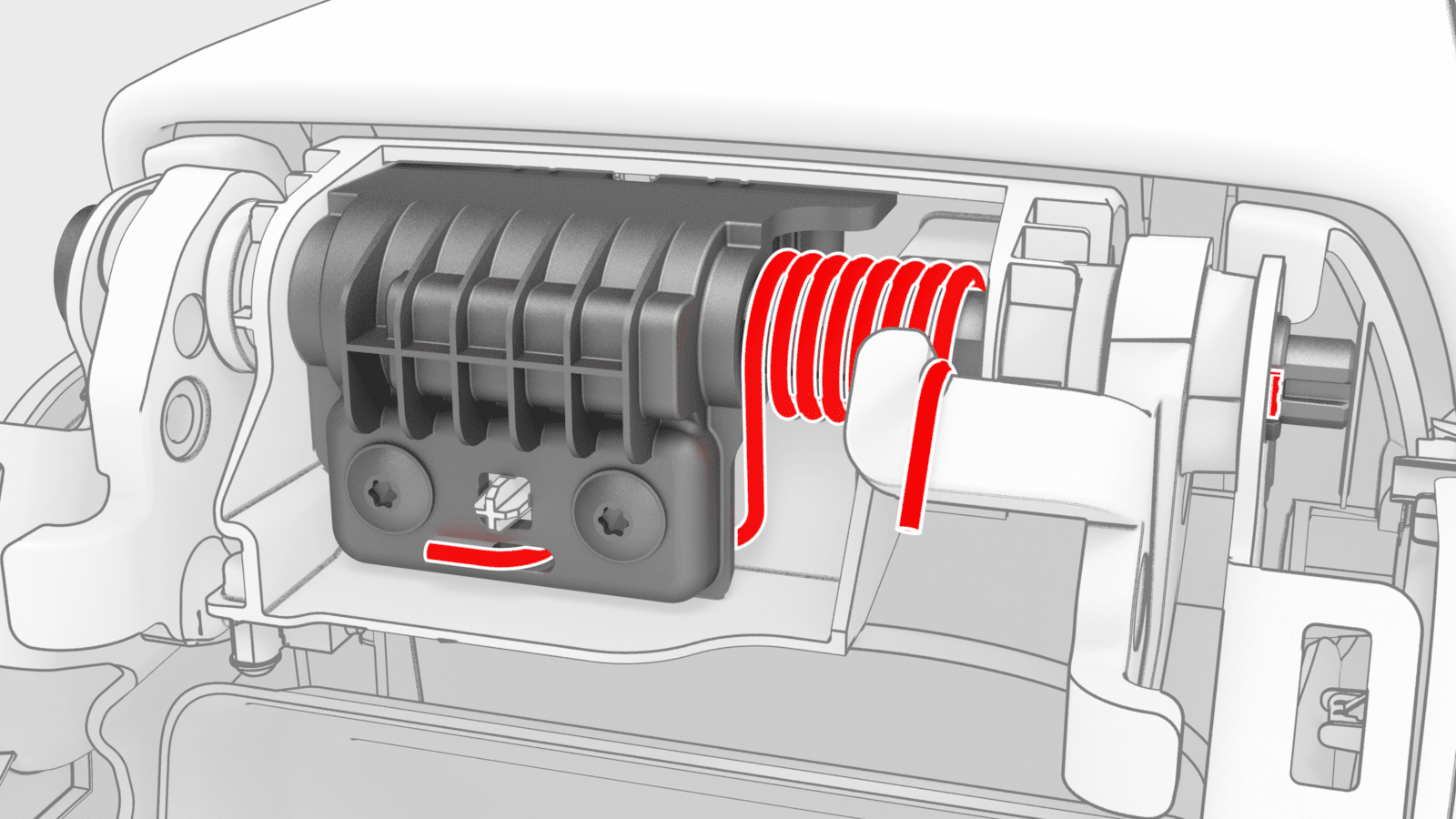

- 打开扶手,然后使用一字螺丝刀从挂钩上撬下弹簧。
-

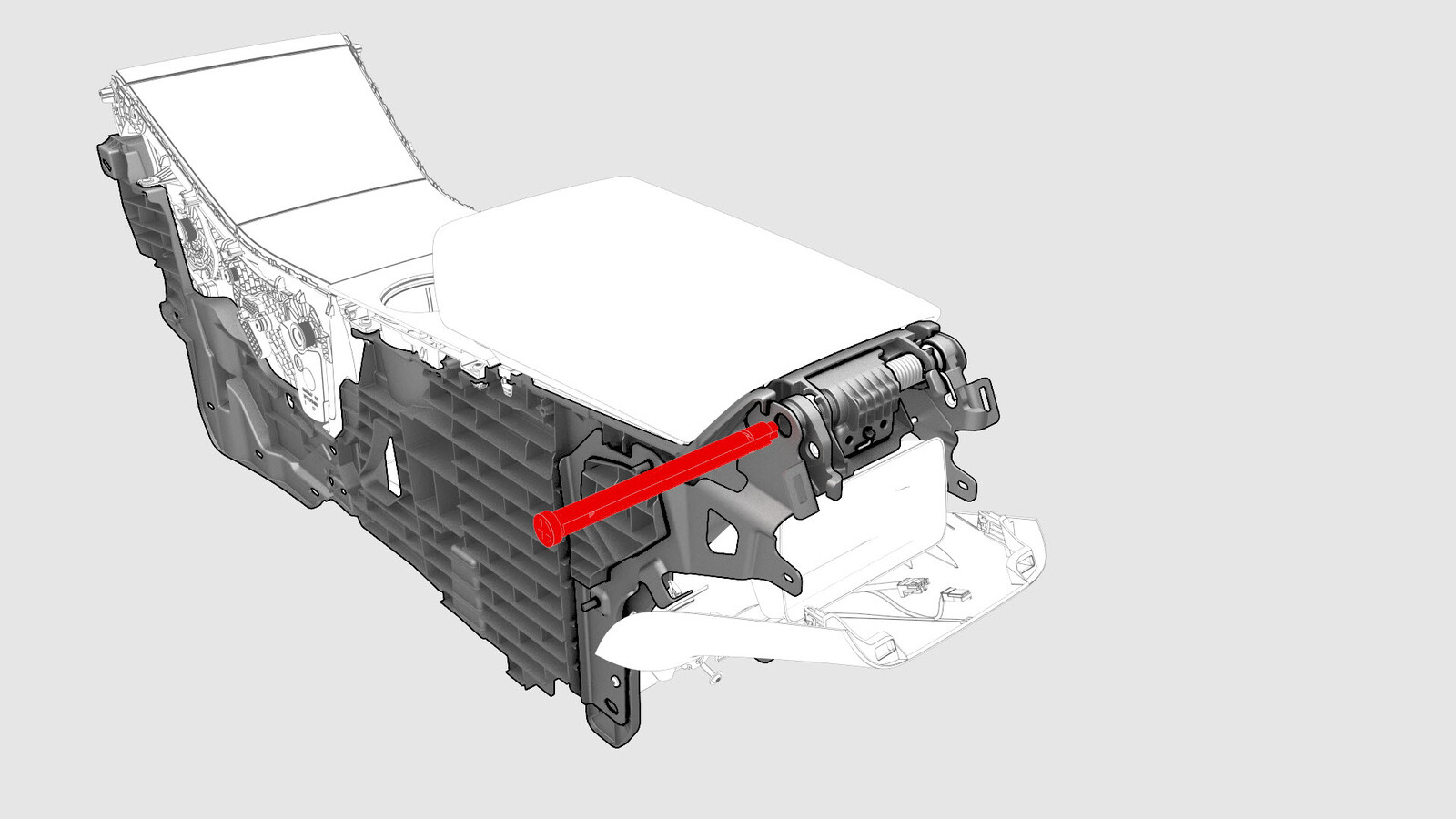

闭合扶手,然后使用锤子和销敲击 LH 侧,从中控台上拆下扶手铰链销。
注执行操作时,扶手必须处于闭合状态。

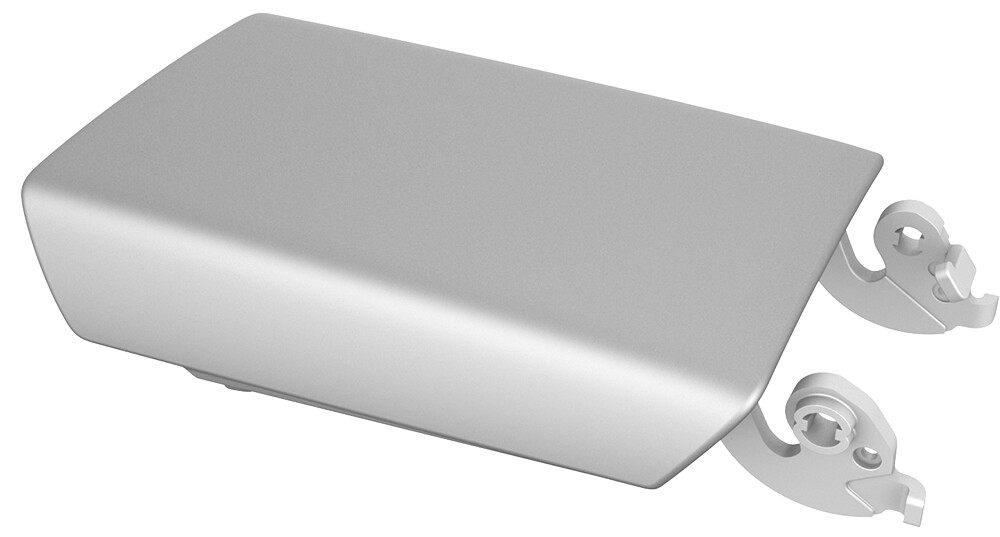

- 抬高扶手,从中控台上拆下。
安装
安装程序与拆卸程序相反,以下各项除外:
- 安装扶手前,确保紧固扶手时,扶手处于开启状态。
- 将扶手铰链销的卡槽与扶手枢轴孔对齐。
