盖板 - 母排 - 分流器 - 高压电池（拆卸和更换）

校正代码 16303622 3.00 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序为“草案”。虽已通过验证，但可能仍有“警告”和“小心”事项缺失。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

拆卸

  1. 将车辆驶至双柱举升机上。请参阅举升车辆 - 双柱举升机。
  2. 拆卸第二排右侧座椅靠背。请参阅座椅靠背 - 第二排 - RH（拆卸和更换）。
  3. 拆卸第二排左侧座椅靠背。请参阅座椅靠背 - 第二排 - LH（拆卸和更换）。
  4. 断开 12V 电源并执行车辆电气隔离程序。请参阅12V/低压电源（断开和连接）。
  5. 拆卸高压电池仓盖板。请参阅盖板 - 高压电池仓（拆卸和更换）。
  6. 拆卸中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
  7. 排放功率转换系统中的冷却液。请参阅高压电池仓冷却液（排放和重新加注）。
  8. 拆下烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
  9. 拆卸功率转换系统。请参阅功率转换系统（非结构化电池组） （拆卸和更换）。

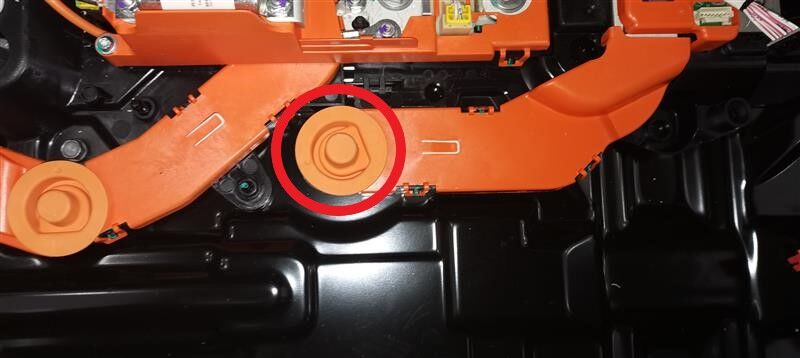

  10. 从高压电池分流器母排螺母上拆下绝缘体盖。

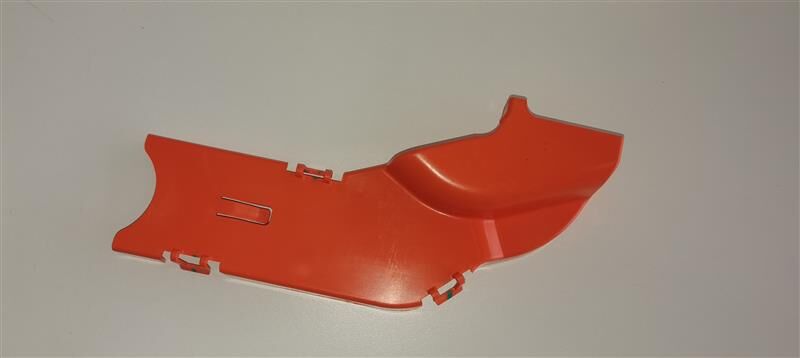

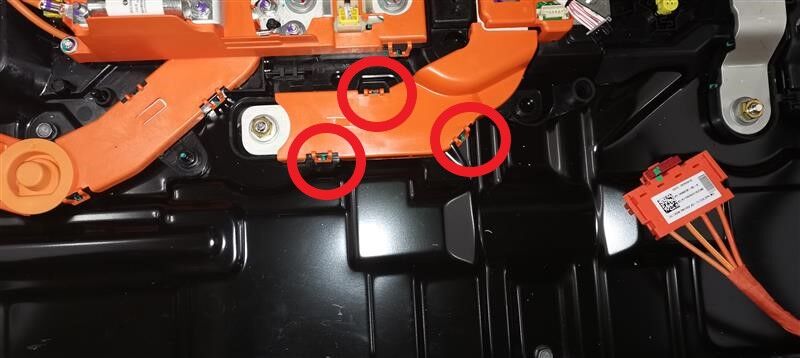

  11. 松开将高压电池分流器母排盖板固定到高压电池分流器母排的卡子（3 个），然后将盖板从母排上拆下。

安装

  1. 将高压电池分流器母排盖板安装到高压电池分流器母排上，然后紧固将盖板固定到母排的卡子（3 个）。
  2. 将绝缘体端盖安装到高压电池分流器母排螺母上。
  3. 安装功率转换系统。请参阅功率转换系统（非结构化电池组） （拆卸和更换）。
  4. 测量烟火电池隔离开关安装点间的电压，然后安装烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
  5. 安装高压电池仓盖板。请参阅盖板 - 高压电池仓（拆卸和更换）。
  6. 安装第二排左侧座椅靠背。请参阅座椅靠背 - 第二排 - LH（拆卸和更换）。
  7. 安装第二排右侧座椅靠背。请参阅座椅靠背 - 第二排 - RH（拆卸和更换）。
  8. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  9. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  10. 将车辆驶离双柱举升机。请参阅举升车辆 - 双柱举升机。
