密封件 - 车轴 - 前驱动单元 - LH(拆卸和更换)

校正代码 39301022 0.66 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1498673-00-A 轴拆卸工具线缆套件,MS/MX/M3
  • 1096075-00-A 液压轮毂拉拔器工具
  • 1131206-00-A 输出密封件安装工具,Model 3
  • 1454928-00-A 密封件可调拉拔器工具,MS/MX/M3

拆卸

  1. 拆下 LH 前驱动单元半轴。请参阅半轴 - 前驱动单元 - LH(拆卸和更换)

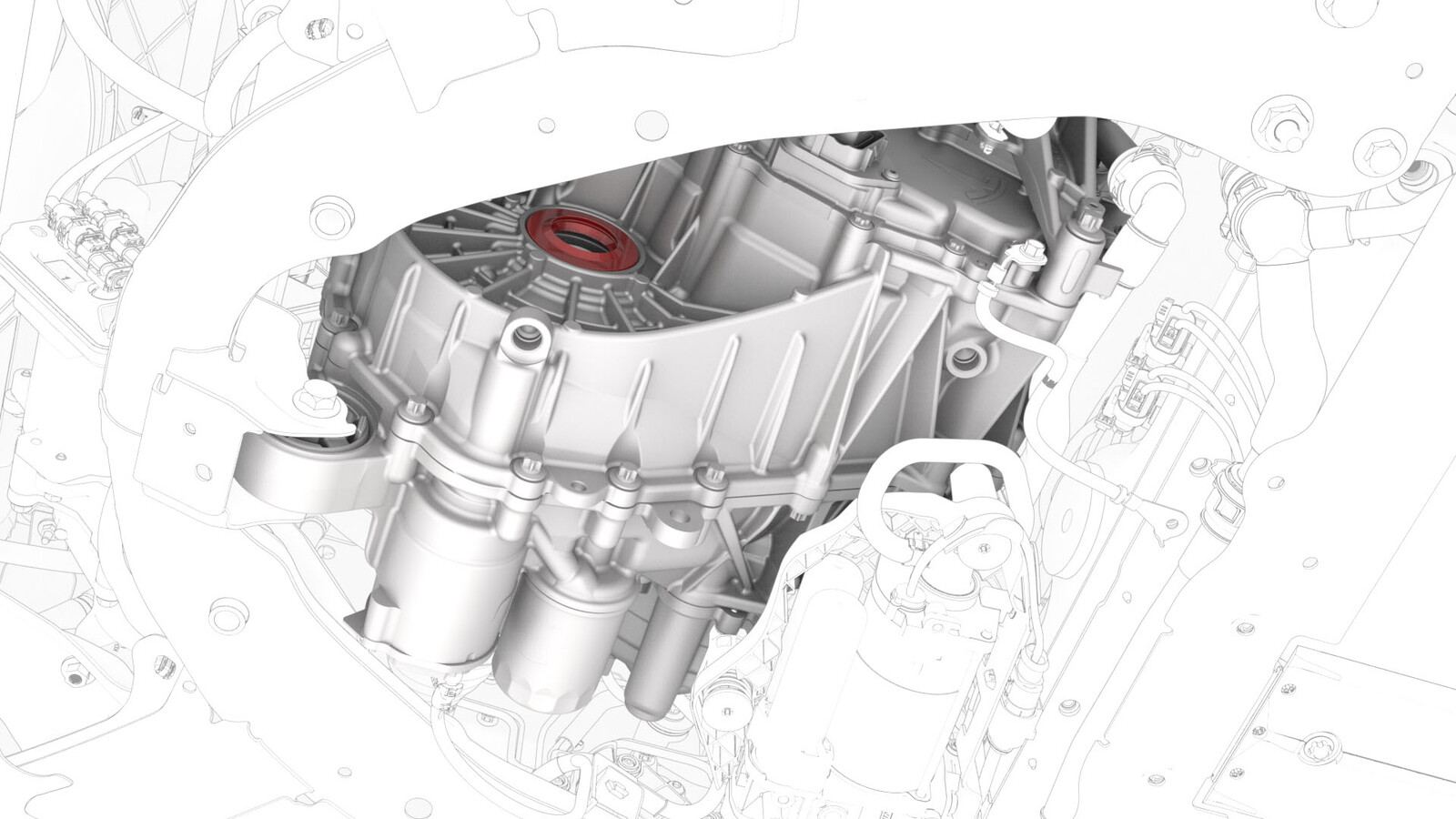

  2. 使用可调密封件拉拔器工具拆下 LH 前驱动单元差速器至半轴总成油封。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意不要用可调密封件拉拔器工具刮伤前驱动单元的内孔。

安装

安装程序与拆卸程序相反,以下各项除外:

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
将半轴安装到驱动单元上时:
  • 注意不要损坏或移动油封。
  • 确保卡环的开口朝向驱动单元底部。
  • 小心地将半轴推到驱动单元中,直至半轴端头与小齿轮轴接触发出可以听到的“咔哒声”。
  • 将半轴弹性挡圈锁定到位时,可以感觉到半轴上有轻微拉力。
  • 拉动半轴内盖,确认弹性挡圈锁定到位。如果半轴从驱动单元上分离,则重新安装半轴,然后测试是否完全就位。

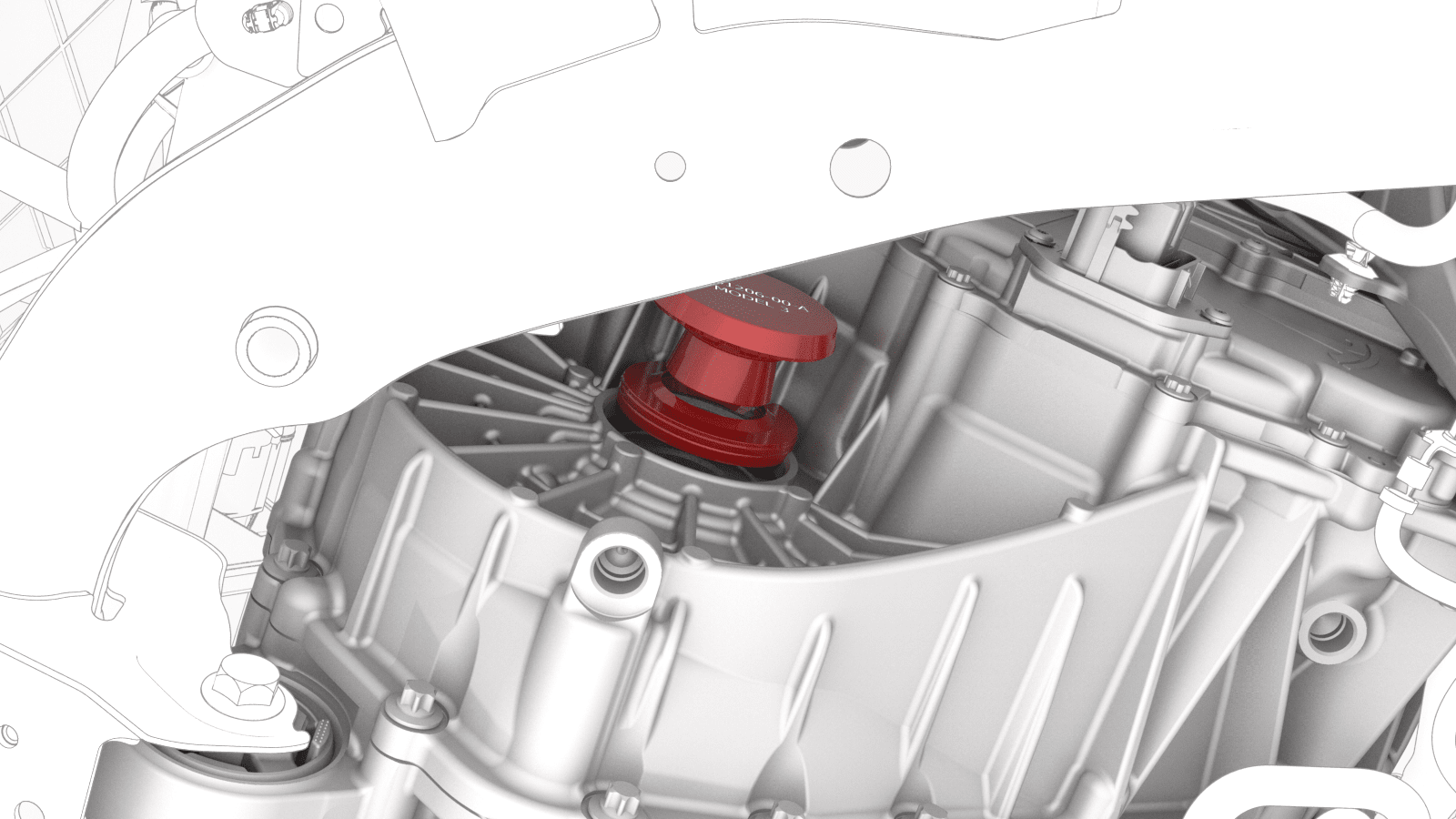

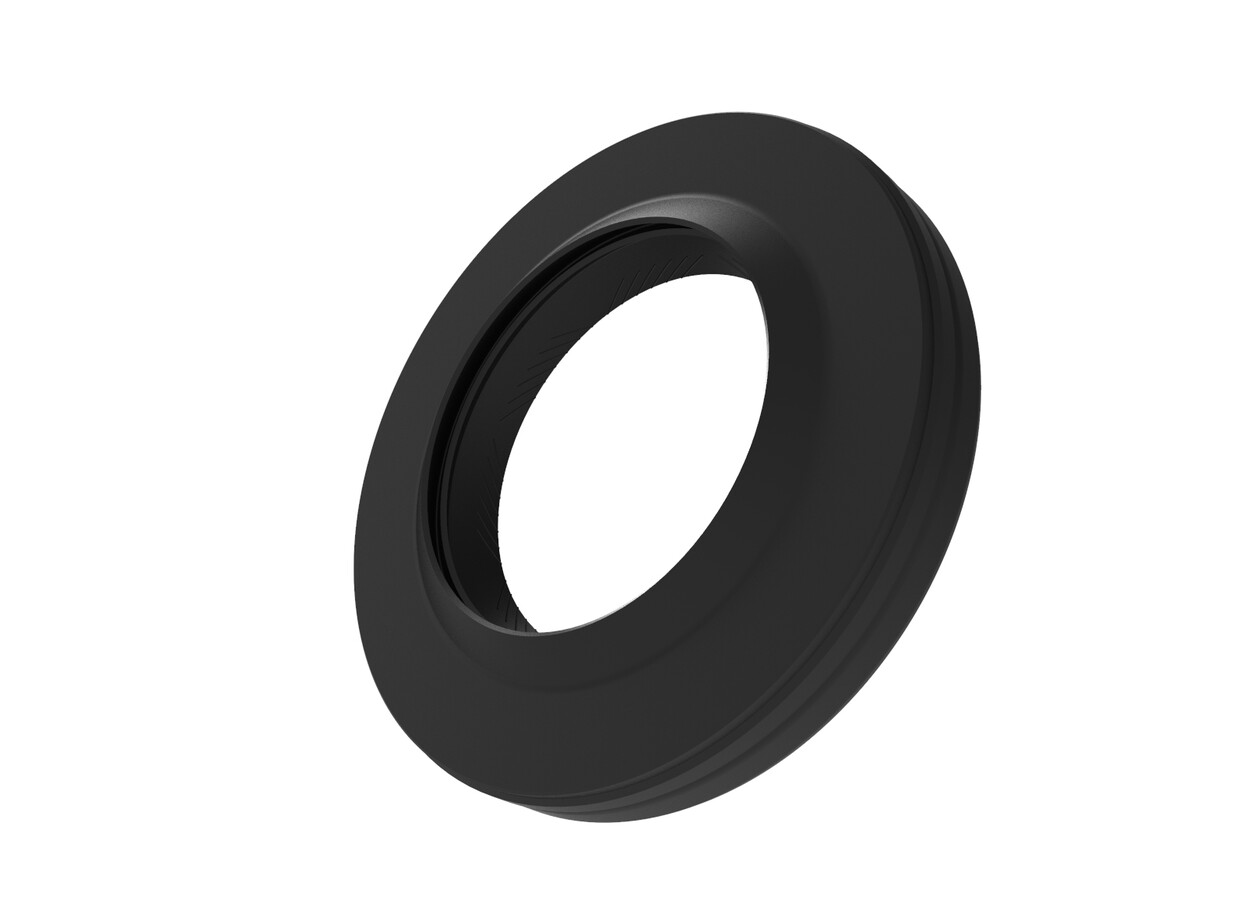

使用输出密封件安装工具和无弹力锤安装新的 LH 前驱动单元差速器至半轴总成油封。确保密封件与前驱动单元外壳齐平。
