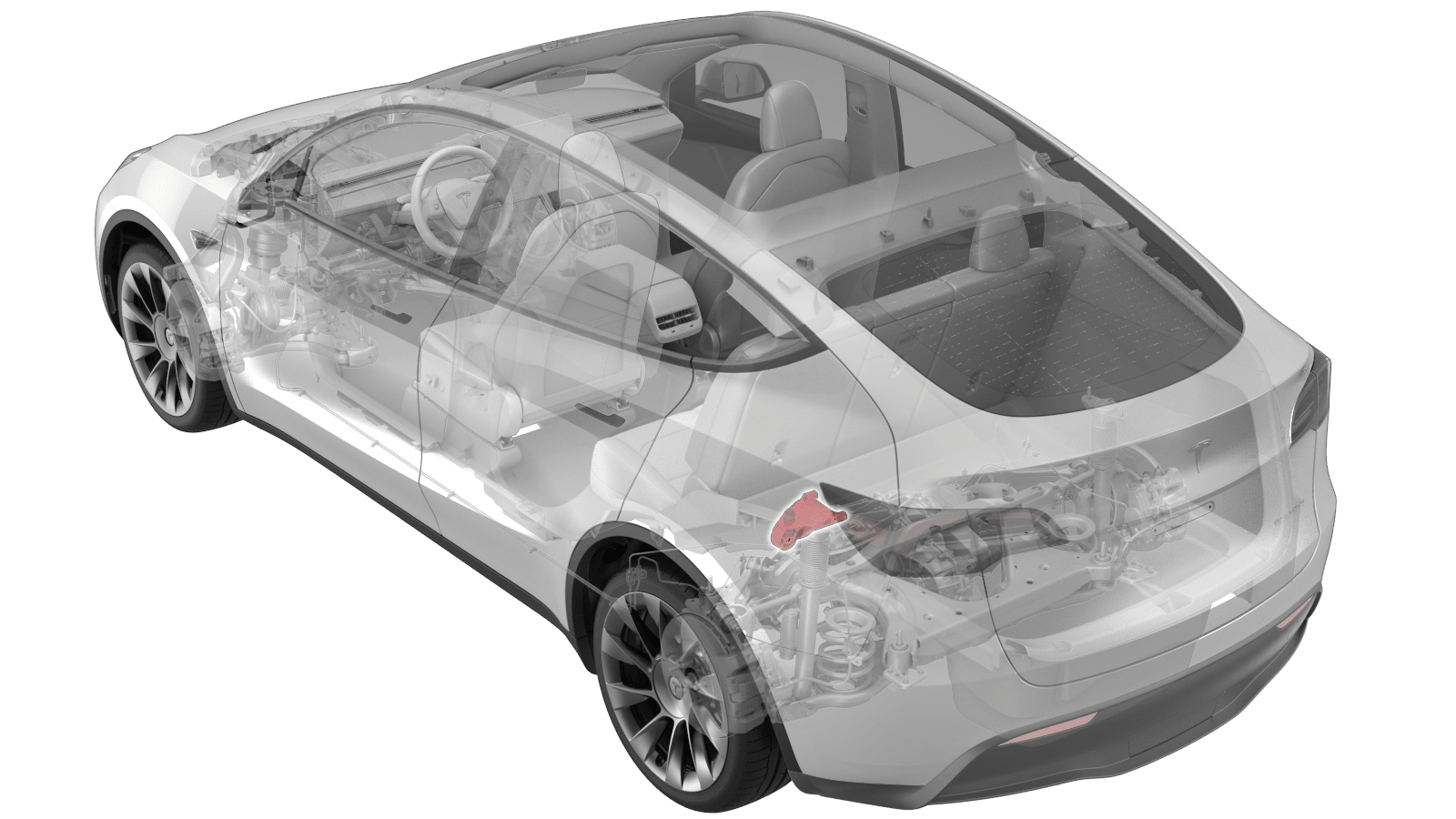

支座 - 后驱动单元 - LH (3DU)(拆卸和更换)
校正代码 40012002 2.70 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
为减少人身伤害风险,执行该操作时,必须使用适当的设备。
拆卸
- 将后副车架总成从车辆上部分拆下。请参阅副车架总成 - 后(拆卸和安装)。
- 使用橡胶块或木块居中支撑后驱动单元。
- 拆卸将后驱动单元接地端子固定到变流器的螺栓,然后将端子从变流器上拆下。

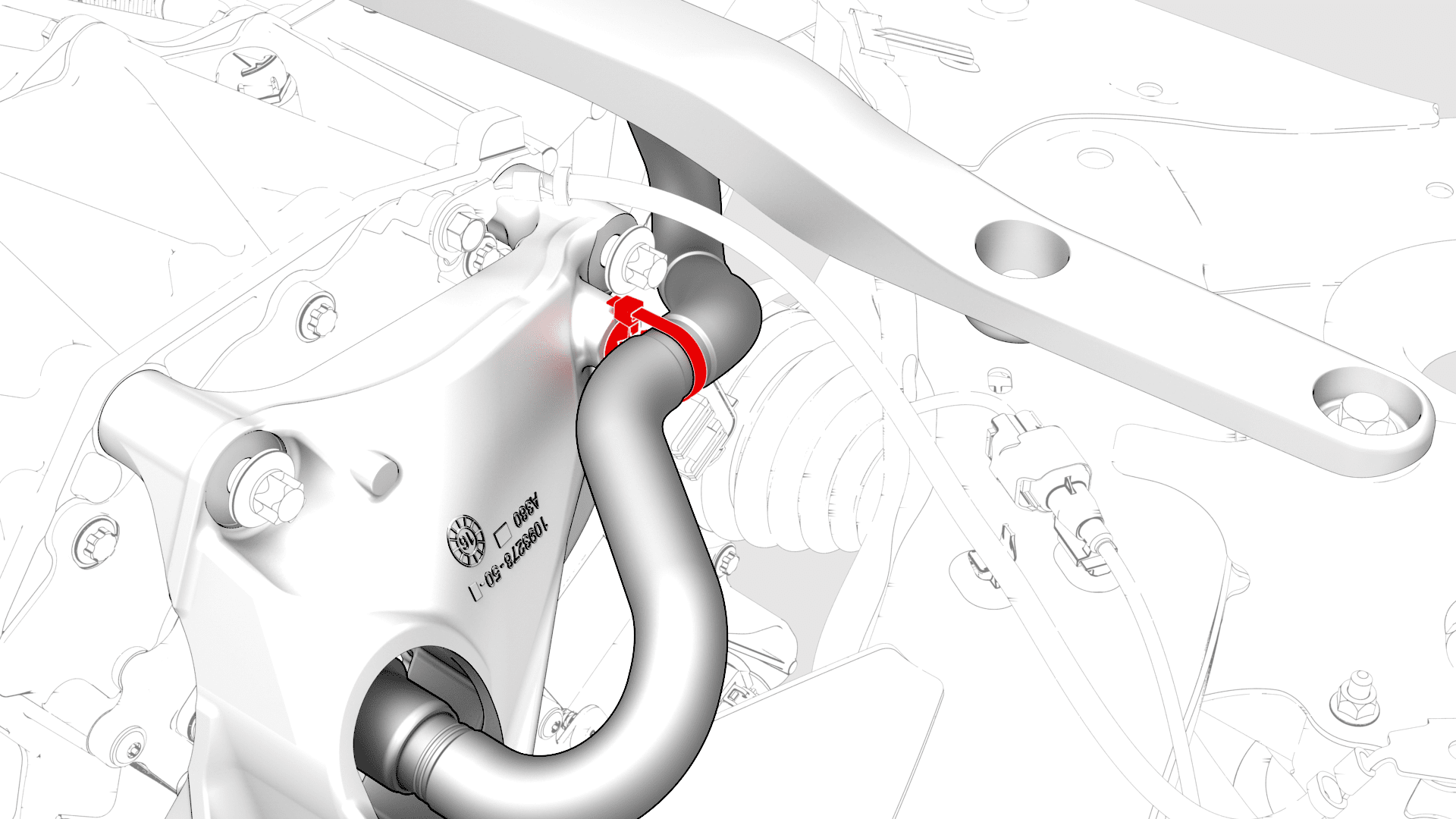

- 松开将冷却液出口软管固定到左侧支座的卡子。
- 松开将冷却液出口软管固定到变流器接头的卡子,然后将软管从变流器上拆下。
-

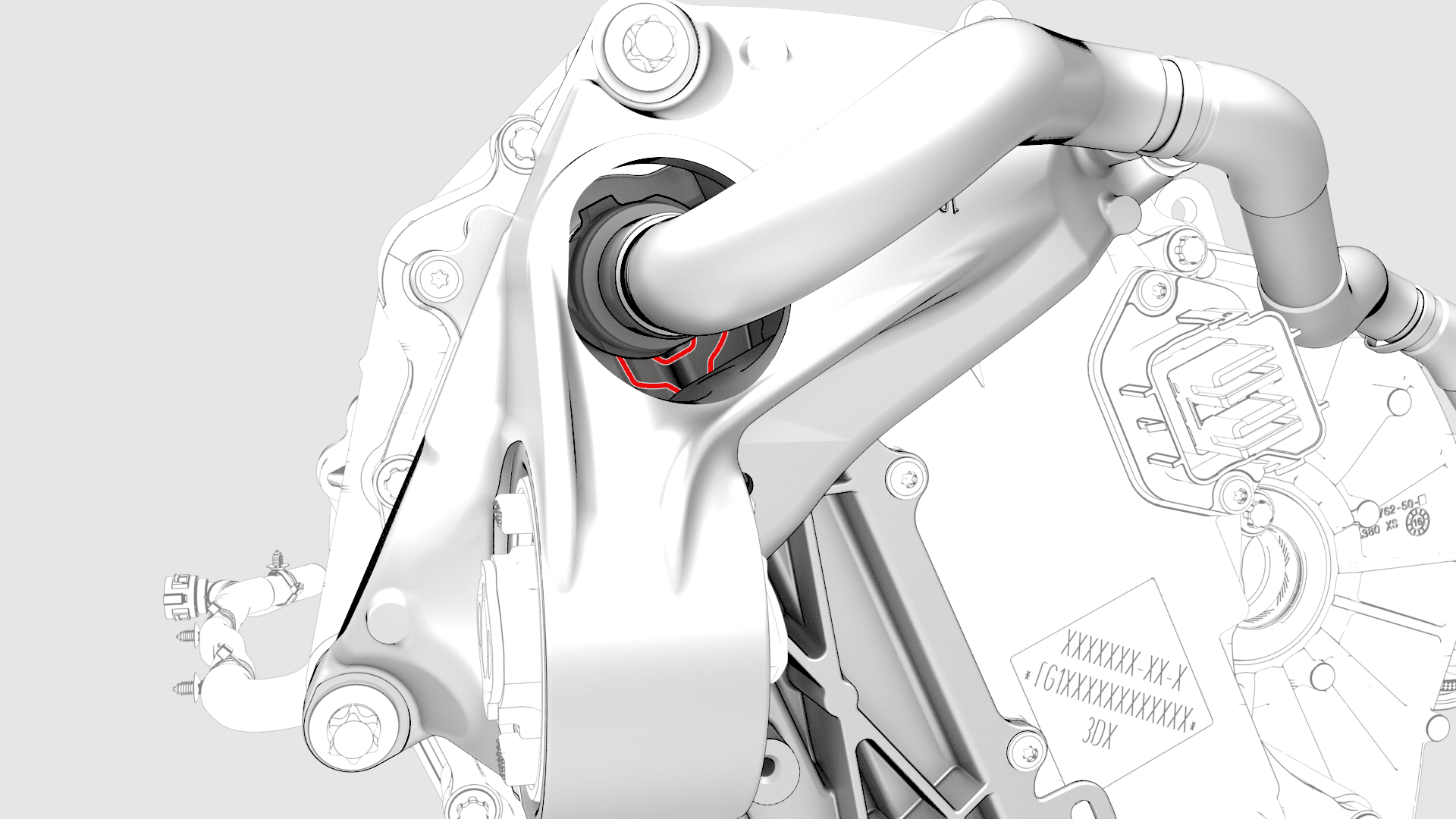

拆卸并弃置将左侧支座固定到副车架的螺母和螺栓。
警告如果需要,请在操作举升设备时寻求他人协助。

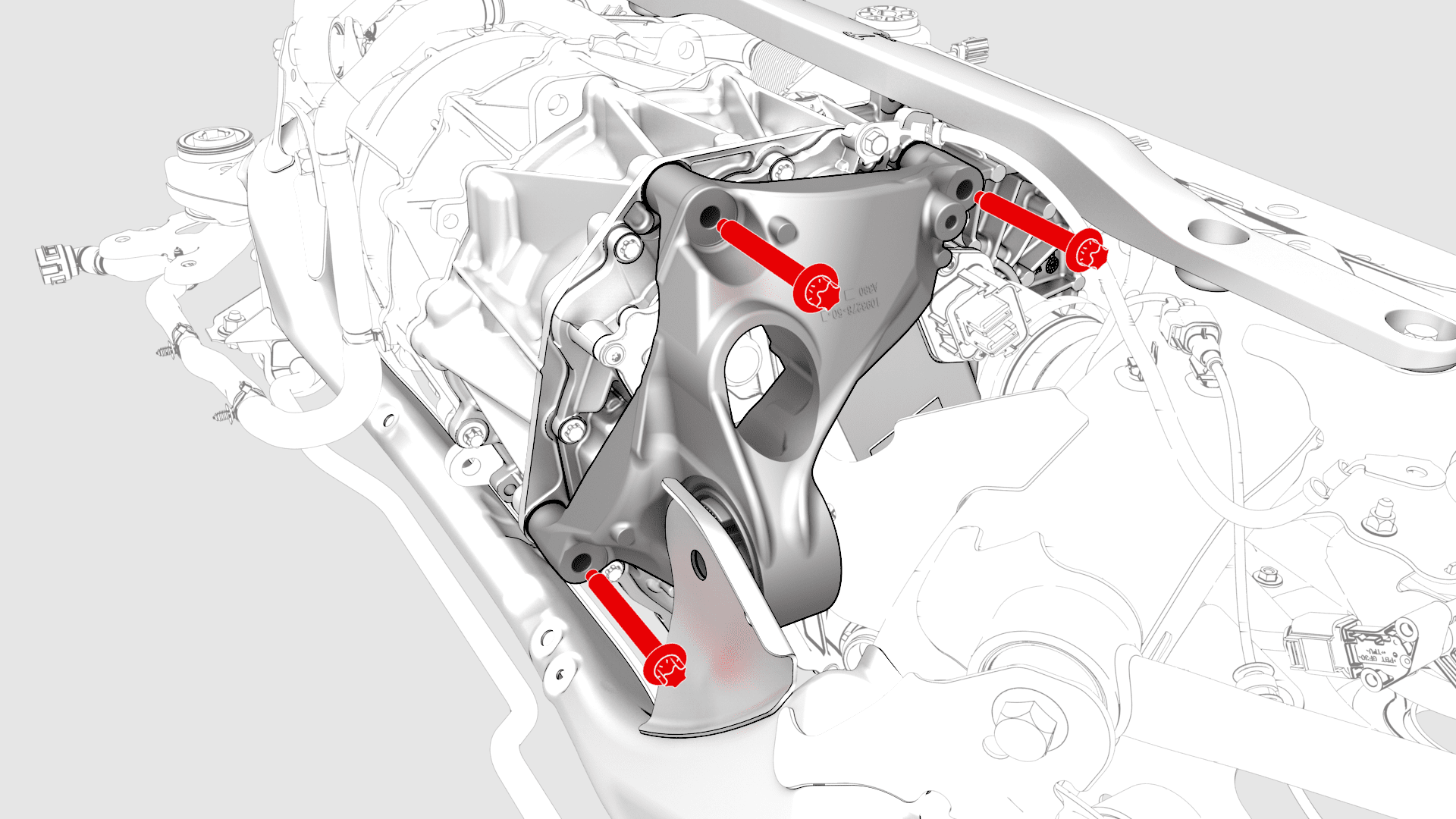

- 拆卸将左侧支座固定到后驱动单元的螺栓,然后将支座从后驱动单元上拆下。
安装
警告

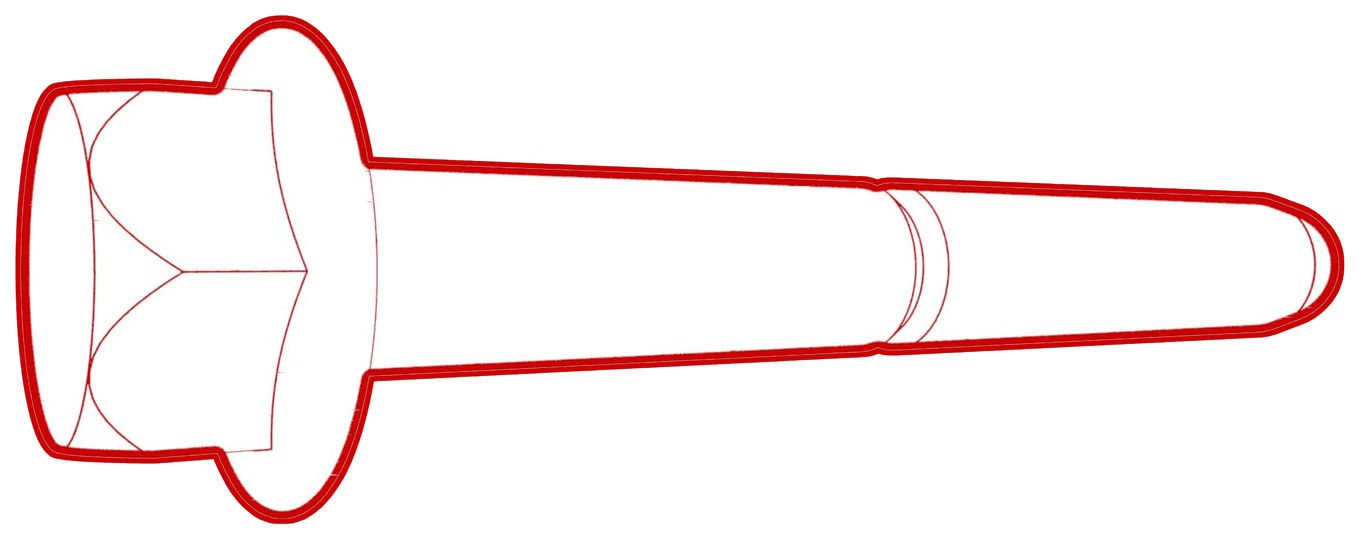

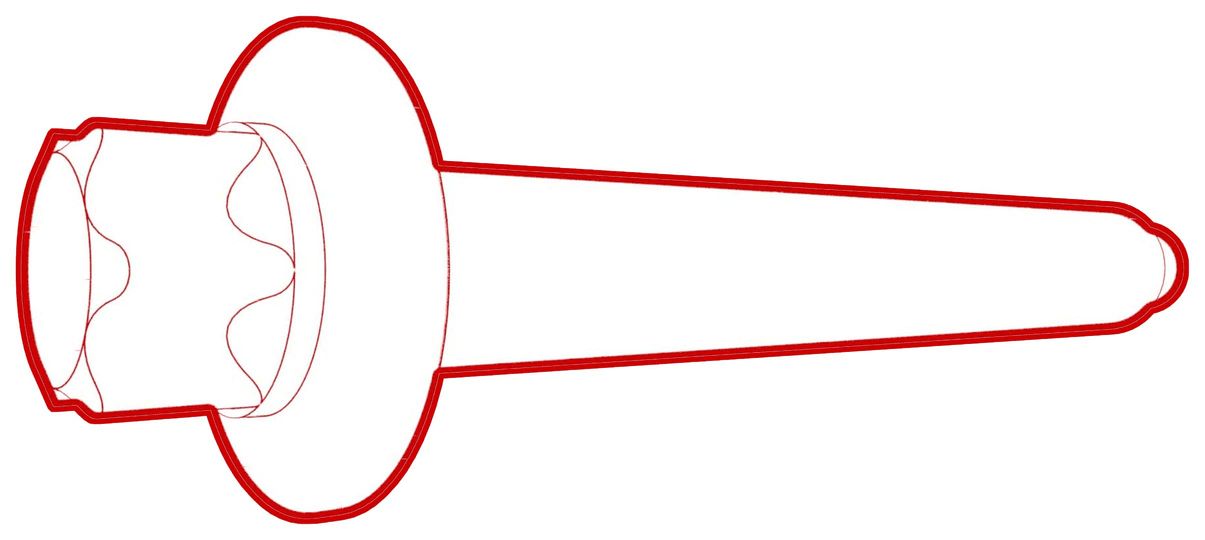

更换所有螺纹胶螺栓。
警告
更换所有自锁螺母。
- 将左侧后驱动单元支座安装到后驱动单元,然后手动拧紧将支座固定到后驱动单元的螺栓(3 个)。
-
从右上角的螺栓开始,以逆时针方式分两步紧固螺栓。
-
安装新的螺母和螺栓,将左侧支柱固定到副车架。
-
将冷却液出口软管与变流器接头相连,然后紧固将软管固定到接头的卡子。
警告执行推拉测试,以确认软管已完全就位。
- 紧固将冷却液出口软管固定到左侧支座的卡子。
-
将后驱动单元接地端子安装到变流器。
- 拆卸居中支撑后驱动单元的橡胶块或木块。
- 将后副车架总成安装到车辆上。请参阅副车架总成 - 后(拆卸和安装)。
- 检查车辆轮毂定位,并根据需要进行调整。请参阅四轮定位检查。
