地面照明灯 - 中控台(拆卸和更换)

校正代码 15196602 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下中控台亮条。请参阅 亮条 - 中控台 (2.0)(拆卸和更换)

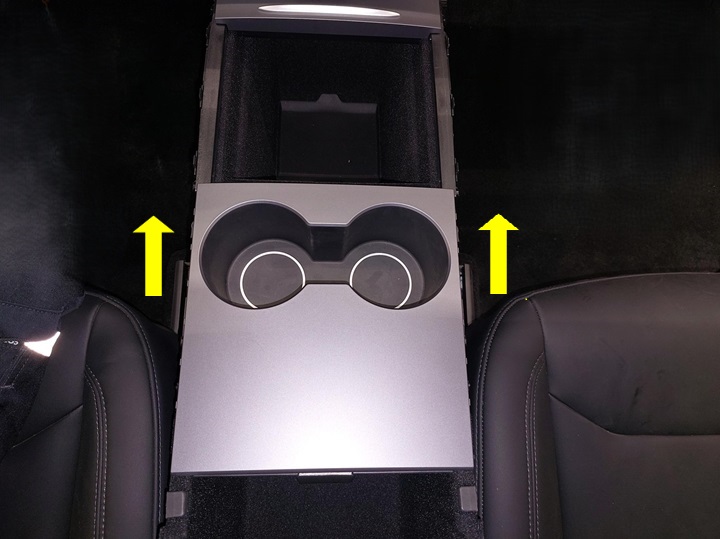

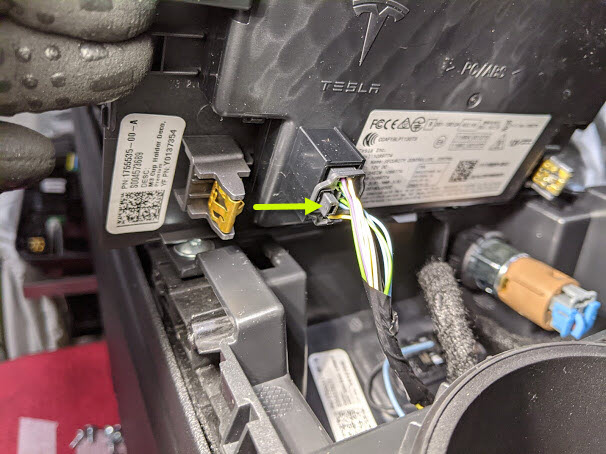

  2. 松开用于固定杯托饰板的卡子(6 个),然后断开连接器。

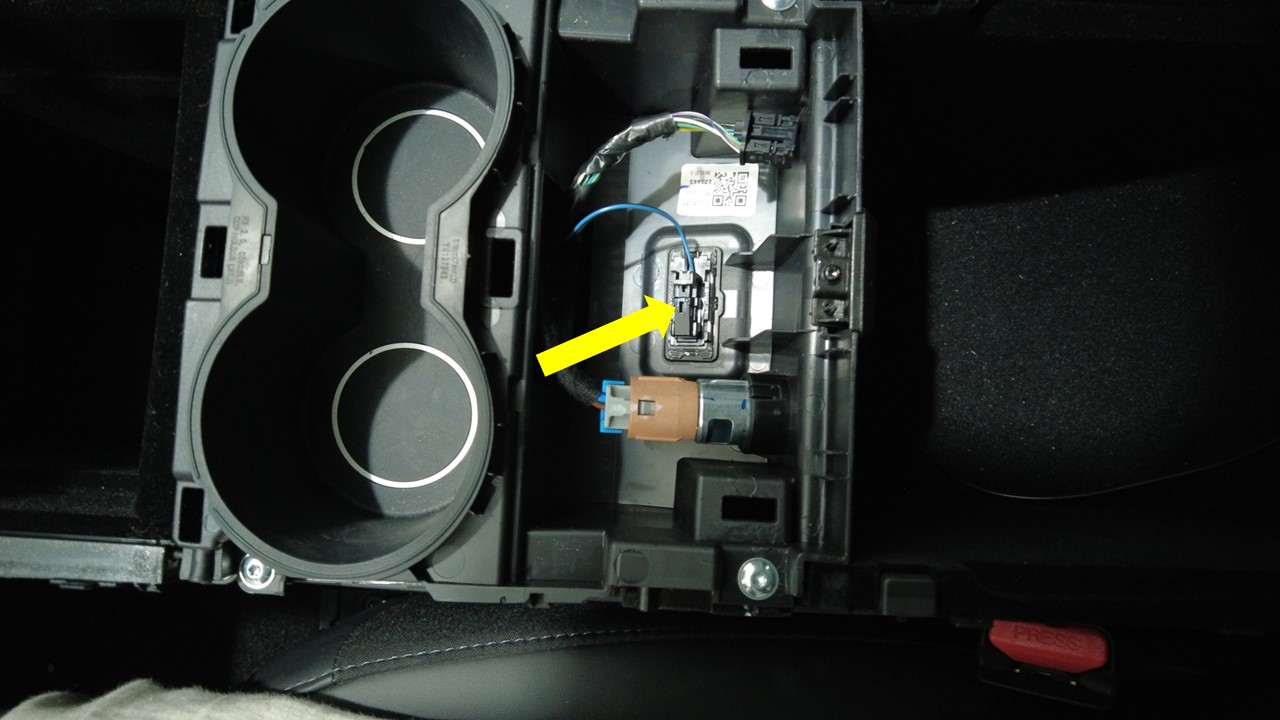

  3. 断开地面照明灯连接器。

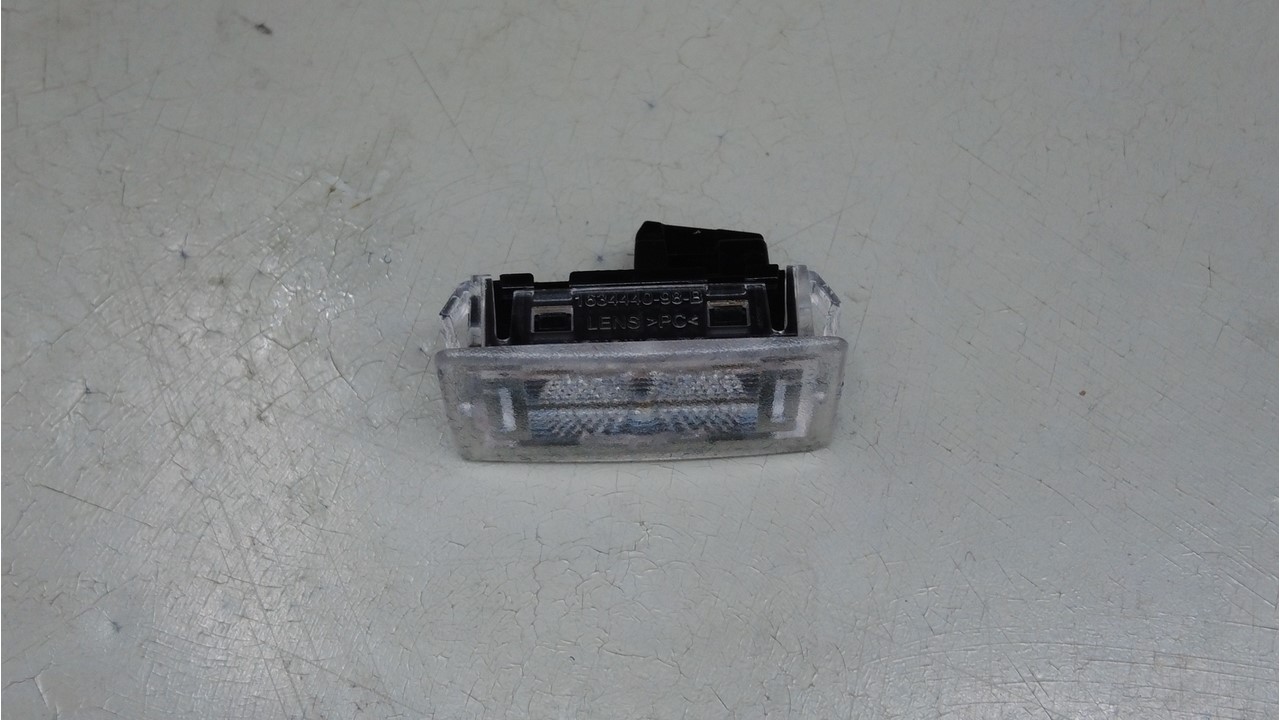

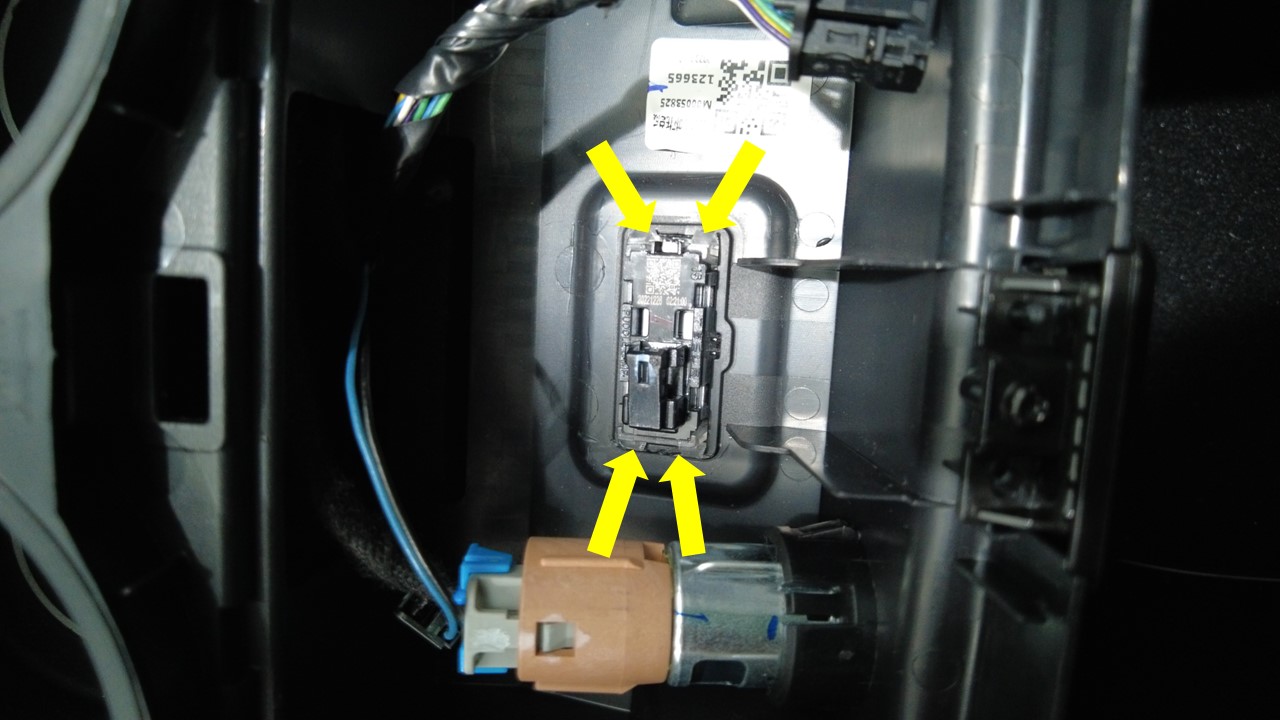

  4. 松开卡子(4 个),将路面照明灯从中控台上拆下。
    Informational PurposesAn informational icon, calling your attention
    向下按压卡子以解锁。

安装

  1. 紧固卡子(4 个),将路面照明灯安装到中控台上。
    Informational PurposesAn informational icon, calling your attention
    紧固所有卡子并确保路面照明灯位置正确。
  2. 连接地面照明灯连接器。

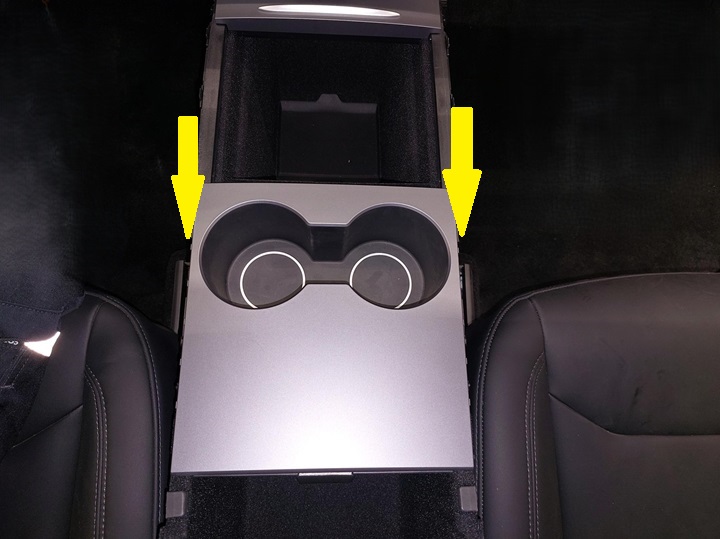

  3. 连接电气连接器,然后紧固卡子(6 个),以安装杯托饰板。
  4. 安装中控台亮条。请参阅 亮条 - 中控台 (2.0)(拆卸和更换)
