模块 - 约束控制(非结构化电池组) (拆卸和更换)

校正代码 20015002 0.54 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 5 月 14 日:将 Toolbox 3 例行程序更换为使用触摸屏的例行程序。
  • 2024 年 4 月 18 日:删除了多余的 ODIN 例行程序,优化了前照灯对光操作说明。
  • 2023 年 8 月 24 日:添加了提醒确保低压已断开的附加警告。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前,确保 12V/低压电源已断开至少 1 分钟,否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息,请参阅气囊和辅助约束系统 (SRS) 预防措施
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果处理不当,辅助约束系统 (SRS) 部件可能引发危害。有关辅助约束系统 (SRS) 注意事项的更多信息,请参阅气囊和辅助约束系统 (SRS) 预防措施
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
在执行任何辅助约束系统 (SRS) 相关维修时,务必断开 12V/低压电源。如果车辆的 12V/低压电源未断开,而约束控制模块被拆下或受到干扰,则可能导致车辆的气囊展开。

拆卸

  1. 拆卸中控台。请参阅中控台(拆卸和安装)
  2. 松开将中控台支架连接到车辆的线束夹(1 个) 和锁片(4 个),然后小心向前滑动支架,直至将其从车辆上拆下。
  3. 断开 12V/低压电源。请参阅12V/低压电源(断开和连接)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保已断开低压电源,然后再继续进行下一步。
  4. 松开锁杆,然后断开电气线束与约束控制模块之间的连接。
  5. 拆卸并弃置将约束控制模块固定到车身的螺母(3 个),然后将模块从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)

安装

  1. 将约束控制模块放置在车辆上,然后安装新的螺母(3 个),将模块固定到车辆上。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
  2. 将电气线束连接器(2 个)连接到约束控制模块,然后接合锁杆。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    先对两个连接器执行推拉测试,再进行下一步。
  3. 将中控台支架放置在车辆上,向后滑动支架,然后安装将支架固定到车辆的线束夹(1 个)和锁片(4 个)。
  4. 安装中控台。请参阅中控台(拆卸和安装)
  5. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  6. 通过触摸屏重新安装车辆软件:请参阅软件重新安装 - 触摸屏
  7. 启用“维护模式增强版”。请参阅 维护模式增强版

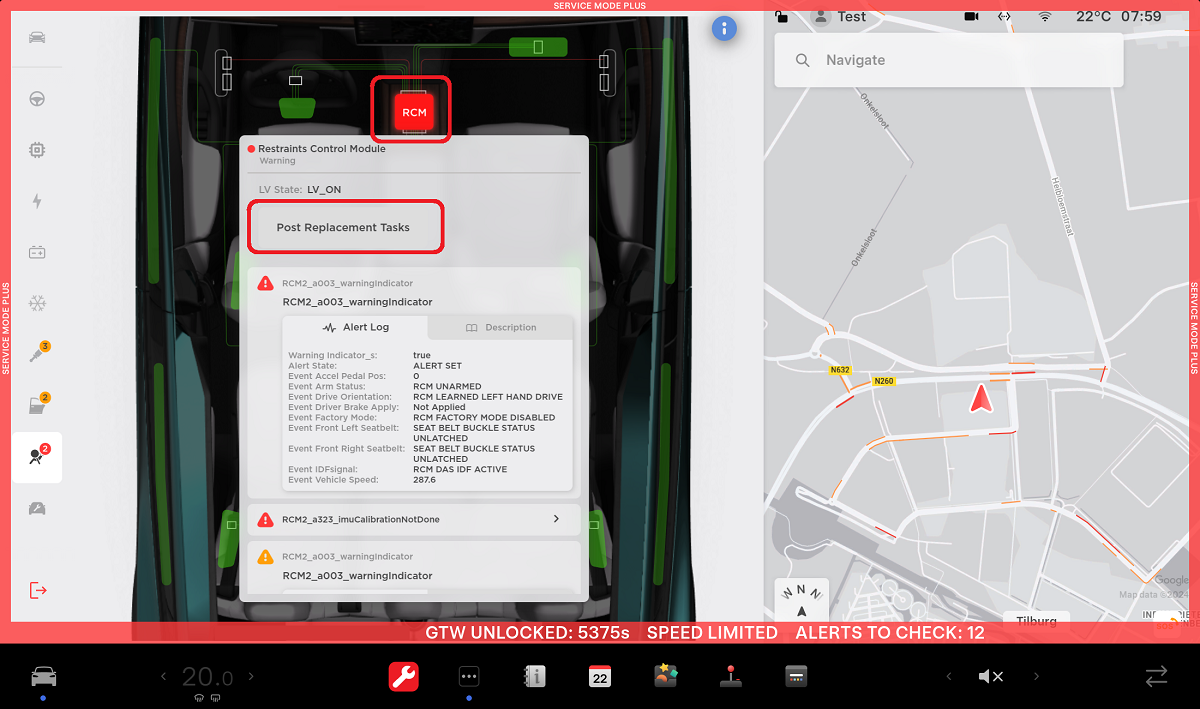

  8. 在触摸屏上,点击Service Mode > Safety and Restraints > Airbags > RCM > Post Replacement Tasks
  9. 在下一界面上,点击Run,然后等待例行程序完成。
  10. 通过触摸屏,检查前照灯调节系统。
    • 如果前照灯调节系统使用“行驶高度传感器”,退出“维护模式”,请参阅维护模式,中断此程序。
    • 如果前照灯调节系统使用“模拟俯仰传感器”,退出“维护模式”,请参阅维护模式,继续进行下一步骤。
  11. 调节前照灯:
