模块 - 转向柱控制(拆卸和更换)

校正代码 32011002 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 3 月 21 日:根据最新验证删除了 Toolbox 例行程序。
  • 2023 年 11 月 30 日:将 Toolbox 例行程序PROC-VCLEFT_X_STEERING-COLUMN-CALIBRATIONSearch for routine in ToolboxSteering Column Calibration更换为PROC_STEERING_COLUMN_CALIBRATIONSearch for routine in ToolboxSteering Column Calibration RoutineChassis / Steering - Calibrate Steering Column
  • 2023 年 8 月 28 日:更新了要在安装转向柱控制模块后运行的 Toolbox 例行程序。

扭矩规格

表 1. 扭矩规格模块 - 转向柱控制(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向柱下部护罩固定到转向柱的上部螺钉
1.5 Nm (1.1 lbs-ft)
  • T20 梅花套筒
  • 1/4 英寸标准棘轮
  • 2 英寸加长件
  • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀(仅适用于安装程序)
    • 梅花 T20 批头70 毫米
    • Wiha 1/4 英寸钻头托架适配器
    • Wiha 扭矩调节器
重复使用
将转向柱下部护罩固定到转向柱的下部螺钉
1.5 Nm (1.1 lbs-ft)
  • T20 梅花套筒
  • 1/4 英寸标准棘轮
  • 2 英寸加长件
  • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀(仅适用于安装程序)
    • 梅花 T20 批头70 毫米
    • Wiha 1/4 英寸钻头托架适配器
    • Wiha 扭矩调节器
重复使用
将转向柱控制模块固定到转向柱的螺栓
9 Nm (6.6 lbs-ft)
  • 5 毫米六角圆端钻头
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
  • 2 英寸加长件
重复使用

拆卸

  1. 打开左前车门,完全降下所有车窗。
  2. 将方向盘回正,确保前轮毂朝向正前方。
  3. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  4. 断开 12V/低压电源。请参阅12V/低压电源(断开和连接)
  5. 拆下驾驶位气囊。请参阅气囊 - 驾驶位(拆卸和更换)
  6. 拆下方向盘。请参阅方向盘(拆卸和安装)
  7. 松开将转向柱上部护罩固定到下部护罩的卡子,然后将上部护罩向上拉动。
  8. 拆下将转向柱下部护罩固定到转向柱的上部螺钉。
    提示: 推荐使用以下工具:
    • T20 梅花套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀(仅适用于安装程序)
      • 梅花 T20 批头70 毫米
      • Wiha 1/4 英寸钻头托架适配器
      • Wiha 扭矩调节器
  9. 拆下将转向柱下部护罩固定到转向柱的下部螺钉,然后将下部护罩从车辆上拆下。
    提示: 推荐使用以下工具:
    • T20 梅花套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀(仅适用于安装程序)
      • 梅花 T20 批头70 毫米
      • Wiha 1/4 英寸钻头托架适配器
      • Wiha 扭矩调节器
  10. 拆下并弃用转向柱控制模块连接器上的固定夹,然后断开转向柱控制模块连接器上的电气线束。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    检查连接器上是否有损坏的夹子,如果有则需拆下。

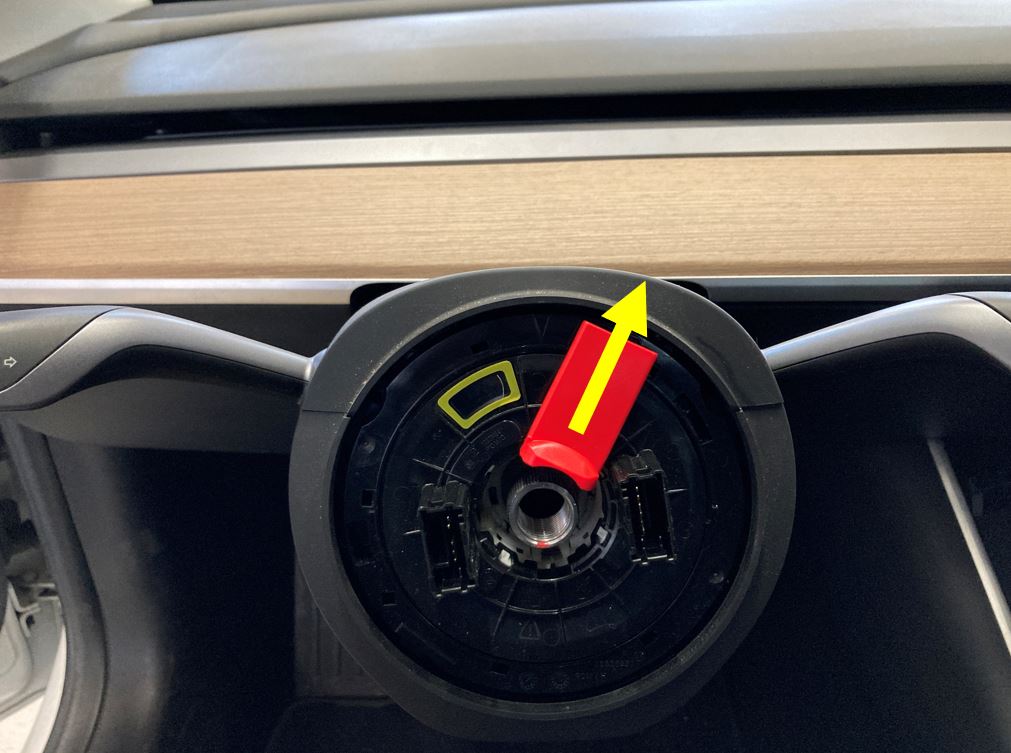

  11. 确保可在转向柱控制模块左上方的检修口处看到钟表弹簧胶带指示标志。
  12. 拆下将转向柱控制模块固定到转向柱的螺栓。
    提示: 推荐使用以下工具:
    • 5 毫米六角圆端钻头
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
    • 2 英寸加长件
  13. 将转向柱控制模块从转向柱上拆下。
    Informational PurposesAn informational icon, calling your attention
    如需重新安装已拆下的转向柱控制模块,确保勿破坏模块中心的花键式套环。

安装

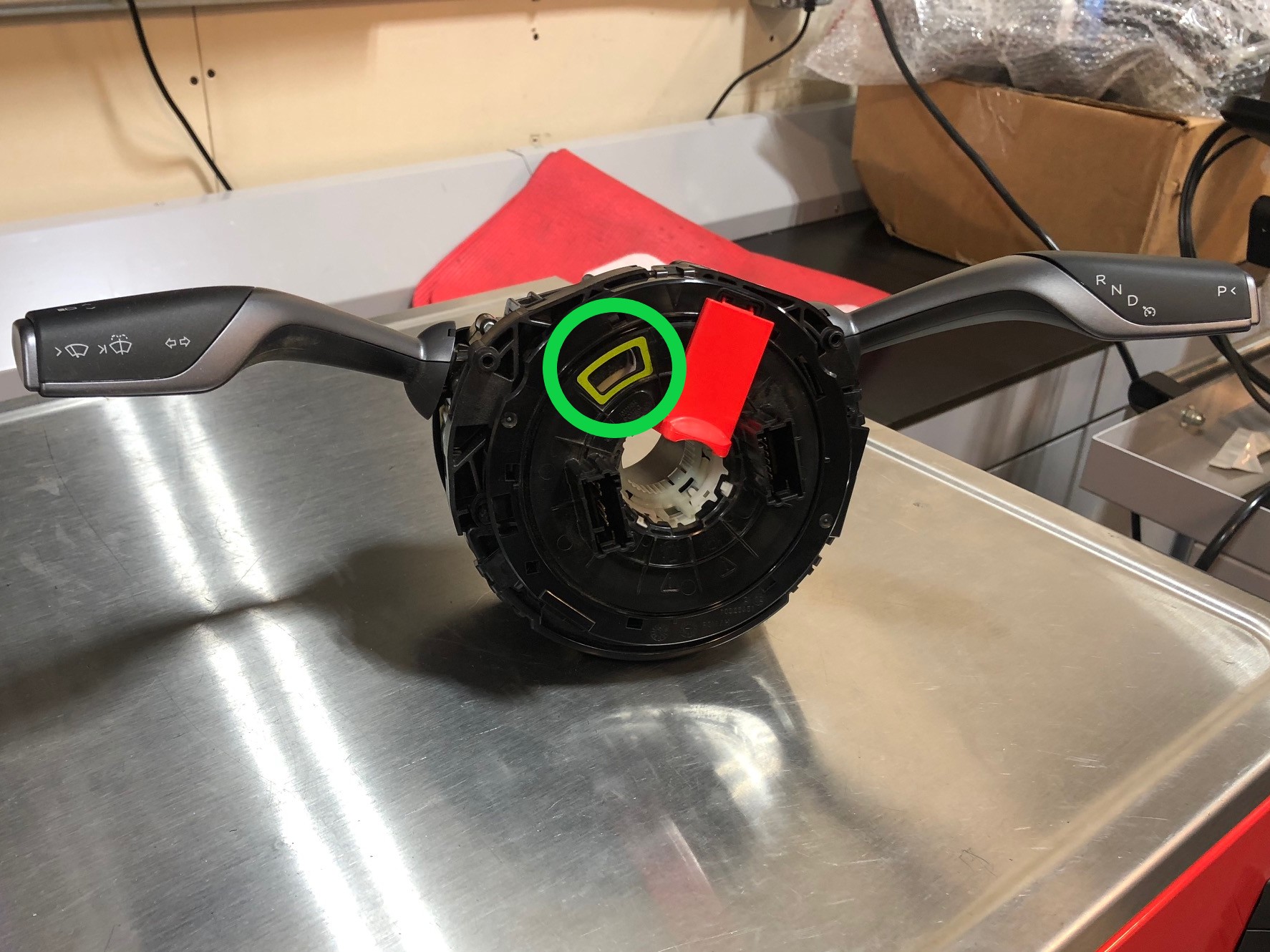

  1. 确保可在转向柱控制模块左上方的检修口处看到钟表弹簧胶带指示标志。
  2. 将转向柱控制模块小心地安装到转向柱上,然后安装将转向柱控制模块固定到转向柱的螺栓。
    9 Nm (6.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 5 毫米六角圆端钻头
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
    • 2 英寸加长件
  3. 将橙色塑料固定夹 (1028053-00-A) 安装到转向柱控制模块的电气线束连接器上。
  4. 将电气线束固定到转向柱控制模块连接器。
  5. 执行推拉推测试,确保转向柱控制模块电气连接器稳妥就位。
  6. 安装将转向柱下部护罩固定到转向柱的下部螺钉。
    1.5 Nm (1.1 lbs-ft)
    提示: 推荐使用以下工具:
    • T20 梅花套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀(仅适用于安装程序)
      • 梅花 T20 批头70 毫米
      • Wiha 1/4 英寸钻头托架适配器
      • Wiha 扭矩调节器
  7. 安装将转向柱下部护罩固定到转向柱的上部螺钉。
    1.5 Nm (1.1 lbs-ft)
    提示: 推荐使用以下工具:
    • T20 梅花套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀(仅适用于安装程序)
      • 梅花 T20 批头70 毫米
      • Wiha 1/4 英寸钻头托架适配器
      • Wiha 扭矩调节器
  8. 安装将转向柱上部护罩固定到下部护罩的卡子。
  9. 提起红色锁片,将其从新转向柱控制模块上拆下。
  10. 安装方向盘。请参阅方向盘(拆卸和安装)
  11. 安装驾驶位气囊。请参阅气囊 - 驾驶位(拆卸和更换)
  12. 连接 12V/低压电源。请参阅12V/低压电源(断开和连接)
  13. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  14. 进入“维护模式”。请参阅维护模式
  15. 更新车辆固件。请参阅软件更新
  16. 退出“维护模式”。请参阅维护模式
  17. 升起所有车窗,关闭左前车门。
