触点开关 - 快充 - 高压电池 (七座） ((拆卸和更换))

校正代码 16302622 FRT 1.98 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1057602-00-A 1/4 英寸高压绝缘方形钻头棘轮
  • 1057603-00-A Ext Bar, Wobble, 1/4" Dr, HV Insulated
  • 1057606-00-A 1/4 英寸 13 毫米高压绝缘方形钻头套筒
  • 1059330-00-B 1/4 英寸五角梅花钻头套筒，带加长件
  • 1076927-00-A 微欧电阻计，Hioki RM 3548
警告

只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息，或第三方主题说明，请参阅高压认证要求。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项。

拆卸

  1. 拆下高压电池仓盖板。请参阅 盖板 - 高压电池仓（七座）（拆卸和安装） ((拆卸和安装))。
  2. 拆下烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。

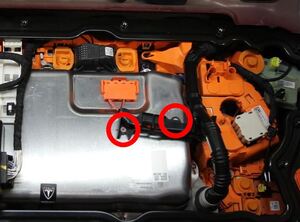

  3. 拆下将高压电池高压电池仓线束固定到高压电池快充触点开关盖板的夹子。
    注
    在新版电池组上，本线束夹位置距离触点开关更远，因此不需要将其拆卸以留出空间。

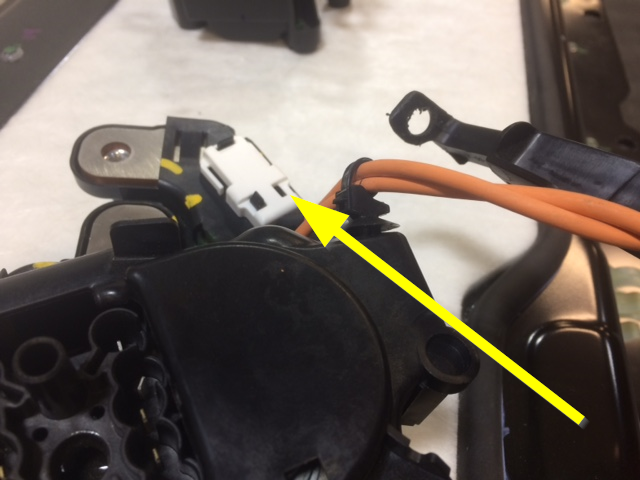

  4. 断开高压电池快充触点开关连接器上的电气线束。
    注

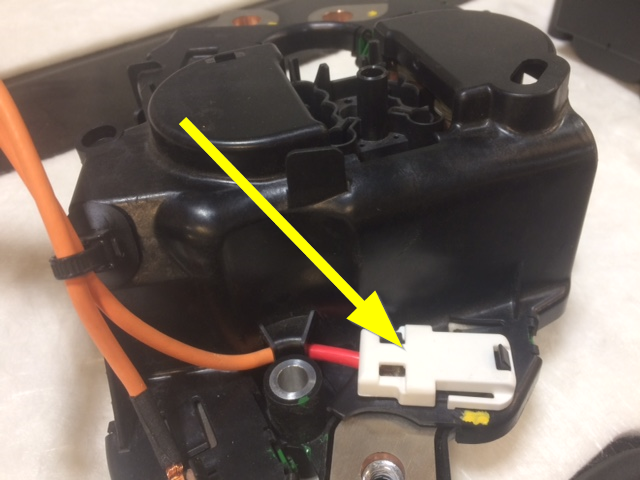

    挤压线束连接器两侧的锁片，以便松开触点开关连接器的锁片。
    警告
    切勿撬开连接器，否则将损坏锁片和连接器，并需要更换线束。
  5. 断开高压电池交流输入线束与功率转换系统连接器的连接。
    注
    上拉锁片以将其松开。可能需要使用塑料饰板工具辅助向上抬起连接器。
  6. 松开将高压电池交流输入线束盖板固定到功率转换系统的卡子。
  7. 拆卸高压电池探针。请参阅 导件 - 探测 - 高压电池（拆卸和更换）。
  8. 拆卸高压电池直流输入总成。请参阅 直流输入总成 - 高压电池（母排类型）（拆卸和更换）。
  9. 拆下并弃置将正负极母排固定到直流链路和直流输入的螺栓。
  10. 拆下将高压电池高压电池仓线束固定到高压电池快充触点开关盖板的夹子。

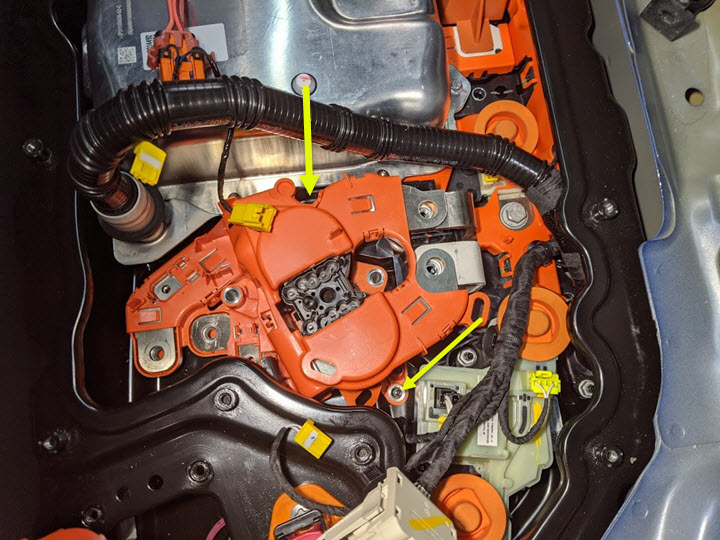

  11. 拆下将快充触点开关固定到高压电池仓的螺母和螺栓，并将线束连同触点开关一同从车辆上拆下。
  12. 拆卸负极交流输入端子盖板。
    注
    3 个卡子。

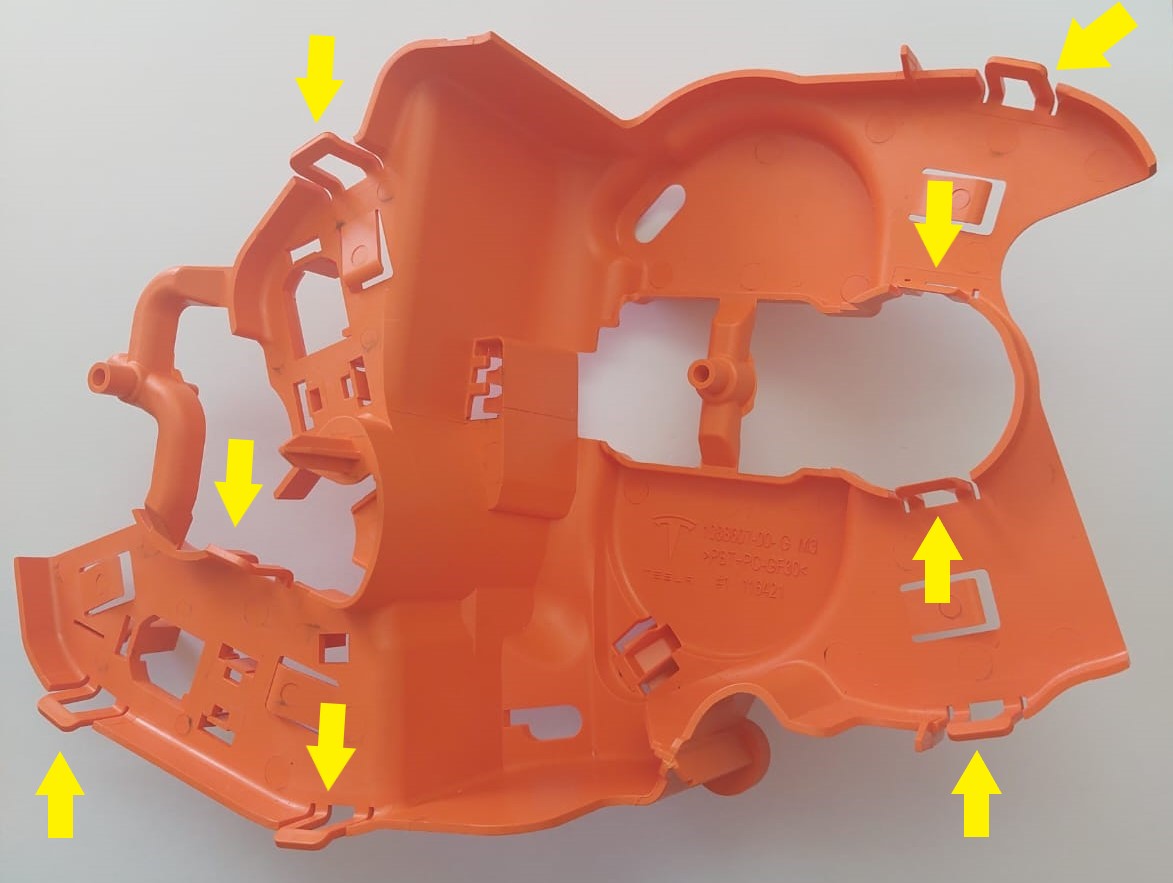

  13. 松开将高压电池快充触点开关盖板固定到快充触点开关的卡子（8 个），然后将触点开关盖板从触点开关上拆下。
    警告
    快充触点开关盖板为一次性用品，卡子十分脆弱，极易损坏。
  14. 拆下并弃置将母排固定到快充触点开关的螺栓，然后将母排从触点开关上拆下。

安装

  1. 对 Hioki 电阻计执行零点调节，以便稍后在此程序中测量电阻。请参阅 电阻表（零点调节）。
  2. 将正负极输入和直流链路母排安装到快充触点开关上，然后安装新的螺纹胶螺栓（4 个），将母排固定到触点开关上。将螺栓预先拧至 10 Nm，然后回拧半圈，再次紧固至 10 Nm，然后用油性记号笔标记螺栓。
    10 Nm (7.4 lbs-ft) - 180 degrees
    10 Nm (7.4 lbs-ft)
  3. 将新的快充触点开关盖板安装到快充触点开关总成上。
  4. 安装新的螺栓，将正极交流输入端子固定到正极输入快充母排上。
    4.4 Nm (3.2 lbs-ft)
  5. 安装新的螺栓，将负极交流输入端子固定到负极输入快充母排上。
    4.4 Nm (3.2 lbs-ft)

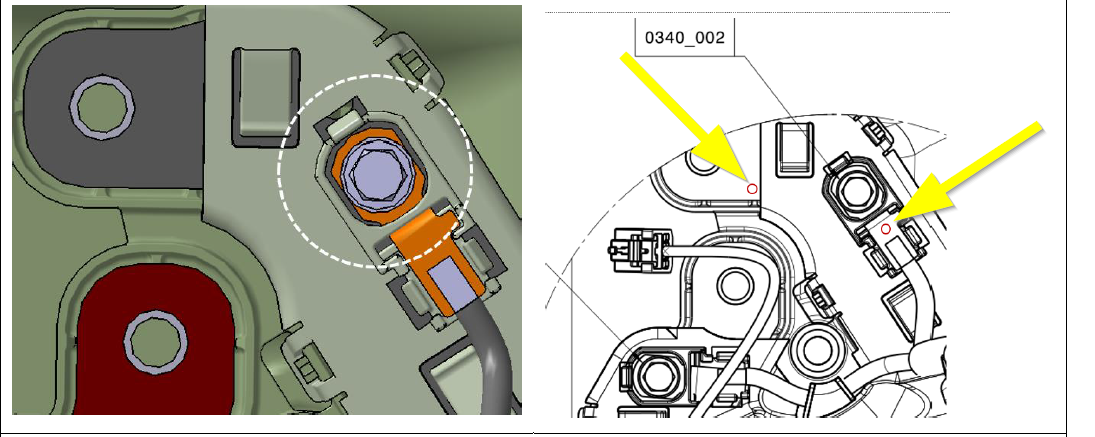

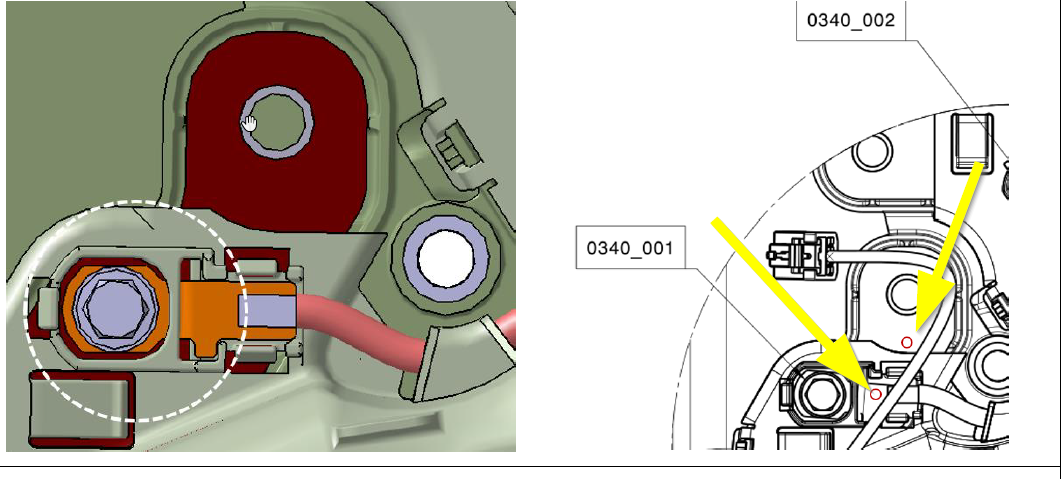

  6. 使用 Hioki 电阻计分别测量正极交流输入端子到正极输入侧快充母排之间以及负极交流输入端子到负极输入侧快充母排之间的高压接头处的电阻。
    注
    最大可接受电阻值为 0.150 毫欧（150 微欧）。高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试。
  7. 将交流输入端子盖板分放置在负极和正极环形端子上，然后接合将端子盖板固定到负极和正极环形端子的卡子。
  8. 将快充总成放置在高压电池仓上，以备安装。
    注
    2 个导销。
  9. 安装将快充总成固定到高压电池仓的螺栓和螺母，紧固后，使用油性记号笔标记螺栓和螺母。
    5.5 Nm (4.1 lbs-ft)
    8 Nm (5.9 lbs-ft)
  10. 安装将高压电池高压电池仓线束固定到高压电池快充触点开关盖板的夹子。
  11. 安装高压电池直流输入总成。请参阅 直流输入总成 - 高压电池（母排类型）（拆卸和更换）。
  12. 安装新的螺栓（4 个），将正负极母排固定到直流链路和直流输入上，然后使用油性记号笔标记各螺栓。
    5 Nm (3.7 lbs-ft) + 60 degrees

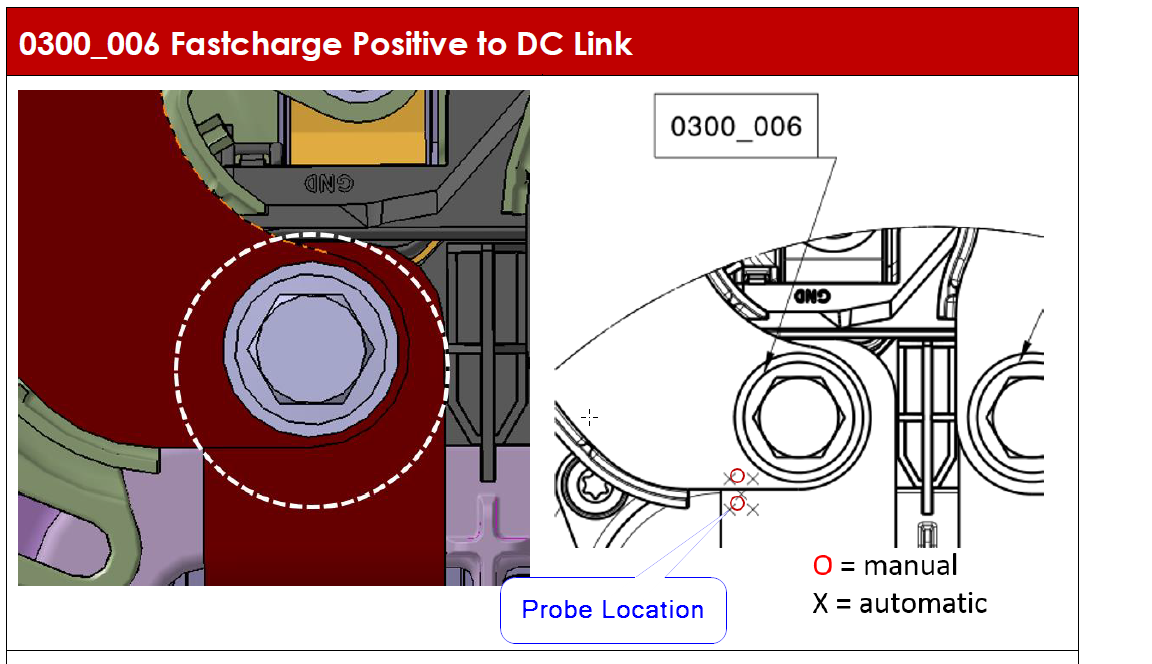

  13. 使用 Hioki 电阻计测量快充母排直流链路侧高压接头的电阻。
    注
    最大可接受电阻值为 0.025 毫欧（25 微欧）。

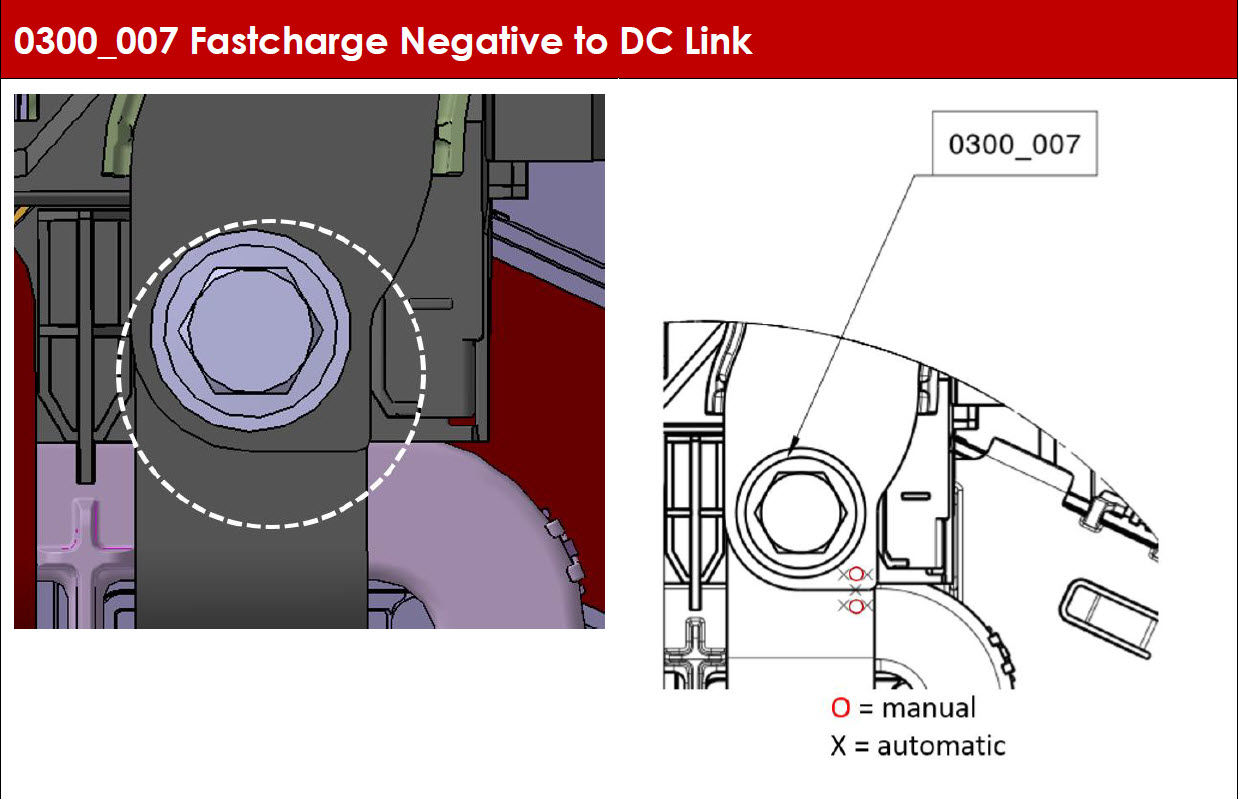

  14. 使用 Hioki 电阻计测量位于快充母排直流链路侧负极高压接头的电阻。
    注
    最大可接受电阻值为 0.040 毫欧（40 微欧）。
  15. 紧固将快充触点开关高压线束固定到功率转换系统的夹子。
  16. 将高压电池交流输入线束固定到功率转换系统连接器。
  17. 将电气线束连接到高压电池快充触点开关连接器。
  18. 安装高压电池探针。请参阅 导件 - 探测 - 高压电池（拆卸和更换）。
  19. 安装将高压电池高压电池仓线束固定到高压电池快充触点开关的夹子。
  20. 测量烟火电池隔离开关安装点间的电压，然后安装烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
  21. 安装高压电池仓盖板。请参阅 盖板 - 高压电池仓（七座）（拆卸和安装） ((拆卸和安装))。
