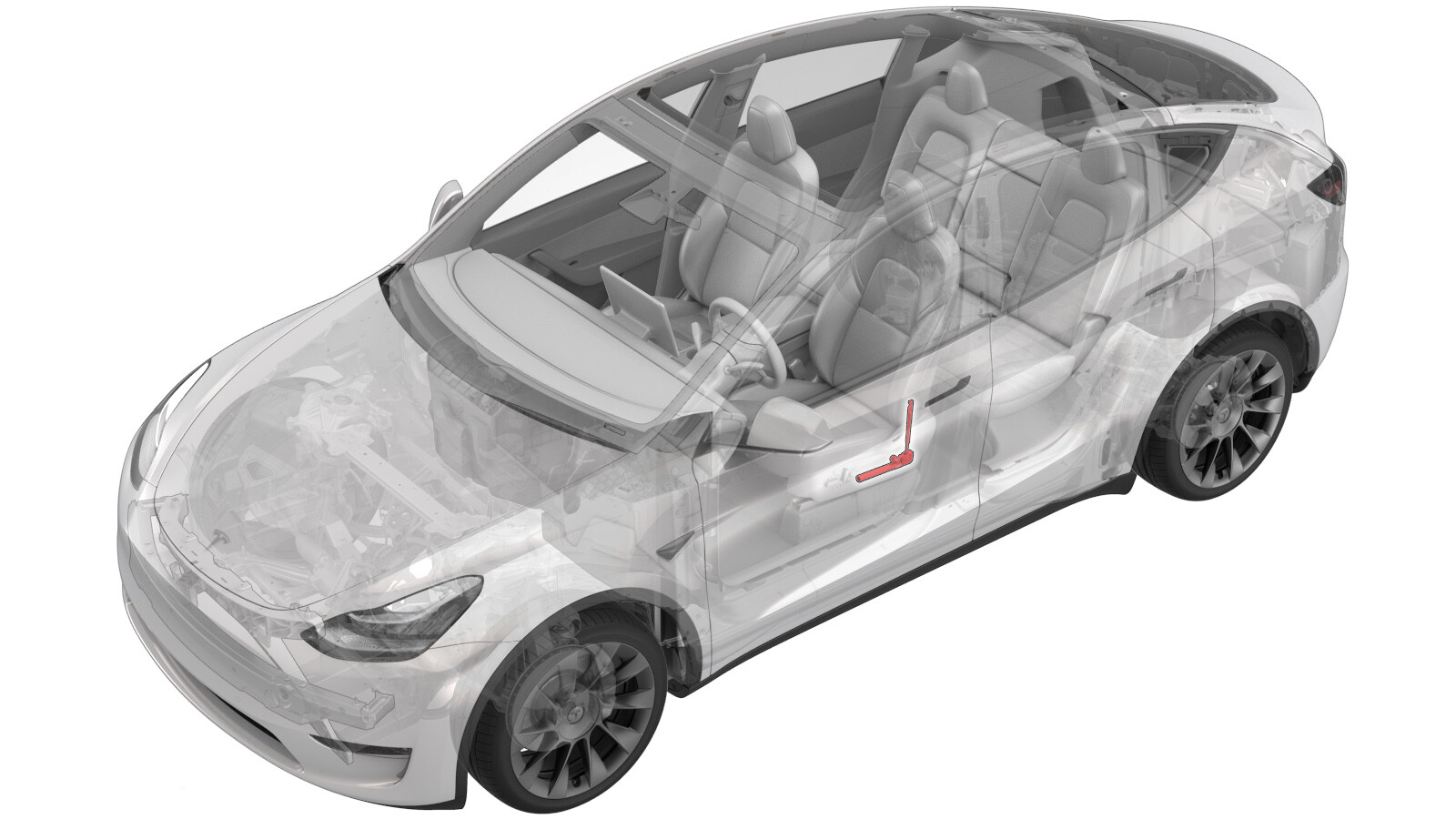

预紧器 - 腰带外侧 - 第一排 - LH(拆卸和更换)

校正代码 20101002 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前,确保 12V/低压电源已断开至少 1 分钟,否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息,请参阅气囊和辅助约束系统 (SRS) 预防措施

扭矩规格

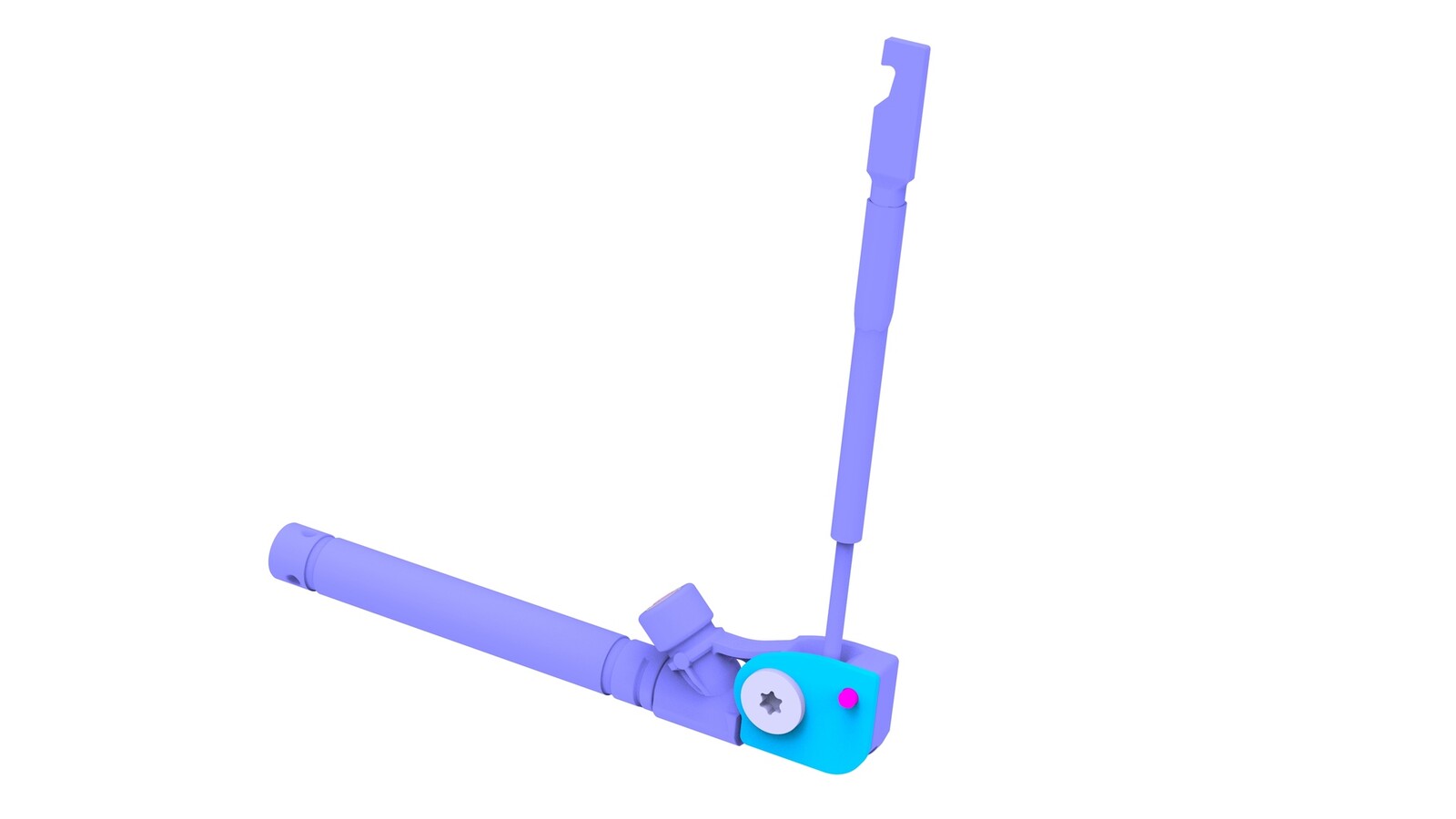

表 1. 扭矩规格预紧器 - 腰带外侧 - 第一排 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将预紧器固定到座椅滑轨的螺栓
40 Nm (29.5 lbs-ft)
  • 梅花 T50 套筒
  • 3/8 英寸标准棘轮
  • 3/8 英寸扭矩扳手(仅适用于安装程序)
  • 3 英寸加长件
更换

拆卸

  1. 打开 LH 前车门并降下 LH 前车窗。
  2. 将 LH 前座椅移至最靠前的位置,然后完全升起该座椅。
  3. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  4. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  5. 拆下驾驶位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅(拆卸和更换)

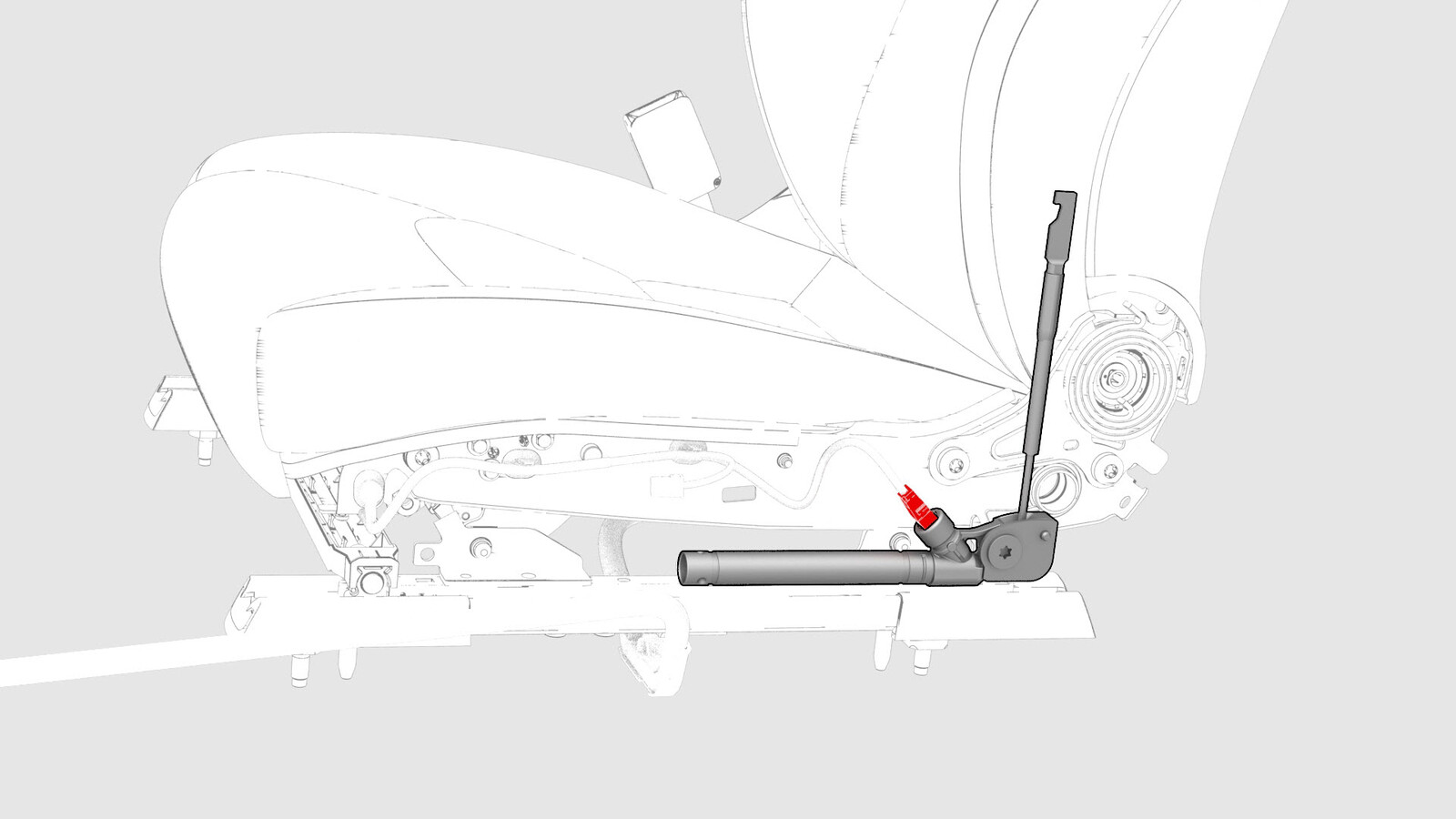

  6. 松开连接器锁,然后断开预紧装置上的电气连接器。

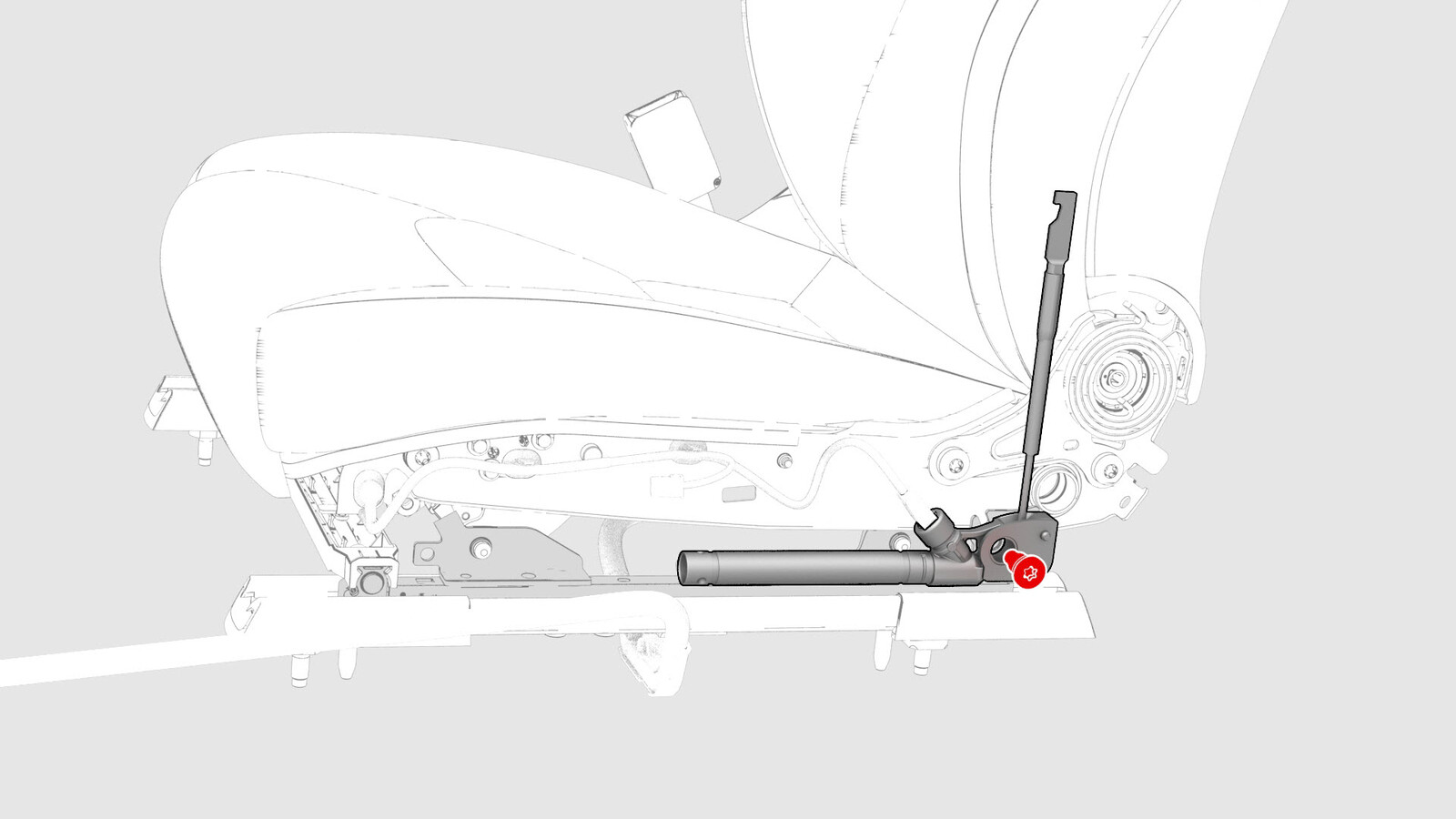

  7. 拆下将预紧装置固定到座椅滑轨的螺栓。
    40 Nm (29.5 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T50 套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸扭矩扳手(仅适用于安装程序)
    • 3 英寸加长件
    Informational PurposesAn informational icon, calling your attention
    此螺栓用金属夹固定在预紧装置上。预紧装置和螺栓必须作为总成更换。
  8. 从座椅滑轨上拆下第一排外侧腰带预紧装置。

安装

  1. 将新的预紧装置和螺栓总成安装到座椅滑轨,然后拧紧将预紧装置固定到座椅滑轨的螺栓。
    40 Nm (29.5 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T50 套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸扭矩扳手(仅适用于安装程序)
    • 3 英寸加长件
    Informational PurposesAn informational icon, calling your attention
    将预紧装置导销与座椅滑轨对齐。
  2. 连接预紧装置电气连接器。
  3. 安装驾驶位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅(拆卸和更换)
  4. 重新连接 12V 电源。请参阅12V/低压电源(断开和连接)
  5. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
