套管支架 - 平衡杆 - 前 - 成对（拆卸和更换）

校正代码 31016202 0.42 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆卸前流线型护板。请参阅 面板 - 流线型护板 - 前（非结构化电池组）（拆卸和更换）。
  2. 拆下将前裙板固定到 LH 轮拱内衬的夹子。
  3. 拆下将前裙板固定到 RH 轮毂内衬的夹子。

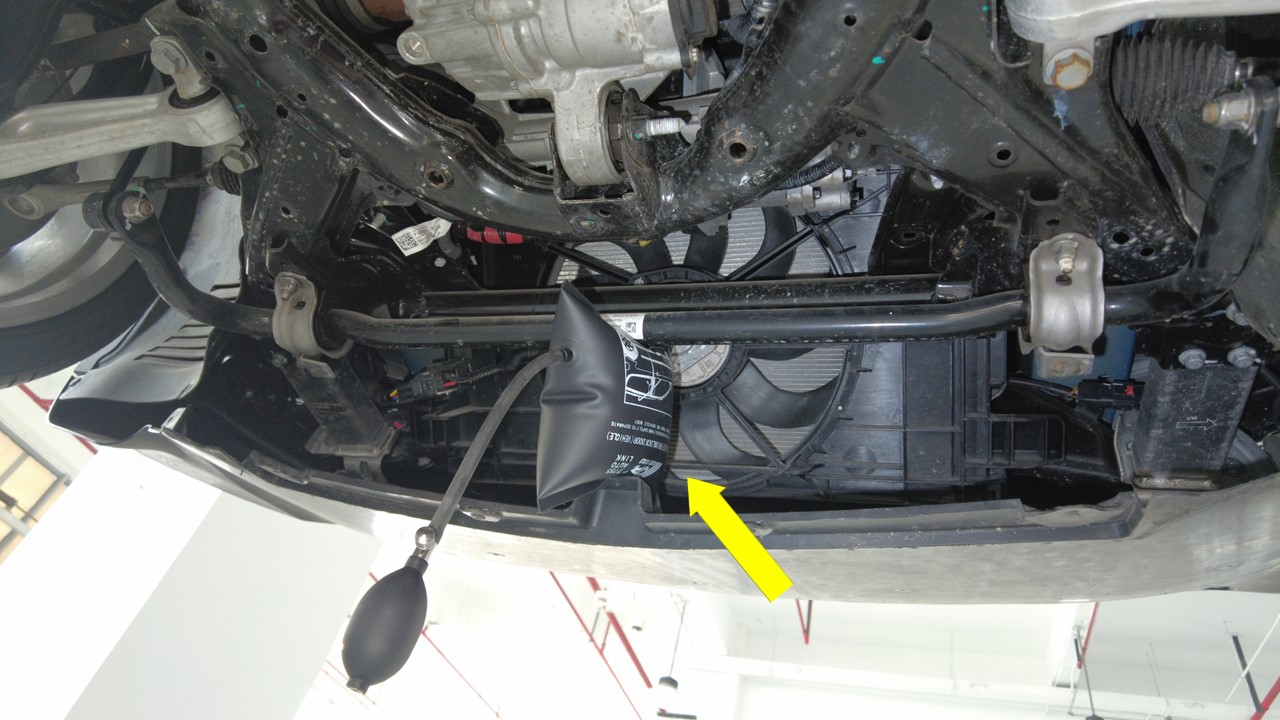

  4. 将可充气袋垂直安装于前平衡杆和前裙板之间，以确保存在足够操作空间。
  5. 在前平衡杆下方放置一个支撑台架，以支撑前平衡杆。

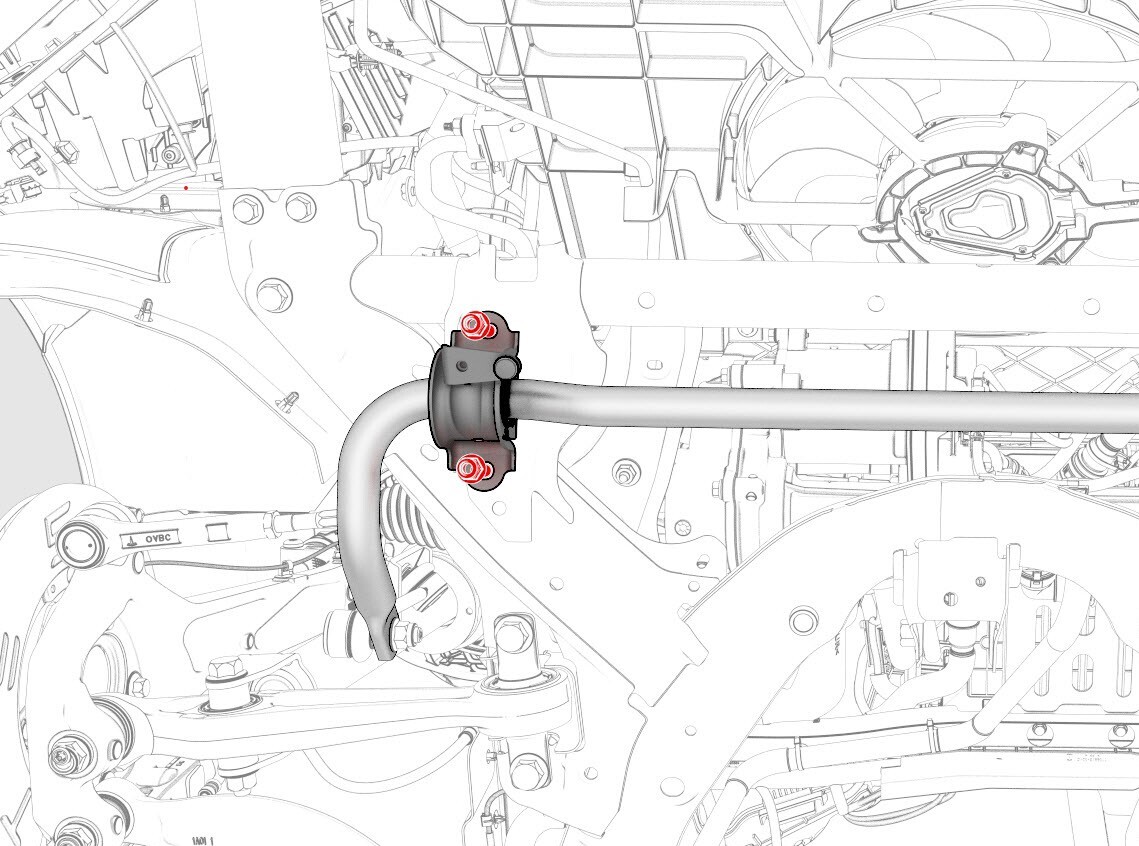

  6. 拆下并弃置将左前平衡杆固定到前副车架的螺母（2 个）。
    提示
    推荐使用以下工具
    • 15 毫米深套筒

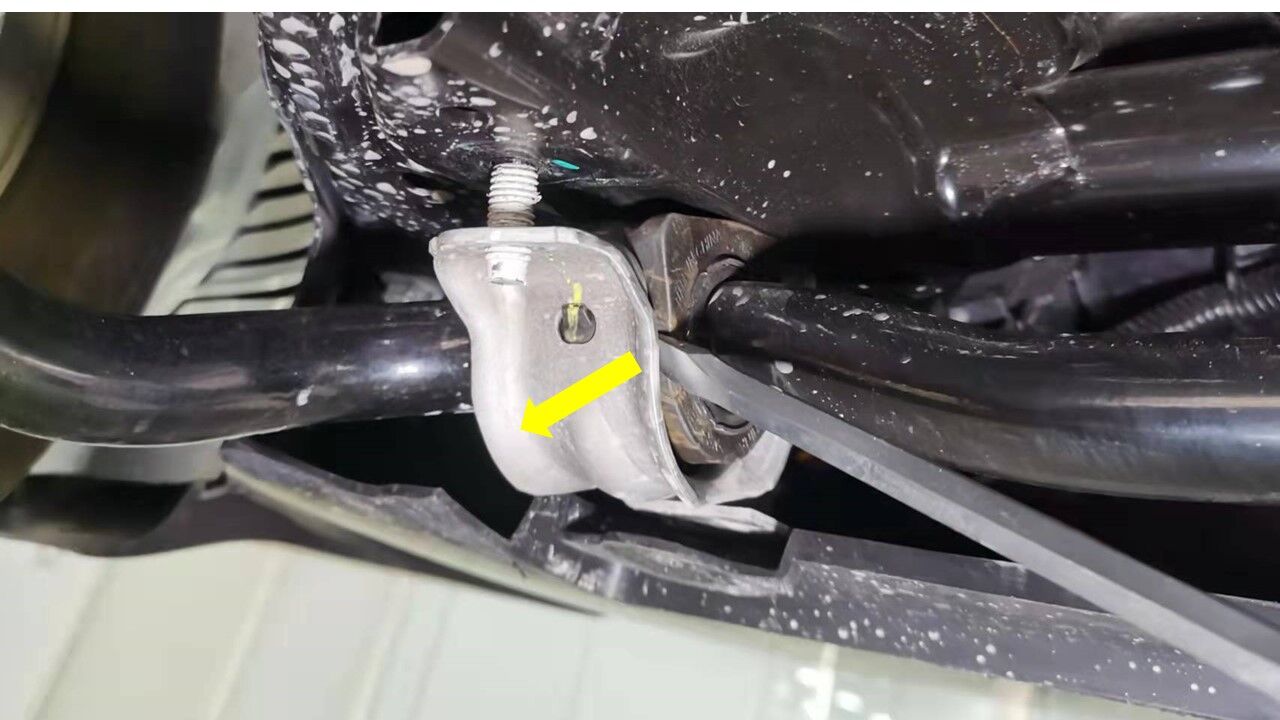

  7. 将左前支架从前平衡杆套管上拆下。
    注
    用一字螺丝刀小心拆下支架，注意请勿损坏平衡杆套管。
  8. 重复第6步至第7步，以拆下右前支架。

安装

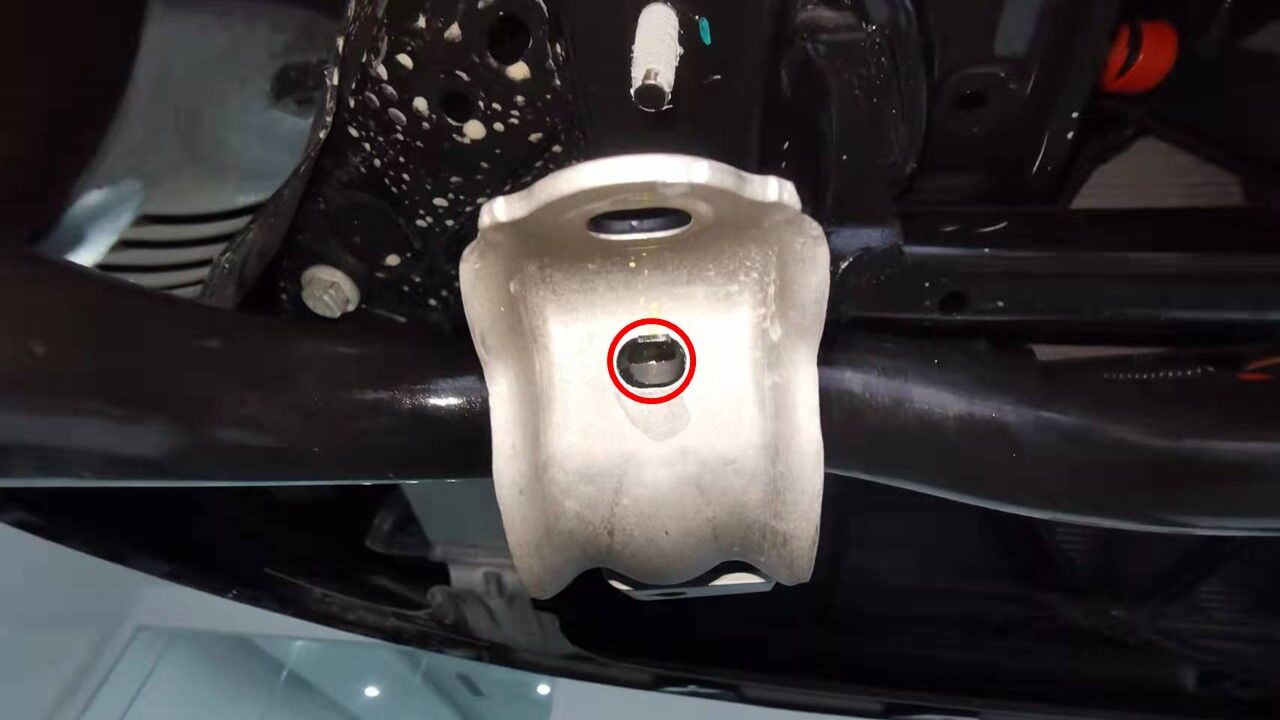

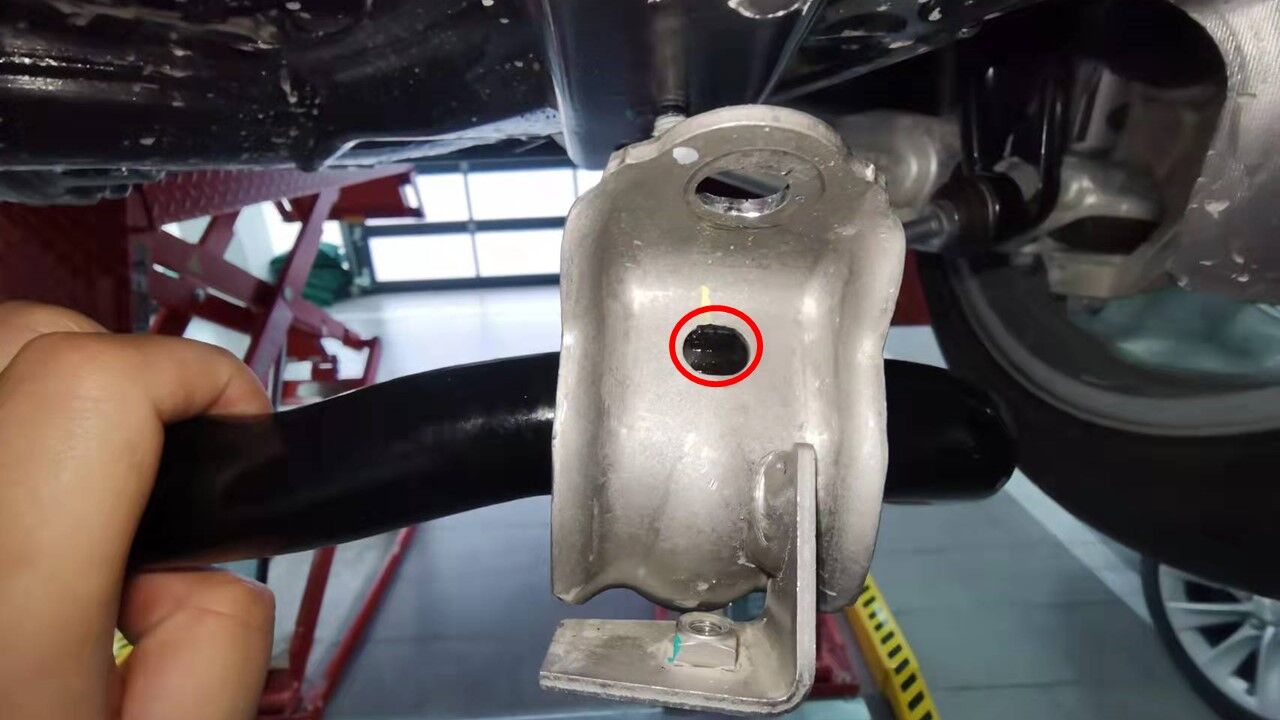

  1. 将左侧支架安装到前平衡杆套管上。
    注
    务必将支架装到套管上，涂抹润滑剂以便安装。
  2. 安装新的螺母（2 个），将平衡杆固定到副车架，然后紧固螺母并用油性记号笔进行标记。
    35 Nm (25.8 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米深套筒
  3. 重复第1步至第2步，以安装右前支架。
  4. 降下支撑台架并将其从平衡杆下方取走。
  5. 取走可充气袋。
  6. 安装将前裙板固定到左侧轮拱内衬的卡子。
  7. 安装将前裙板固定到右侧轮毂内衬的卡子。
  8. 安装前部流线型护板。请参阅 面板 - 流线型护板 - 前（非结构化电池组）（拆卸和更换）。
