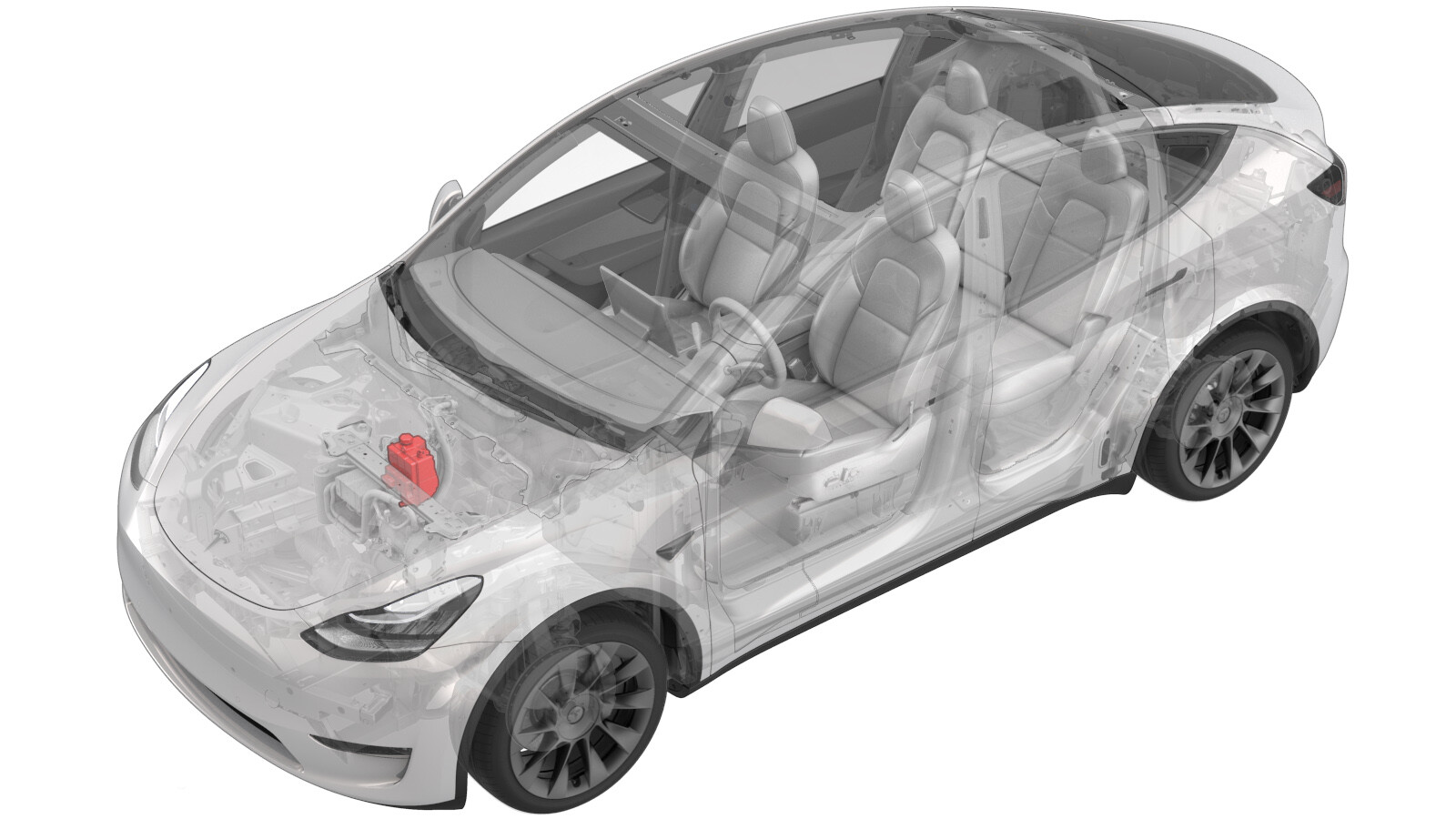

冷却液罐（拆卸和更换）

校正代码 18401702 0.66 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 冷却液罐（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将冷却液罐侧面固定到超级歧管的螺钉
5 Nm (3.7 lbs-ft)
  • T25 梅花套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将冷却液罐前部固定到超级歧管的螺钉
5 Nm (3.7 lbs-ft)
  • T25 梅花套筒
  • 10 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  2. 拆卸新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
  3. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  4. 拆卸 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
  5. 拆卸冷却液罐罐盖。
  6. 在车辆前部附近放置一个排液器，并将排液器设置到 “Evacuate” 模式。
  7. 将排空软管放置在冷却液罐左前角，以便排出尽可能多的冷却液。

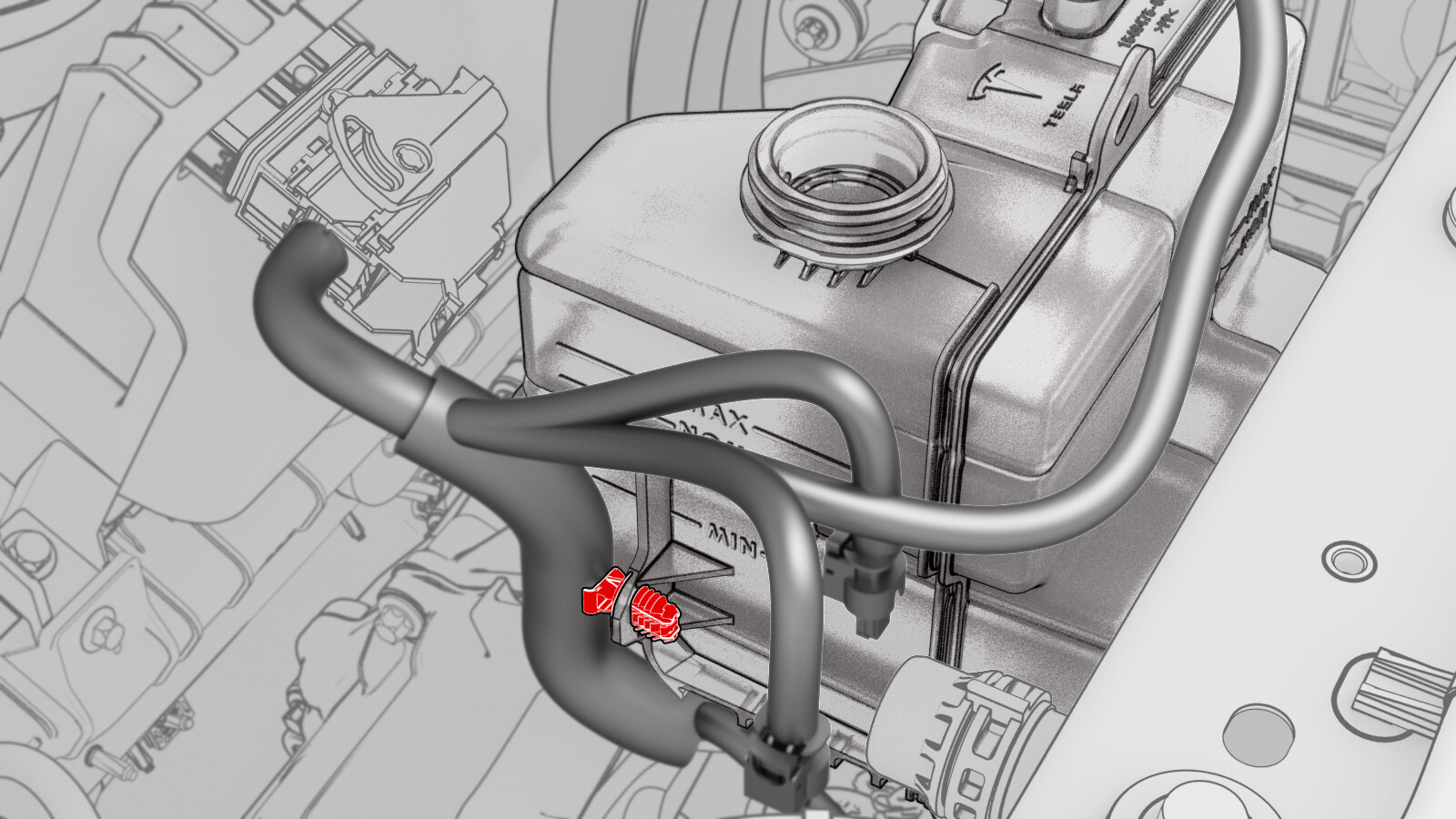

  8. 松开锁片，然后断开冷却液罐液位传感器上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
  9. 松开将电气线束固定到冷却液罐顶部的卡子。

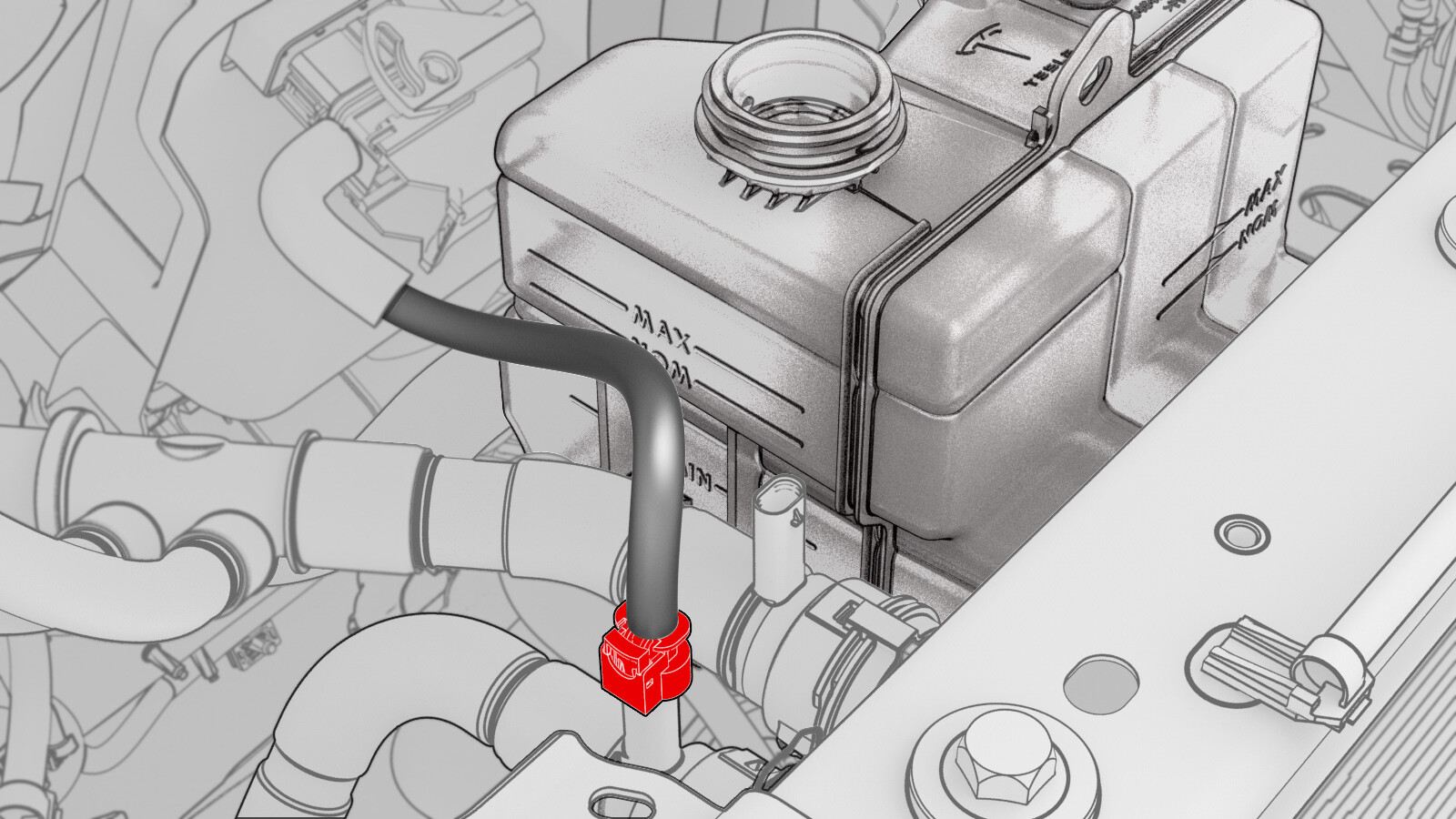

  10. 从冷却液罐附近冷却器至电池软管上的传感器上断开电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    记录连接器线束上所缠绕胶带的颜色，以及线束相对于冷却液罐的位置。
  11. 从冷却液罐附近动力总成供给软管传感器上断开电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    记录连接器线束上所缠绕胶带的颜色，以及线束相对于冷却液罐的位置。
  12. 松开弹簧夹，然后将制冷器至电池软管从超级歧管上拆下。
  13. 松开弹簧夹，然后将动力总成供给软管从超级歧管上拆下。
  14. 松开将电气线束固定到冷却液罐右侧的卡子。

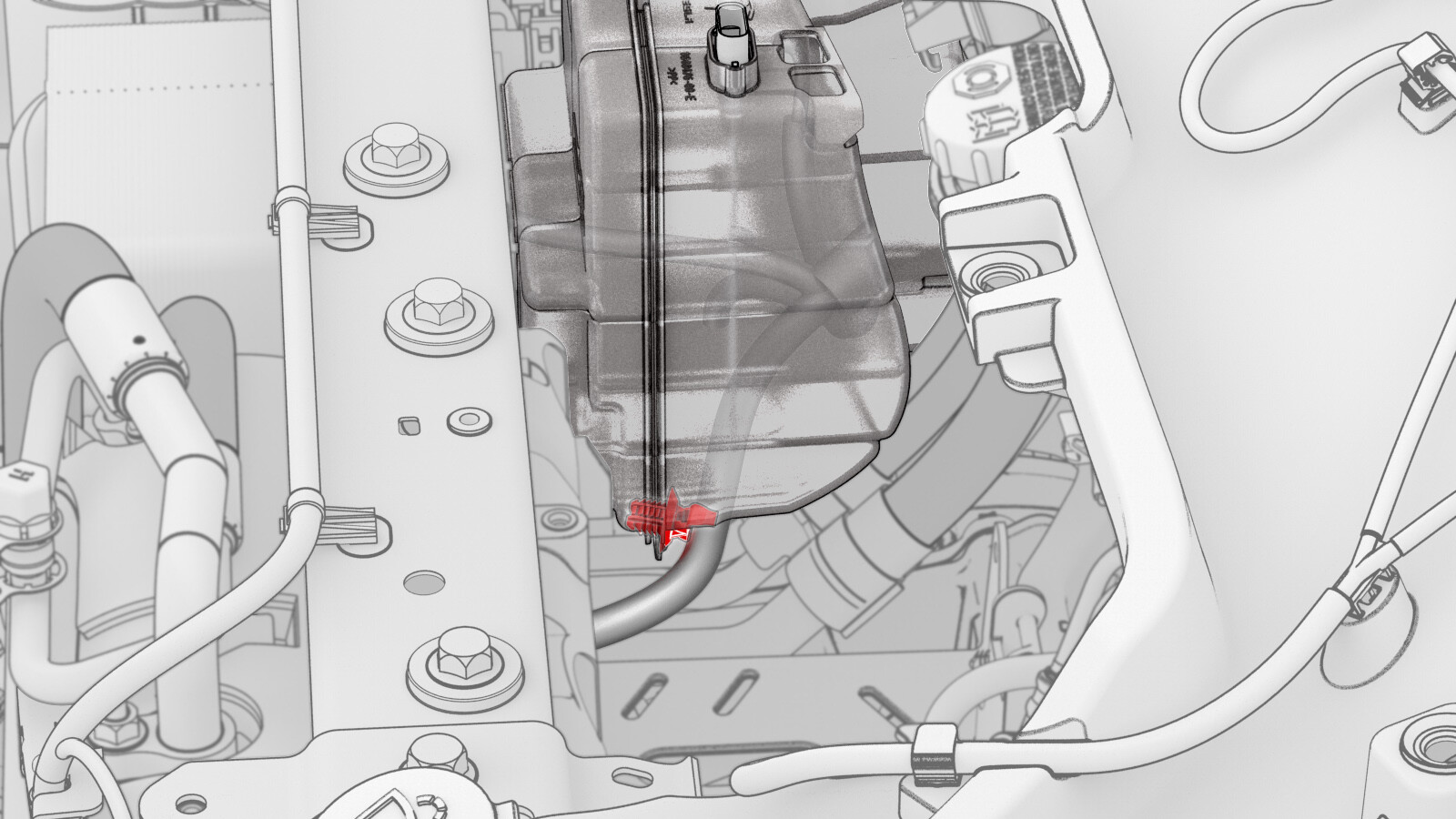

  15. 松开将电气线束固定到冷却液罐下部左侧的夹子。

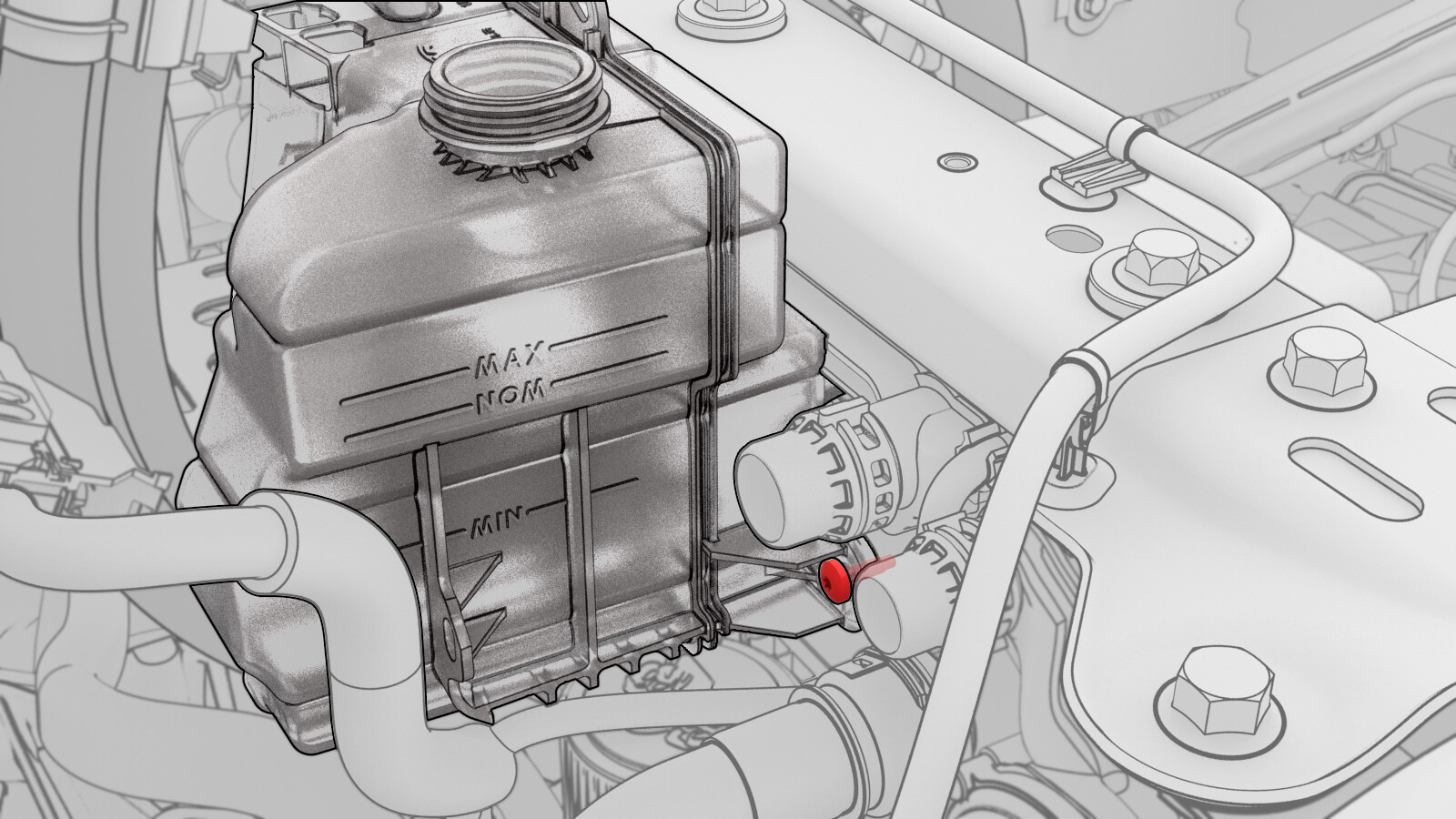

  16. 拆卸将冷却液罐侧面固定到超级歧管的螺钉。
    提示： 推荐使用以下工具：
    • T25 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手

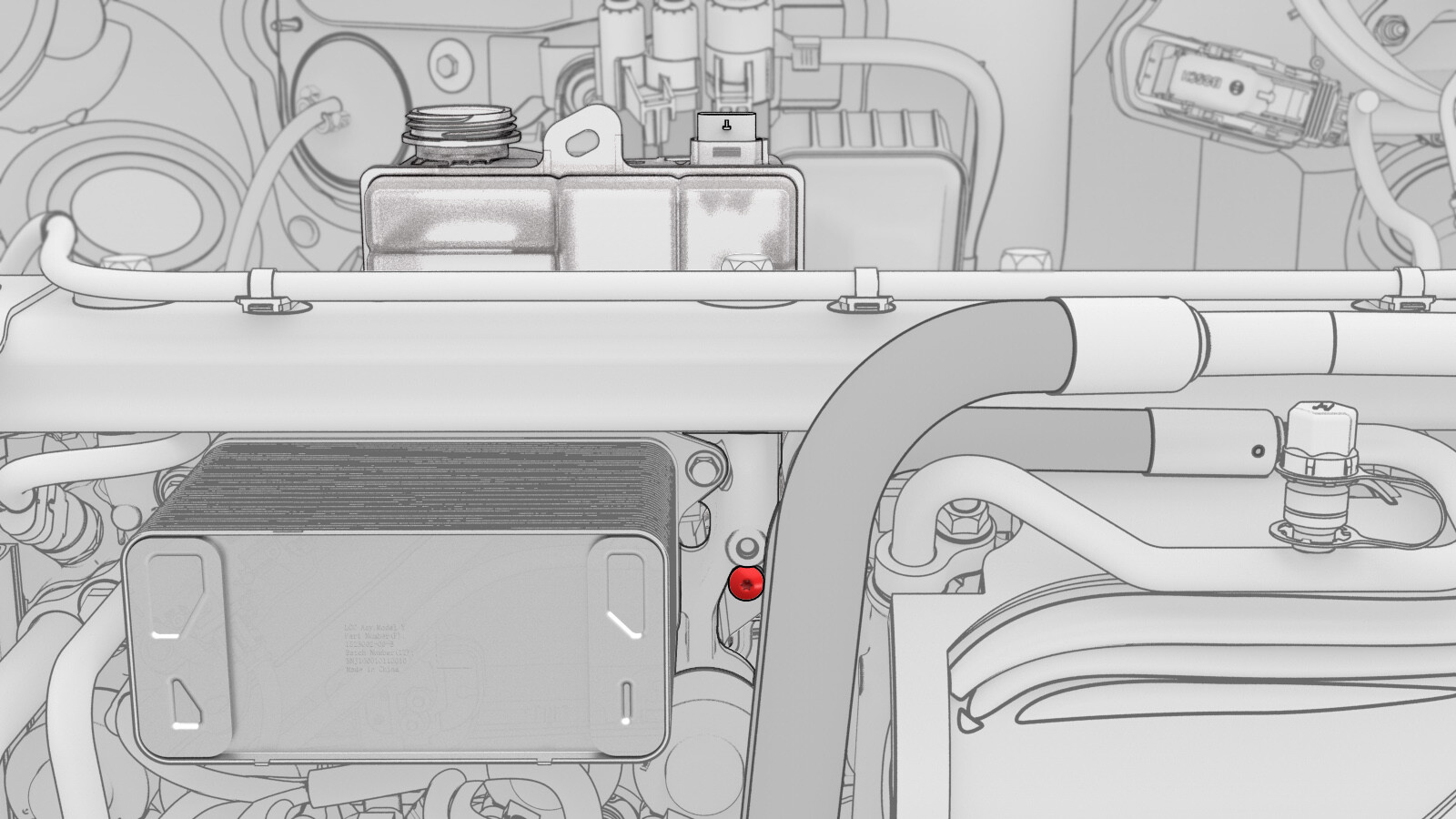

  17. 拆卸将冷却液罐前部固定到超级歧管的螺钉。
    提示： 推荐使用以下工具：
    • T25 梅花套筒
    • 10 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  18. 从超级歧管上松开冷却液罐，将冷却液罐朝车尾方向移动以将其拆下。

安装

  1. 验证冷却液罐底部的 O 型环是否正确就位，然后向 O 型环上涂抹润滑剂。
  2. 将冷却液罐放置在超级歧管上，确保冷却液罐输出端与超级歧管冷却液输入端完全对接。

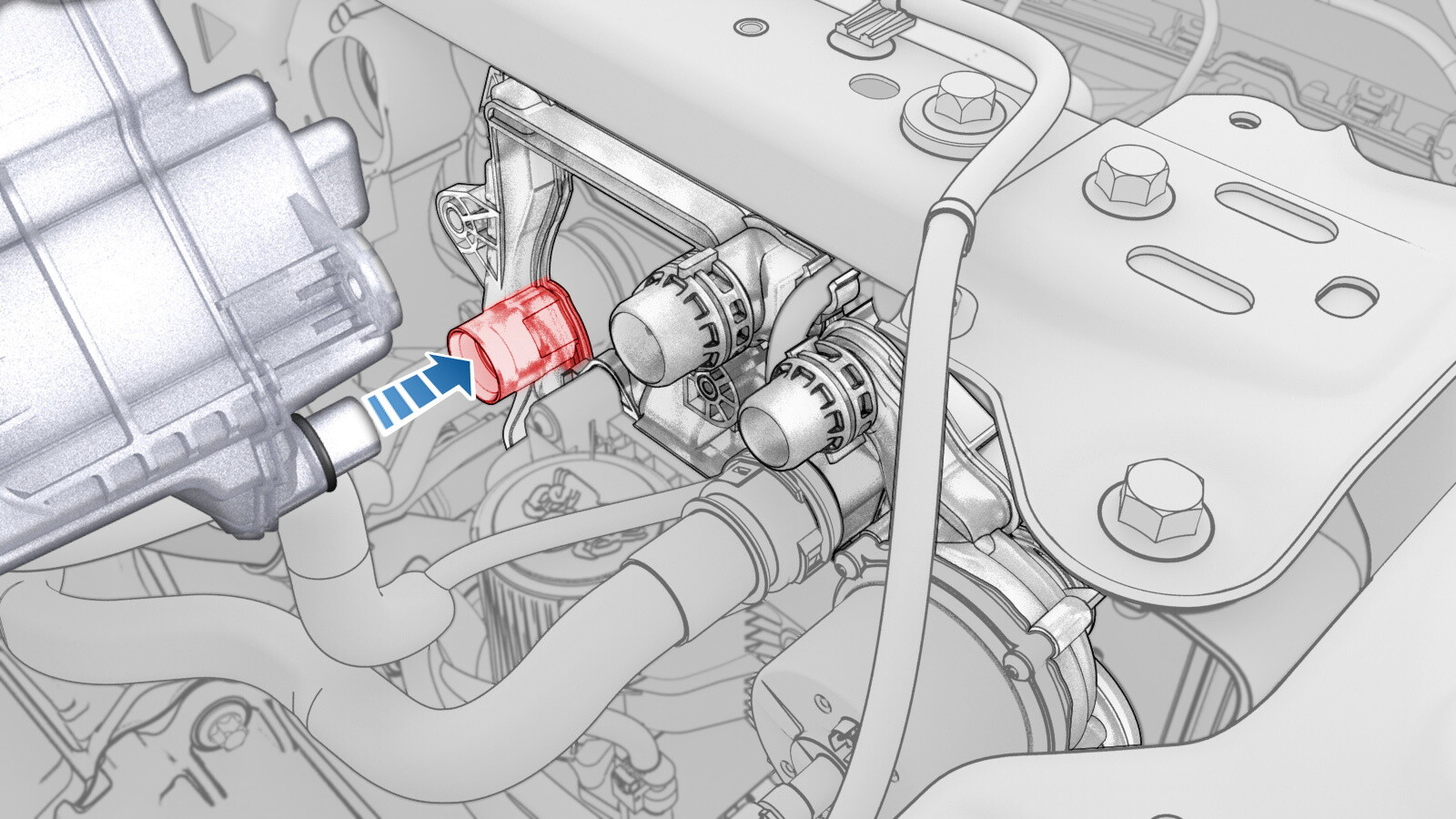

    图 1. 超级歧管冷却液输入端
  3. 安装将冷却液罐侧面固定到超级歧管的螺钉。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • T25 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
  4. 安装将冷却液罐前部固定到超级歧管的螺钉。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • T25 梅花套筒
    • 10 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  5. 安装将电气线束固定到冷却液罐下部左侧的夹子。
  6. 安装将电气线束固定到冷却液罐右侧的卡子。
  7. 将动力总成供给软管安装在超级歧管上。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉测试，以确认软管已完全就位。
  8. 将制冷器至电池软管安装在超级歧管上。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉测试，以确认软管已完全就位。
  9. 在冷却液罐附近，将电气连接器连接到动力总成供给软管传感器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片按入连接器以接合锁止机构。切勿从侧面推动锁片。
  10. 将冷却液罐附近电气连接器与冷却器至电池软管传感器相连。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片按入连接器以接合锁止机构。切勿从侧面推动锁片。
  11. 安装将电气线束固定到冷却液罐顶部的卡子。
  12. 连接冷却液罐液位传感器上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片按入连接器以接合锁止机构。切勿从侧面推动锁片。
  13. 向冷却液罐加注适当的冷却液，直至 MAX 线处。
  14. 安装 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
  15. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  16. 将装有 Toolbox 的笔记本电脑与车辆相连。
  17. 选择Actions/Autodiag选项卡，然后搜索 “Purge”
  18. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    旁边的 "play” 按钮，然后选择 “RUN”。
    Informational PurposesAn informational icon, calling your attention
    注
    确保车辆未处于行驶状态。
    Informational PurposesAn informational icon, calling your attention
    注
    测试将持续约 10 分钟。测试运行期间，监测并保持超级瓶注满。 在“维护模式增强版”中（请参阅维护模式增强版），可通过CAN Viewer子菜单监测冷却液泵速度。 如果泵速超过 6900 rpm，系统中仍会有空气残留；请运行冷却系统真空再加注。
  19. 排空空气后，点击窗口右上角的 “X” 关闭页面。
  20. 检查冷却液罐液位，必要时进行加注。
  21. 安装冷却液罐罐盖。
  22. 在 Toolbox 中，选择Actions/Autodiag选项卡，然后搜索 “Thermal”。
  23. 点击TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Toolbox: (link)via Service Mode: Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
    ，然后点击Run。
  24. 待例行程序完成后，点击提示窗口右上角的 “X” 关闭页面。
  25. 断开笔记本电脑与车辆的连接。
  26. 安装新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
  27. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  28. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
