防抱死制动系统调制器(拆卸和更换)

校正代码 33100102 2.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-04-29: 更正了将减震塔支架固定到车辆的螺栓的扭矩值。
  • 2023 年 12 月 5 日:更新了制动器硬度例行程序。

扭矩规格

表 1. 扭矩规格防抱死制动系统调制器(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将防抱死制动系统调制器固定到支架的螺母
8 Nm (5.9 lbs-ft)
  • 10 毫米深套筒
  • 2 英寸加长件
重复使用
将防抱死制动系统调制器固定到 LH 车架纵梁的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
  • 6 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将转向机总成固定到中间轴总成的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米套筒
重复使用
将主缸主管固定到防抱死制动系统调制器的螺母
16 Nm (11.8 lbs-ft)
  • 12 毫米扩口螺母扳手
  • 12 毫米扩口螺母爪形套筒
  • 6 英寸加长件
重复使用
将主缸辅管固定到防抱死制动系统调制器的螺母
16 Nm (11.8 lbs-ft)
  • 12 毫米扩口螺母扳手
  • 12 毫米扩口螺母爪形套筒
  • 6 英寸加长件
重复使用
将 LH 前部制动管连接至防抱死制动系统调制器的螺母
16 Nm (11.8 lbs-ft)
  • 12 毫米扩口螺母扳手
  • 12 毫米扩口螺母爪形套筒
重复使用
将 RH 后部制动管连接至防抱死制动系统调制器的螺母
16 Nm (11.8 lbs-ft)
  • 12 毫米扩口螺母扳手
  • 12 毫米扩口螺母爪形套筒
重复使用
将左后制动管路固定到防抱死制动系统调制器的螺母
16 Nm (11.8 lbs-ft)
  • 12 毫米扩口螺母扳手
  • 12 毫米扩口螺母爪形套筒
重复使用
将右前制动管路固定到防抱死制动系统调制器的螺母
16 Nm (11.8 lbs-ft)
  • 12 毫米扩口螺母扳手
  • 12 毫米扩口螺母爪形套筒
重复使用
固定减震塔支架 LH 和 RH 侧的螺栓 请参阅程序中的图片以了解正确的扭矩规格
  • 15 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机
  2. 使用方向盘托架将方向盘锁入位。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    保护座椅以防受损。
  3. 拆卸前备箱储物单元。请参阅 前备箱储物单元(拆卸和更换)
  4. 断开 12V 电源。请参阅 12V/低压电源(断开和连接)
  5. 拆下 12V 辅助电池。请参阅 12V/低压电池(拆卸和更换)
  6. 拆下将减震塔支架固定到 RH 减震塔的内部螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  7. 拆下将减震塔支架固定到 RH 减震塔的外部螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  8. 拆下将减震塔支架固定到 LH 减震塔的内部螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  9. 拆下将减震塔支架固定到 LH 减震塔的外部螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  10. 将减震塔支架总成置于一旁,以留出拆卸电池支架的空间。
  11. 拆卸所有轮毂。请参阅 轮毂总成(拆卸和安装)
  12. 拆卸前流线型护板。请参阅 面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)

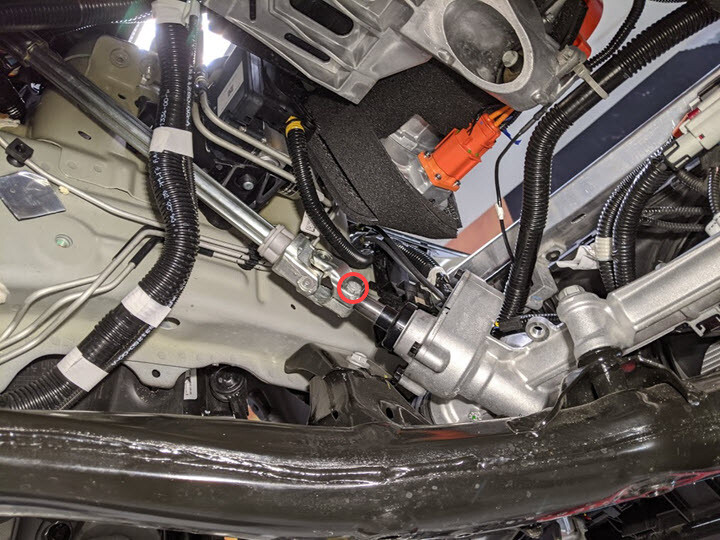

  13. 拆卸将转向机总成固定到中间轴总成的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  14. 向上滑动电动转向柱,将其从转向机总成上拆下。
  15. 部分降下车辆。

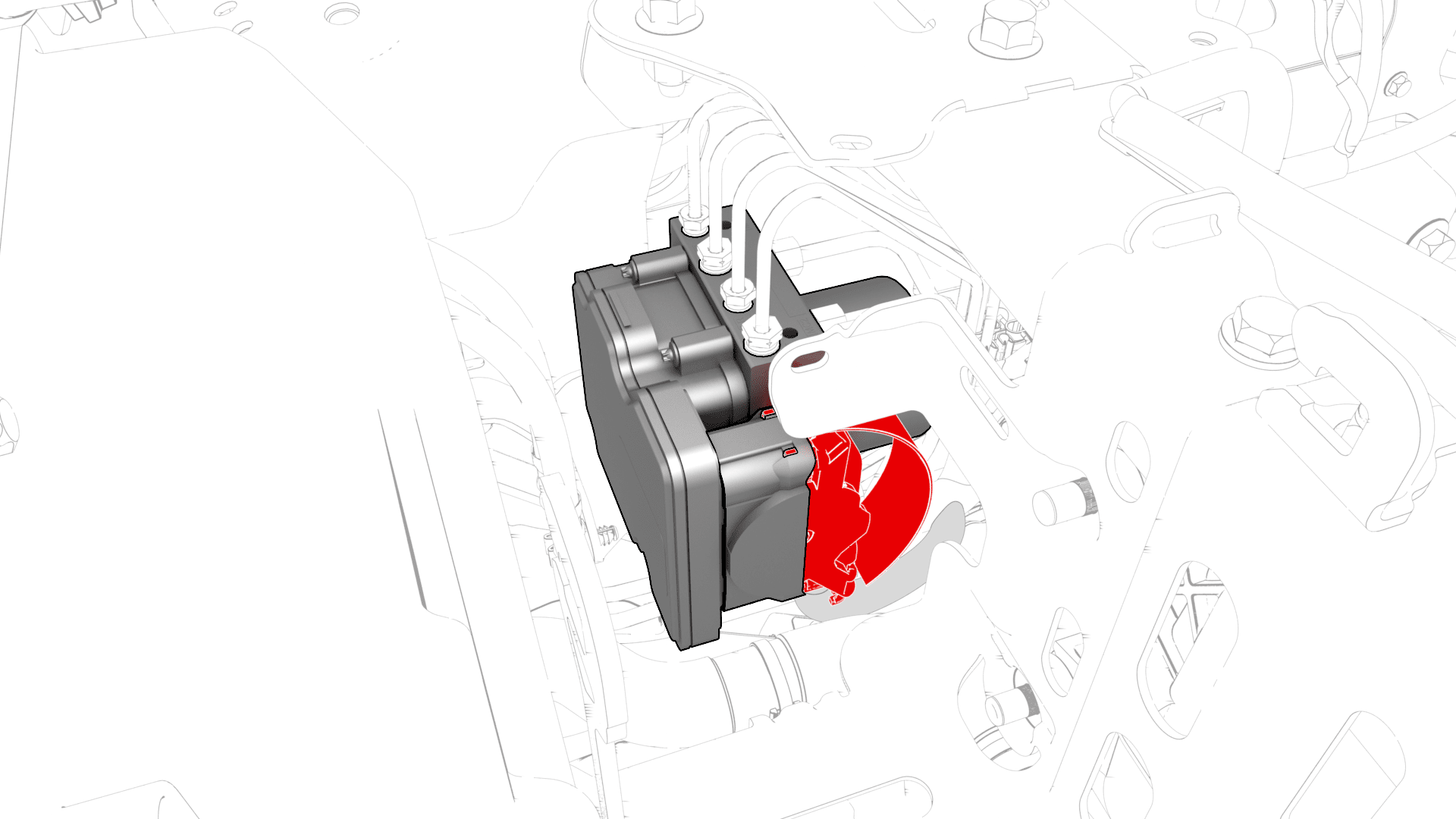

  16. 断开防抱死制动系统调制器上的电气连接器。
  17. 将机油排放容器放置在防抱死制动系统调制器下方。

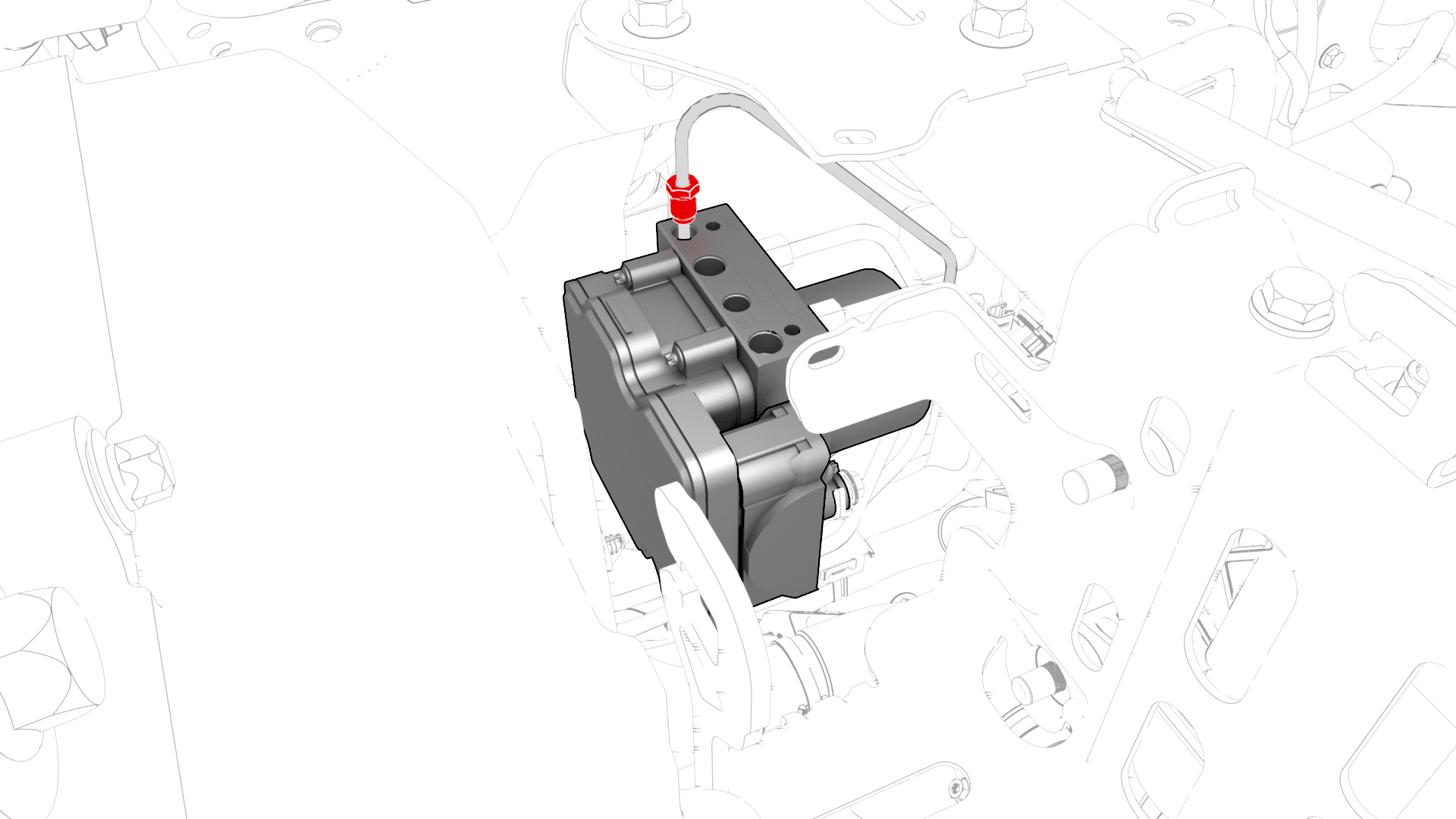

  18. 从防抱死制动系统调制器上拆下 RH 前部制动管螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米扩口螺母扳手
    • 12 毫米扩口螺母爪形套筒

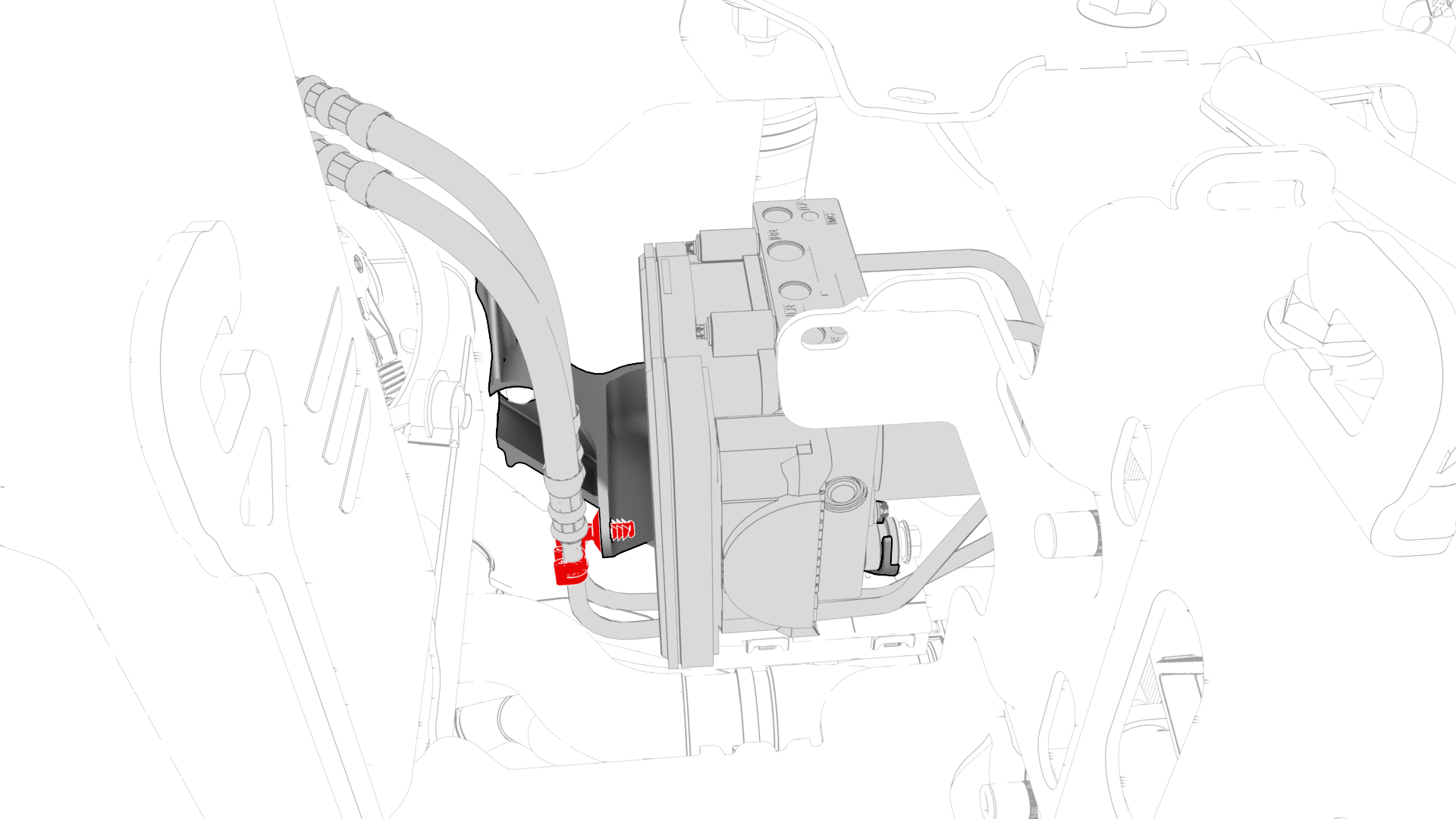

  19. 从防抱死制动系统调制器上拆下 LH 后向制动管螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米扩口螺母扳手
    • 12 毫米扩口螺母爪形套筒

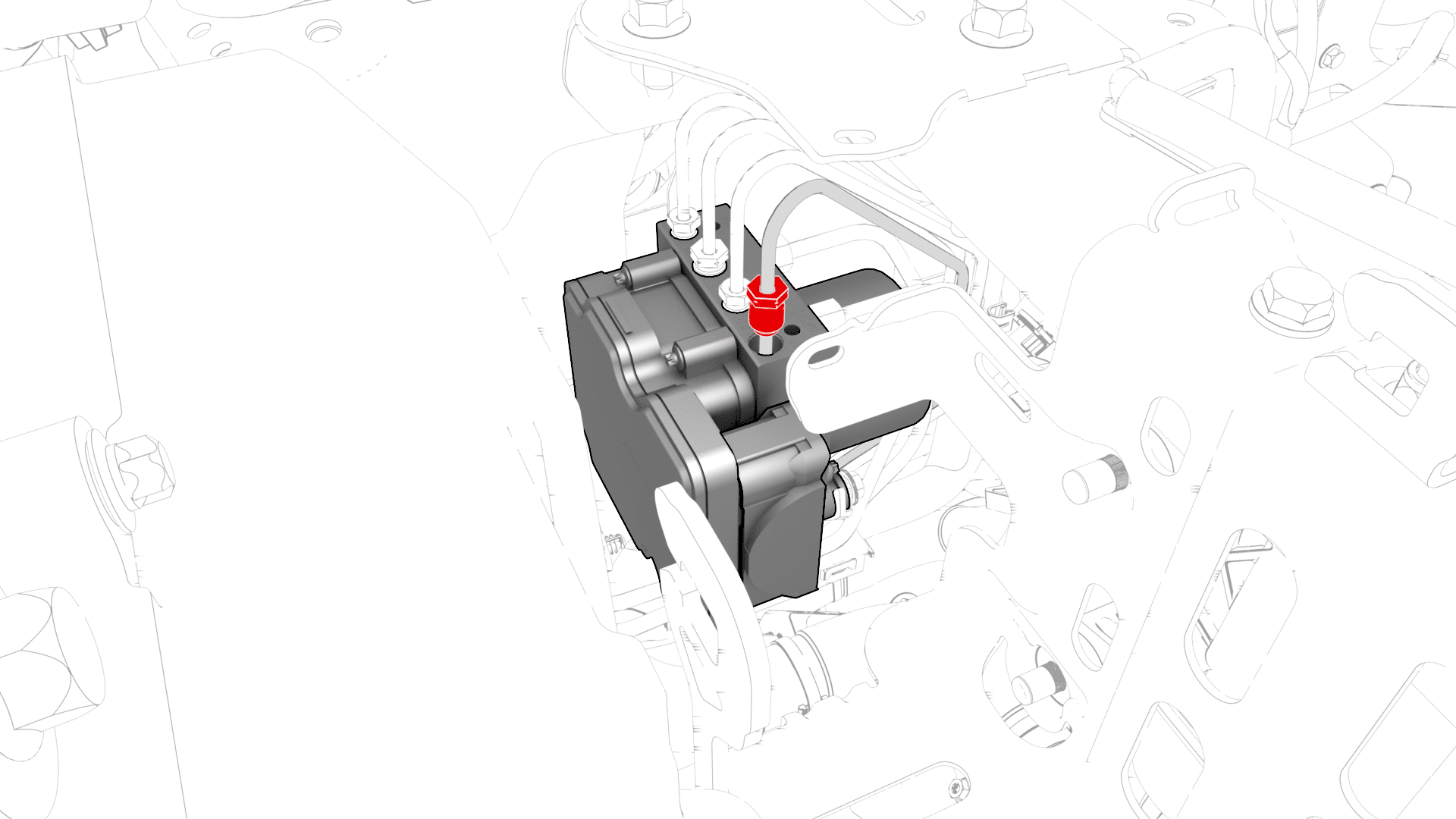

  20. 从防抱死制动系统调制器上拆下右后制动管路管螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米扩口螺母扳手
    • 12 毫米扩口螺母爪形套筒

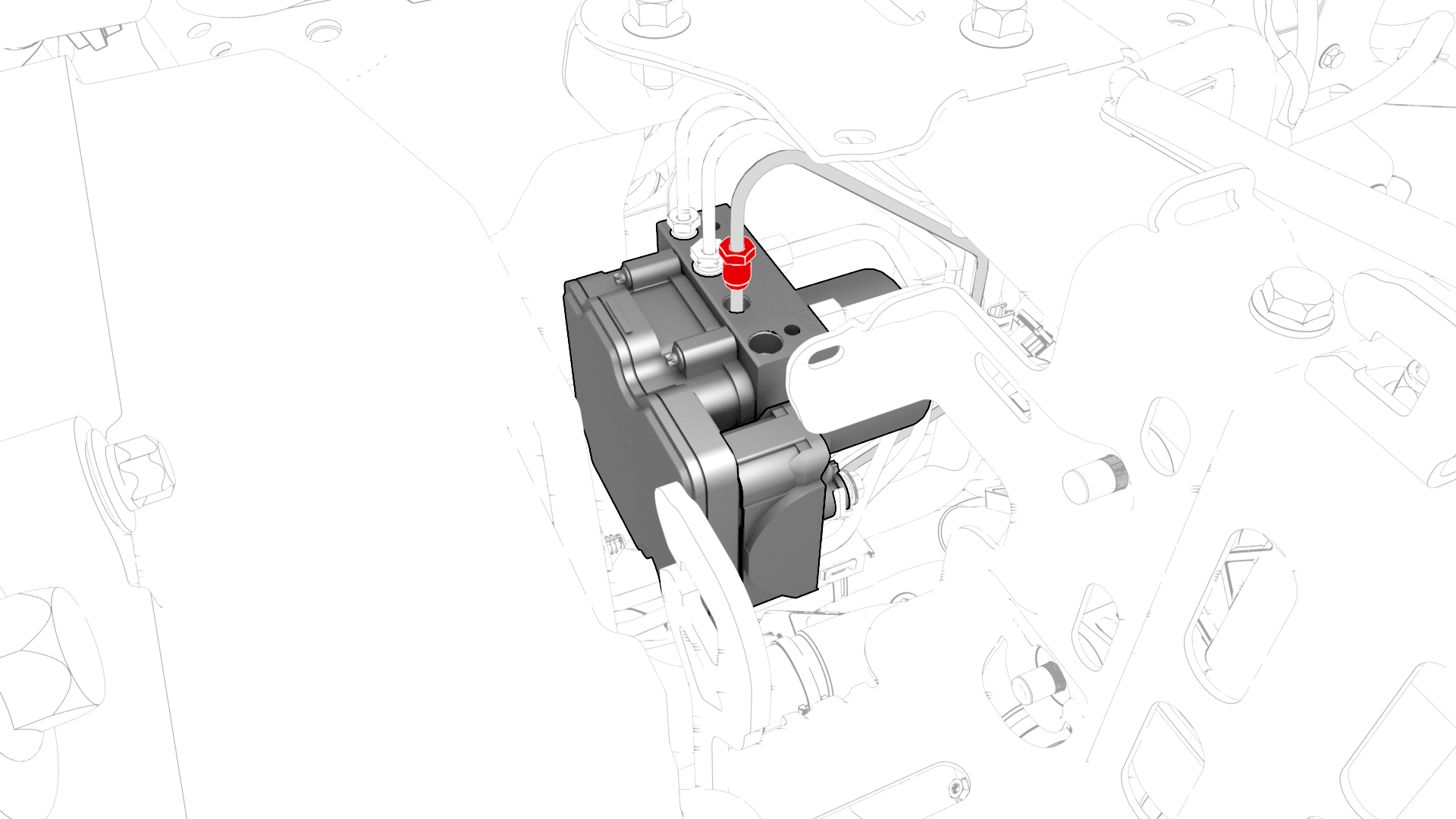

  21. 从调制器上拆下 LH 前部制动管螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米扩口螺母扳手
    • 12 毫米扩口螺母爪形套筒

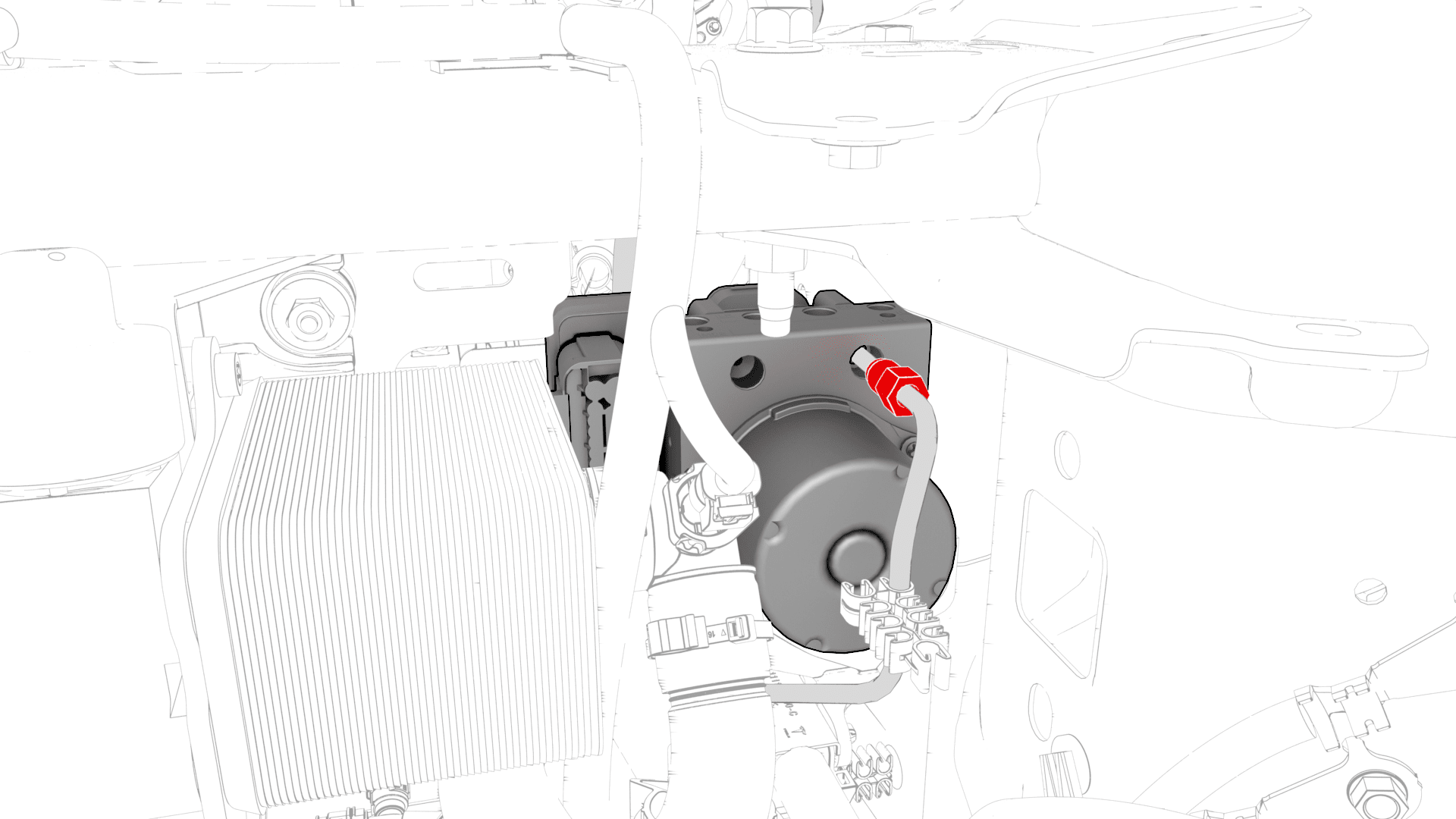

  22. 从防抱死制动系统调制器上拆下主缸支管螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米扩口螺母扳手
    • 12 毫米扩口螺母爪形套筒
    • 6 英寸加长件
  23. 从防抱死制动系统调制器上拆下主缸主管螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米扩口螺母扳手
    • 12 毫米扩口螺母爪形套筒
    • 6 英寸加长件

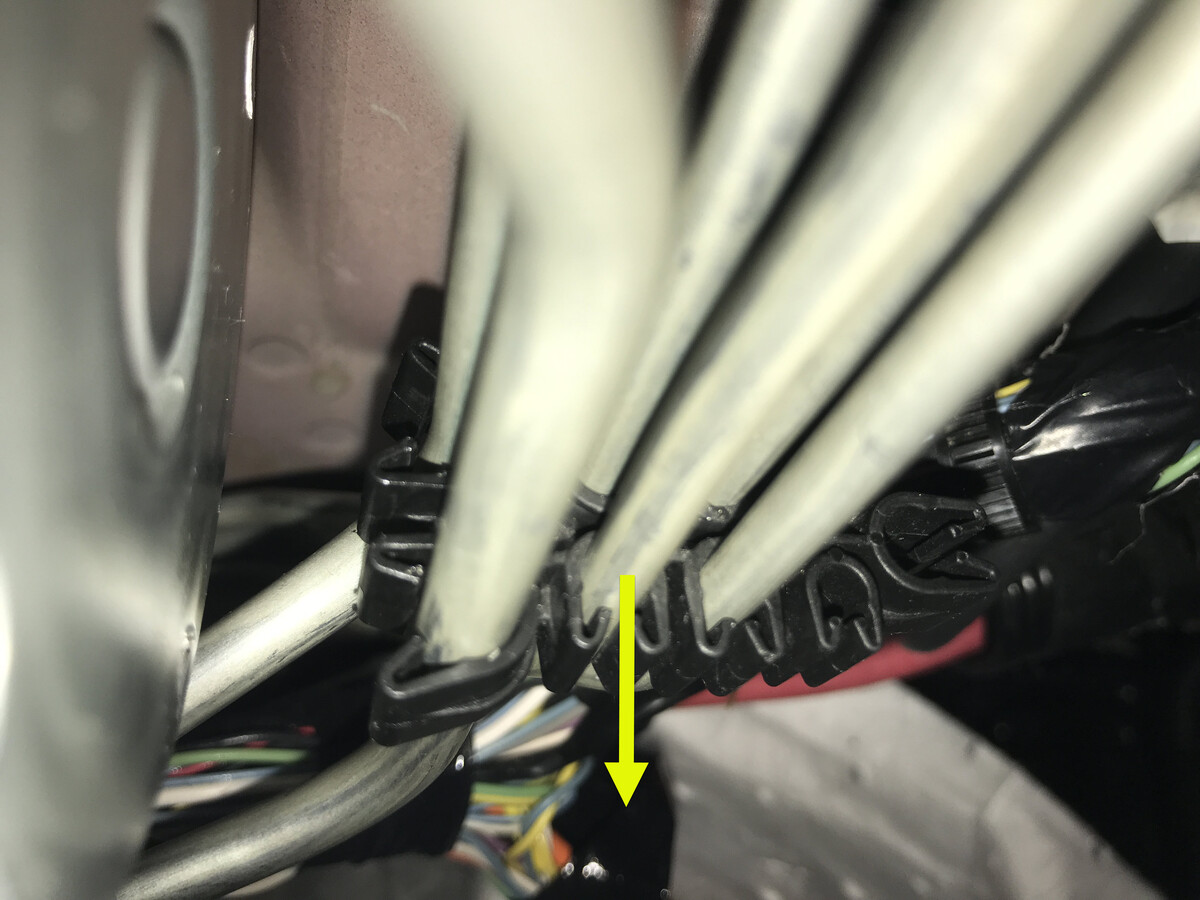

  24. 将主缸制动管从 4 管束夹上拆下。
  25. 在 LH 前横梁区域将 RH 前制动管从前制动管管束夹子上拆下。
  26. 将制动管移出防抱死制动系统调制器。
  27. 将主缸制动管路从防抱死制动系统调制器支架后侧的卡子上松开。
  28. 取走车辆下方的机油排放容器。
  29. 完全升起车辆。

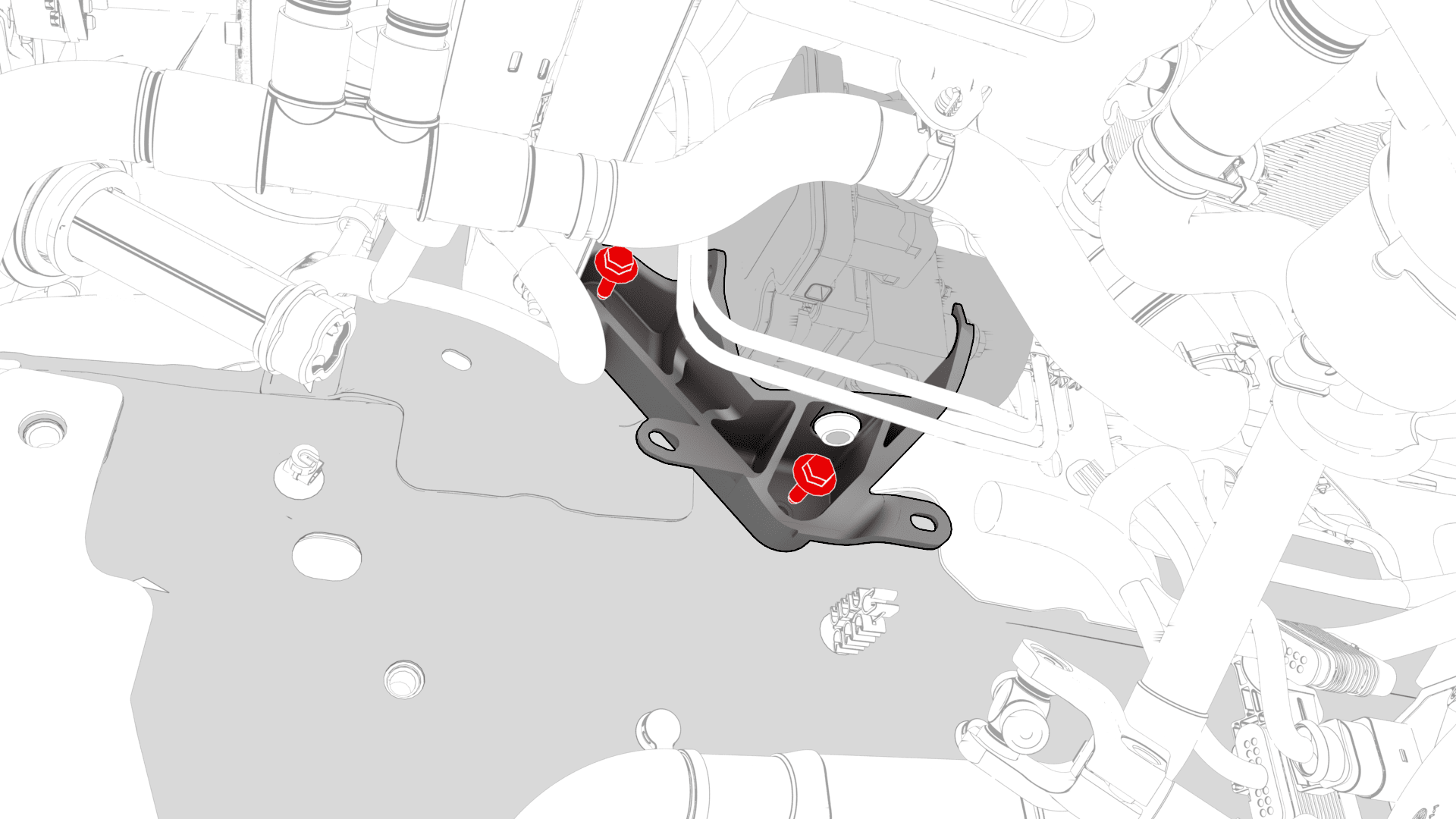

  30. 拆卸将防抱死制动系统调制器固定到车架纵梁的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  31. 松开将防抱死制动系统调制器固定到车身的锁片 (x2),将防抱死制动系统调制器朝 12V 电池区域滑动,然后从车上拆下防抱死制动系统调制器。
  32. 松开将防抱死制动系统调制器固定到支架的螺母,然后从支架上撬起防抱死制动系统调制器。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
    • 2 英寸加长件

安装

  1. 将防抱死制动系统调制器安装到支架上。
  2. 紧固将防抱死制动系统调制器固定到支架的螺母(2 个)。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
    • 2 英寸加长件
  3. 将防抱死制动系统调制器放入车辆,以便安装。将支架与车身对齐,然后固定锁片 (x2)。
  4. 安装将防抱死制动系统调制器固定到左侧车架纵梁的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  5. 将电动转向柱向下滑动,将其安装到转向机总成上。
  6. 安装将转向机总成固定到中间轴总成的螺栓。
    18 Nm (13.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  7. 安装前部流线型护板。请参阅 面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)
  8. 部分降下车辆。
  9. 将主缸制动管放置入位,然后紧固将管路固定到防抱死制动系统调制器支架的夹子。
  10. 在 LH 前横梁区域将 RH 前制动管安装到前制动管管束夹子上。
  11. 安装将主缸制动管固定到 4 管束的夹子。
  12. 将主缸主管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米扩口螺母扳手
    • 12 毫米扩口螺母爪形套筒
    • 6 英寸加长件
  13. 将主缸支管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米扩口螺母扳手
    • 12 毫米扩口螺母爪形套筒
    • 6 英寸加长件
  14. 将主缸管移动到正确位置,以便安装。
  15. 将左前制动管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米扩口螺母扳手
    • 12 毫米扩口螺母爪形套筒
  16. 将右后制动管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米扩口螺母扳手
    • 12 毫米扩口螺母爪形套筒
  17. 将左后制动管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米扩口螺母扳手
    • 12 毫米扩口螺母爪形套筒
  18. 将右前制动管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米扩口螺母扳手
    • 12 毫米扩口螺母爪形套筒
  19. 将电气连接器连接到防抱死制动系统调制器上。
  20. 放置减震塔支架总成,以便安装。
  21. 安装将减震塔支架固定到左侧减震塔的外侧螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  22. 安装将减震塔支架固定到左侧减震塔的内侧螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  23. 紧固将减震塔支架固定到右侧减震塔的外侧螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  24. 紧固将减震塔支架固定到右侧减震塔的内侧螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  25. 安装 12V 辅助电池。请参阅 12V/低压电池(拆卸和更换)
  26. 连接 12V 电源。请参阅 12V/低压电源(断开和连接)
  27. 安装前备箱储物单元请参阅 前备箱储物单元(拆卸和更换)
  28. 拆卸方向盘托架。
  29. 重新部署车辆固件。请参阅 软件重新安装 - Toolbox
  30. 执行制动液排放/冲洗程序。请参阅 制动液排放/冲洗
  31. 使用Toolbox 3
    1. 选择Actions选项卡,然后搜索 “刚度”
    2. 选择 ODIN 例行程序TEST_BRAKE_X_STIFFNESS-TEST-SERVICEvia Toolbox: (link)via Service Mode: Chassis ➜ Brakes ➜ Brake Stiffness Test,然后点击例行程序链接。
    3. 如果已更换制动片或制动盘,请选择 "Action_Type" 下的UNBURNISHED。否则请选择BURNISHED
    4. 点击RUN,然后等待例行程序完成。
      Informational PurposesAn informational icon, calling your attention
      测试期间,请勿踩下制动踏板。
