雨刮器模块(拆卸和更换)

校正代码 17502502 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 11 月 29 日:在安装章节添加了软件重装步骤。
  • 2023 年 7 月 3 日:向安装部分添加了雨刮器更换程序。
  • 2023 年 6 月 6 日:移除了配置变更。

扭矩规格

表 1. 扭矩规格雨刮器模块(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将雨刮器模块固定到车辆的螺栓
7 Nm (5.2 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
重复使用

拆卸

  1. 拆下前围篦板。请参阅面板 - 前围篦板(拆卸和更换)
  2. 拆下将雨刮器模块固定到车辆的螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件

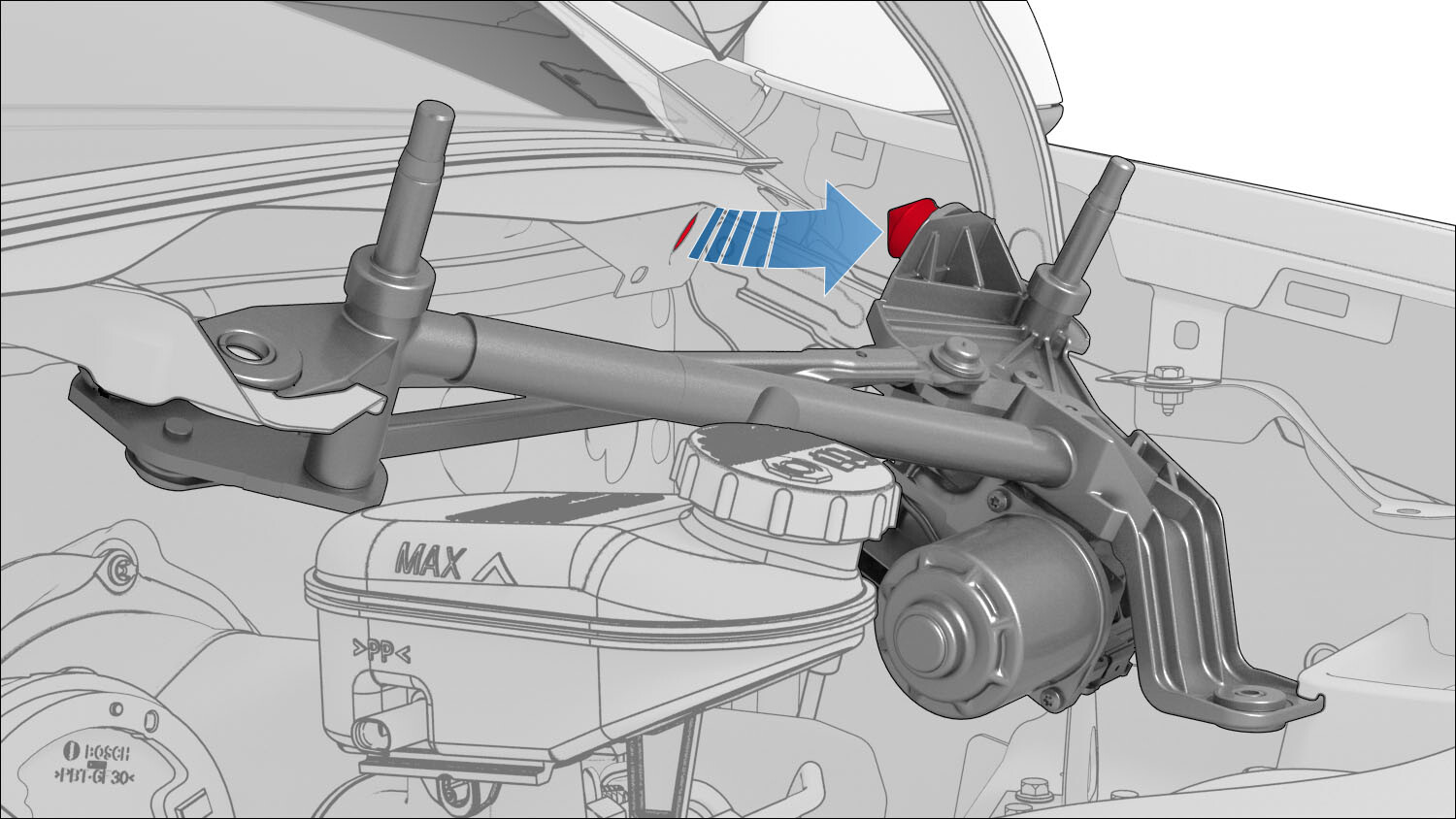

  3. 小心朝向车辆前端拉动雨刮器模块,以将橡胶锚固件从隔板支架上松开。

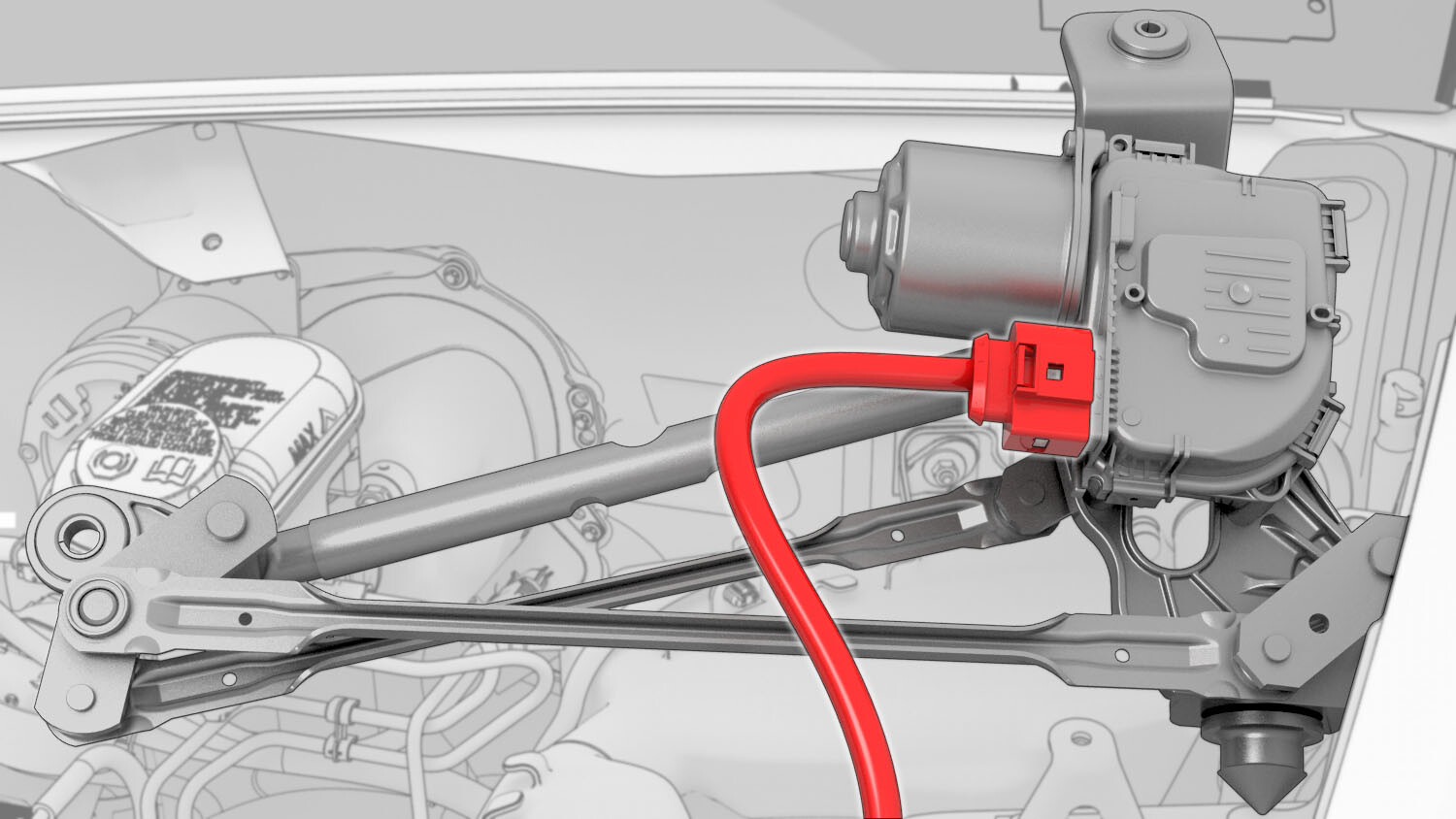

  4. 转动雨刮器模块,然后断开电气连接器与雨刮器模块的连接。
  5. 将雨刮器模块从车辆上拆下。

安装

  1. 倒置雨刮器模块,然后连接电气连接器。随后,向车辆后部转动雨刮器模块,确保线束间距。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    检查线束,确保正确布线。
  2. 小心朝向车辆后部推动雨刮器模块,以将橡胶锚固件插入到隔板支架中。
  3. 安装将雨刮器模块固定到车辆的螺栓。
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
  4. 安装前围篦板。请参阅面板 - 前围篦板(拆卸和更换)
  5. 通过触摸屏启用“维护模式”。请参阅维护模式
  6. 执行软件重装。请参阅软件重新安装 - 触摸屏

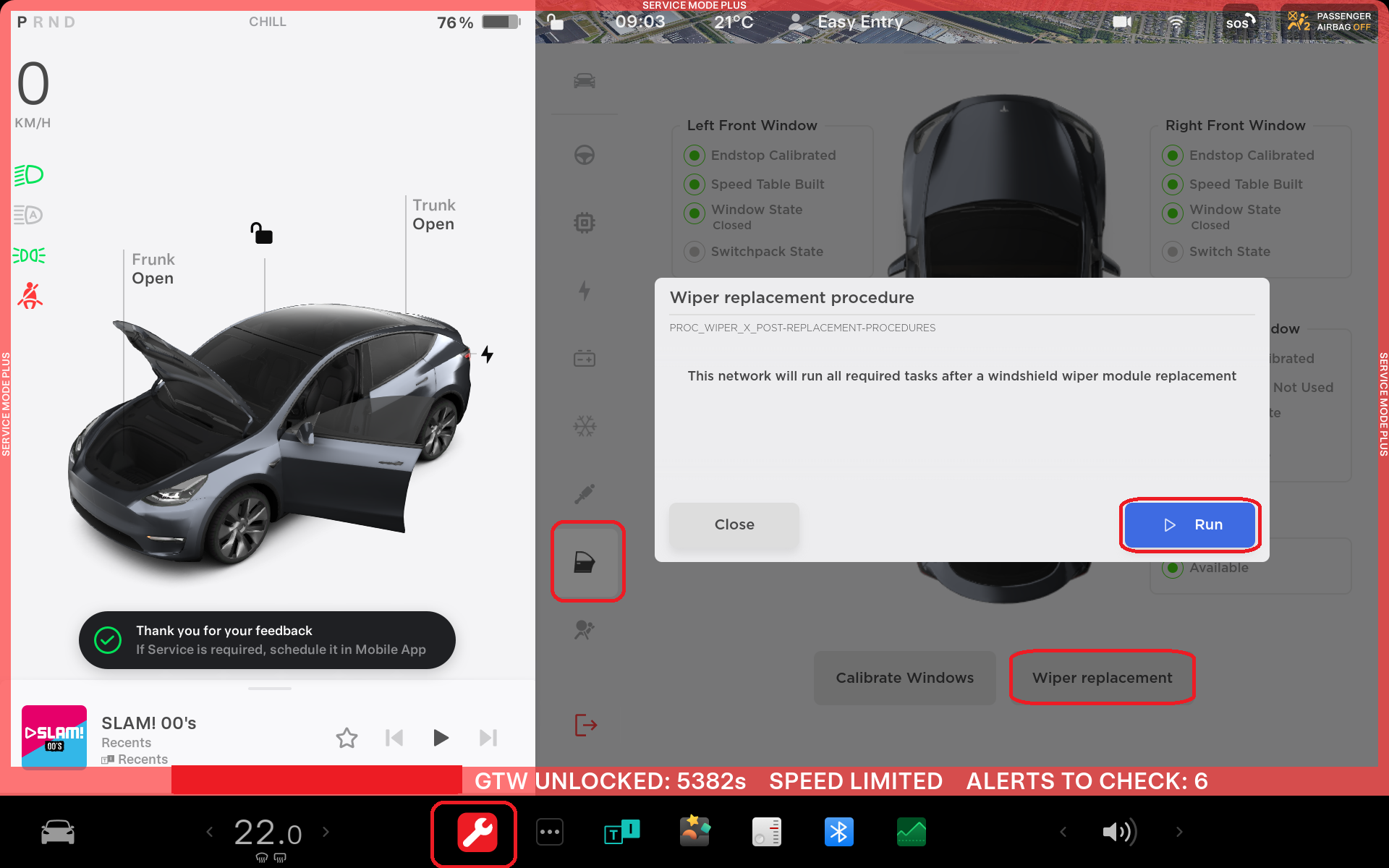

  7. 运行雨刮器更换程序:在触摸屏上,点击Service > Closures > Windows > Wiper replacement,点击Run,然后等待例行程序完成。
  8. 确认挡风玻璃清洗器和雨刮器运行情况。
