面板总成 - 后(拆卸和更换)

校正代码 10102302 1.20 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格面板总成 - 后(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将后端面板固定到车身的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
重复使用
将蓝牙被动式进入模块固定到后饰板中央支架的螺栓
3.5 Nm (2.6 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
重复使用

拆卸

  1. 拆下 LH 和 RH 尾灯。请参阅尾灯 - LH(拆卸和更换)
  2. 拆下后饰板。请参阅饰板 - 后(拆卸和安装)
  3. 拆下螺栓并松开将蓝牙被动式进入模块固定到后饰板中央支架的锁片,然后将线束放在一旁。
    Informational PurposesAn informational icon, calling your attention
    在从支架上拆下模块时,从支架 LH 侧转动以便松开锁片。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
  4. 拆下后侧中央支架。请参阅支架 - 后 - 中间(拆卸和更换)
  5. 拆下后保险杠梁或拖车挂钩总成(如果适用)。请参阅保险杠梁 - 后(拆卸和更换)总成 - 拖车挂钩(拆卸和更换)
  6. 拆下下部行李箱总成。请参阅后备箱总成 - 下部(拆卸和更换)

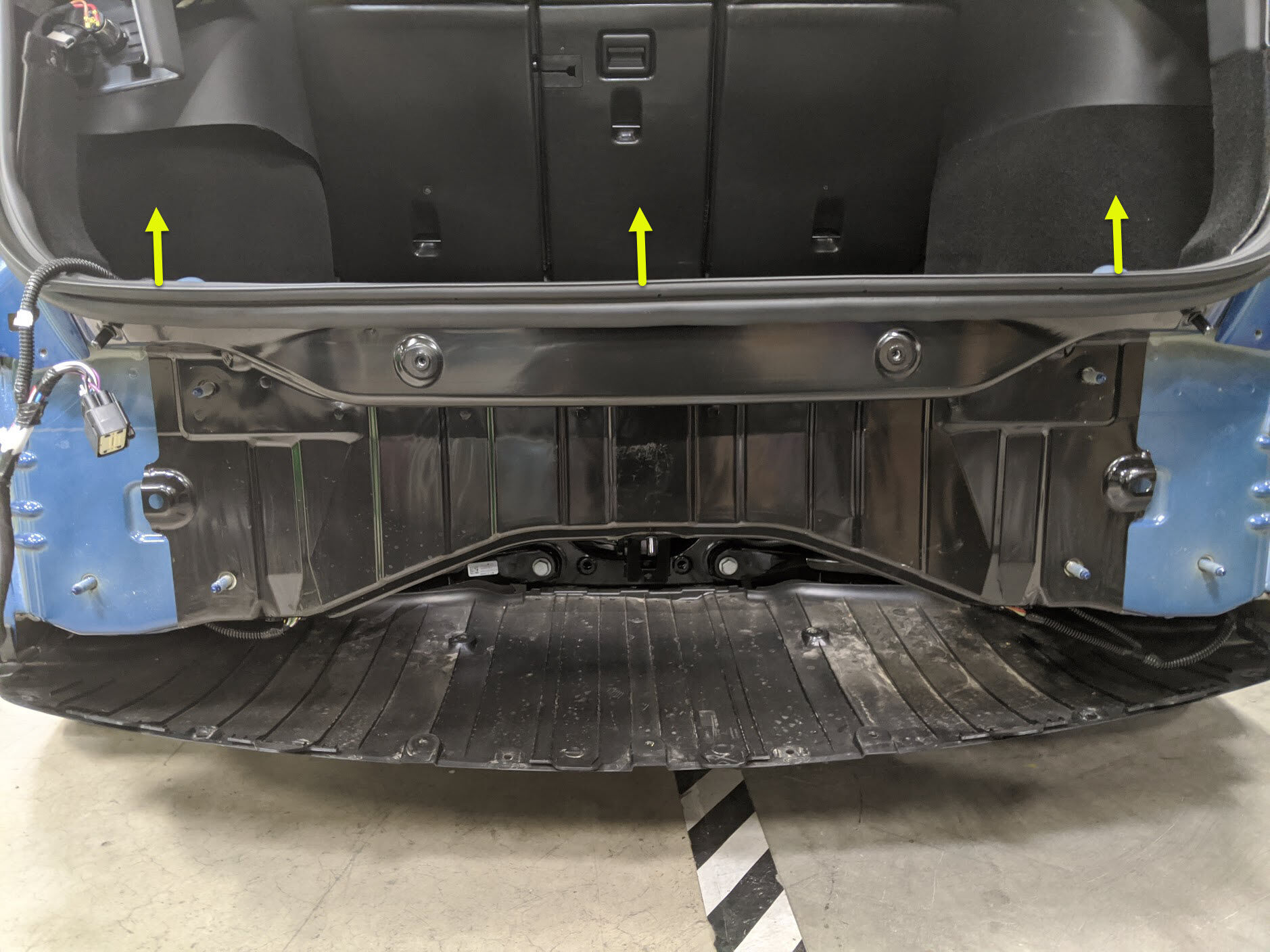

  7. 从后端面板抬起后主密封条。

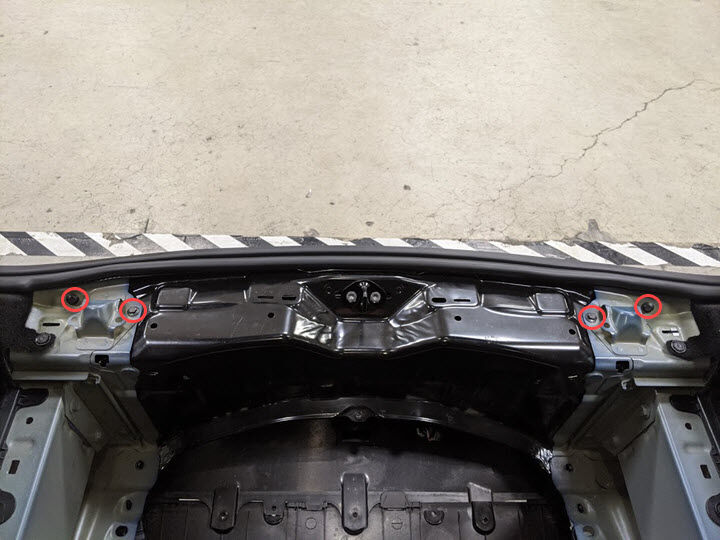

  8. 拆下将后端面板固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件

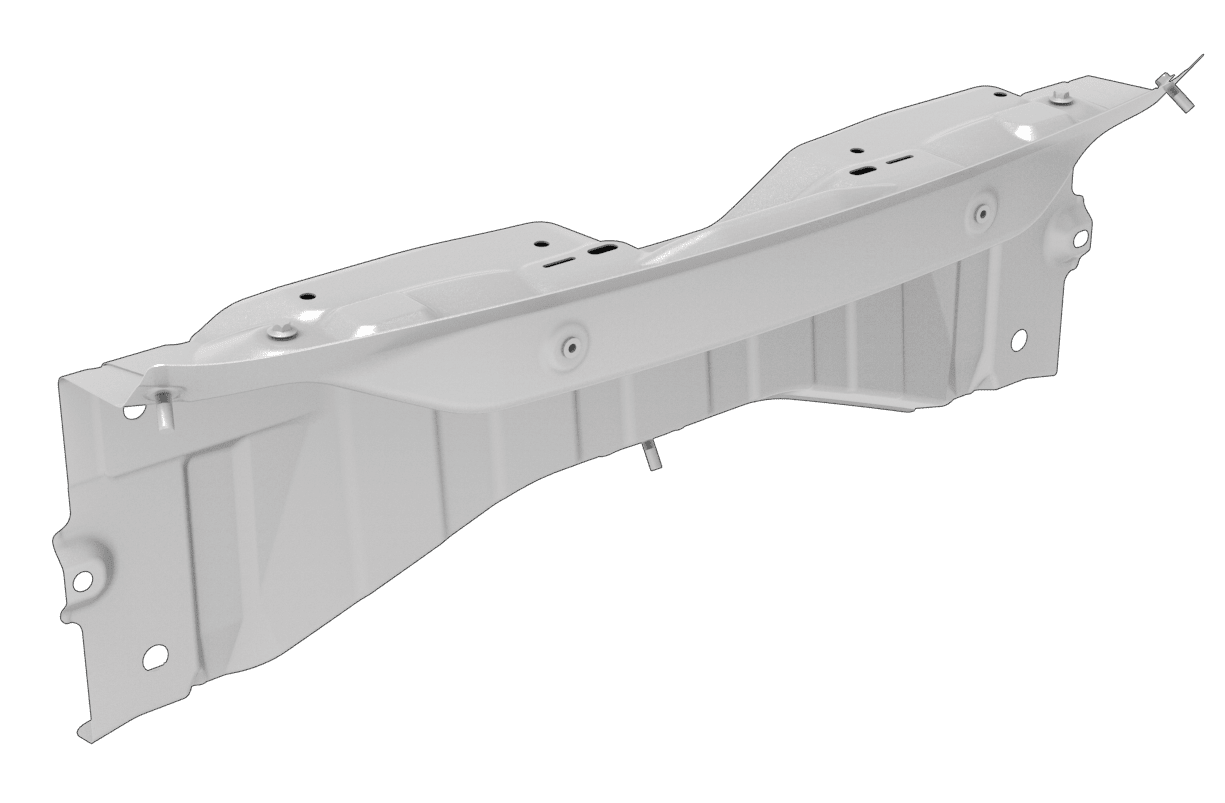

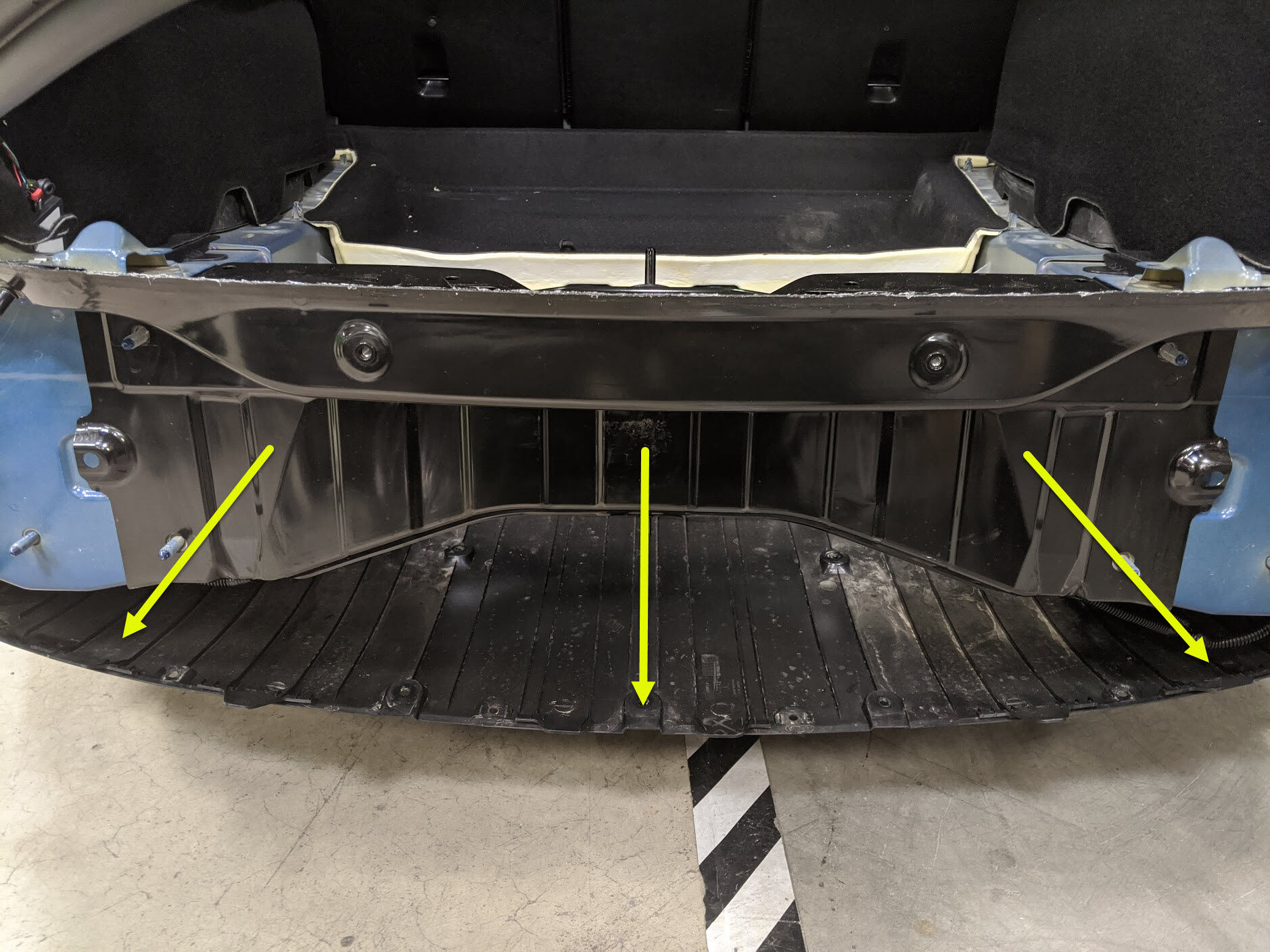

  9. 从车上拆下后端面板。
    Informational PurposesAn informational icon, calling your attention
    向后滑动后端面板,使面板从车身脱离。

安装

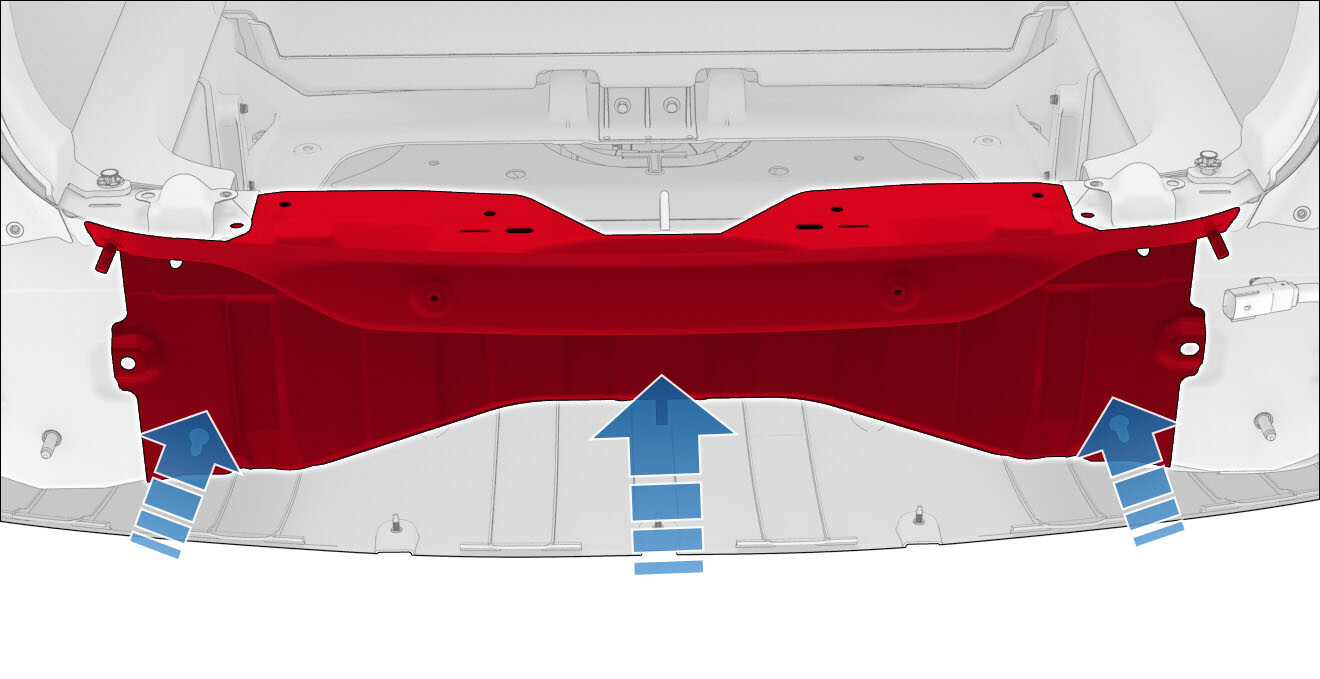

  1. 将后端面板放到车上。
    Informational PurposesAn informational icon, calling your attention
    将面板与车身螺柱对准。
  2. 安装将后端面板固定到车身的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
  3. 将后主密封条安装到后端面板上。
  4. 安装下部行李箱总成。请参阅后备箱总成 - 下部(拆卸和更换)
  5. 安装后保险杠梁或拖车挂钩总成(如果适用)。请参阅保险杠梁 - 后(拆卸和更换)总成 - 拖车挂钩(拆卸和更换)
  6. 安装后侧中央支架。请参阅支架 - 后 - 中间(拆卸和更换)
  7. 安装将蓝牙被动式进入模块固定到后饰板中央支架的螺栓和锁片。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    向内旋转左侧以安装锁片。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
  8. 安装后饰板。请参阅饰板 - 后(拆卸和安装)
  9. 安装 LH 和 RH 尾灯。请参阅尾灯 - LH(拆卸和更换)
