阀体 - 膨胀阀 - 超级歧管（拆卸和更换）

校正代码 18401302 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 4 月 5 日：更新了空调机油规格中用于液体和容量的空调机油类型。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
Model Y 温度管理部件需在极为严格的规格范围内工作，若未认真遵守维修程序，则可能发生故障。切勿依赖过去使用其他温度管理系统的经验，请仔细阅读“维修手册”并严格按说明操作。
Informational PurposesAn informational icon, calling your attention
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的工项添加至“服务工单”。

扭矩规格

表 1. 扭矩规格： 阀体 - 膨胀阀 - 超级歧管（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将超级歧管至压缩机空调管路固定到超级歧管的螺栓
22 Nm (16.2 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 6 英寸加长件
重复使用
膨胀阀体
19 Nm (14.0 lbs-ft)
  • 1588745-00-A - 膨胀阀套筒，28 毫米，1/2 英寸钻头
  • 6 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
不适用

拆卸

  1. 设置空调机。
  2. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  3. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 0005 - 维护模式）： PROC_VCFRONT_X_START-THERMAL-FILL-DRAINvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Start Thermal Fill/Drain
    • Thermal ➜ Coolant System ➜ Start Coolant Fill/Drain
    • Thermal ➜ Refrigerant System ➜ Start Refrigerant Fill/Drain
    via Service Mode Plus: Drive Inverter ➜ Front Drive Inverter Replacement ➜ Start Fluid Fill/Drain
    Informational PurposesAn informational icon, calling your attention
    注
    完成后，点击右上角的 "X" 关闭窗口，Thermal Fluid Fill/Drain 例行程序的时间限制为 5 小时，5 小时后，膨胀阀将关闭，必须重新执行此例行程序，点击 Garage > Vitals > HP > Refrigerant Loop EXV 确认膨胀阀处于打开位置，确认液冷冷凝器、左侧 CC、蒸发器、右侧 CC 和冷却器均处于 ~100%。再循环处于 ~20% 状态，液冷冷凝器电磁阀处于打开状态
  4. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  5. 执行制冷剂系统回收程序。请参阅空调制冷剂（回收和重新加注）。
  6. 拆下将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  7. 将超级歧管至压缩机空调管路从超级歧管上拆下，然后用 S 型钩将其挂在前备箱储物单元支撑梁上。
    Informational PurposesAn informational icon, calling your attention
    注
    小心放置管路，避免机油滴出。

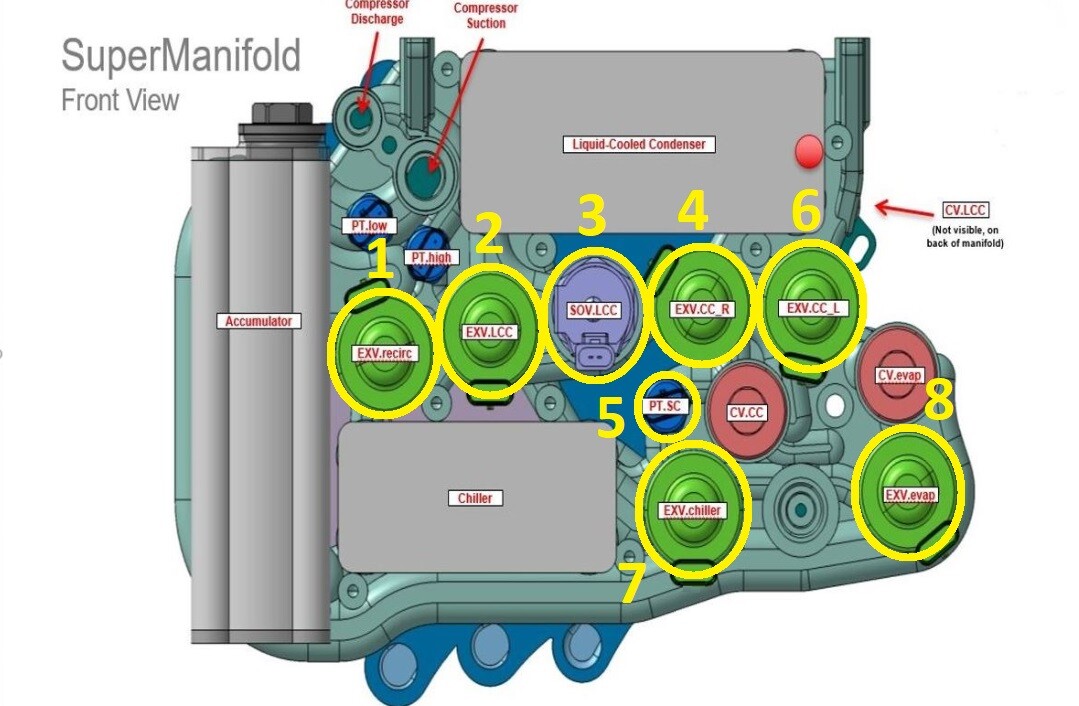

  8. 松开连接器锁，然后断开通向所需膨胀阀的电气连接器。按照示例图中的断开顺序操作。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    断开顺序是为了便于检修。
    图 1. 断开顺序
  9. 松开锁片，然后断开电气连接器与所需膨胀阀的连接。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
    图 2. 图示为蒸发器膨胀阀
  10. 将超级歧管线束从超级歧管上拆下，并将其放置在前备箱支撑梁上。

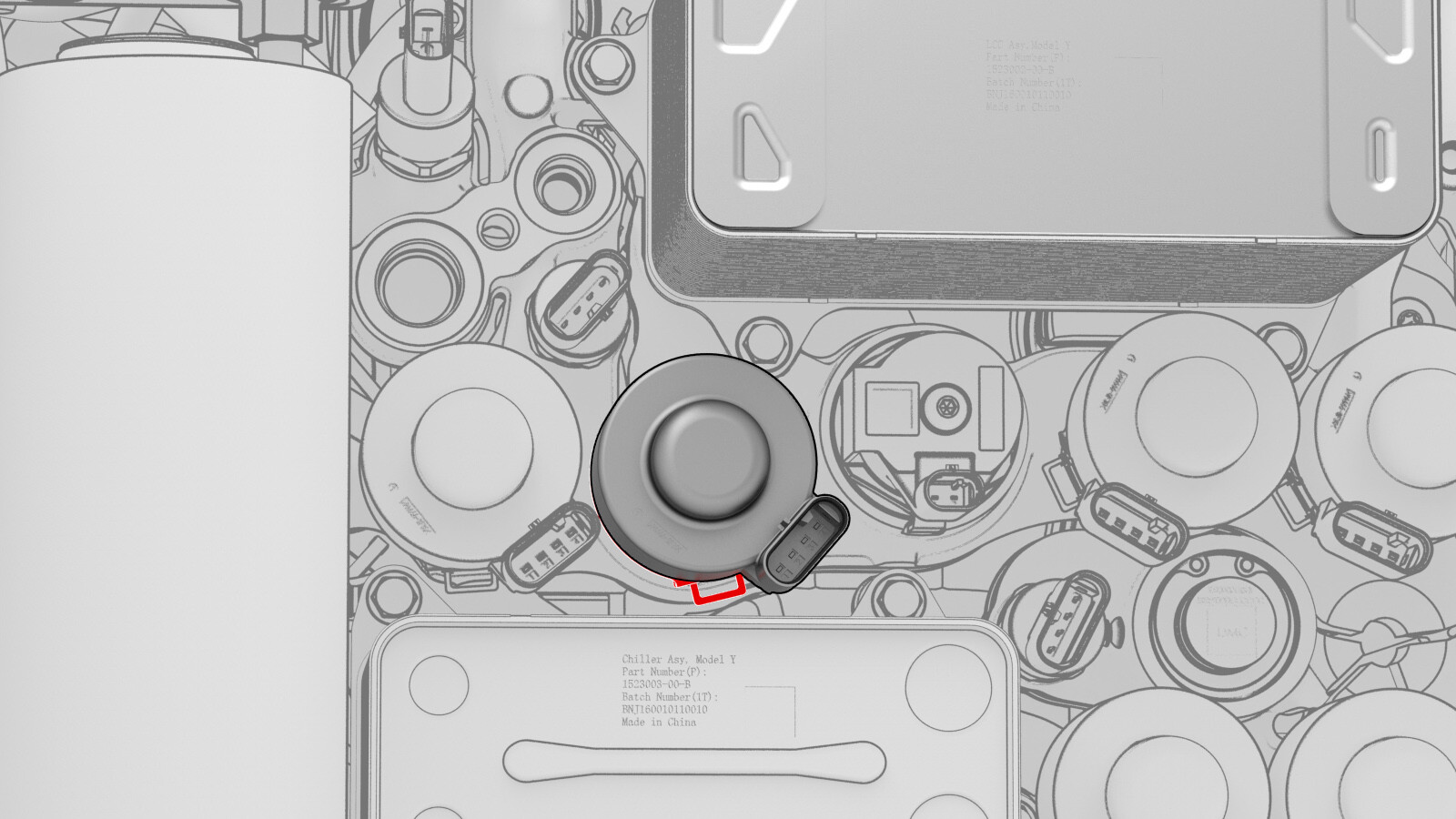

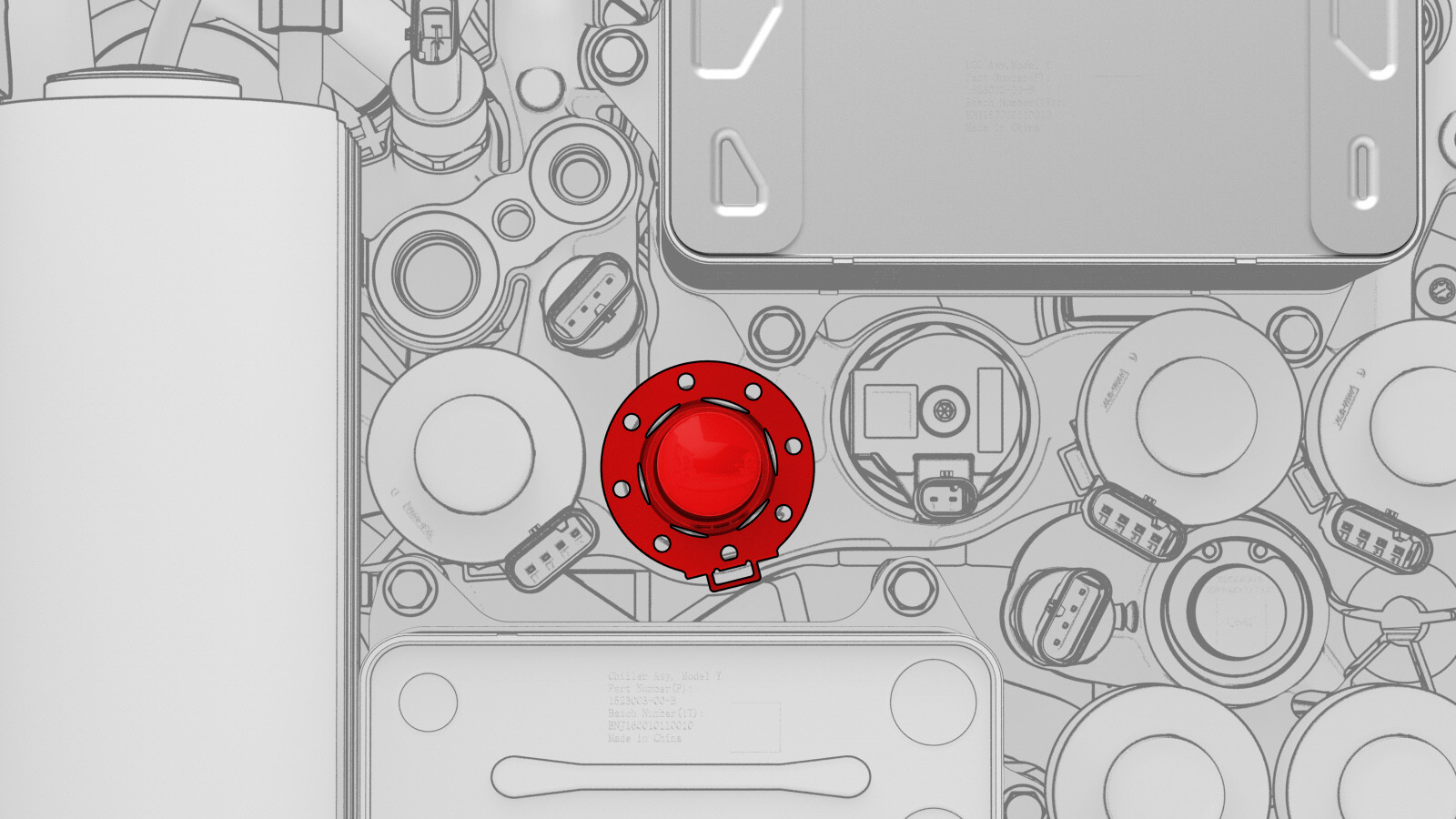

  11. 使用尖凿将锁片向下拉动，再朝车头方向拉动以拆下膨胀阀线圈。
  12. 将膨胀阀阀体从超级歧管上拆下。
    提示： 推荐使用以下工具：
    • 1588745-00-A - 膨胀阀套筒，28 毫米，1/2 英寸钻头
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

安装

  1. 使用适当类型的空调机油润滑膨胀阀螺纹和 O 型环。请参阅液体和容量了解空调机油规格。然后将膨胀阀手动预拧到超级歧管上。
  2. 完全紧固超级歧管上的膨胀阀。
    19 Nm (14.0 lbs-ft)
    提示： 推荐使用以下工具：
    • 1588745-00-A - 膨胀阀套筒，28 毫米，1/2 英寸钻头
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  3. 将膨胀阀线圈安装到膨胀阀上。
    Informational PurposesAn informational icon, calling your attention
    注
    将连接器总成上的锁片与膨胀阀上的凹口对齐。
  4. 连接拆卸过程中断开的电气连接器，然后接合连接器锁。
  5. 在超级歧管至压缩机空调管路的超级歧管侧安装新密封垫圈，然后用适当类型的少量空调机油润滑该垫圈。请参阅液体和容量了解空调机油规格。
  6. 将超级歧管至压缩机空调管路放置在超级歧管上，然后手动拧紧将空调管路固定到超级歧管的螺栓。
  7. 紧固将空调管路固定到超级歧管的螺栓。
    22 Nm (16.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  8. 重新加注空调系统。请参阅空调制冷剂（回收和重新加注）。
  9. 连接紧急响应回路和 12V 负极端子。请参阅12V/低压电源（断开和连接）。
  10. 解锁车辆网关。请参阅网关（解锁）。
  11. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 0005 - 维护模式）： TEST-SELF_VCFRONT_X_HEAT-PUMP-COMMISSIONINGvia Toolbox: (link)via Service Mode: Thermal ➜ Refrigerant System ➜ Run Heat Pump Commissioningvia Service Mode Plus: Drive Inverter ➜ Front Drive Inverter Replacement ➜ Heatpump commissioning
    Informational PurposesAn informational icon, calling your attention
    注
    如果进入 "Thermal Drain/Fill" 模式后，此例行程序未运行，空调压缩机将停止运转；完成后，点击右上角的 "X" 关闭窗口。
  12. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 0005 - 维护模式）： TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Toolbox: (link)via Service Mode: Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
    Informational PurposesAn informational icon, calling your attention
    注
    完成后，点击右上角的 "X" 关闭窗口。
  13. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 0005 - 维护模式）： TEST-SELF_VCRIGHT_X_HVAC-PERFORMANCEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Test HVAC Performance
    • Thermal ➜ Actions ➜ Test HVAC Performance
  14. 退出“维护模式”。请参阅维护模式。
  15. 连接 12V/低压电池电源。请参阅12V/低压电源（断开和连接）。
  16. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
