卷收器 - 安全带 - 第一排 - LH（拆卸和更换）

校正代码 20054102 0.36 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1133787-00-A 安全带释放按键，Model 3
  • 2024 年 11 月 26 日：根据工程团队的反馈调整了步骤顺序。

扭矩规格

表 1. 扭矩规格： 卷收器 - 安全带 - 第一排 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将上部 D 型环固定到可调顶部环的螺纹胶螺栓
30 Nm (22.1 lbs-ft)
  • 梅花 T50 套筒
  • 3/8 英寸标准棘轮
  • 3/8 英寸扭矩扳手（仅适用于安装程序）
  • 3 英寸加长件
更换
将座椅安全带织带导件固定到 B 柱的螺栓
5 Nm (3.7 lbs-ft)
  • 8 毫米套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
更换
将座椅安全带卷收器固定到 B 柱底部的螺纹胶螺栓
40 Nm (29.5 lbs-ft)
  • 13 毫米 12 角深套筒
  • 3/8 英寸标准棘轮
  • 3/8 英寸扭矩扳手（仅适用于安装程序）
更换

拆卸

  1. 打开左侧车门，降下左侧车窗。
  2. 拆下仪表板左侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  3. 拆下左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  4. 拆下左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  5. 将左前车门密封条的下部从车身上拆下。
  6. 将左前座椅线束导件从车身上拆下。
  7. 将前排座椅移至最前端。
  8. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  9. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  10. 将安全带释放钥匙 (1133787-00-A) 插入到安全带预紧装置耦合的底部，以从预紧装置中松开安全带。
  11. 拆下左侧 B 柱上饰板。请参阅饰板 - B 柱 - 上 - LH（拆卸和更换）。
  12. 松开第二排座椅座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  13. 部分拆下左后车门密封条的下部。
  14. 拆下左侧 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
  15. 拆下左侧 B 柱下饰板。请参阅 饰板 - B 柱 - 下 - LH（非结构化电池组） （拆卸和更换）

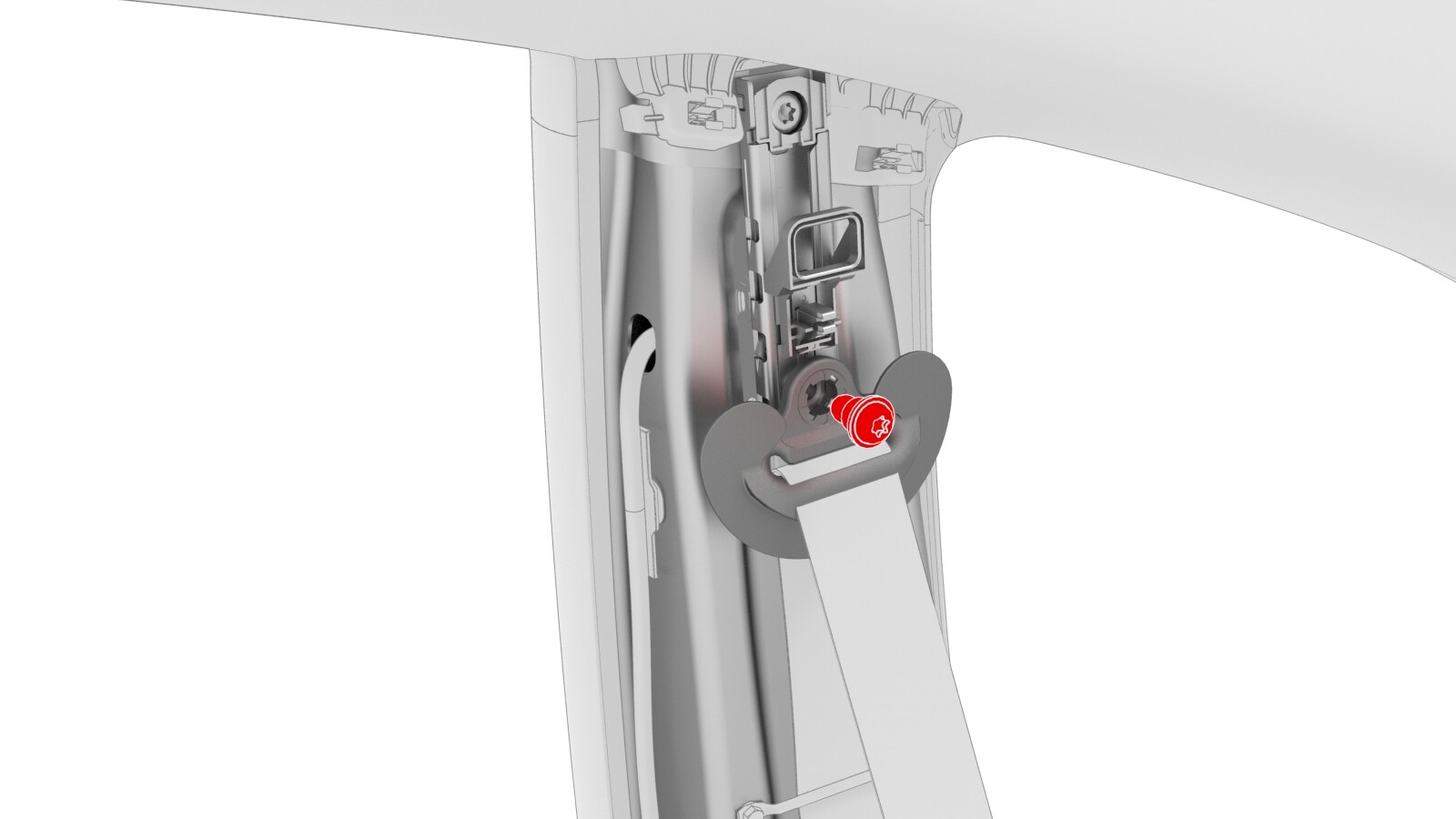

  16. 拆下并弃用将上部 D 型环固定到顶部环的螺纹胶螺栓。
    提示： 推荐使用以下工具：
    • 梅花 T50 套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸扭矩扳手（仅适用于安装程序）
    • 3 英寸加长件
  17. 拆下将座椅安全带织带导件固定到 B 柱的螺栓，然后将导件从 B 柱上拆下。
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  18. 拆下并弃用将座椅安全带卷收器固定到 B 柱底部的螺纹胶螺栓。
    提示： 推荐使用以下工具：
    • 13 毫米 12 角深套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸扭矩扳手（仅适用于安装程序）
  19. 将左前座椅安全带从车辆上拆下。
  20. 断开电气线束与座椅安全带卷收器连接器（2 个）的连接。

安装

  1. 将电气线束连接到座椅安全带卷收器连接器（2 个）。
  2. 将左前座椅安全带安装到车辆上。
  3. 安装新的螺纹胶螺栓，将座椅安全带卷收器固定到 B 柱底部。
    40 Nm (29.5 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米 12 角深套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸扭矩扳手（仅适用于安装程序）
  4. 安装新的螺纹胶螺栓，将上部 D 型环固定到顶部环。
    30 Nm (22.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T50 套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸扭矩扳手（仅适用于安装程序）
    • 3 英寸加长件
  5. 将座椅安全带织带导件安装到 B 柱上，然后安装将导件固定到 B 柱的螺栓。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  6. 安装左侧 B 柱下饰板。请参阅 饰板 - B 柱 - 下 - LH（非结构化电池组） （拆卸和更换）
  7. 安装左侧 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
  8. 安装已部分拆下的左后车门密封条的下部。
  9. 安装第二排座椅座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  10. 安装左侧 B 柱上饰板。请参阅饰板 - B 柱 - 上 - LH（拆卸和更换）。
  11. 将左前安全带预紧器连接件安装到左前座椅预紧器上。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉推测试，确认预紧器和连接件已完全接合。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
  12. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  13. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  14. 将前排座椅移至最后端。
  15. 将左前座椅线束导件安装到车身上。
  16. 将左前车门密封条的下部安装到车身上。
  17. 安装左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  18. 安装左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  19. 安装仪表板左侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  20. 执行安全带拉动测试，确保安装正确。用力向上提拉织带，确保预紧器连接件已正确安装。然后，将全部织带从卷收器中拉出。织带完全拉出后应能顺滑收回。最后，迅速向下拉动织带，卷收器应锁止。
  21. 关闭左侧车门，升起左侧车窗。
