盖板 - 高压电池仓（互换）（电池置于操作台上）
校正代码
16300107
0.36
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。
注
在需要更换高压电池且电池部件需要改装或者与高压电池替换件上的部件互换时，需执行本程序。将本校正代码作为一项单独的工项添加。
警告
执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。
警告
如果需要为了安全地执行程序而佩戴矫正护目镜，请确保护目镜牢固地固定到头上并且不会掉落。
警告
只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息，或第三方主题说明，请参阅高压认证要求。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项
。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将 12V 正极输出线缆固定到直流-直流直通件的螺母 |
 15 Nm (11.1 lbs-ft) |
|
更换 |
注
紧固后，使用油性记号笔标记紧固件。
|
| 将高压电池仓盖板固定到高压控制器的螺栓 |
5 Nm (3.7 lbs-ft) +30 deg |
|
重复使用 | |
| 将高压电池仓盖板固定到高压电池的螺栓 |
8 Nm (5.9 lbs-ft) |
|
重复使用 |
警告 使用非磁性 External Torx E10 5-Lobe 套筒。磁性套筒无法完全夹紧，可能会损坏螺栓头。 注 按照安装步骤中指定的顺序紧固这些紧固件。 注 这些螺栓都固定在高压电池仓盖板上。 |
拆卸
-
将高压电池从车辆上拆下，然后拆下将高压控制器从内部固定到高压电池仓盖板的螺栓。
TIp推荐使用以下工具
- 外梅花套筒 E10
图 1. 4 个螺栓固定的高压控制器高压电池仓盖板 图 2. 3 个螺栓固定的高压控制器高压电池仓盖板 -
佩戴高压绝缘手套和皮质外手套。
警告请继续佩戴手套，操作说明允许摘掉时方可脱下。
-
拧松将高压电池仓盖板固定到高压电池的螺栓。
警告使用非磁性 External Torx E10 5-Lobe 套筒。磁性套筒无法完全夹紧，可能会损坏螺栓头。注这些螺栓都固定在高压电池仓盖板上。TIp推荐使用以下工具
- 外梅花 5 角套筒 E10
-
将逻辑连接器盖从高压控制器连接器上拆下。
-
将高压电池仓盖板从高压电池上拆下。
- 在高压电池替换件上重复第1步到第5步。
安装
-
目视检查高压电池仓盖板垫片以及新的高压电池接合面是否存在裂痕、切口、凹陷、磨损或任何影响密封性的破损。
注如果垫片严重受损，请更换高压电池仓盖板。如果出现可能影响密封性的轻微破损（包括涂漆），请按照要求执行高压电池仓漏气测试。
- 使用异丙醇 (IPA) 湿巾清理高压控制器安装螺栓孔以及螺栓孔处高压电池仓盖板内侧和外侧残留物。
-
将高压电池仓盖板安装到新的高压电池上，然后手动拧紧螺栓。
注不同版本的高压电池仓盖板有 28 个、18 个或 16 个螺栓。
- 脱下高压绝缘手套。
-
将逻辑连接器盖重新安装到高压控制器连接器上。
-
按图示顺序紧固高压电池仓盖板螺栓，紧固后，使用橙色油性记号笔标记每个螺栓。8 Nm (5.9 lbs-ft)警告使用非磁性 External Torx E10 5-Lobe 套筒。磁性套筒无法完全夹紧，可能会损坏螺栓头。TIp推荐使用以下工具
- 外梅花 5 角套筒 E10

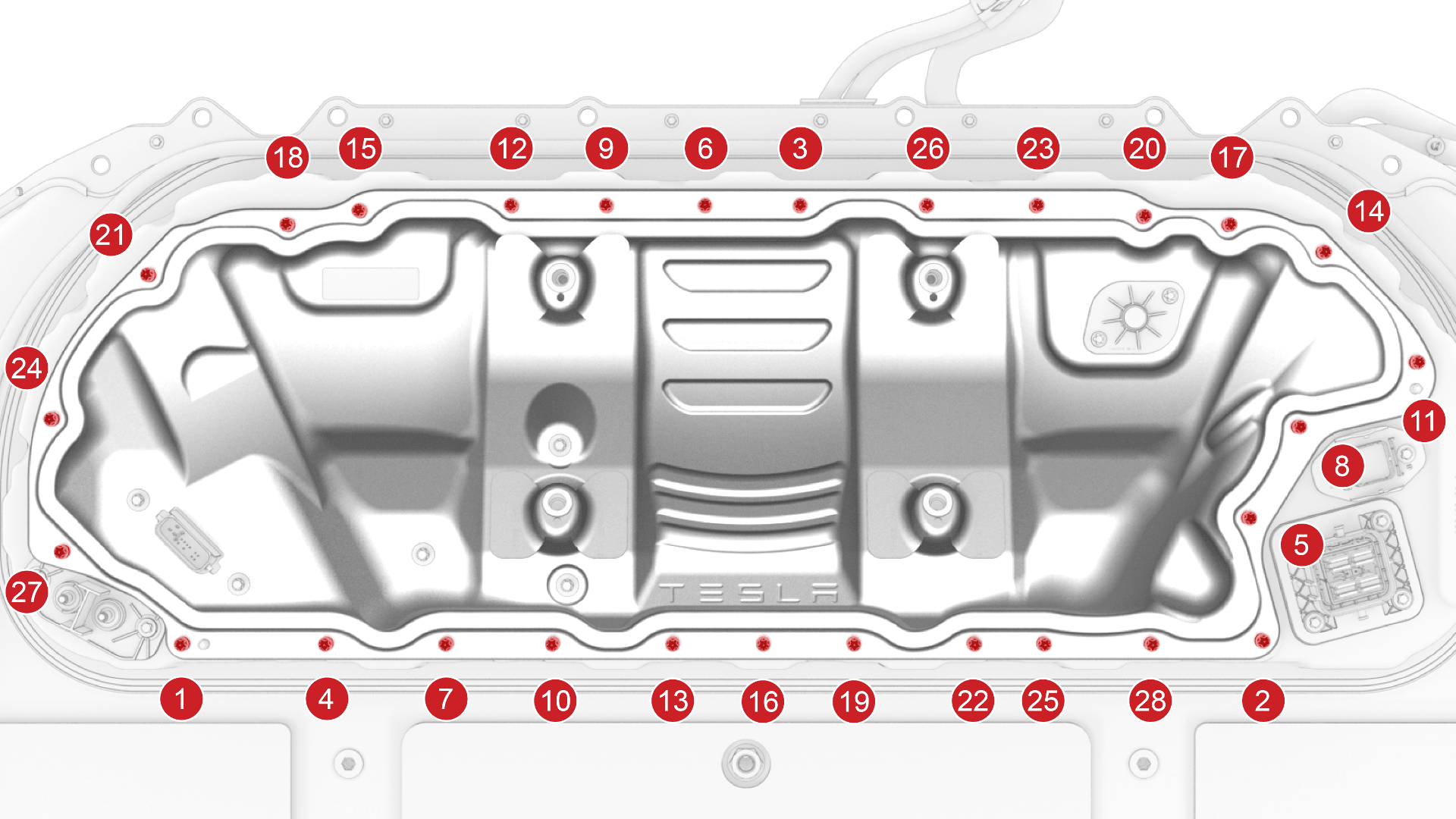

图 3. 28 个螺栓固定的高压电池仓盖板螺栓紧固顺序 图 4. 18 个螺栓固定的高压电池仓盖板螺栓紧固顺序 图 5. 16 个螺栓固定的高压电池仓盖板螺栓紧固顺序 -
安装并手动拧紧将高压控制器从内部固定到高压电池仓盖板的螺栓。
警告切勿从车身侧面拆下 LH A 柱上部饰板系带。如果已从车身侧面拆下，则需要更换系带。

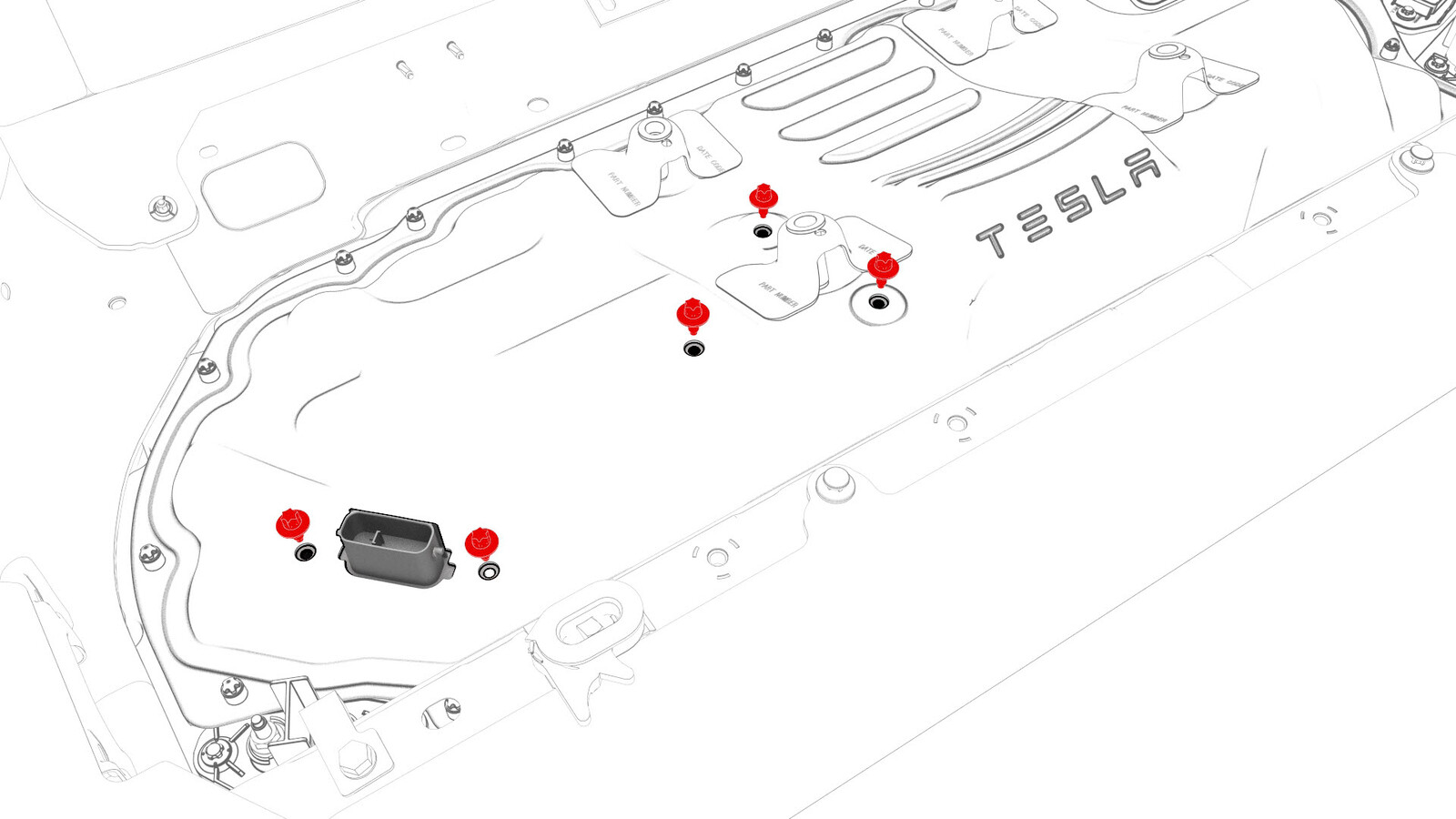

图 6. 5 个螺栓固定的高压控制器高压电池仓盖板 图 7. 4 个螺栓固定的高压控制器高压电池仓盖板 图 8. 3 个螺栓固定的高压控制器高压电池仓盖板 -
按照图示顺序紧固将高压控制器固定到高压电池仓盖板的螺栓，紧固后，使用橙色油性记号笔标记每个螺栓。
5 Nm (3.7 lbs-ft) +30 deg警告螺栓 1 和 2 的紧固扭矩不足会导致高压互锁回路断开。TIp推荐使用以下工具- 外梅花套筒 E10

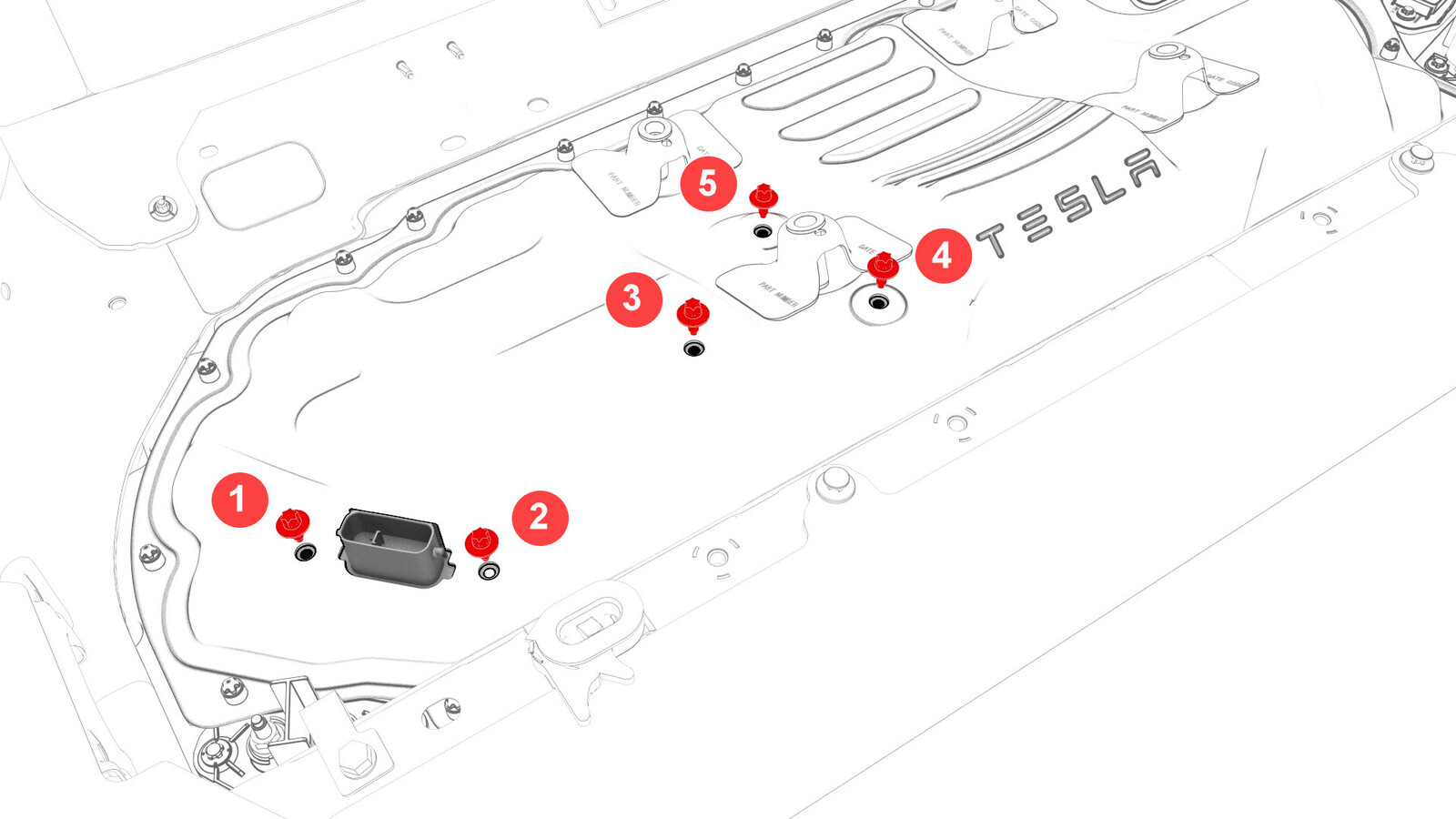

图 9. 5 个螺栓固定的高压控制器高压电池仓盖板 图 10. 4 个螺栓固定的高压控制器高压电池仓盖板 图 11. 3 个螺栓固定的高压控制器高压电池仓盖板 - 在待运输的旧高压电池上重复第2步到第8步。
-
需要立即执行高压电池仓漏气测试的情况包括：在高压电池仓盖板垫片上或高压电池接合面上发现损坏、更换了铝胶带改装补片或另一个程序指示现在需要执行该操作。请参阅 高压电池仓漏气测试。
注如已执行高压电池仓漏气测试，请将校正代码 16100400 作为一项单独工项添加至“服务工单”。
