保险丝 - 功率转换系统 - 高压电池（拆卸和更换）
校正代码
16304402 1.02 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1057602-00-A 1/4 英寸高压绝缘方形钻头棘轮
- 1057603-00-A 1/4 英寸高压绝缘钻头加长件，带摆角
- 1057604-00-A 1/4 英寸 8 毫米高压绝缘方形钻头套筒
- 1057607-00-A 18 英寸高压绝缘回旋头磁性套筒
- 1127845-00-A 配电盒维修盖板总成，Model 3
- 1076927-00-A 微欧电阻计，Hioki RM 3548
警告
只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项
。
拆卸
- 拆下烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
-

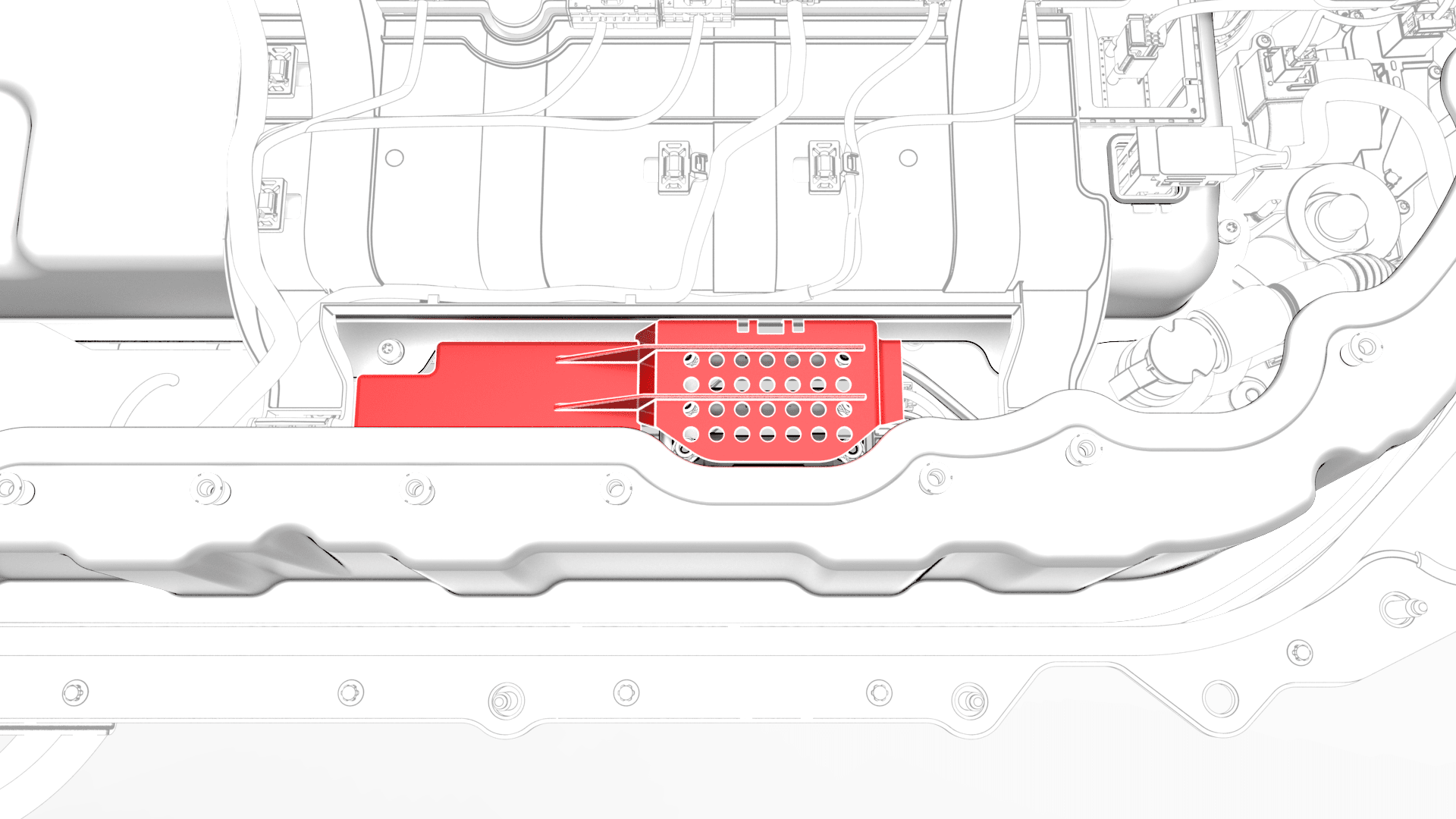

抬起高压控制器，松开将保险丝检修口绝缘体固定到右侧高压电池仓母排盖板的卡子，然后拆下绝缘体。
-
拆卸并弃置将功率转换系统保险丝固定到右侧高压电池仓母排的螺母，然后拆下保险丝。
安装
- 对 Hioki 电阻计执行零点调节，以便稍后在此程序中测量电阻。请参阅电阻表（零点调节）。
-
将功率转换系统保险丝安装到右侧高压电池仓母排，然后安装新螺母，将保险丝固定到母排上。
2.5 Nm (1.8 lbs-ft) -

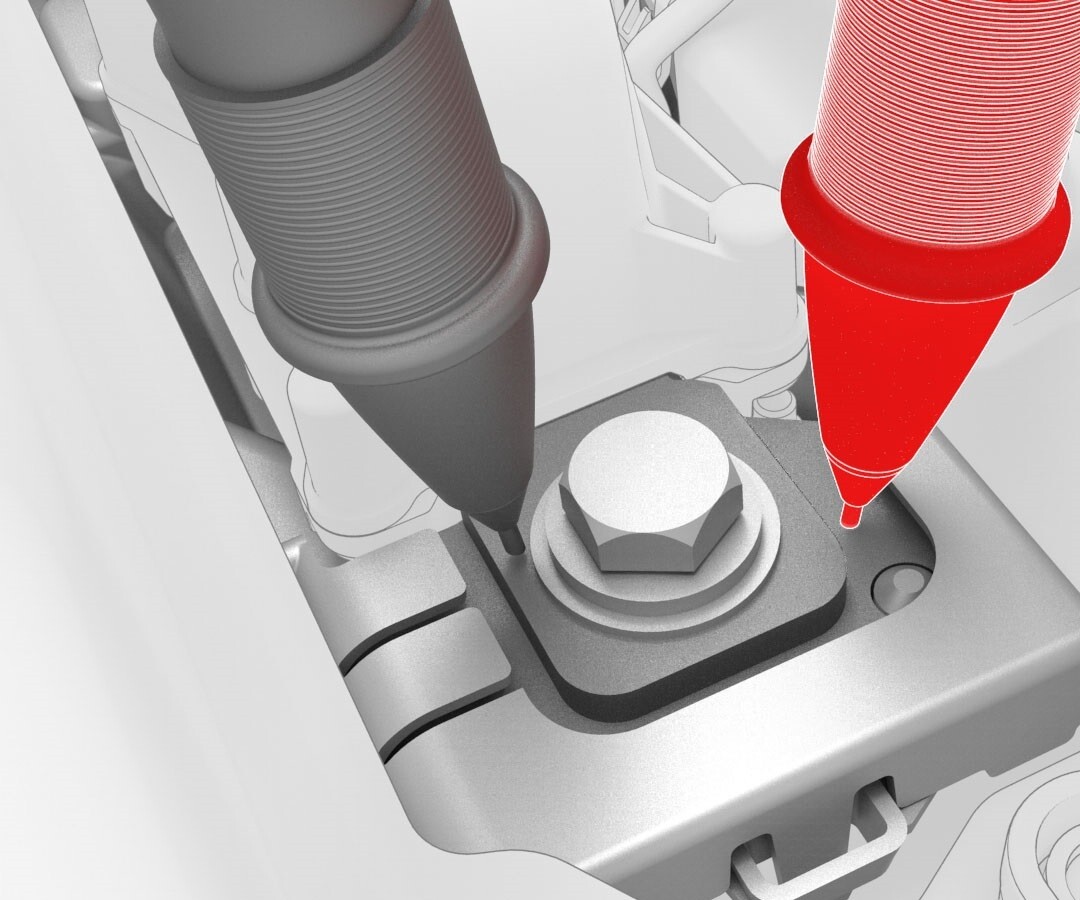

使用 Hioki 电阻计测量高压电池仓母排和功率转换系统保险丝主体左侧之间高压接头的电阻。
注最大可接受电阻值为 0.105 毫欧（105 微欧）。高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
图 1. 一般测量 - 实际的母排和紧固件可能有所不同
-

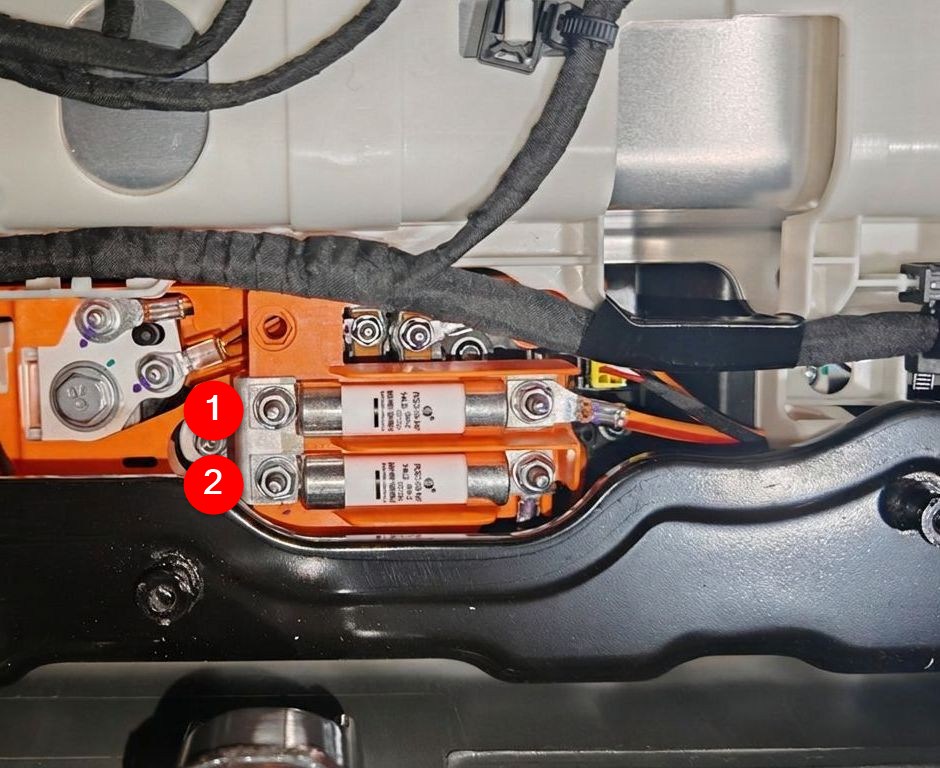

使用 Hioki 电阻计测量功率转换系统保险丝右侧与相应的环形端子镀层之间的高压接头的电阻。
注最大可接受电阻值为 0.145 毫欧（145 微欧）。高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
图 2. 一般测量 - 实际的母排和紧固件可能有所不同
-
将保险丝检修口绝缘体安装到右侧高压电池仓母排盖板上，紧固将绝缘体固定到盖板的卡子，然后降低高压控制器。
- 测量烟火电池隔离开关安装点间的电压，然后安装烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
