支柱导件 - 头枕 - 驾驶位座椅(拆卸和更换)

校正代码 13040032 0.72 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利,可能会造成人身伤害。将座椅从车辆上拆下时,以及在座椅底座上或其附近执行相关操作时,请佩戴防割手套。

拆卸

  1. 从车辆上拆下驾驶位座椅。请参阅 座椅总成 - 第一排 - LH(拆卸和更换)
  2. 拆下驾驶位座椅头枕饰板。请参阅饰板 - 头枕 - 驾驶位(拆卸和更换)
  3. 拆下驾驶位座椅靠背外壳。请参阅外壳 - 座椅靠背 - 驾驶位(拆卸和更换)

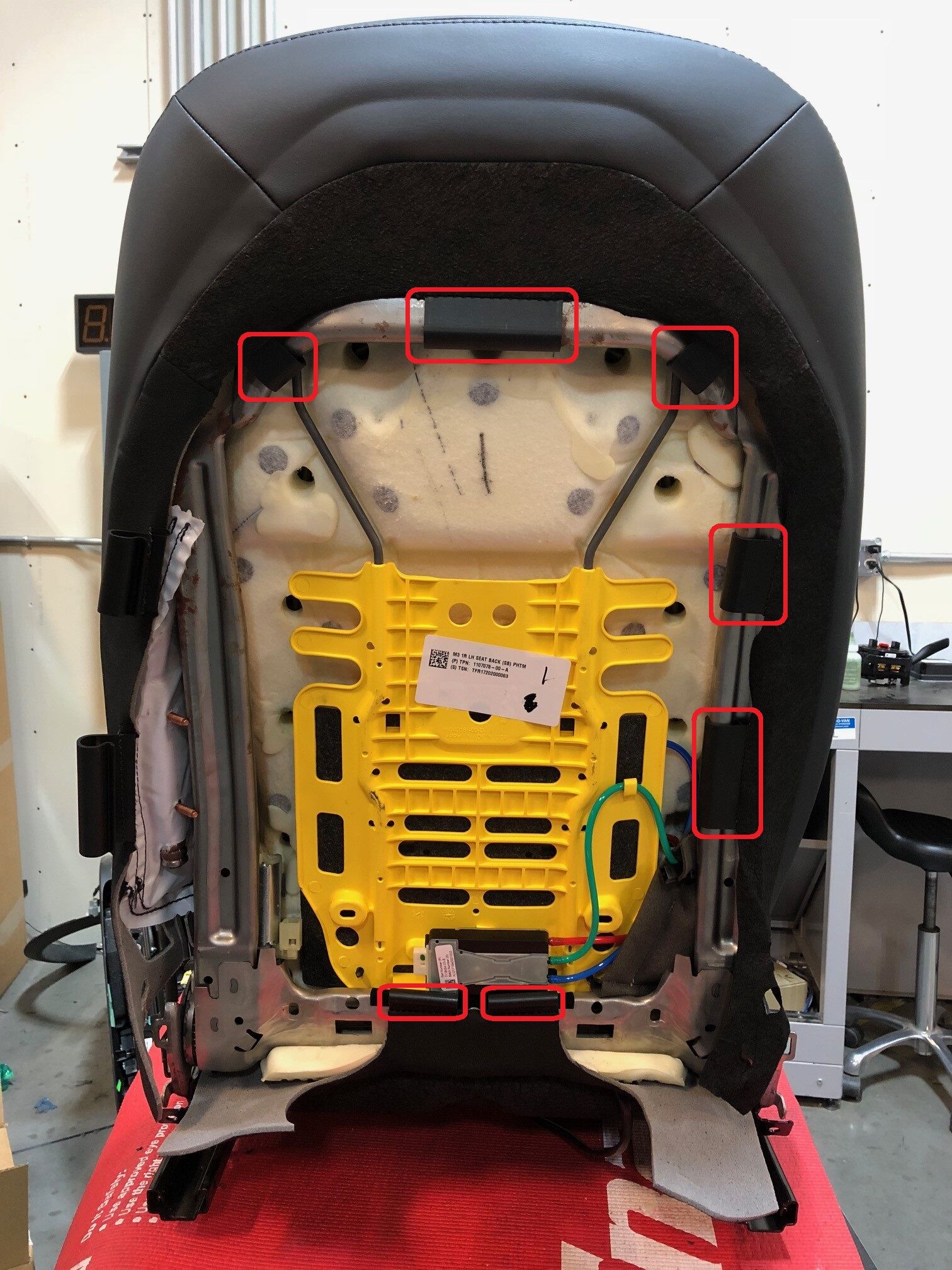

  4. 拆下盖住驾驶位座椅靠背框架外侧角的底部板。
    Informational PurposesAn informational icon, calling your attention
    将饰板径直向上拉离固定锁片,以将其松开。

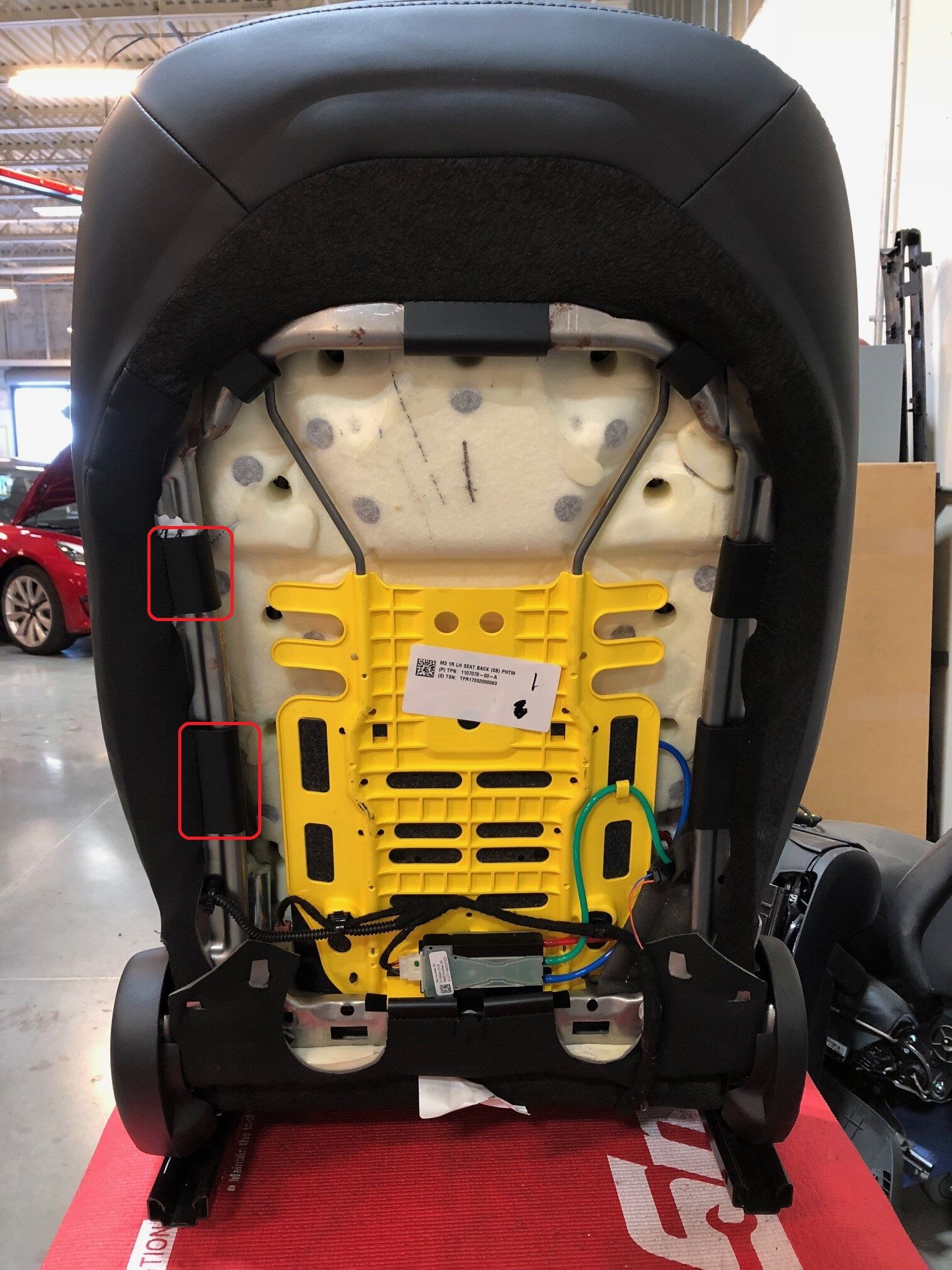

  5. 拆下盖住驾驶位座椅靠背框架外侧角的上部板。
    Informational PurposesAn informational icon, calling your attention
    将饰板下部从固定锁片中拉出,以将其松开,然后将饰板径直向上拉离上部固定锁片。
  6. 拆下盖住驾驶位座椅靠背框架内侧角的底部板。
    Informational PurposesAn informational icon, calling your attention
    将饰板径直向上拉离固定锁片,以将其松开。
  7. 拆下盖住驾驶位座椅靠背框架内侧角的上部板。
    Informational PurposesAn informational icon, calling your attention
    将饰板下部从固定锁片中拉出,以将其松开,然后将饰板径直向上拉离上部固定锁片。
  8. 拆下将座椅内饰外侧固定到驾驶位座椅靠背框架的夹子 (x2)。
  9. 将驾驶位座椅靠背饰板拉离侧气囊,以操作气囊电气连接器。
  10. 拆下并弃用将驾驶位座椅侧气囊固定到座椅靠背框架的螺母 (x2)。
    5.4 Nm (4.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  11. 小心地将驾驶位座椅侧气囊滑槽从座椅靠背框架中拉出。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿从气囊滑槽中拆下气囊。
  12. 断开驾驶位座椅侧气囊,然后将橙色锁片 (x2) 向下拉以松开连接器。
  13. 断开电气线束与靠背倾角调节电机连接器的连接。
  14. 断开电气线束与腰部阀组和电子控制单元的连接。
  15. 断开电气线束与腰部支撑泵连接器的连接。

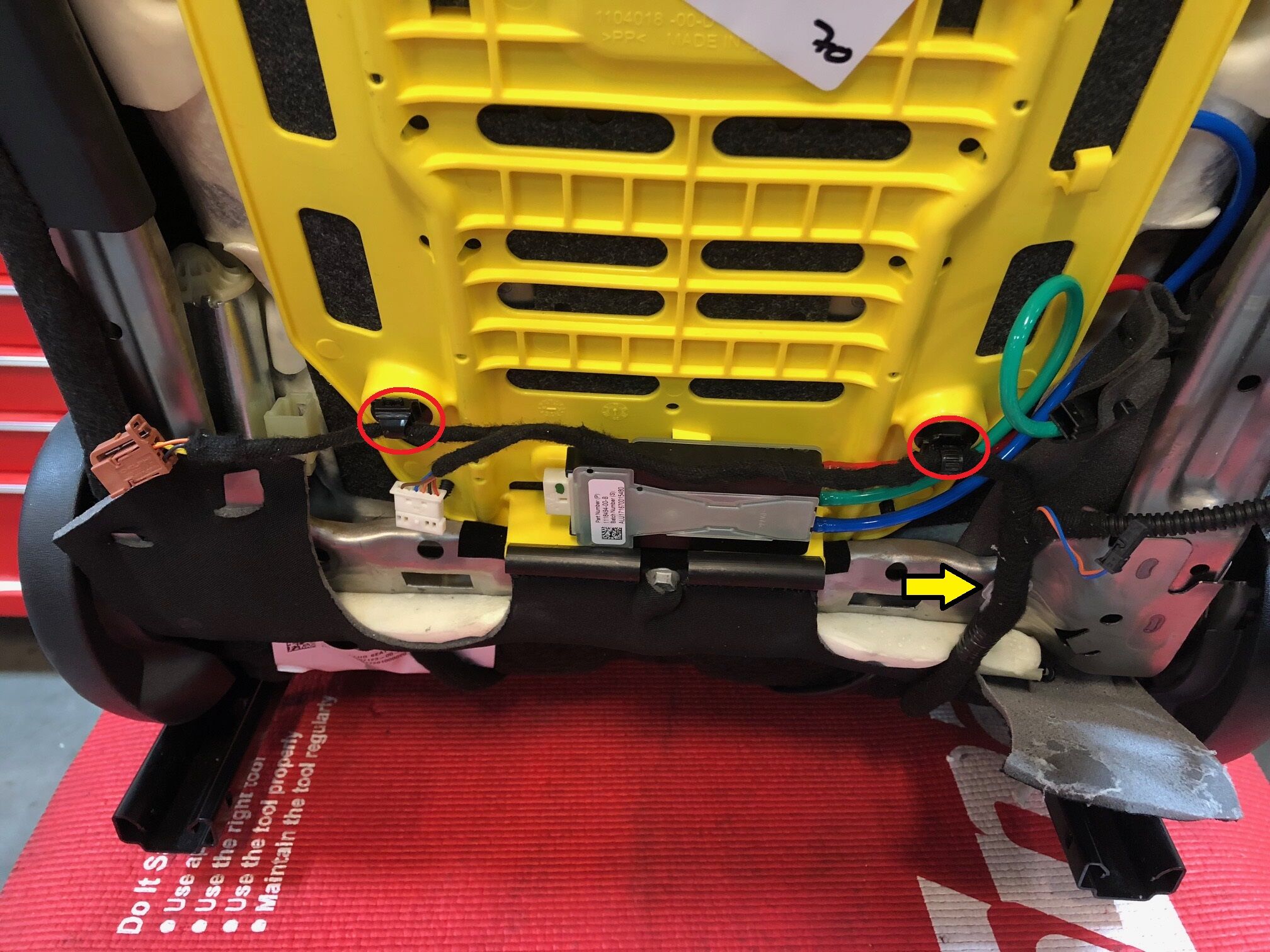

  16. 松开将座椅线束固定到座椅靠背框架的夹子 (x3)。

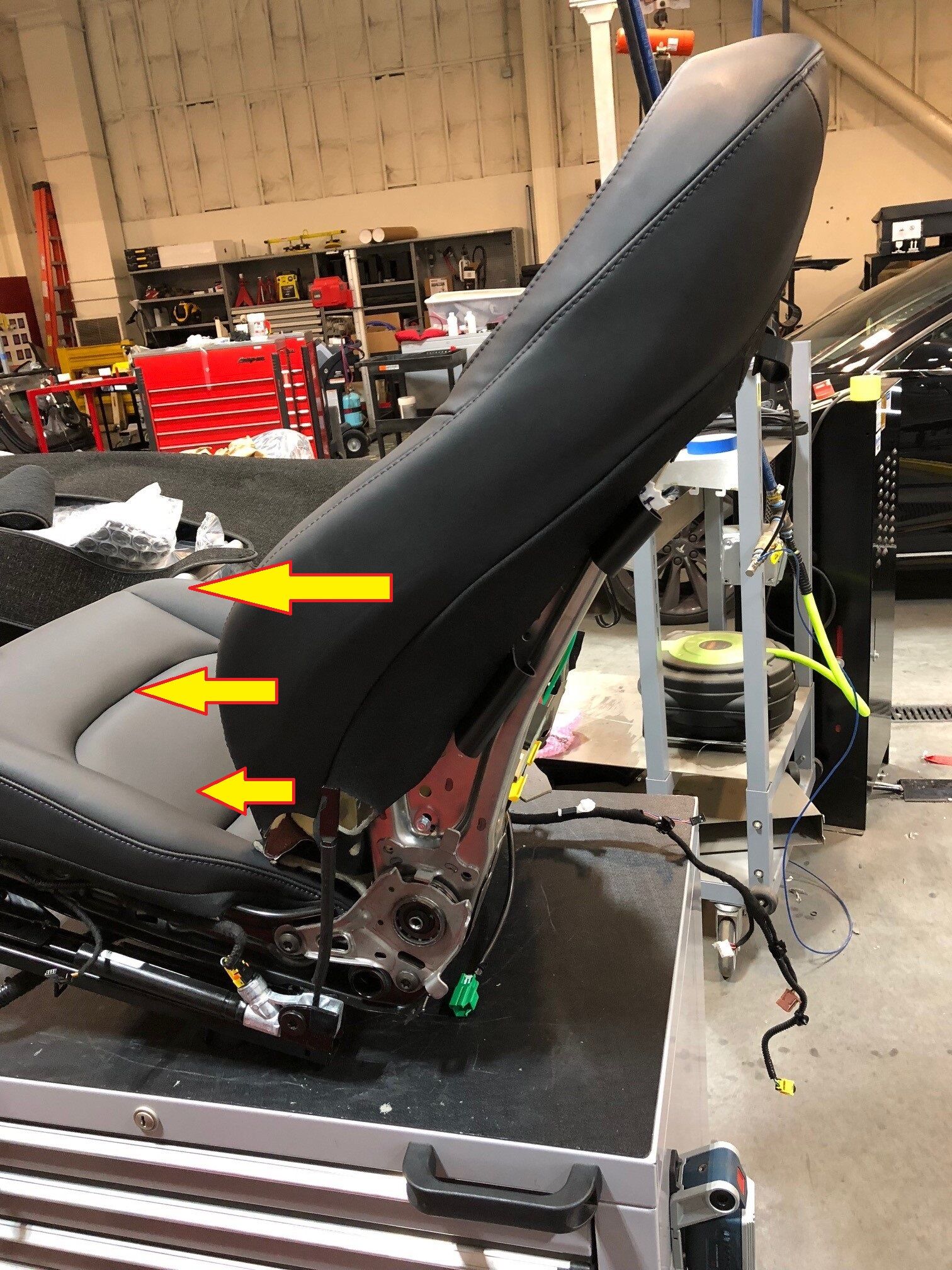

  17. 将座椅放在其座椅靠背上,以便接触到座垫底部。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    根据需要保护座垫,防止其受损。
  18. 断开座椅靠背加热器连接器。

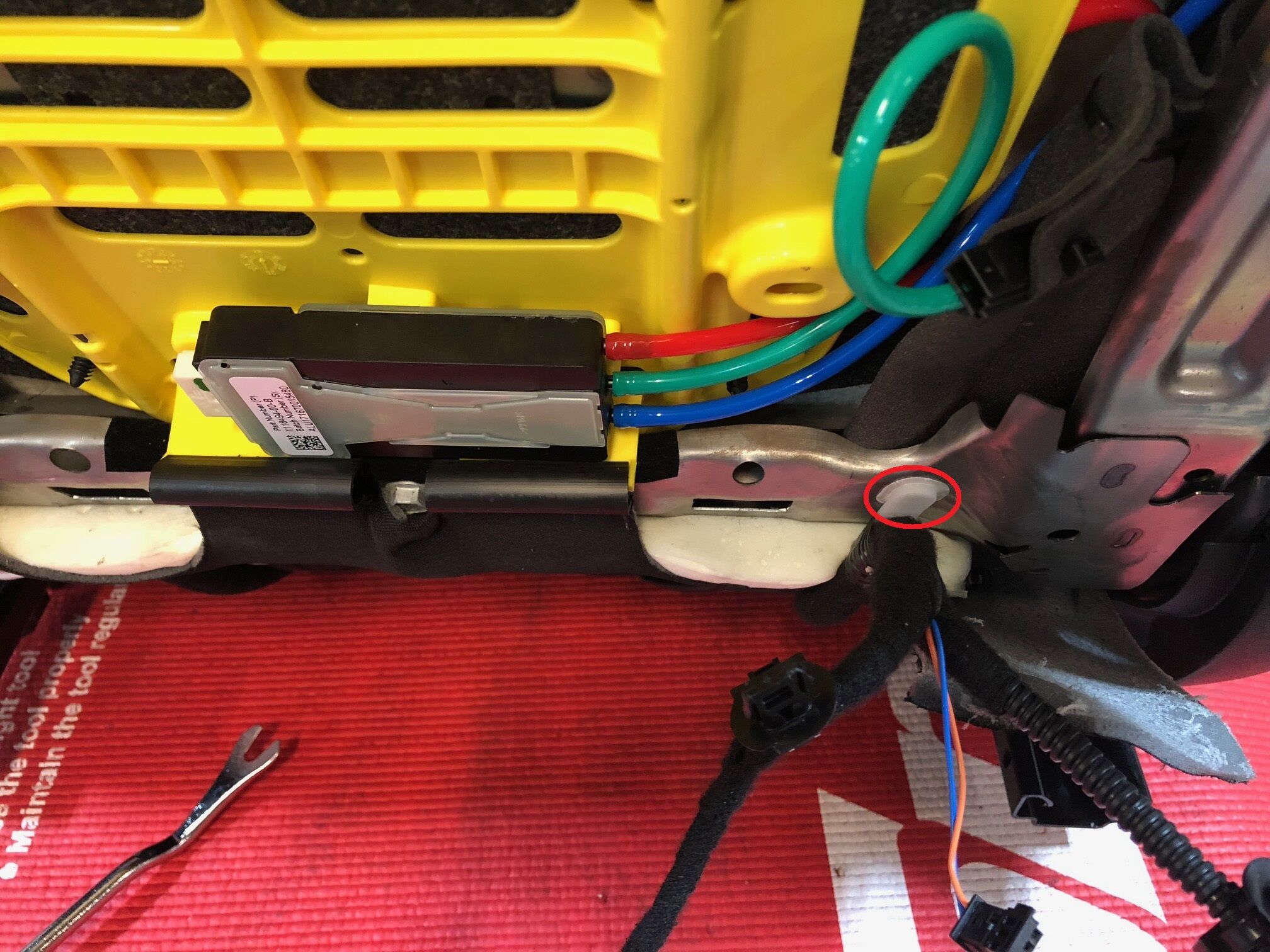

  19. 将座椅靠背线束连接器向下滑,将其从座椅总成上松开。
  20. 将座椅移回垂直位置。

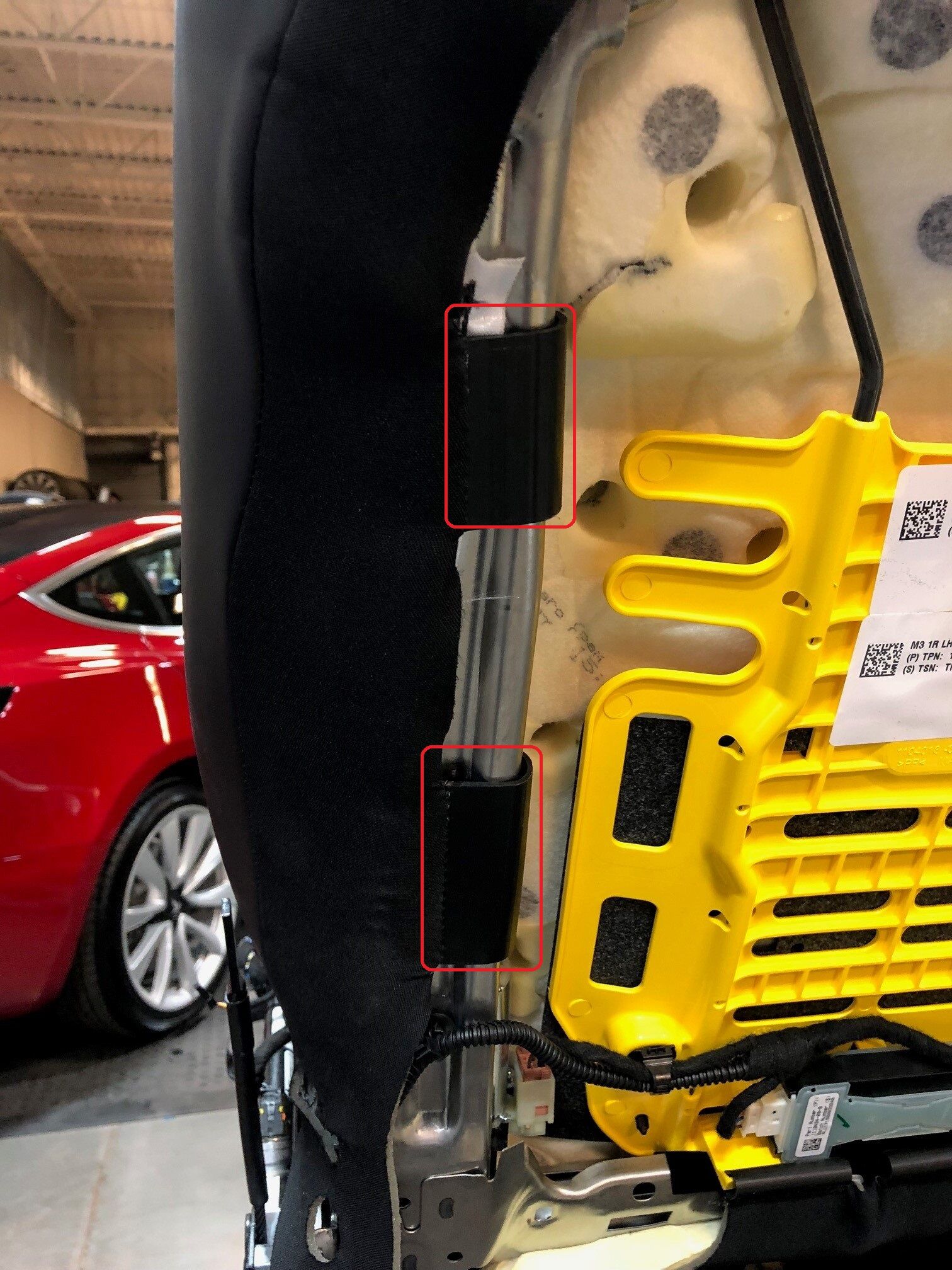

  21. 松开将座椅靠背饰板固定到座椅靠背框架的剩余固定夹 (x7)。
  22. 将座椅靠背饰板的底部拉离座椅靠背框架,从而拆下座椅内饰。
    Informational PurposesAn informational icon, calling your attention
    确保加热器线束和座椅靠背饰板离开座椅靠背框架。

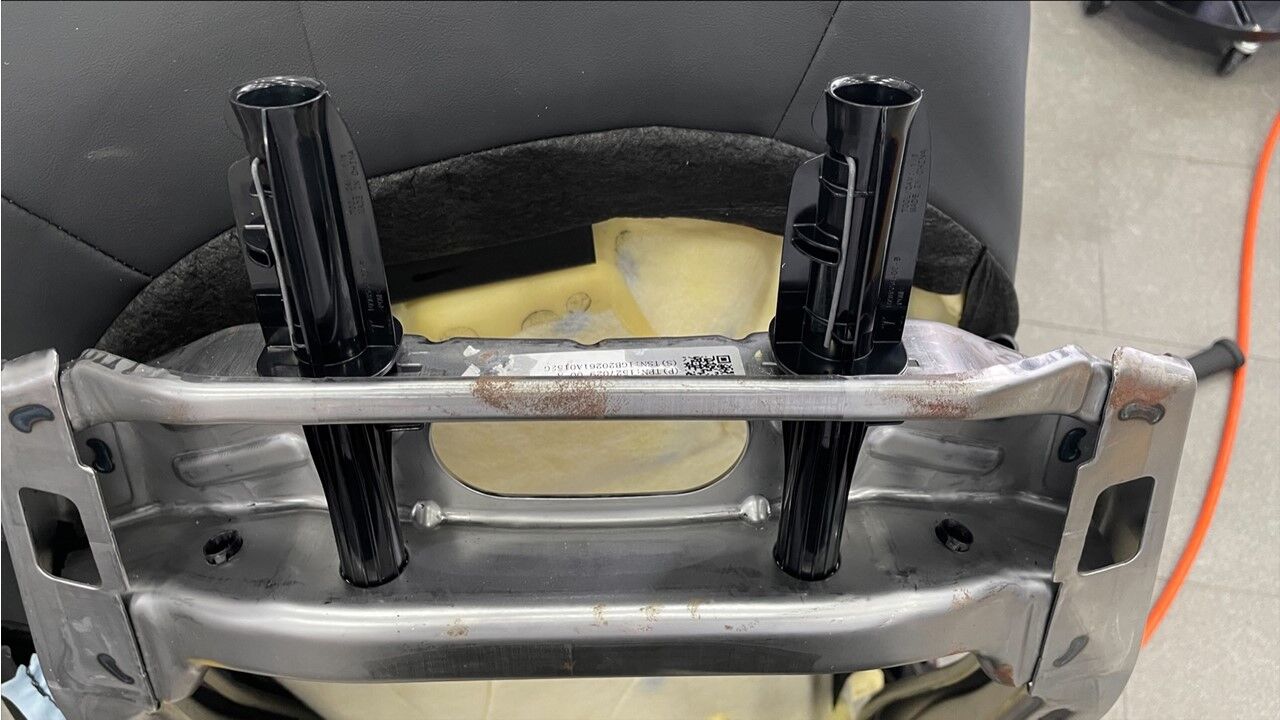

  23. 解锁头枕支柱导件两侧的卡销。

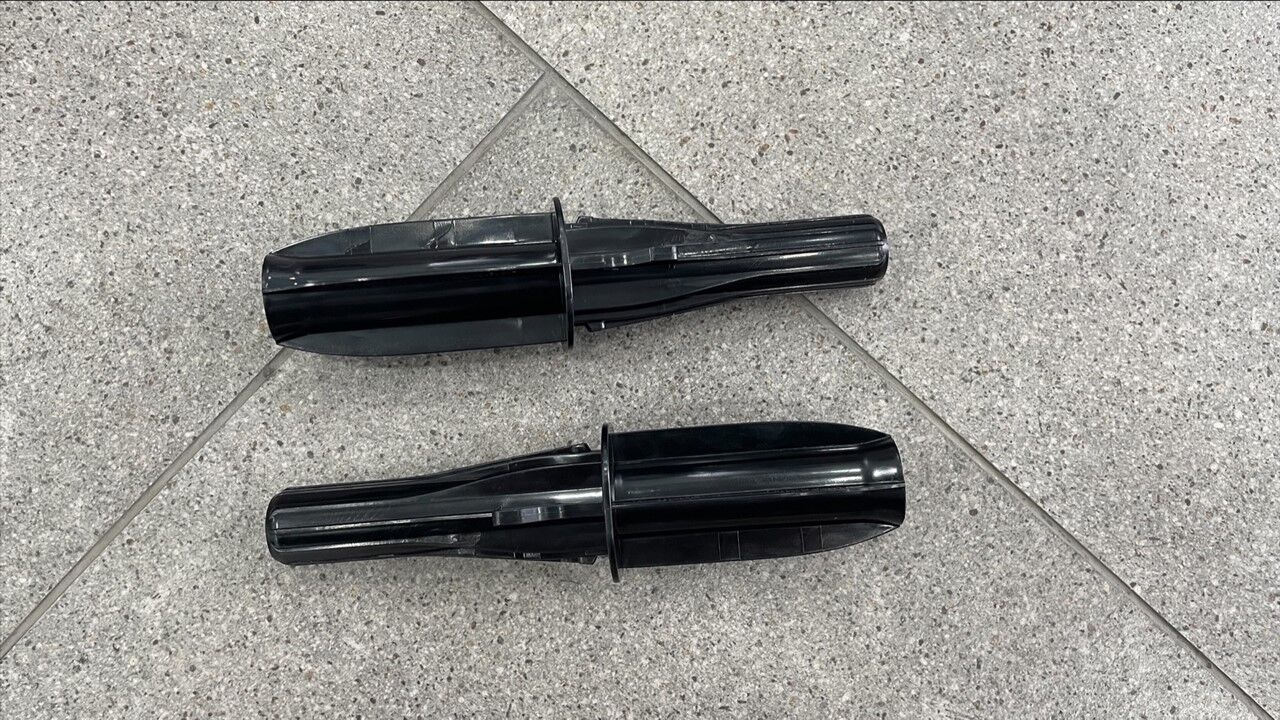

  24. 拆下头枕支柱导件。

安装

  1. 安装头枕支柱导件。
  2. 将驾驶位座椅靠背和泡沫总成安装到座椅靠背框架上。
    Informational PurposesAn informational icon, calling your attention
    首先,将泡沫饰板垂直滑到座椅靠背框架上。确保头枕支柱与座椅靠背泡沫接合。务必将与框架接合的加热器线束和下部饰板推入到框架的背面。
  3. 安装将座椅靠背饰板固定到座椅靠背框架的固定夹 (x7)。
    Informational PurposesAn informational icon, calling your attention
    其余两个夹子将再后续步骤中安装。
  4. 将驾驶位座椅侧气囊支柱安装到座椅靠背框架中。
    Informational PurposesAn informational icon, calling your attention
    这些支柱应与两个圆孔对齐。此部分不使用延伸孔。
  5. 安装将驾驶位座椅侧气囊固定到座椅靠背框架的新螺母 (x2)。
    5.4 Nm (4.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  6. 将座椅放在其座椅靠背上,以便接触到座垫底部。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    根据需要保护座垫,防止其受损。
  7. 将座椅靠背线束连接器安装到座椅总成。
  8. 连接座椅靠背加热器连接器。
  9. 将座椅靠背移回垂直位置。
  10. 安装将座椅线束固定到座椅靠背框架的夹子 (x3)。
  11. 连接腰部支撑泵电气连接器。
  12. 连接腰部阀组和电子控制单元电气连接器。
  13. 连接靠背倾角调节电机电气连接器。
  14. 连接驾驶位座椅侧气囊电气连接器。
  15. 安装将外侧座椅靠背饰板固定到座椅框架的夹子 (x2)。
  16. 安装盖住驾驶位座椅靠背框架外侧角的上部板。
    Informational PurposesAn informational icon, calling your attention

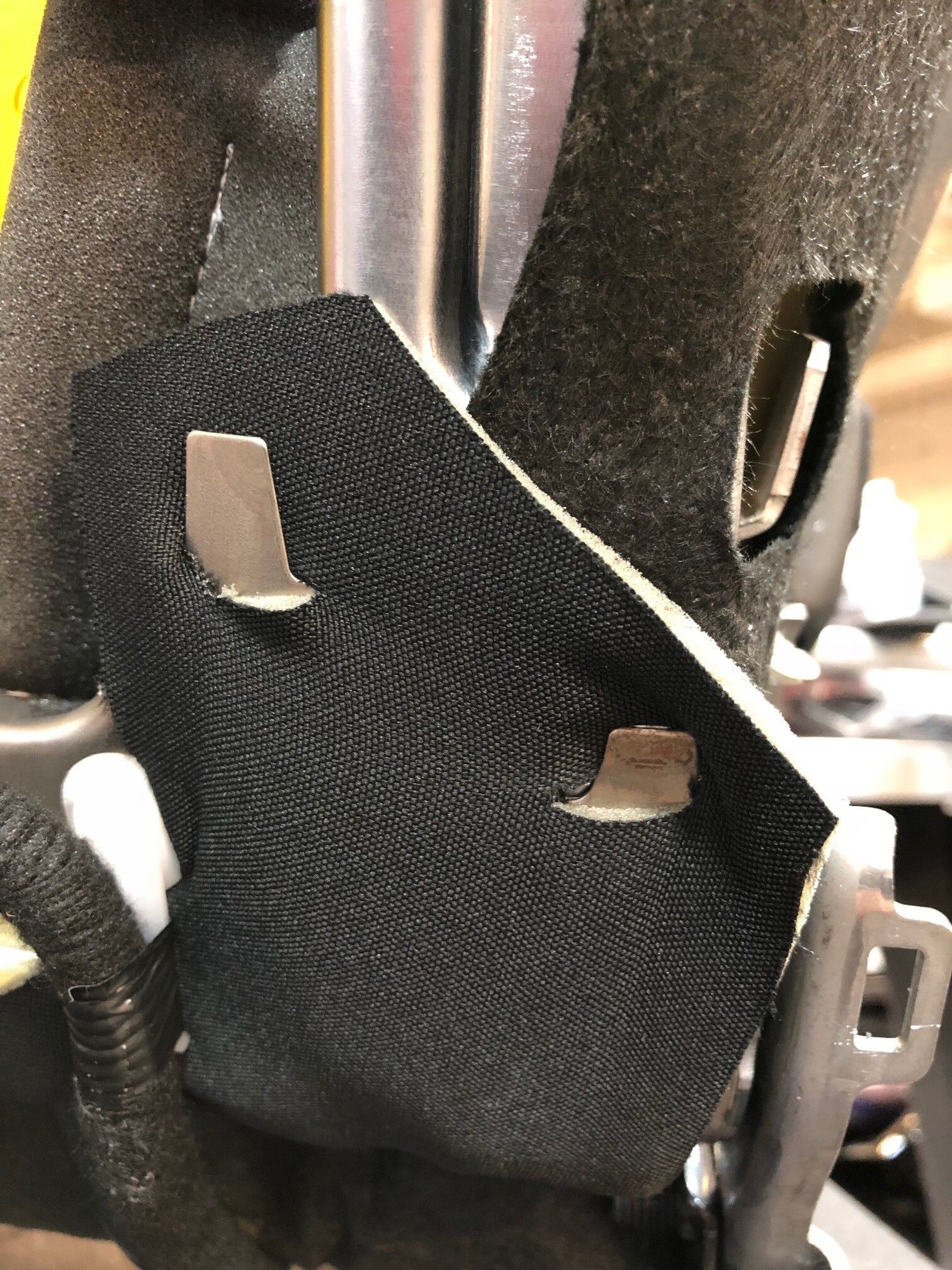

    将板拉到金属凸起上以将其固定住。
  17. 安装盖住驾驶位座椅靠背框架外侧角的底部板。
    Informational PurposesAn informational icon, calling your attention
    将板拉到金属凸起上以将其固定住。
  18. 安装盖住驾驶位座椅靠背框架内侧角的上部板。
  19. 安装盖住座椅靠背框架内侧角的底部板。
    Informational PurposesAn informational icon, calling your attention
    将板拉到金属凸起上以将其固定住。
  20. 安装驾驶位座椅靠背外壳。请参阅外壳 - 座椅靠背 - 驾驶位(拆卸和更换)
  21. 安装驾驶位座椅头枕饰板。请参阅 饰板 - 头枕 - 驾驶位(拆卸和更换)
  22. 安装驾驶位座椅。请参阅 座椅总成 - 第一排 - LH(拆卸和更换)
