支架 - 地毯 - RH(结构化电池组)(拆卸和更换)

校正代码 153064020.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开 RH 前车门。
  2. 将副驾位座椅向后移动。
  3. 拆下 RH 前脚垫。
  4. 拆下 RH A 柱中间饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)
  5. 拆下 RH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  6. 拆下中控台 RH 板。请参阅侧板 - 中控台 - LH(拆卸和更换)
  7. 拆下副驾位脚部空间罩。请参阅盖板 - 脚部空间 - 副驾位(左侧驾驶)(拆卸和更换)

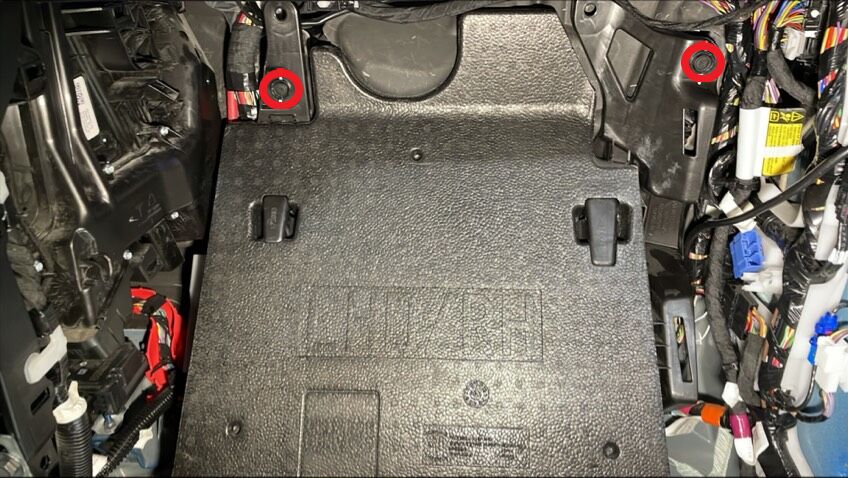

  8. 松开将驾驶室 RH 前毡毯固定到驾驶室支架的夹子 (x2)。
  9. 松开座椅线束夹,将线束从毡毯上移开,然后向后折叠驾驶室 RH 前毡毯。
  10. 拆下将 RH 毡毯支架固定到车辆的夹子 (x2),然后将支架从车上拆下。

安装

  1. 将 RH 毡毯支架放入车内,然后固定将支架固定到车辆的夹子 (x2)。
  2. 将驾驶室 RH 前毡毯折回原位,将座椅线束挪到毡毯上,然后固定线束夹。
  3. 安装将驾驶室 RH 前毡毯固定到驾驶室支架的夹子 (x2)。
    Informational PurposesAn informational icon, calling your attention
    确认毡毯位置是否正确。
  4. 安装副驾位脚部空间罩。请参阅盖板 - 脚部空间 - 副驾位(左侧驾驶)(拆卸和更换)
  5. 安装中控台 RH 板。请参阅侧板 - 中控台 - LH(拆卸和更换)
  6. 安装 RH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  7. 安装 A 柱 RH 中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)
  8. 将副驾位座椅移回原位。
  9. 安装 RH 前脚垫。
  10. 关闭 RH 前车门。
