灯 - 雾/倒车 - 后 - LH(拆卸和安装)

校正代码 17402701 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格灯 - 雾/倒车 - 后 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将后雾灯/倒车灯固定到掀背尾门的螺母
3.5 Nm (2.6 lbs-ft)
  • 8 毫米深套筒
  • 4 英寸加长件
重复使用

拆卸

  1. 拆卸掀背尾门下饰板。请参阅饰板 - 掀背尾门 - 下(拆卸和更换)
  2. 拆卸将左后雾灯/倒车灯固定到掀背尾门的螺母。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 8 毫米深套筒
    • 4 英寸加长件
  3. 断开左后雾灯/倒车灯上的电气线束连接器。
    Informational PurposesAn informational icon, calling your attention
    松开红色锁片以解锁连接器,然后松开连接器。
  4. 使用塑料饰板工具在车灯外侧操作,将车灯上的锚固件从掀背尾门的索环上松开。
  5. 将左后雾灯/倒车灯从车辆上拆下。

安装

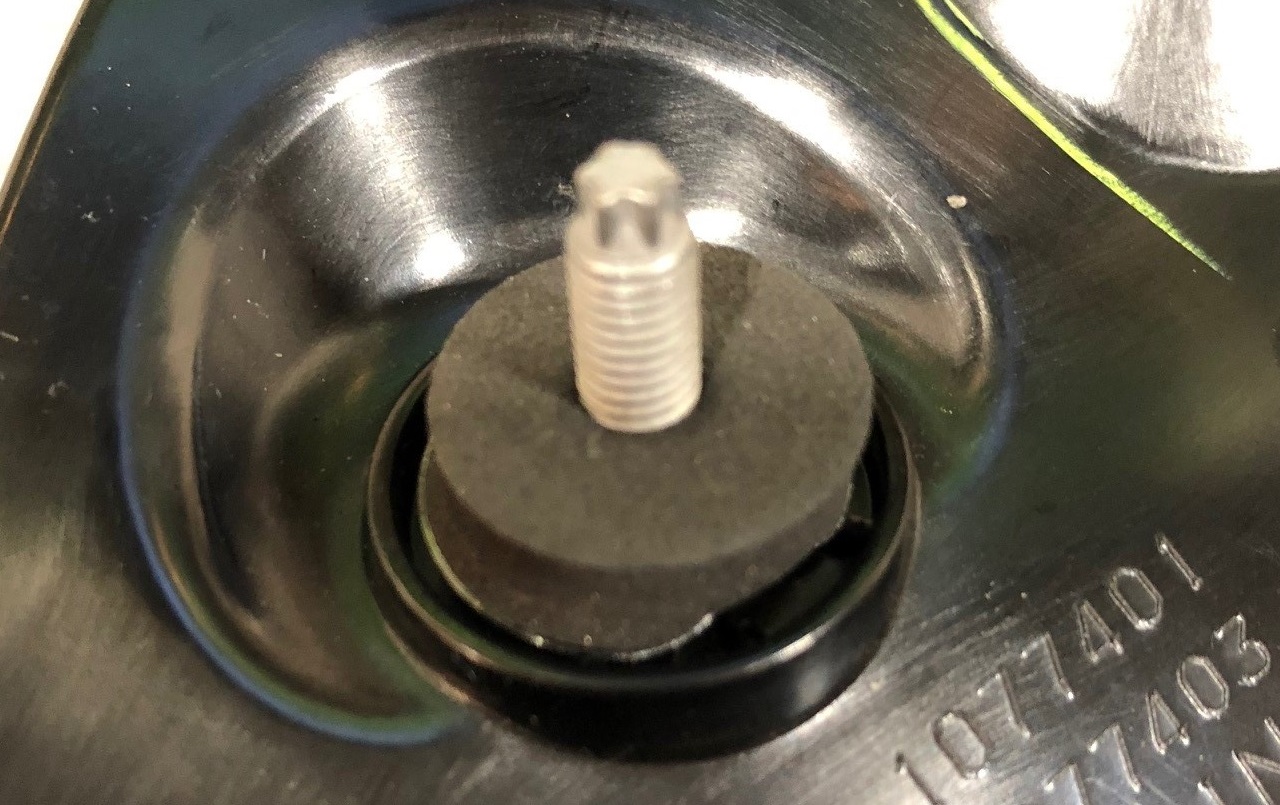

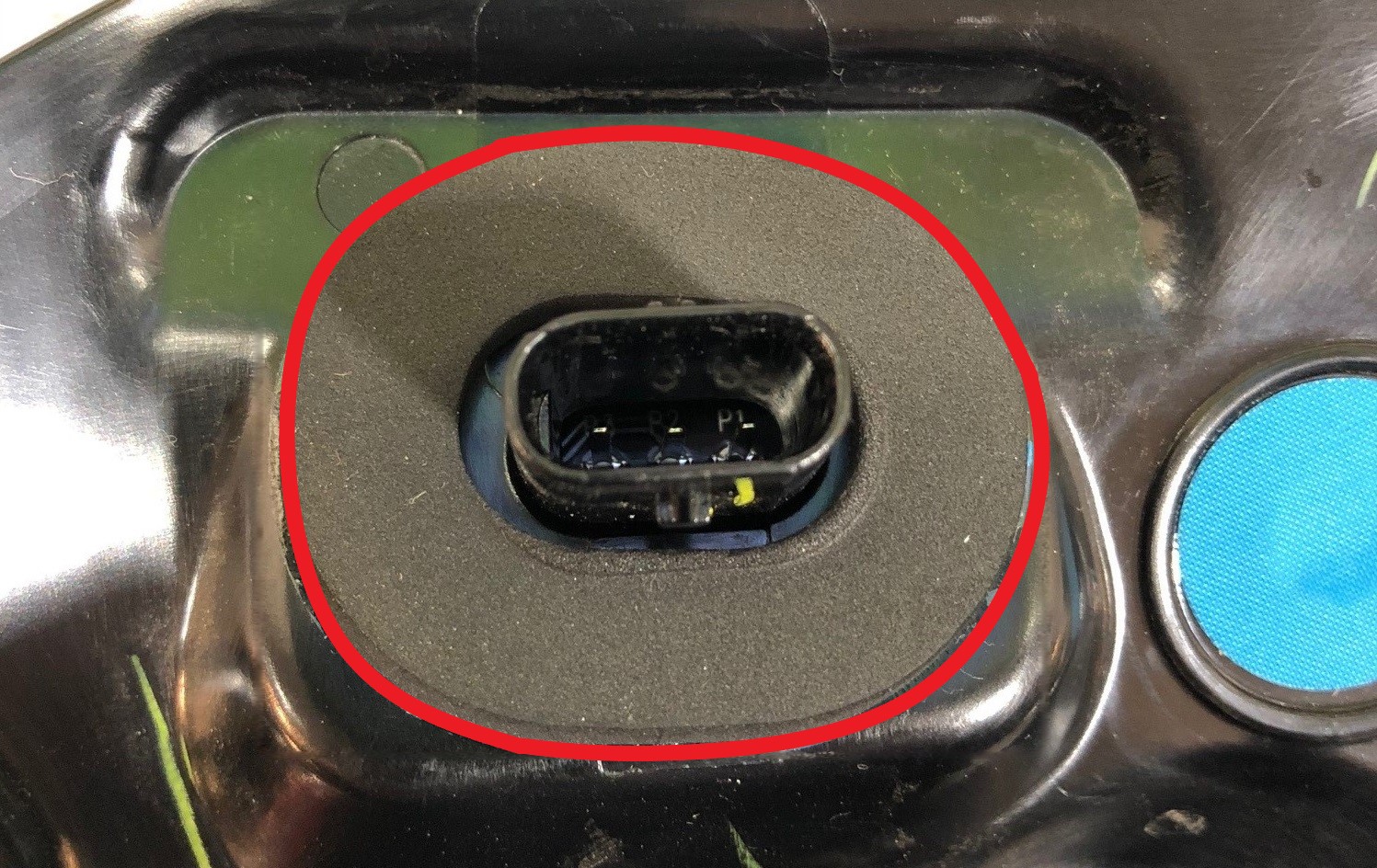

  1. 更换左侧掀背尾门尾灯上的连接器垫圈和下部螺柱垫圈。
  2. 安装左后雾灯/倒车灯,以使锚固件入掀背尾门的索环中。确保左后雾灯/倒车灯与掀背尾门平齐。
  3. 安装将左后雾灯/倒车灯固定到掀背尾门的螺母。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 8 毫米深套筒
    • 4 英寸加长件
  4. 将电气线束连接器连接到左后雾灯/倒车灯。
    Informational PurposesAn informational icon, calling your attention
    确保压下红色锁片,并牢固连接连接器。
  5. 安装掀背尾门下饰板。请参阅饰板 - 掀背尾门 - 下(拆卸和更换)
  6. 安装掀背尾门上饰板。请参阅饰板 - 上 - 掀背尾门(拆卸和更换)
  7. 关闭掀背尾门。
