头枕封闭板 - 第三排座椅 - LH(拆卸和更换)

校正代码 13093102 0.06 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开掀背车门。
  2. 拆下第三排 LH 头枕。
    Informational PurposesAn informational icon, calling your attention
    同时按下导向按钮,将 90 度起子插入导向开口,然后抬起头枕将其拆下。

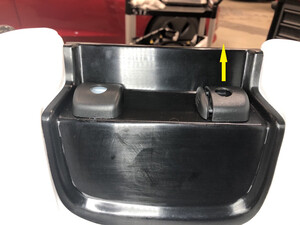

  3. 用撬起工具将第三排 LH 头枕导向锁从座椅总成上撬开,然后将其从总成上拆下。
  4. 用撬起工具将第三排 RH 头枕导向锁从座椅总成上撬开,然后将其从总成上拆下。

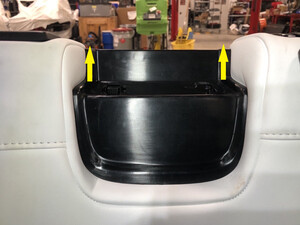

  5. 向上抬起第三排 LH 头枕封闭板,以释放将其连接到第三排 LH 靠背的锁片 (x2),然后将其从车辆上拆下。

安装

  1. 将第三排 LH 封闭板安装到第三排 LH 靠背上。

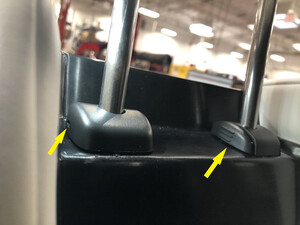

  2. 将第三排 RH 头枕导向锁安装到座椅总成中。
  3. 将第三排 LH 头枕导向锁安装到座椅总成中。
  4. 安装第三排 LH 头枕。
    Informational PurposesAn informational icon, calling your attention
    在安装过程中,同时按下调节导向装置。
  5. 关上掀背车门。
