校正代码 30010312 4.20 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

1. 举升并支撑车辆
   注

   确保车辆在升离地面前未处于充电状态，将空气悬架设置为“Jack 模式”（如有配备）







2. 打开所有四个车门
   注

   锁定后车门以防断电时意外关闭



3. 降下所有车窗



4. 使用 Toolbox 3.0 与车辆相连
   注

   车辆连接集成到驾驶员脚部空间盖板中。选择右上角的连接状态图标，然后选择本地连接（车辆连接后，图标将变为绿色）



5. 选择 “Actions/Autodiag”，然后搜索 “Thermal”
6. 选择 “Thermal Fluid Fill/Drain”，点击 “Run”，然后等待例行程序完成
   注

   完成后，选择窗口右上角的“X”关闭；对于与空调相关的维修，请验证所有膨胀阀都处于正确位置；对于所有与冷却液相关的维修，请验证车辆处于 Series 模式；“Thermal Fluid Fill/Drain”例行程序有 5 小时超时；例行程序将持续运行，不会结束
7. 从以太网端口上拔下高速数据线缆，以断开 Toolbox 3.0 与车辆的连接



8. 将左前座椅向前移动



9. 将右前座椅向前移动



10. 松开第二排座垫
    注

    将座垫的前边缘向上提起，以便从框架上松开泡沫；将车辆前部向前拉，然后将长条座椅倾靠在 40/60 靠背上



11. 将左前座椅向后移动



12. 回正方向盘



13. 将方向盘锁入位



14. 打开前备箱盖





15. 拆卸后挡板
    注

    14 个卡子





16. 拆卸检修盖板
    注

    3 个卡子，1 个连接器





17. 拆卸用于固定前备箱总成的紧固件
    注

    5 个螺栓，10 毫米，5 Nm





18. 将前备箱总成从车辆上拆下
    注

    4 个夹子；更换损坏或丢失的夹子



19. 拆卸将前饰板上部固定到车辆的紧固件
    注

    5 个螺栓，10 毫米，4 Nm



20. 拆卸将转向机总成固定到中间轴总成的螺栓
    注

    1 个螺栓，13 毫米，18 Nm



21. 向上滑动电动转向柱，将其从转向机总成上拆下



22. 在中央显示器上关闭车辆电源
    注

    操作如下：Controls > Safety & Security > Vehicle Power > Power Off



23. 断开 12V 负极端子和紧急响应回路
    注

    1 个螺母，10 毫米，6 Nm，1 个连接器；确保车辆处于驻车挡，温度控制系统关闭，断开 12V 电池之前车辆未充电；应先断开负极端子再断开紧急响应回路；等待 2 分钟，确保所有电路完全放电





24. 断开转向机总成连接器
    注

    2 个连接器；两级连接器；滑动红色锁片进行解锁，然后按住连接器释放装置将其断开



25. 取出口袋中的所有物品并确保未佩戴金属饰品





26. 检查高压绝缘手套
    注

    使用前检查手套是否损坏；请参阅维修文档 TN-15-92-003 R1，了解有关检查高压手套的信息。



27. 佩戴高压绝缘手套和皮革手套
    注

    使用 Hioki 测试仪时，请务必佩戴电工保护手套



28. 拆卸将高压电池仓探针盖固定到高压电池仓盖板的螺栓。
    注

    2 个五角螺栓，E10，6 Nm；拆下后弃用



29. 将高压电池仓探针盖从高压电池仓盖板上拆下。



30. 确认无高电压
    注

    操作高压组件时，务必佩戴个人防护装备（高压手套、护目镜），测量 B+ 至接地、B- 至接地、B+ 至 B- 的电压；如果电压大于 10V，则说明电池组触点开关未断开或熔焊；停止作业并联系维修工程部









31. 将高压电池仓探针盖放置到高压电池仓盖板上
    注

    检查垫片，确认无损坏迹象





32. 安装将高压电池仓探针盖固定到高压电池仓盖板的螺栓
    注

    2 个五角螺栓，E10，6 Nm；安装新的橡胶垫圈螺栓



33. 脱下高压绝缘手套



34. 拆卸左前轮毂盖
    注

    1 个盖子；用双手轻轻拉动轮毂盖以松开卡子；轮毂可能配备中心盖

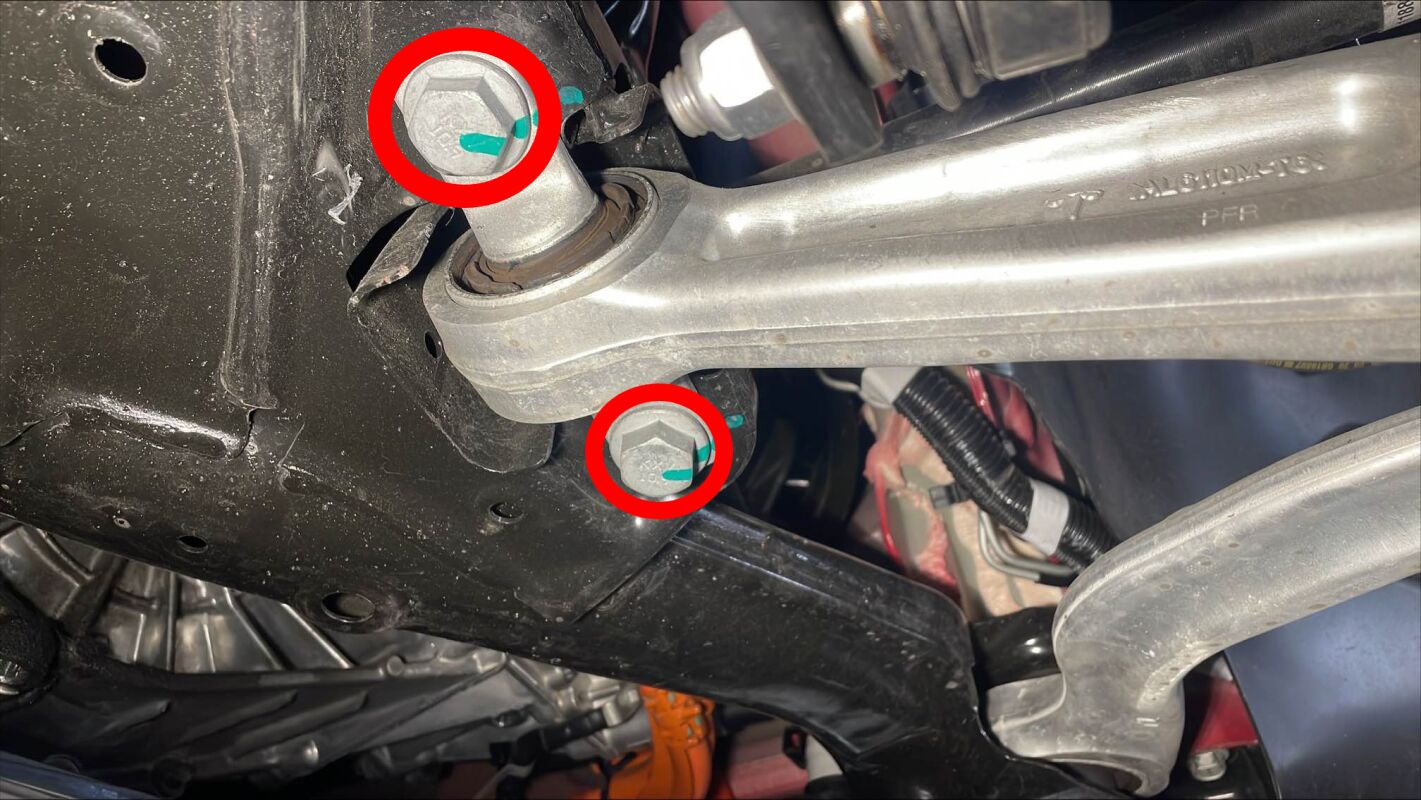

35. 拆卸右前轮毂盖

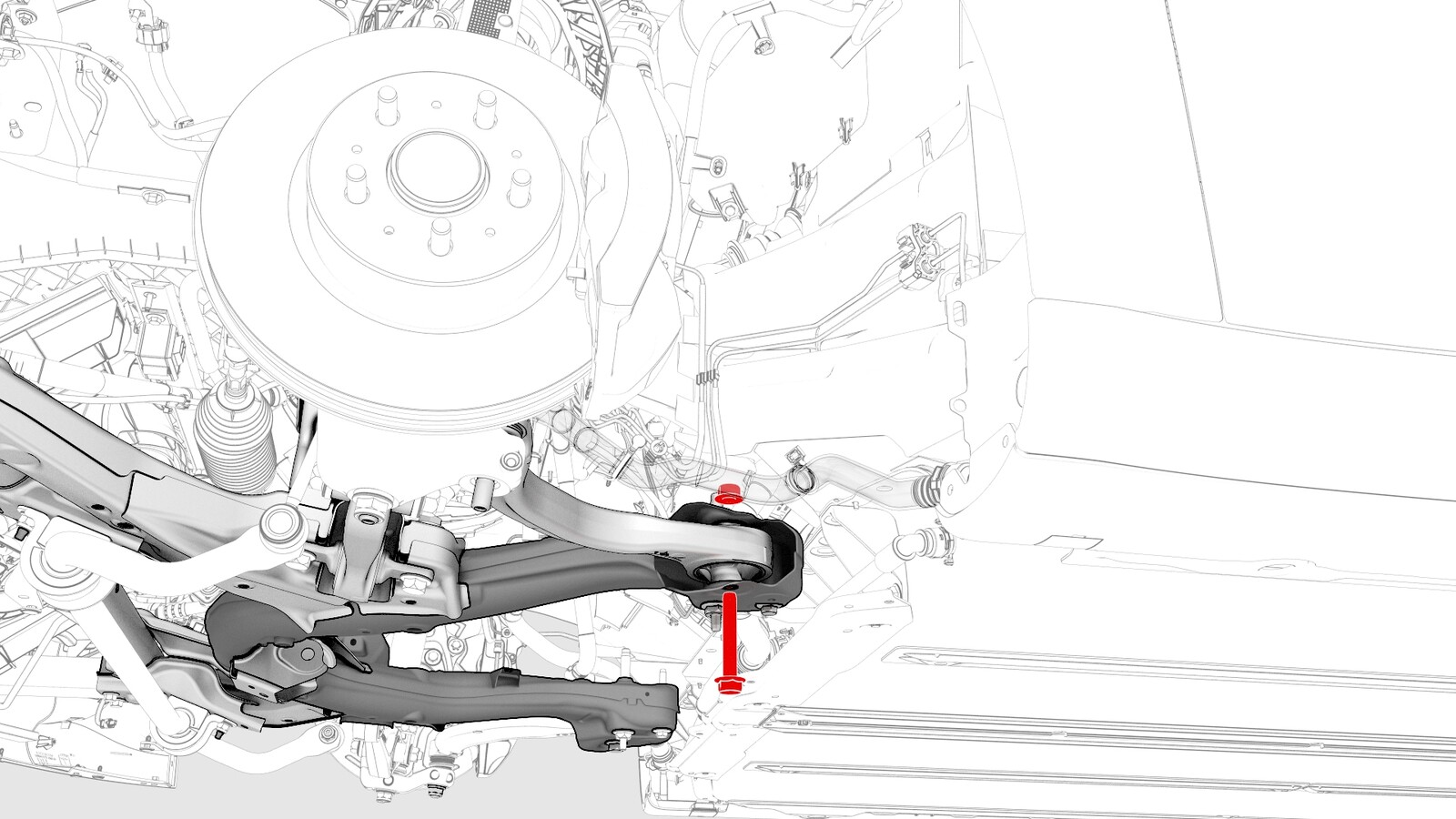

    注

    1 个盖子；用双手轻轻拉动轮毂盖以松开卡子；轮毂可能配备中心盖



36. 松开右前轮毂
    注

    5 个螺母，21 毫米，175 Nm



37. 松开左前轮毂
    注

    5 个螺母，21 毫米，175 Nm



38. 松开左前半轴螺母
    注

    1 个螺母，32 毫米，245 Nm



39. 松开右前半轴螺母
    注

    1 个螺母，32 毫米，245 Nm



40. 完全升起车辆，然后将举升机降低至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾





41. 从前流线型护板上拆下外侧紧固件
    注

    7 个螺栓，10 毫米，5 Nm



42. 拆卸剩余螺母，然后从车辆上拆下前流线型护板
    注

    2 个螺母，15 毫米，5 Nm



43. 从高压电池上松开左前轮毂内衬
    注

    1 个卡子，1 个螺栓，10 毫米，5 Nm



44. 从高压电池上松开右前轮毂内衬
    注

    1 个卡子，1 个螺栓，10 毫米，5 Nm



45. 部分降低车辆，然后将举升机设定至锁止位
    注

    将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度





46. 拆卸左前轮毂
    注

    5 个螺母，21 毫米，175 Nm



47. 拆卸左前半轴螺母和垫圈
    注

    1 个螺母，32 毫米，245 Nm；垫圈固定在螺母上；拆下后弃用



48. 拆卸左前翼子板饰板
    注

    11 个夹子，1 个推拉式夹，3 个锁片；首先松开前部夹子，然后绕到饰板末端







49. 拆卸将饰板左侧固定到翼子板的螺栓
    注

    1 个螺栓，10 毫米，4 Nm



50. 拆卸将左前轮毂内衬固定到车辆的卡子
    注

    14 个卡子



51. 将左前轮毂内衬从车辆上拆下



52. 拆卸将左前轮毂转速传感器固定到转向节的螺栓
    注

    1 个螺栓，10 毫米，5 Nm；拆下紧固件后弃用



53. 从转向节上拆下左前轮毂转速传感器线束并移到一旁
    注

    2 个线束夹

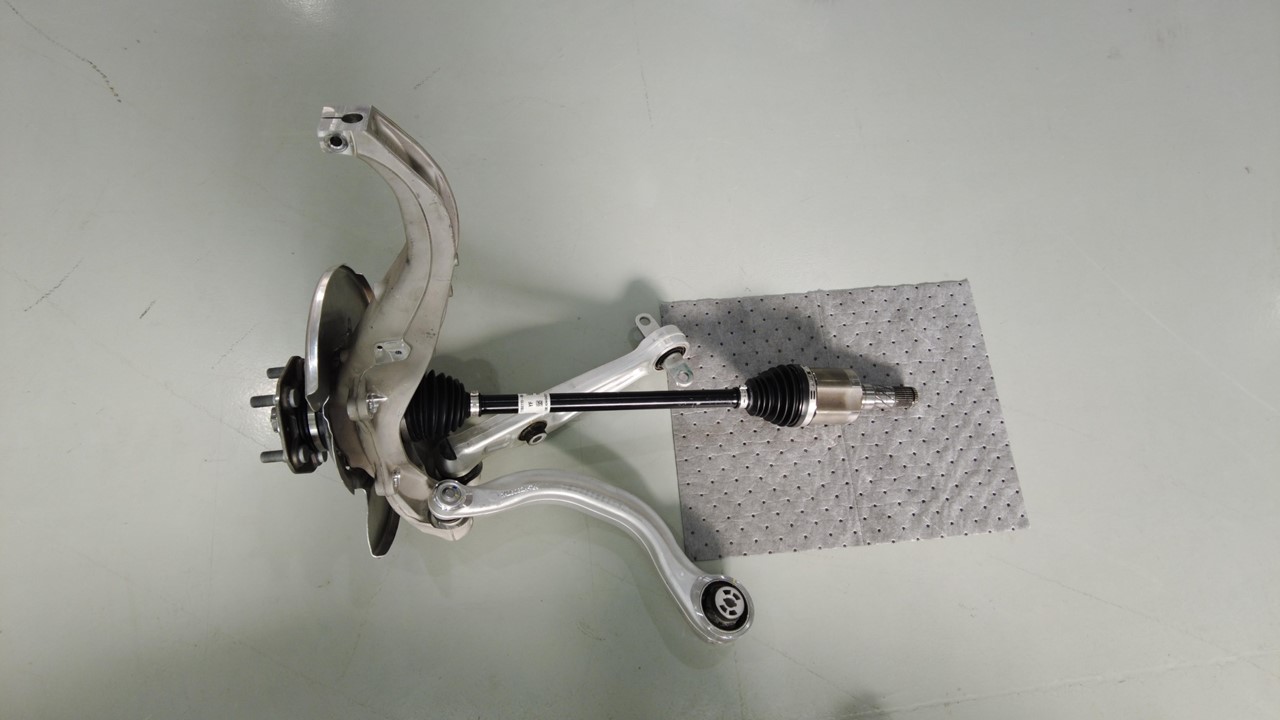

54. 拆下将左横拉杆球头固定到转向节的螺母
    注

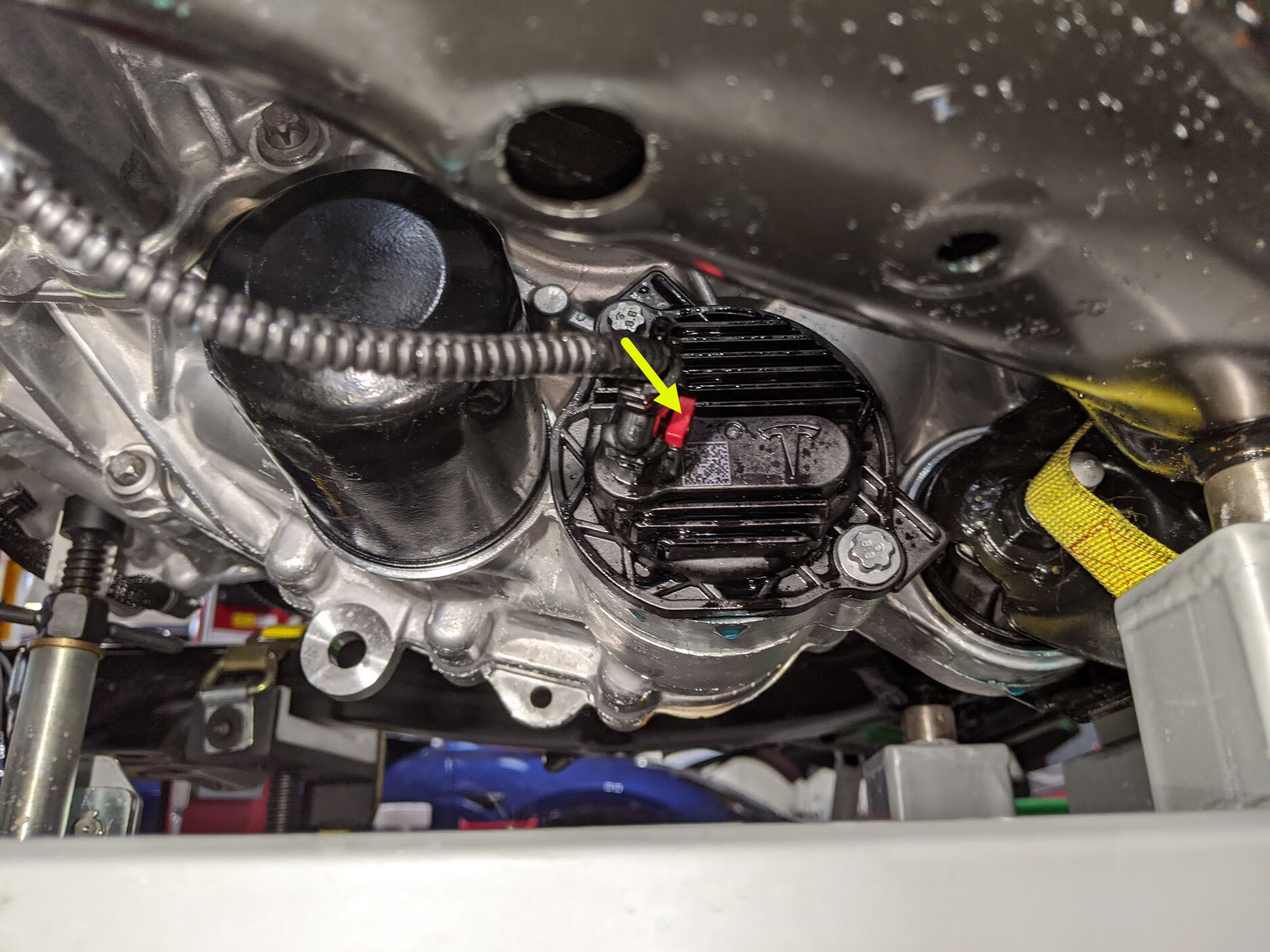

    1 个自锁螺母，22 毫米，180 Nm；拆下后弃用



55. 将左横拉杆球头从转向节上拆下

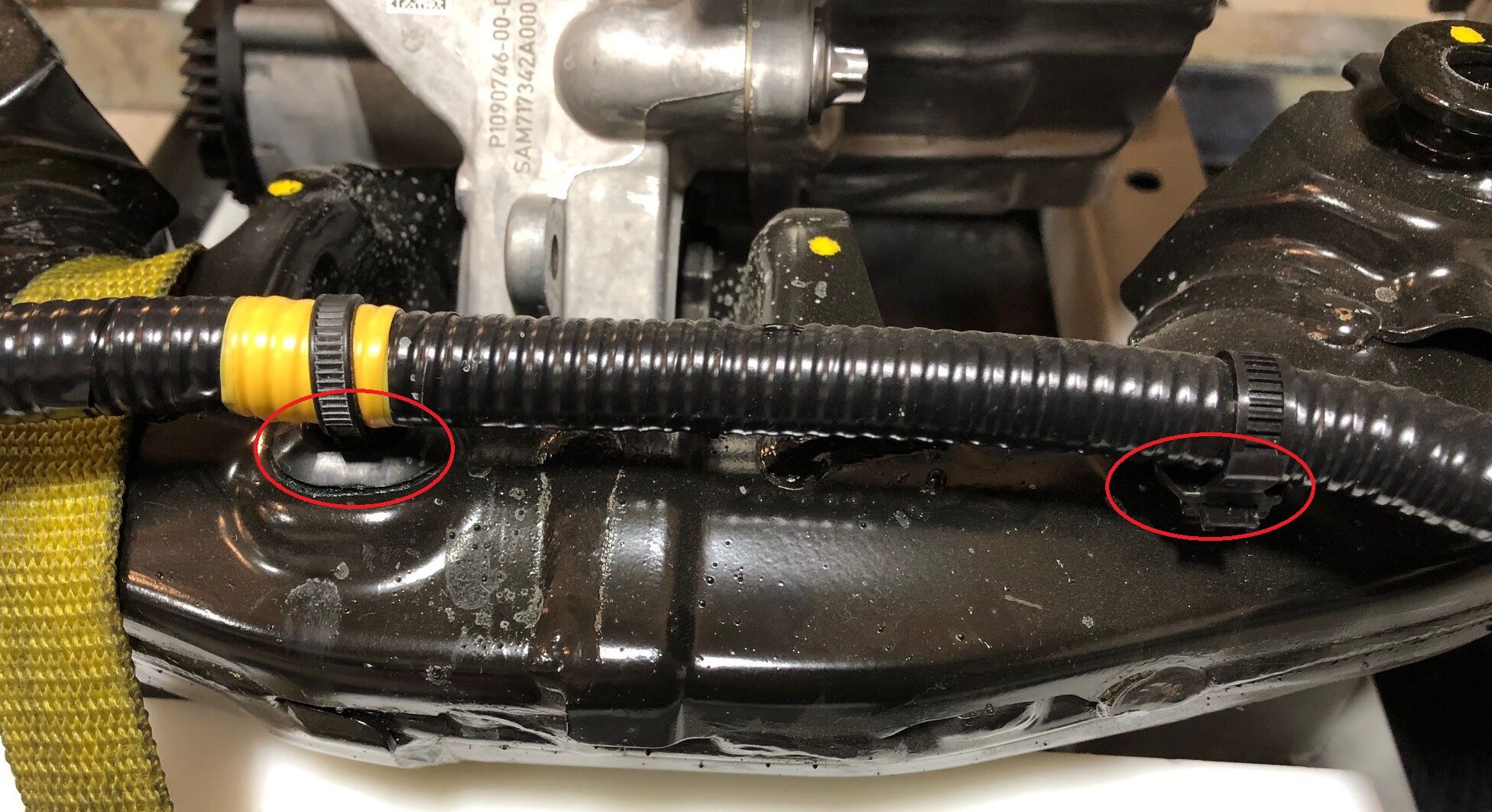

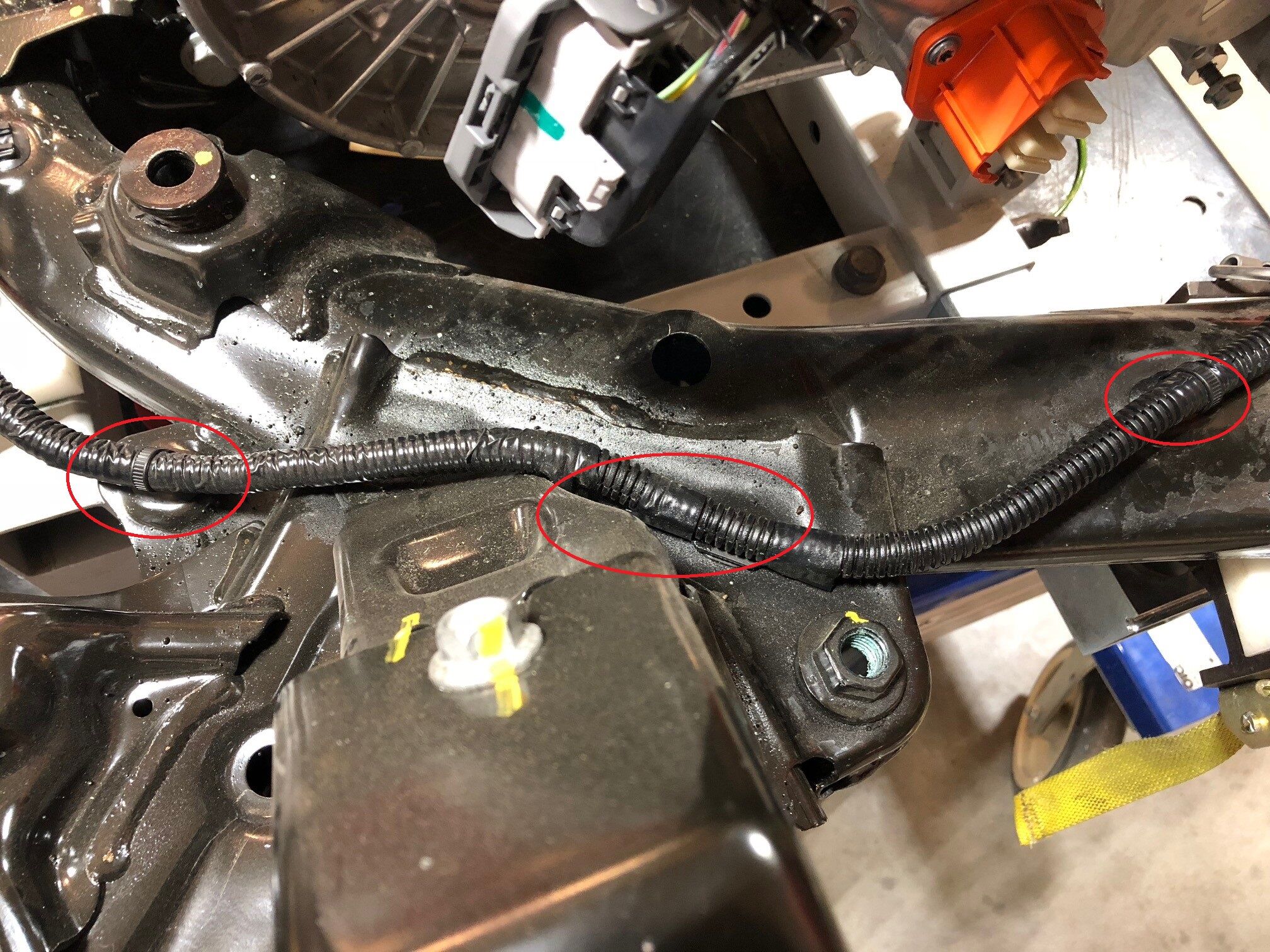

56. 拆卸右前轮毂
    注

    5 个螺母，21 毫米，175 Nm

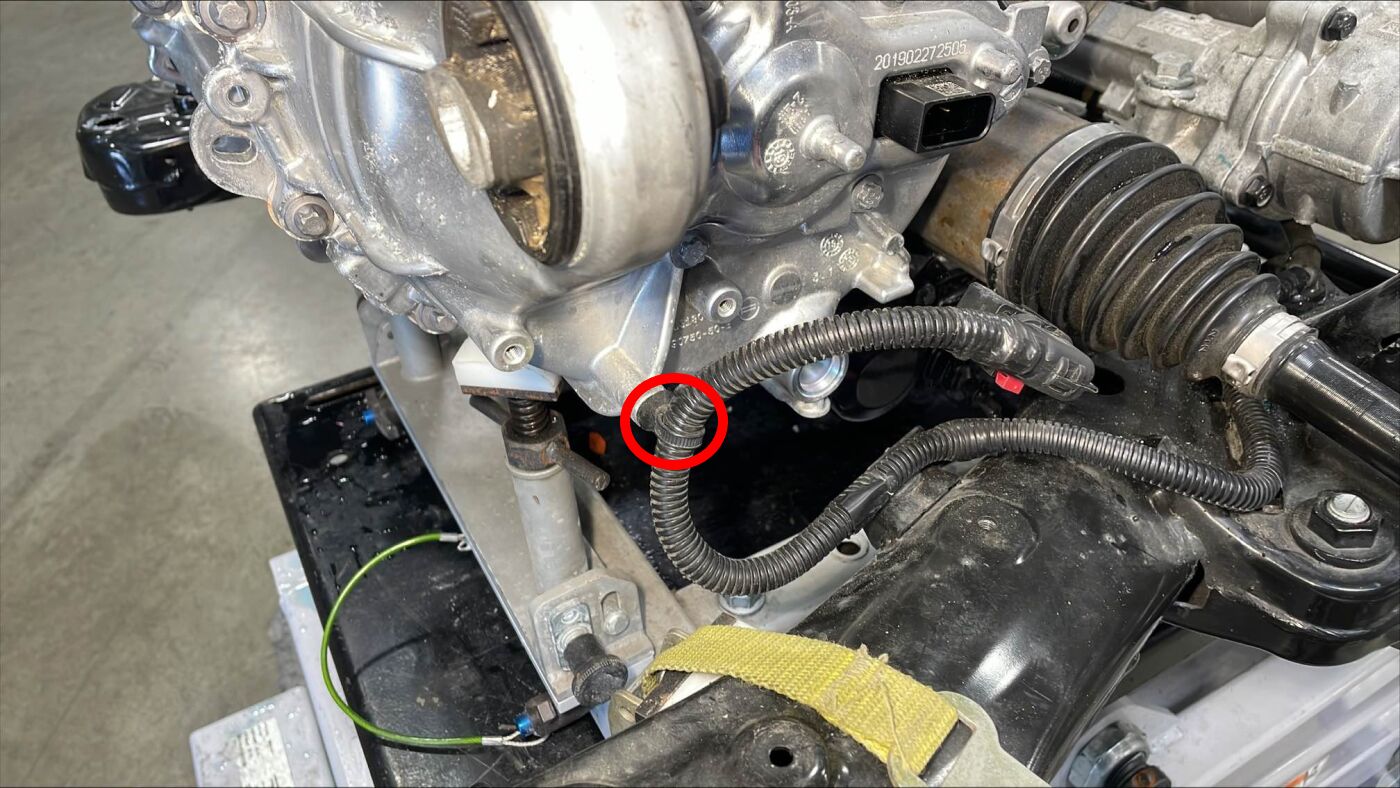

57. 拆卸右前半轴螺母和垫圈
    注

    1 个螺母，32 毫米，245 Nm；垫圈固定在螺母上；拆下后弃用



58. 拆卸右前翼子板饰板

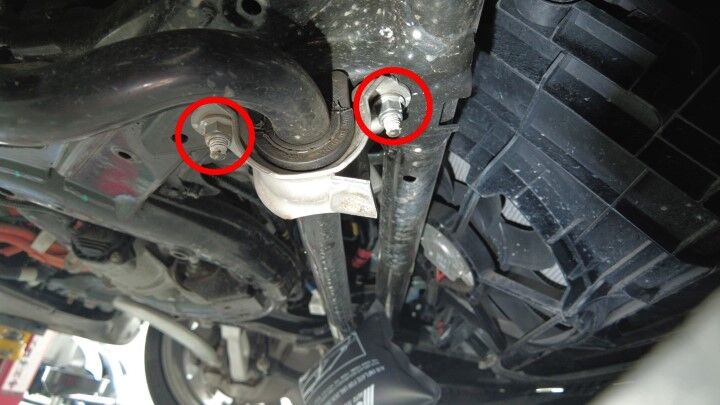

    注

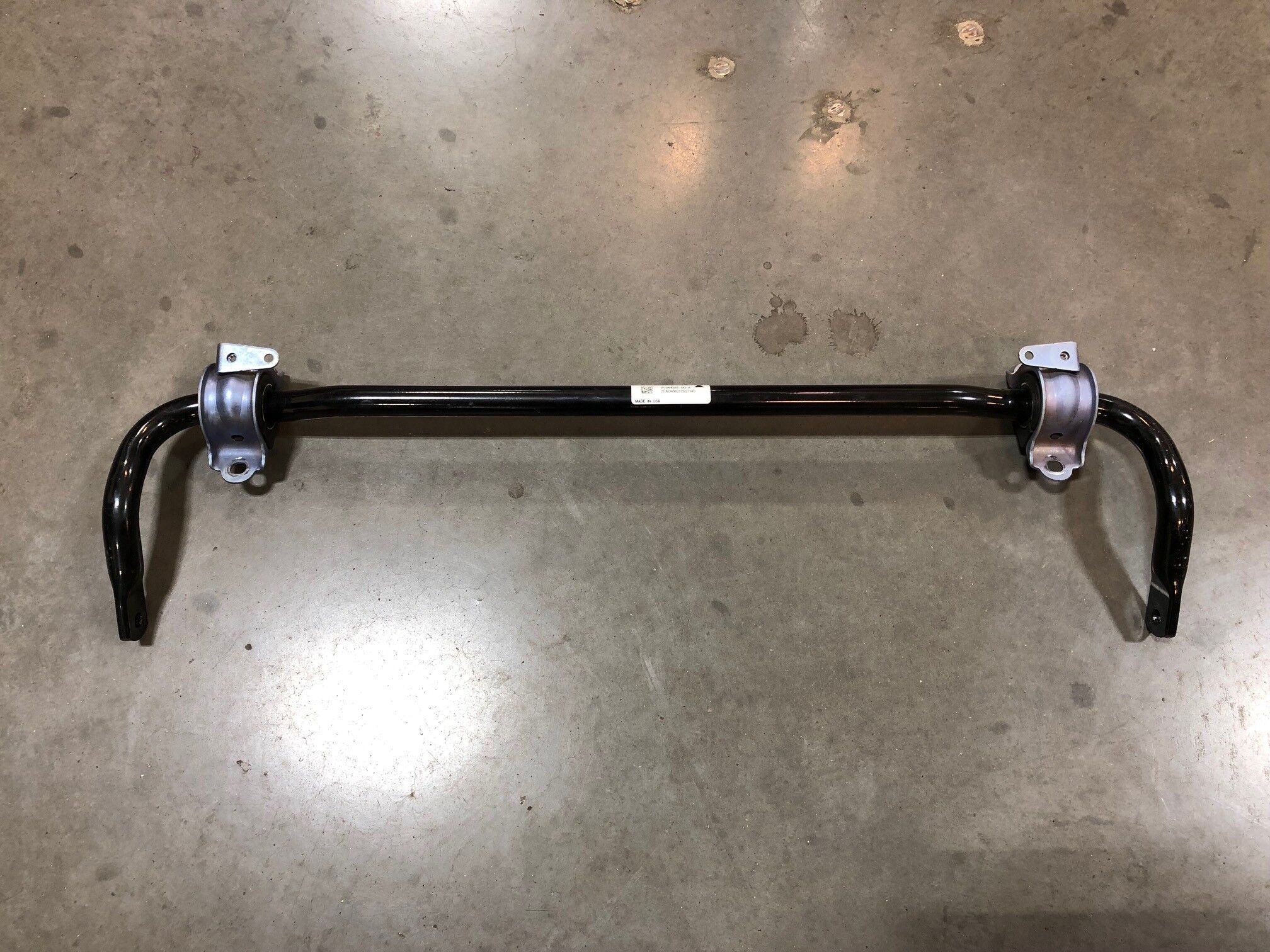

    11 个夹子，1 个推拉式夹，3 个锁片；首先松开前部夹子，然后绕到饰板末端







59. 拆卸将饰板右侧侧固定到翼子板的螺栓
    注

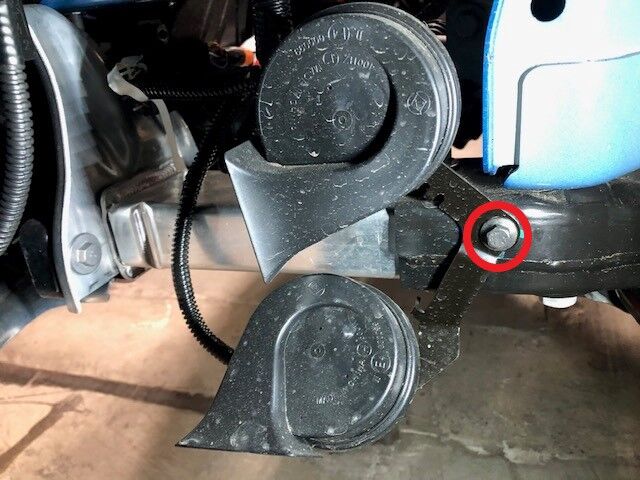

    1 个螺栓，10 毫米，4 Nm



60. 拆卸将右前轮毂内衬固定到车辆的卡子

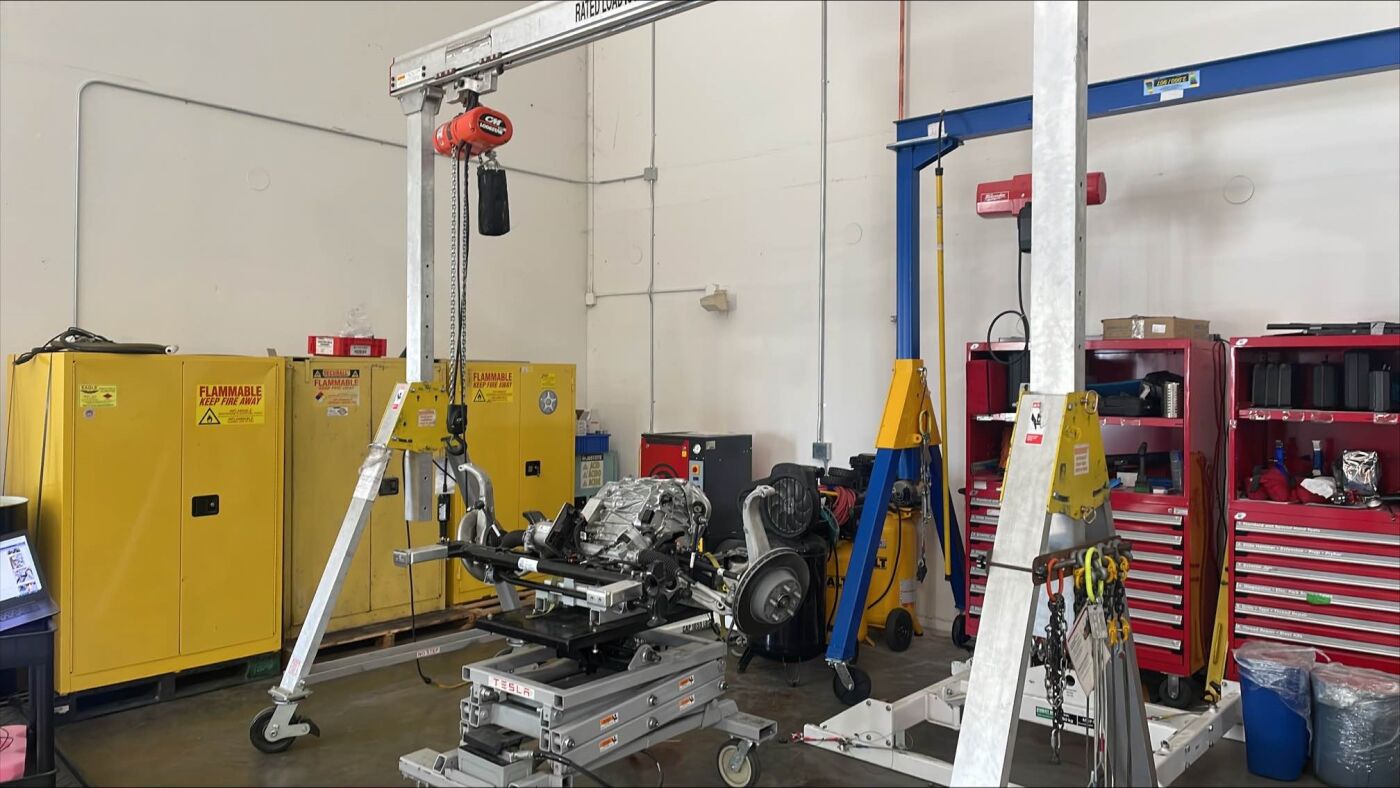

    注

    14 个卡子

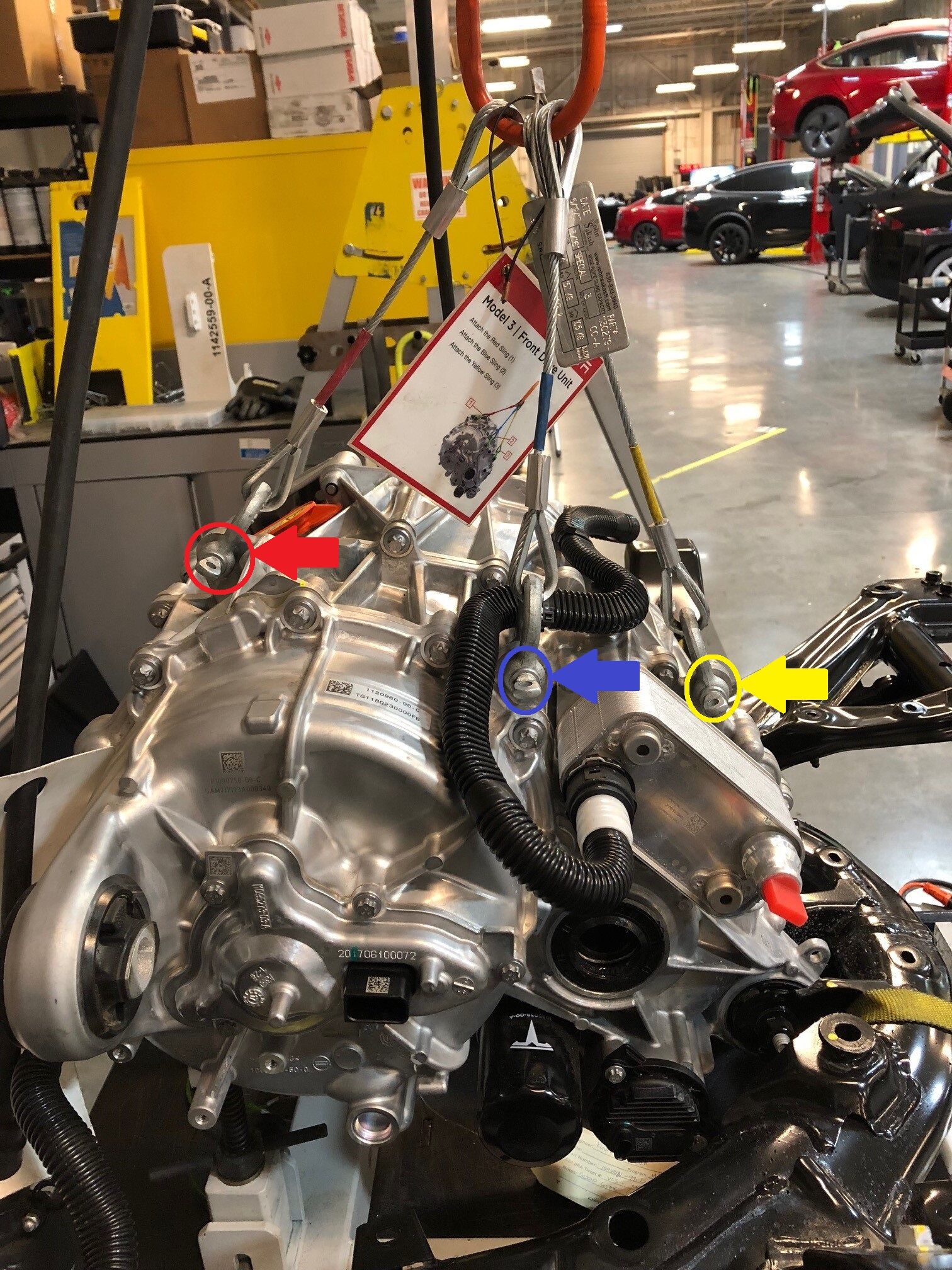

61. 将右前轮毂内衬从车辆上拆下



62. 拆卸将右前轮毂转速传感器固定到转向节的螺栓
    注

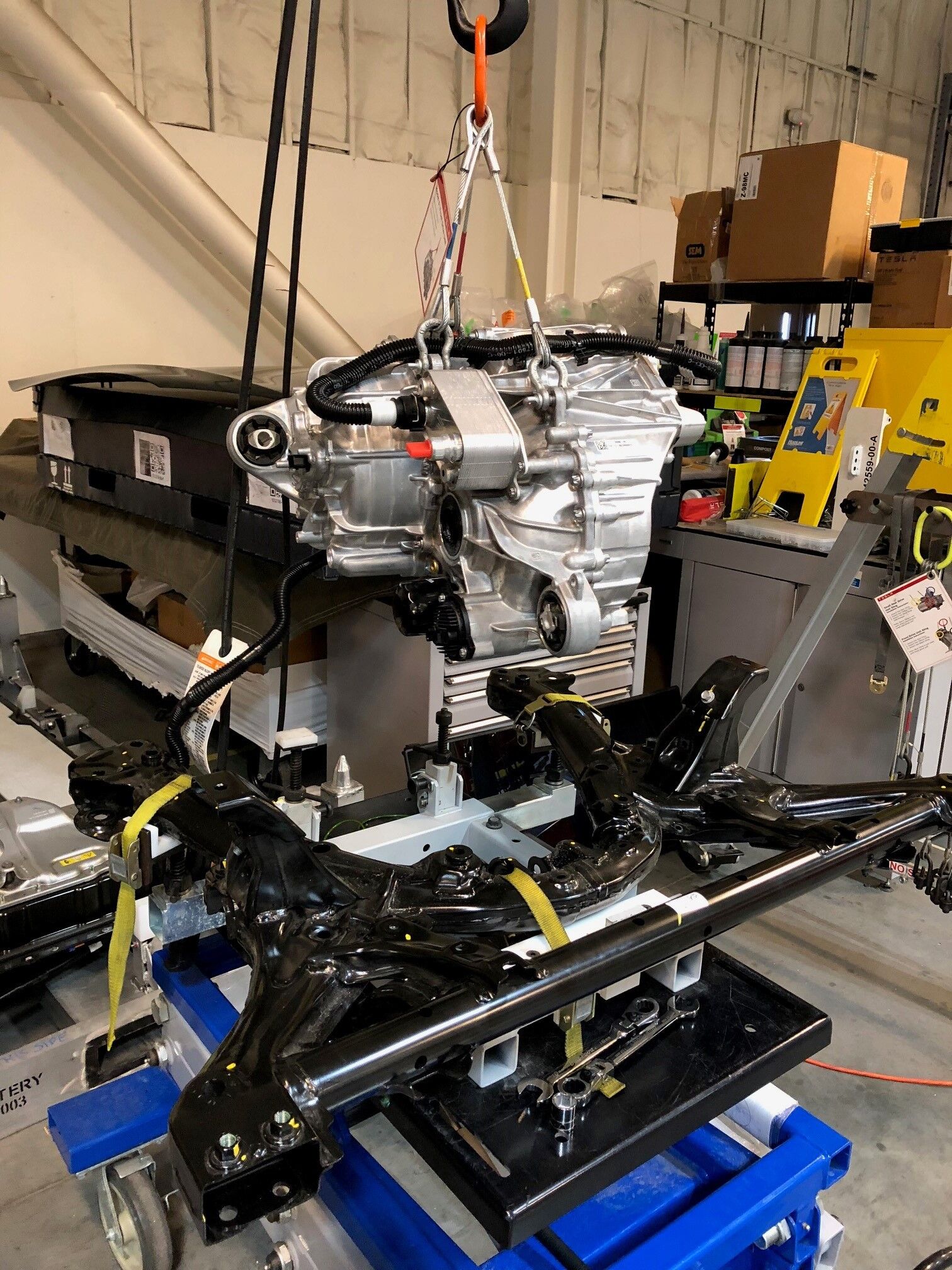

    1 个螺栓，10 毫米，5 Nm

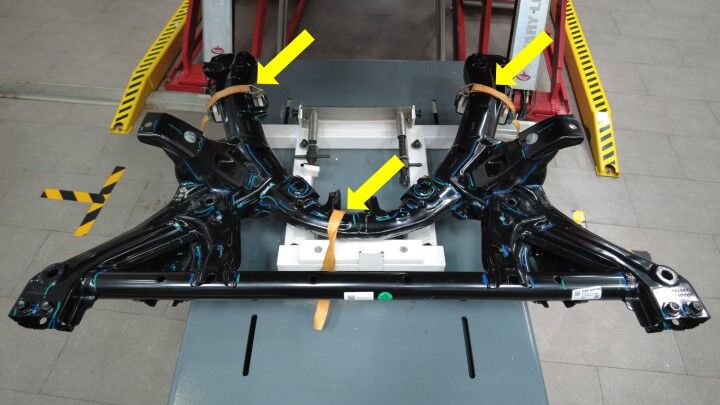

63. 从转向节上拆下右前轮毂转速传感器线束并移到一旁
    注

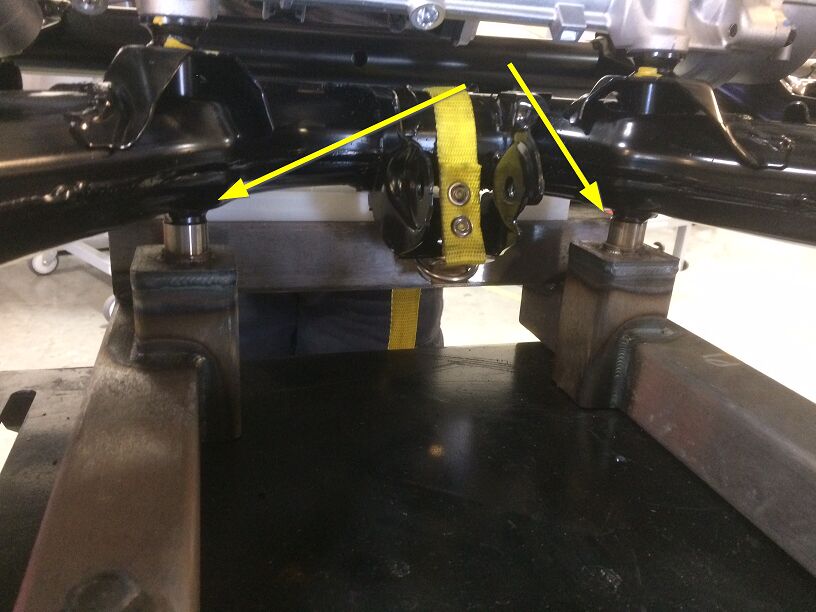

    2 个线束夹





64. 拆下将右横拉杆球头固定到转向节的螺母

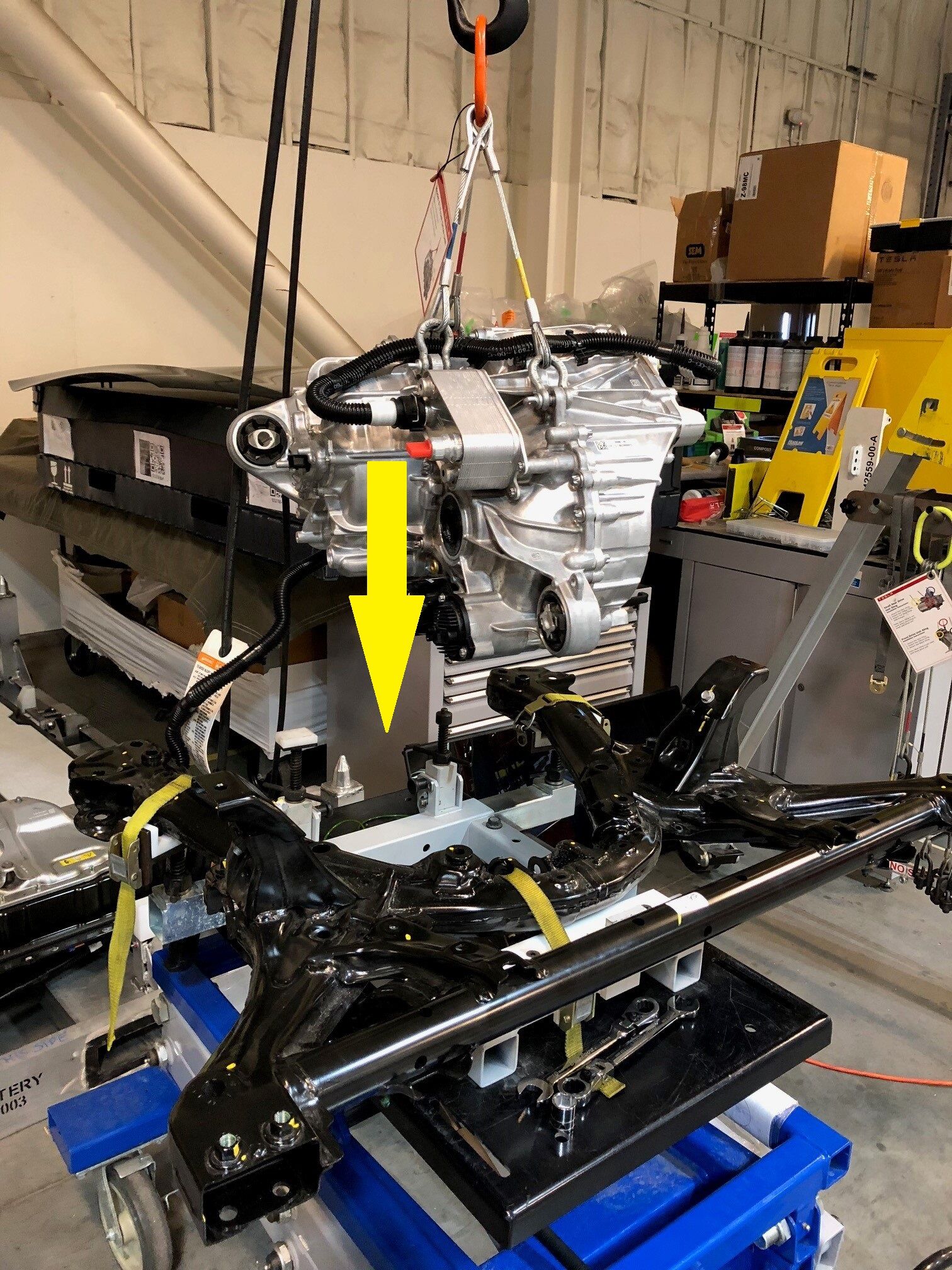

    注

    1 个自锁螺母，22 毫米，180 Nm；拆下后弃用

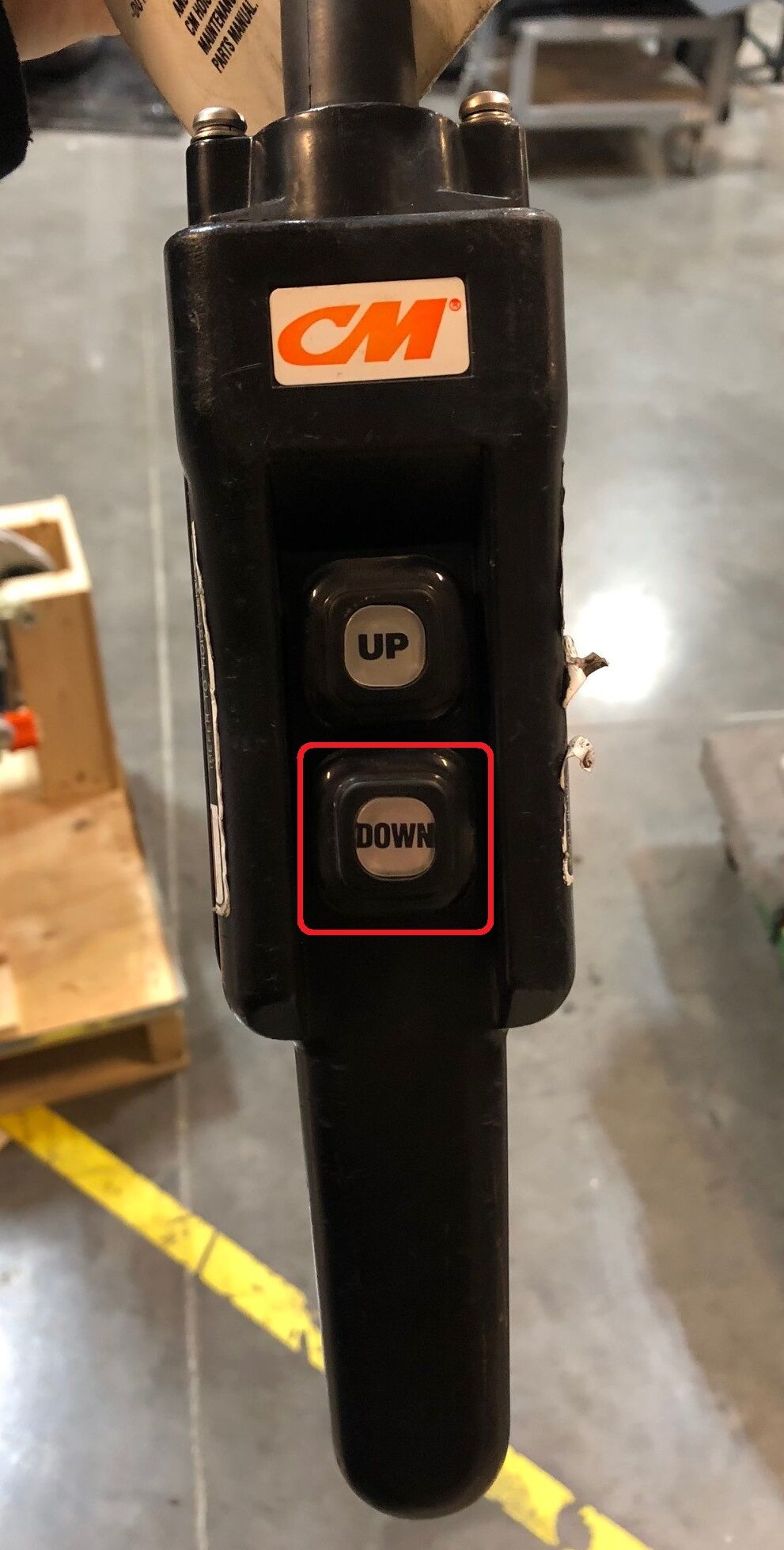

65. 将右横拉杆球头从转向节上拆下



66. 断开前饰板的 12V 线束
    注

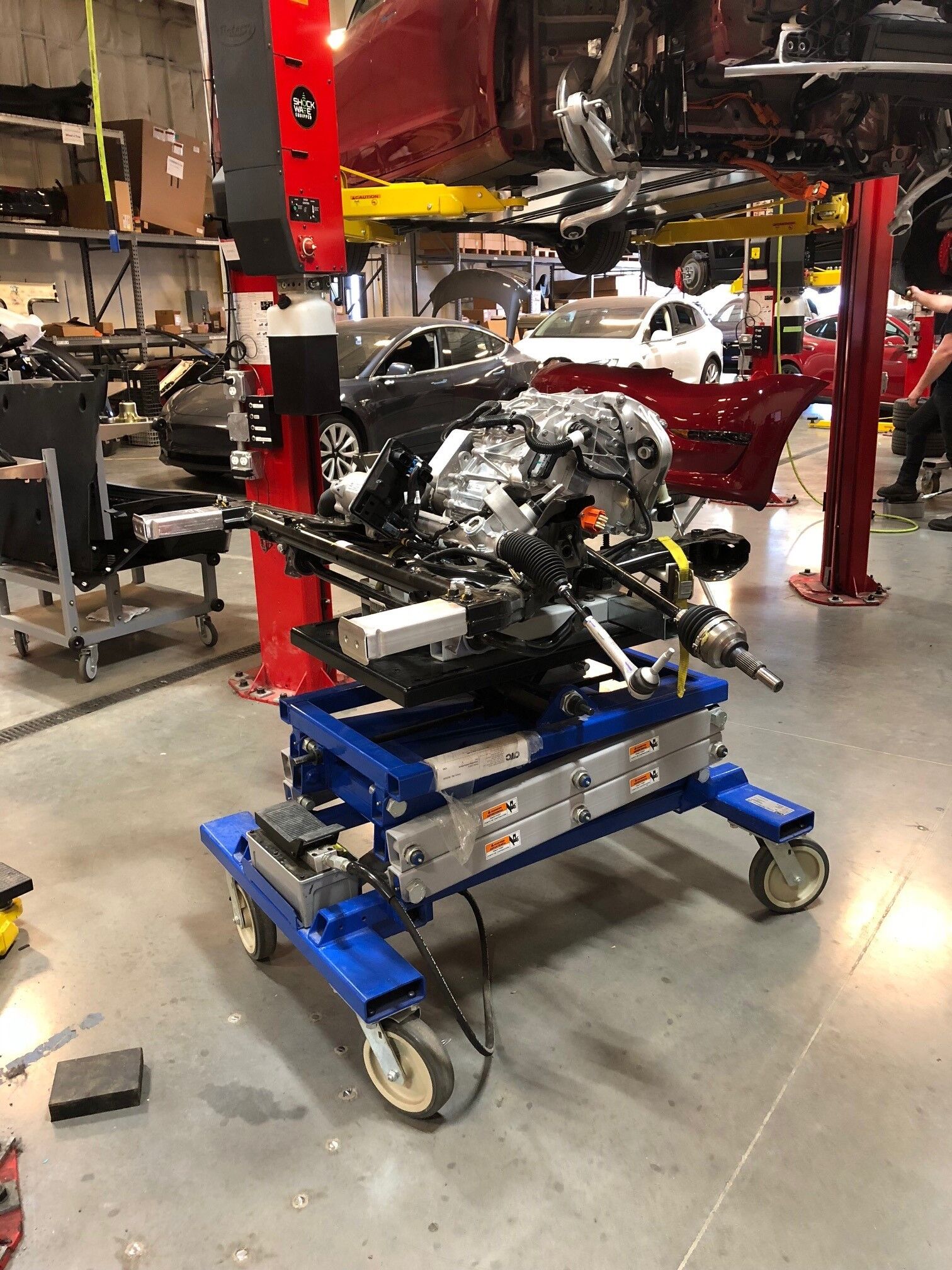

    1 个锁定连接器；通过将锁片滑离连接器松开锁片；然后压住灰色锁以松开连接器





67. 松开行人警示线束
    注

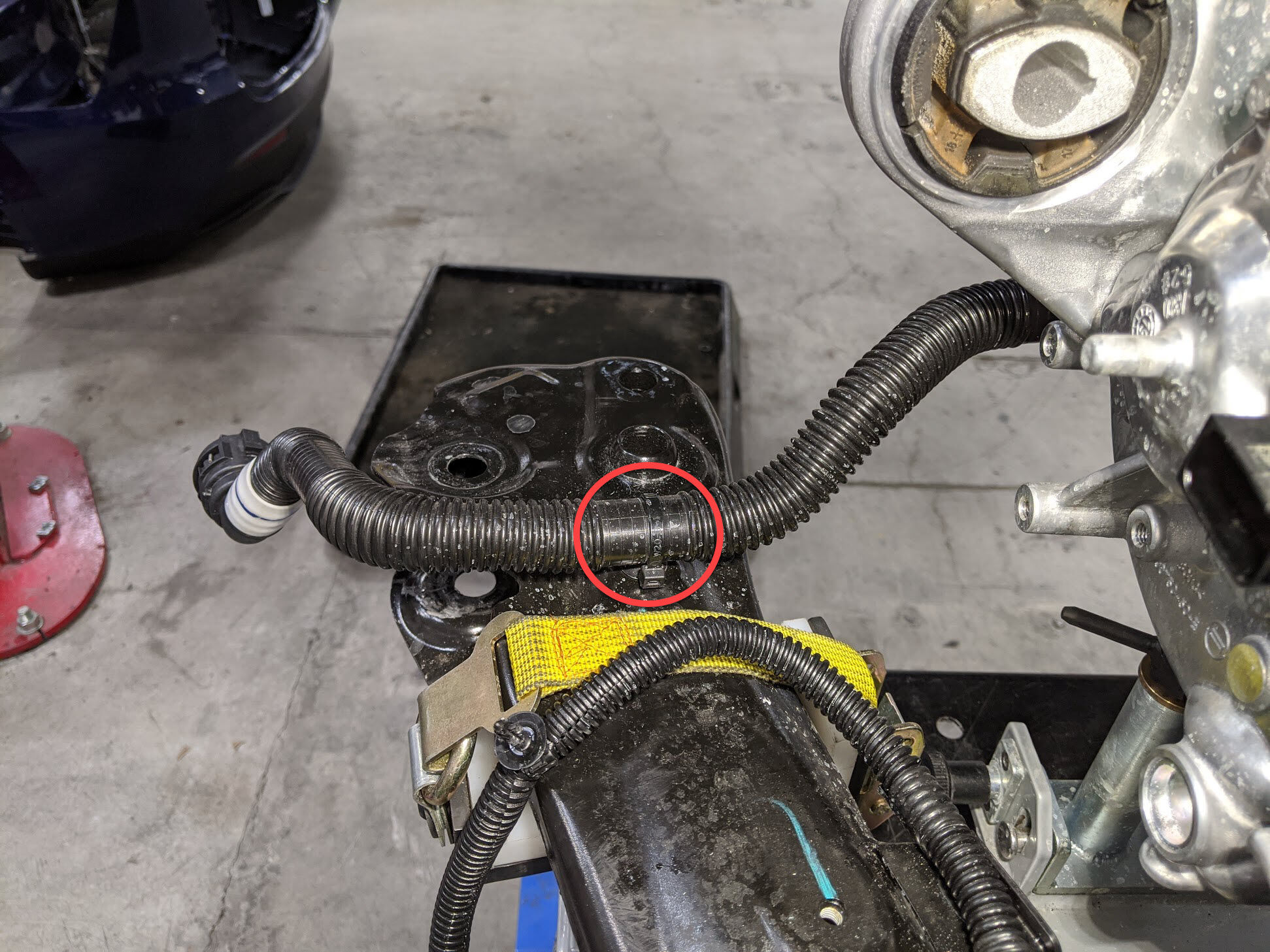

    1 个连接器，1 个夹子；拉动锁片使锁脱离；再次拉动将其从连接器上松开；扬声器位于右轮毂内衬后方



68. 松开前饰板的两个前角，将前饰板向上拉离车辆以分开其前部，然后将其放到有缓冲的表面上
    注

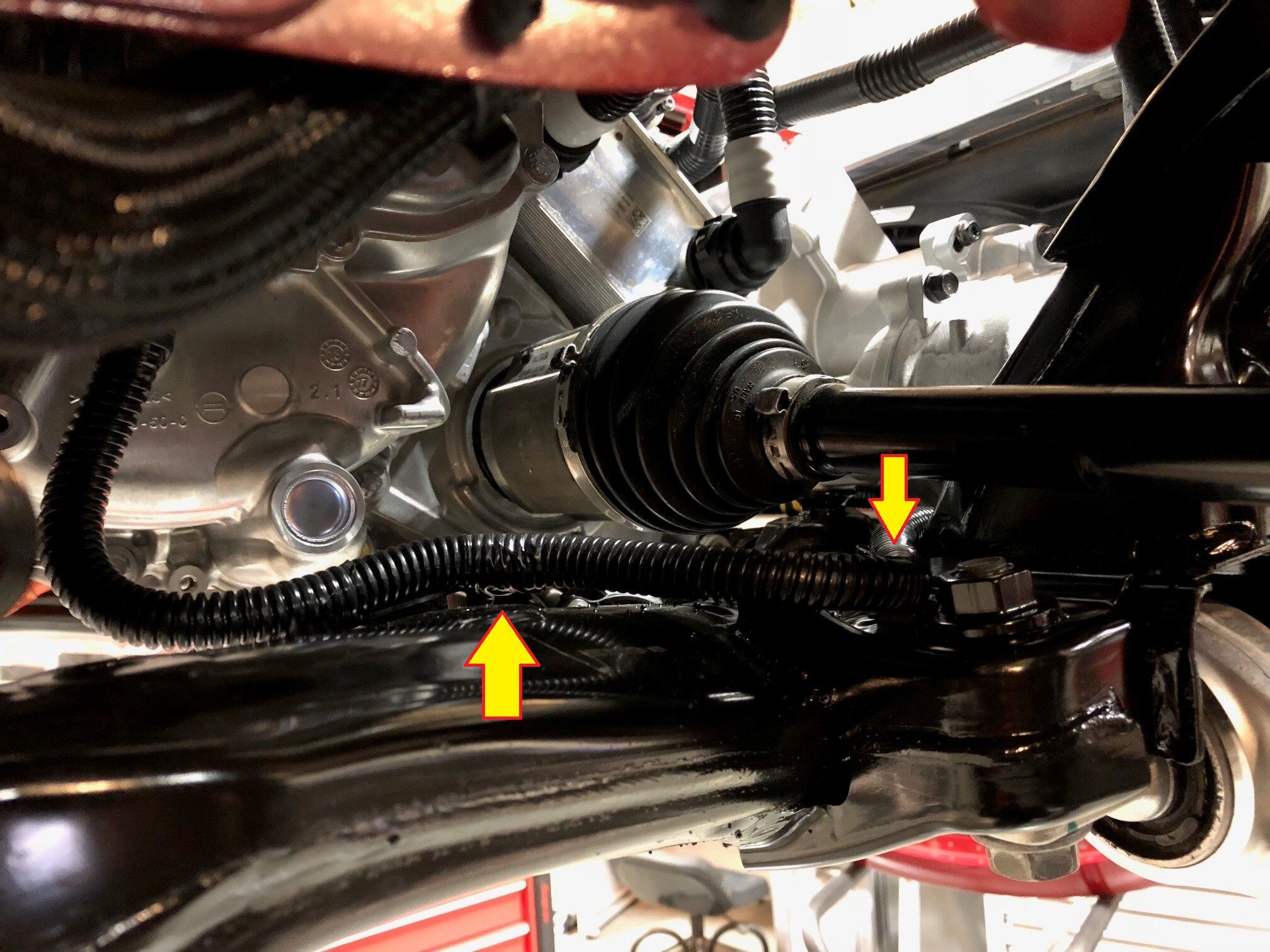

    8 个卡子；建议寻求他人协助；拆卸期间务必小心操作，避免损坏前照灯或翼子板

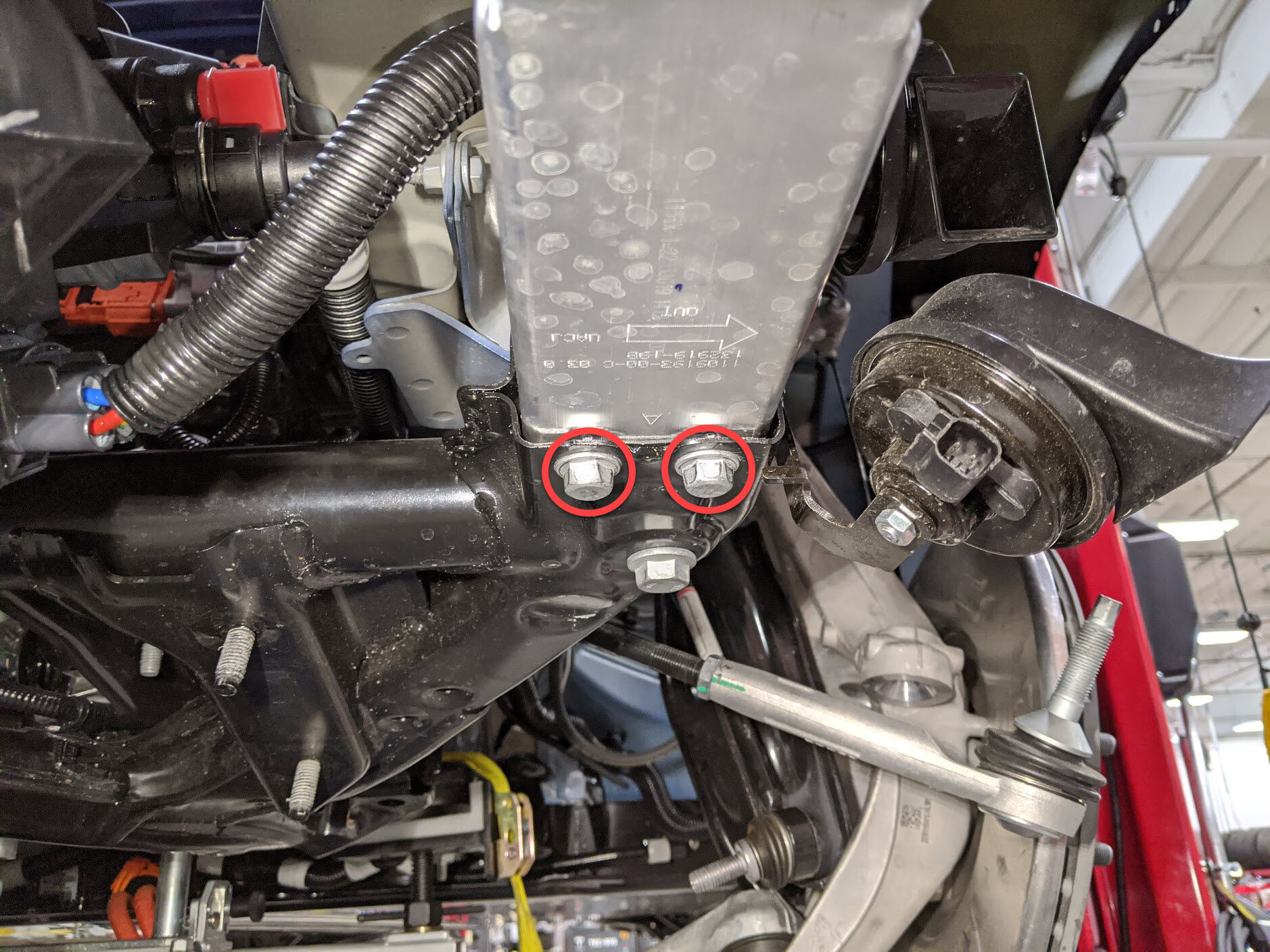

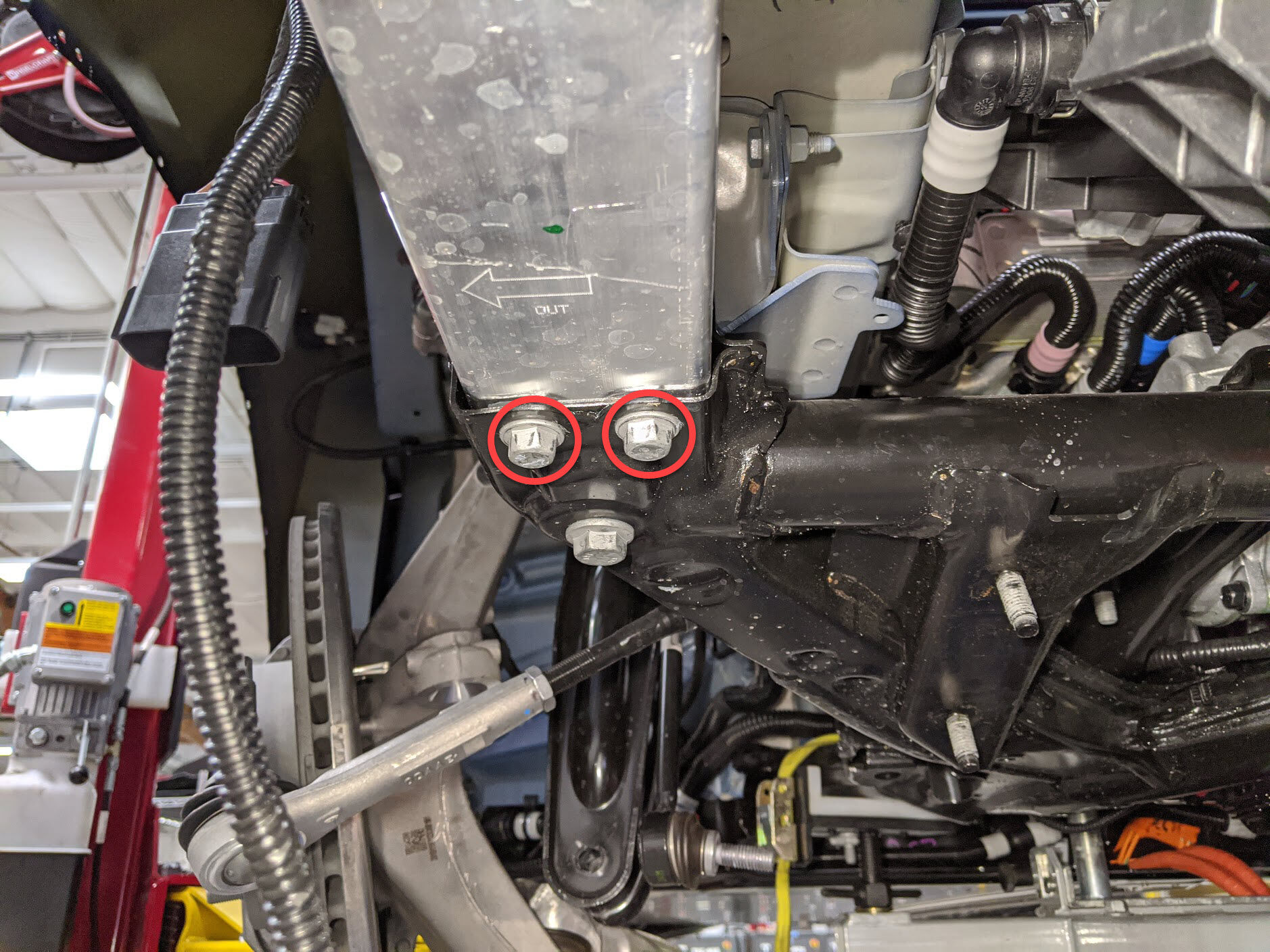

69. 拆下将前端支架固定到左前副车架防撞罐总成的螺栓
    注

    2 个螺栓，13 毫米，16 Nm



70. 拆下将前端支架固定到右前副车架防撞罐总成的螺栓
    注

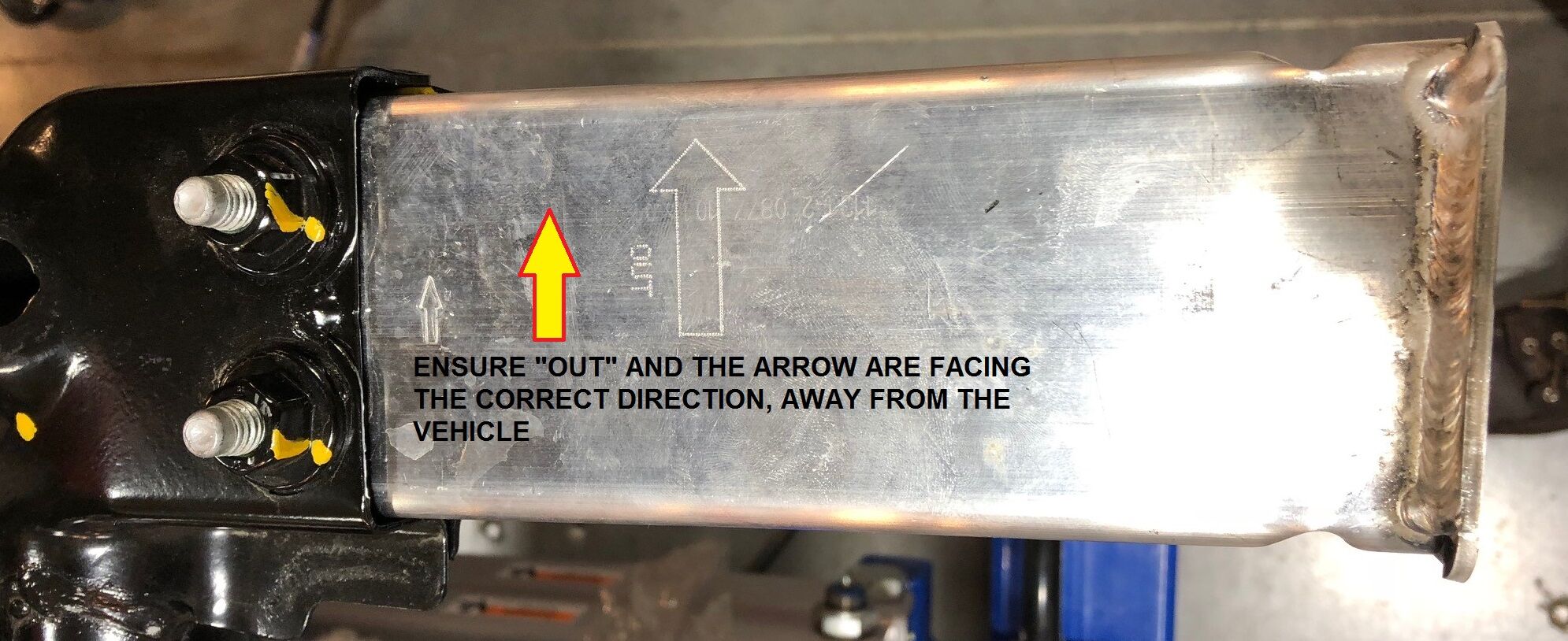

    2 个螺栓，13 毫米，16 Nm



71. 完全升起车辆，然后将举升机降低至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾





72. 拆下将前平衡杆连杆固定到左前平衡杆的螺母
    注

    1 个自锁螺母，18 毫米，98 Nm；用 T40 反向固定球头；拆下后弃用



73. 将左前平衡杆连杆总成移到一旁
    注

    为了获得拆下末端连杆所需的正确角度，可能需要将平衡杆向上/向下移动

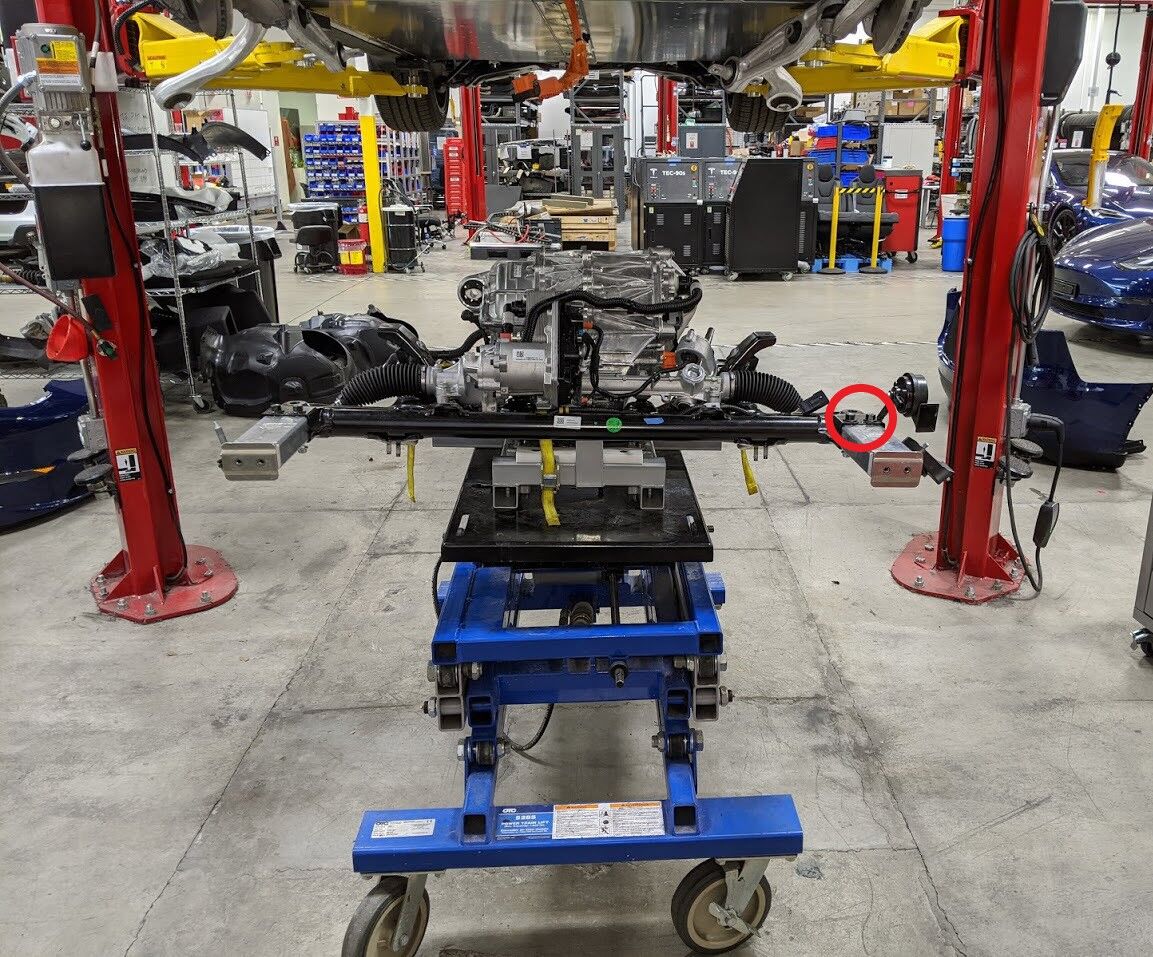

74. 拆下将前平衡杆固定到右前平衡杆连杆总成的螺母
    注

    1 个自锁螺母，18 毫米，98 Nm；用 T40 反向固定球头；拆下后弃用



75. 将右前平衡杆连杆总成移到一旁
    注

    可能需要向下拉平衡杆，以便分离末端连杆

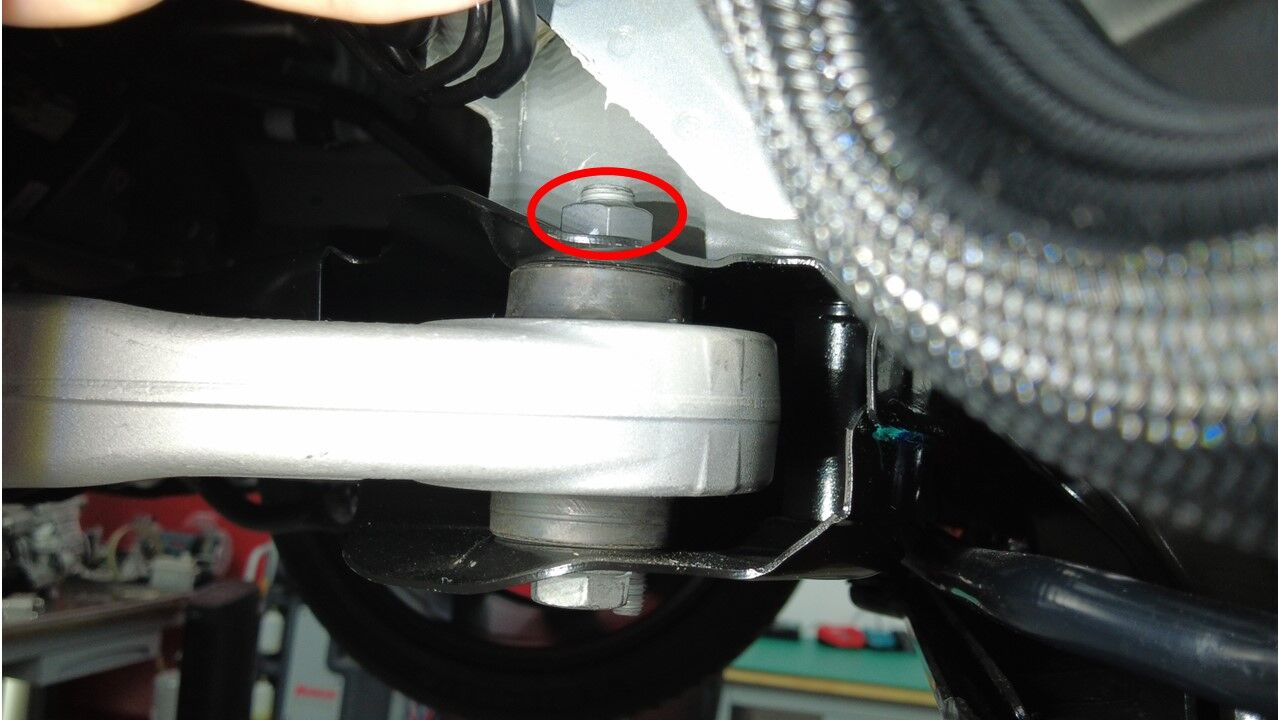

76. 拆卸将左前下方柔性连杆固定到前副车架的螺栓和螺母
    注

    1 个螺栓，21 毫米，1 个螺母，21 毫米，115 Nm





77. 将左前下方柔性连杆移至一旁



78. 拆卸将左前下横向连杆固定到前副车架的螺栓
    注

    2 个螺栓，21 毫米，115 Nm



79. 拆卸将左侧支柱固定到左前下横向连杆的螺栓和螺母
    注

    1 个螺栓，21 毫米，1 个螺母，21 毫米，106 Nm





80. 拆卸将右前下方柔性连杆固定到前副车架的螺栓和螺母
    注

    1 个螺栓，21 毫米，1 个螺母，21 毫米，115 Nm





81. 将右前下方柔性连杆移至一旁



82. 拆卸将右前下方横向连杆固定到前副车架的螺栓
    注

    2 个螺栓，21 毫米，115 Nm



83. 拆卸将右支柱固定到下方控制臂的螺栓和螺母，然后将右前下方横向连杆移到一旁
    注

    1 个螺栓，21 毫米，1 个螺母，21 毫米，106 Nm





84. 松开将前副车架固定到左前副车架防撞罐总成的螺栓
    注

    2 个螺栓，15 毫米，53 Nm；这样有助于安装副车架



85. 松开将前副车架固定到右前副车架防撞罐总成的螺栓
    注

    2 个螺栓，15 毫米，53 Nm；这样有助于安装副车架



86. 在高压电池右前侧下方放置冷却液排放容器



87. 断开高压电池右前侧的前驱动单元冷却液进口软管，然后塞住软管两端
    注

    1 个弹簧夹





88. 在前驱动单元右侧下方放置冷却液排放容器



89. 断开从前驱动单元油冷器至冷却液罐的冷却液软管，让冷却液排出
    注

    1 个弹簧夹



90. 用塞子塞住两个未封闭的冷却液软管接头
    注

    1 个弹簧夹



91. 在散热器左侧下方放置冷却液排放容器



92. 断开散热器左侧的前驱动单元冷却液入口软管，然后塞住两端
    注

    1 个弹簧夹





93. 从车辆下方取走冷却液排放容器



94. 断开喇叭总成上的连接器
    注

    2 个连接器



95. 断开转向机下方的逻辑连接器
    注

    2 个连接器；切勿向下按压红色锁片；拉动红色锁片使锁脱离；再次拉动松开连接器；图示局部缩小以便确定位置





96. 从副车架总成上松开线束夹
    注

    1 个夹子；图示局部缩小以便确定位置





97. 从下部夹子上松开线束夹
    注

    1 个夹子



98. 从左前纵梁支架上断开线束
    注

    1 个连接器；红色锁片；松开支架对面的锁；然后朝向车辆前方松开连接器；图示局部放大以便清晰呈现





99. 拆卸将前驱动单元高压线束固定到前驱动单元的螺栓
    注

    1 个螺栓，10 毫米，10 Nm



100. 断开前驱动单元高压线束连接器
     注

     1 个卡子；松开锁片并向上旋转解锁杆以分开连接器；请勿强行提起解锁杆；确保前驱动单元高压接头上的对准锁片未损坏







101. 从前驱动单元上拆下前驱动单元高压线束连接器并移到一旁
     注

     1 个连接器



102. 拆下将前驱动单元接地带固定到前驱动单元的螺栓
     注

     1 个螺栓，10 毫米，6 Nm



103. 从前驱动单元上拆下前驱动单元接地带线束夹
     注

     1 个夹子



104. 松开将前驱动单元接地带固定到高压电池的螺栓并移到一旁
     注

     1 个螺栓，10 毫米，10 Nm



105. 部分降低车辆，然后将举升机设定至锁止位
     注

     将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度





106. 将液压轮毂轴承拉拔器安装到左侧轮毂螺柱上
     注

     5 个螺母，21 毫米；手动拧紧



107. 从轮毂轴承总成上分开左轴并将轴移到一旁
     注

     顺时针转动螺钉以将轴从轮毂轴承上分开；反向固定以防止工具和轮毂轴承自由旋转



108. 从左侧轮毂螺柱上取下液压轮毂轴承拉拔器
     注

     5 个螺母，21 毫米；手动拧紧



109. 将液压轮毂轴承拉拔器安装到右侧轮毂螺柱上
     注

     5 个螺母，21 毫米；手动拧紧



110. 从轮毂轴承总成上分开轴并将轴移到一旁
     注

     顺时针转动螺钉以将轴从轮毂轴承上分开；反向固定以防止工具和轮毂轴承自由旋转



111. 从右侧轮毂轴承螺柱上取下液压轮毂轴承拉拔器
     注

     5 个螺母，21 毫米；手动拧紧



112. 完全升起车辆，然后将举升机降低至锁止位
     注

     将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾

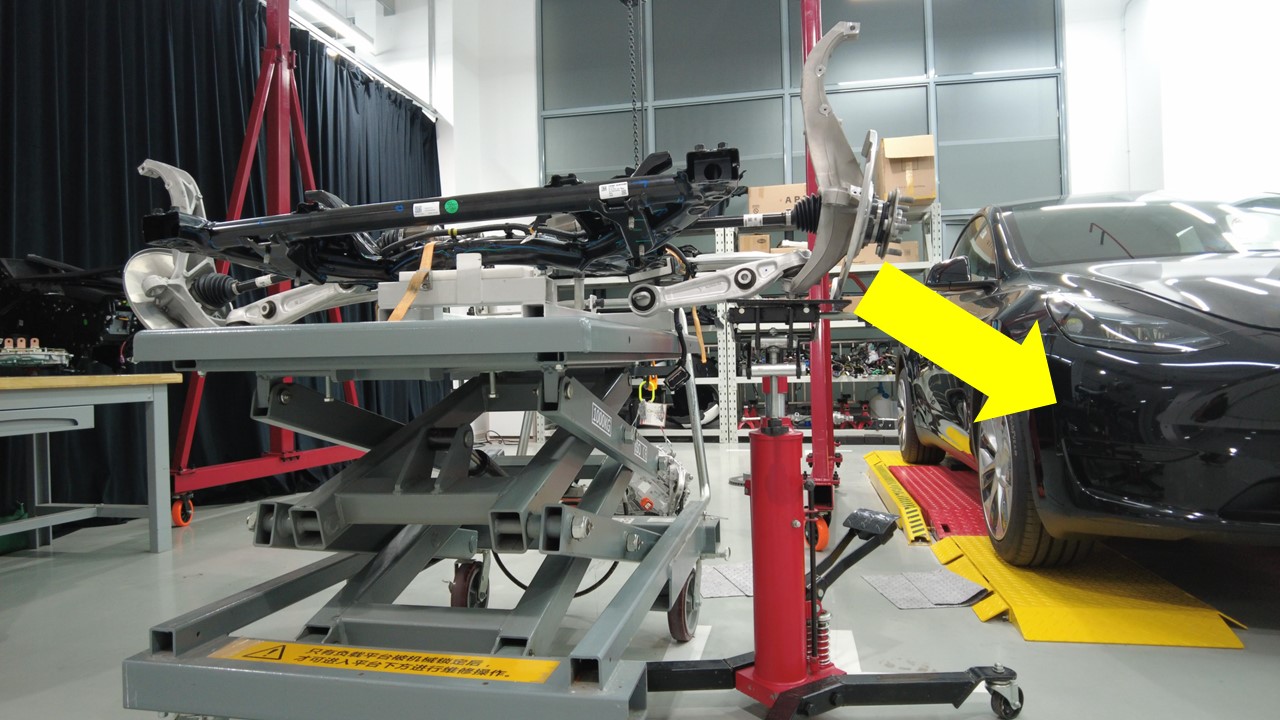

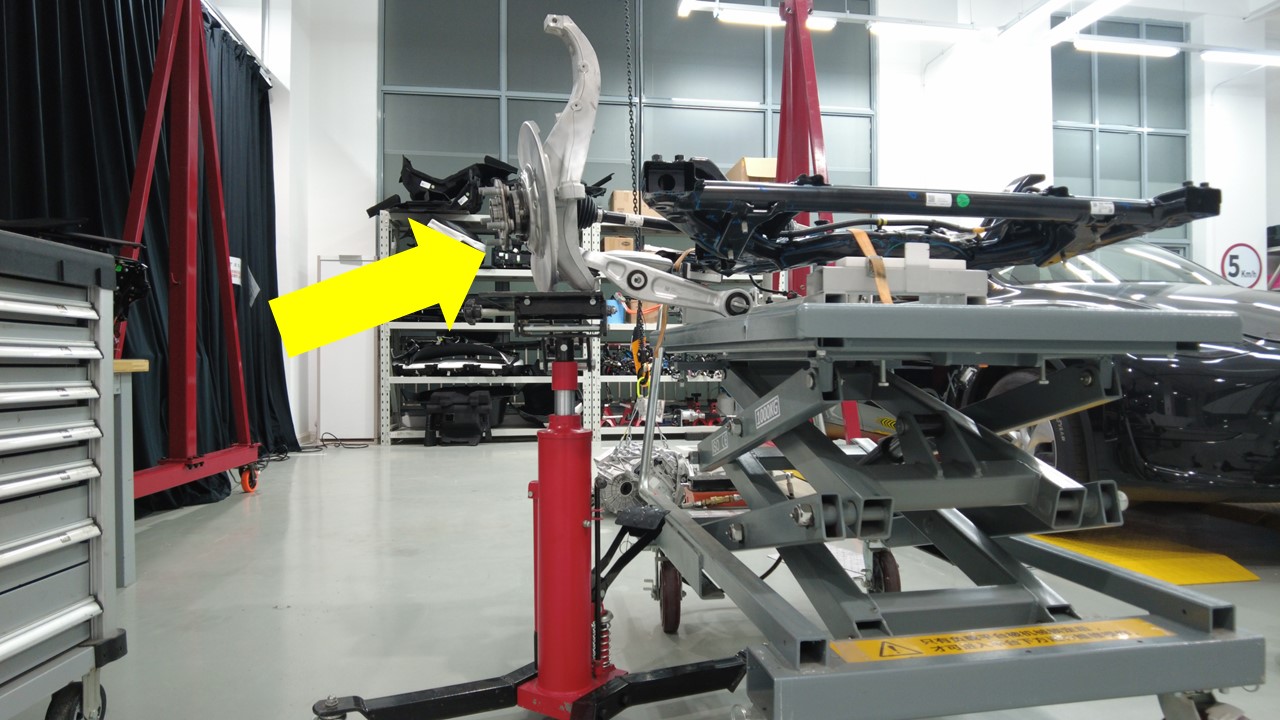

113. 将副车架举升工具移动到前副车架区域下方



114. 将供气装置连接到副车架举升工具



115. 放置副车架举升工具，撑起前副车架
     注

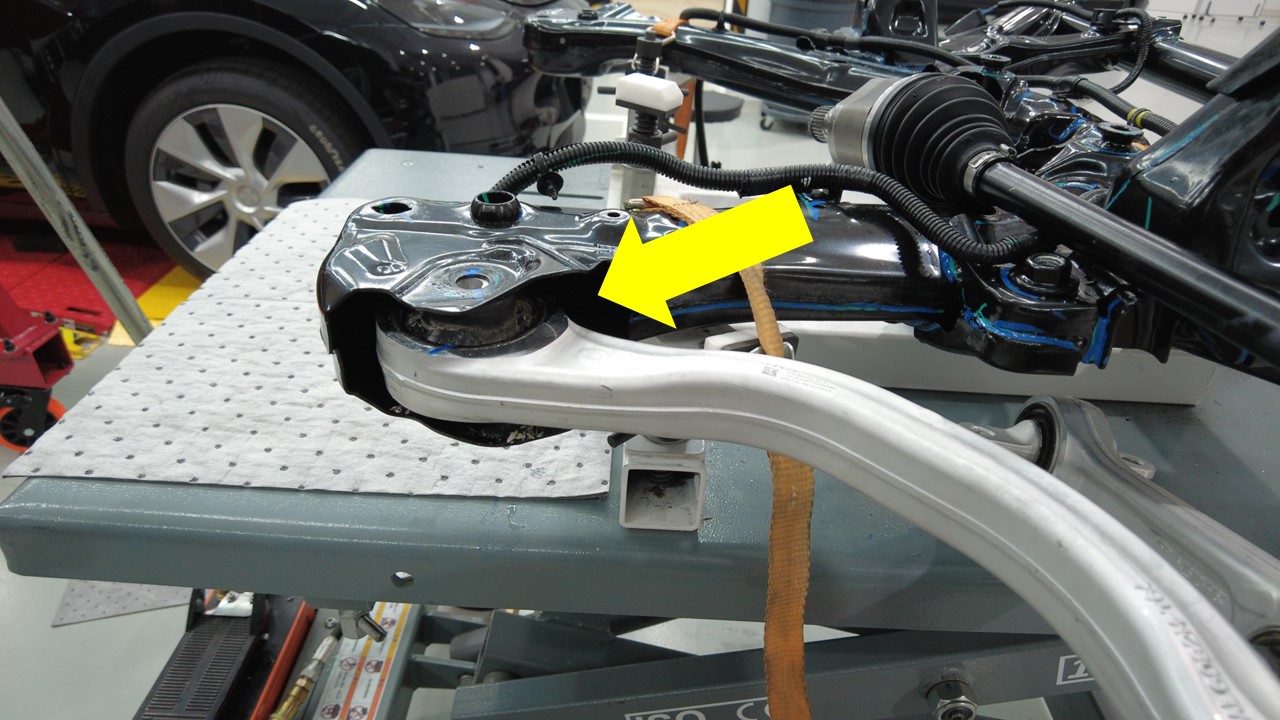

     建议寻求他人协助；将副车架锁定到副车架举升工具；请务必将两个导件对齐







116. 将前驱动单元后支柱放置到前驱动单元上
     注

     两个前驱动单元支柱均需与前驱动单元接合；带有凹痕的左侧支柱卡入前驱动单元上的凹口中，右侧支柱带有铁氟龙块，铁氟龙块位于前驱动单元上；两个支柱都有螺纹，应转动把手直至紧固好支柱







117. 拆卸将左侧电机支座固定到左侧电机支座支架的螺栓
     注

     1 个螺栓，E18，105 Nm



118. 拆卸将右侧电机支座固定到右侧电机支座支架的螺栓
     注

     1 个螺栓，E18，105 Nm



119. 拆下将左侧中间支座固定到车身的螺栓
     注

     1 个螺栓，15 毫米，50 Nm；拆下后弃用



120. 拆卸将右侧中间支座固定到车身的螺栓
     注

     1 个螺栓，15 毫米，50 Nm；拆下后弃用



121. 拆卸将前副车架前部固定到车身的左侧螺栓
     注

     1 个螺栓，18 毫米，72 Nm；拆下后弃用



122. 拆卸将前副车架前部固定到车身的右侧螺栓
     注

     1 个螺栓，18 毫米，72 Nm；拆下后弃用



123. 拆卸将前副车架后部固定到车身的左侧小号螺栓
     注

     1 个螺栓，15 毫米，50 Nm；拆下后弃用



124. 拆卸将前副车架后部固定到车身的右侧小号螺栓
     注

     1 个螺栓，15 毫米，50 Nm；拆下后弃用



125. 拆卸将前副车架后部固定到车身的左侧大号螺栓
     注

     1 个螺栓，21 毫米，125 Nm；拆下后弃用



126. 拆卸将前副车架后部固定到车身的右侧大号螺栓
     注

     1 个螺栓，21 毫米，125 Nm；拆下后弃用



127. 从车辆上降下副车架
     注

     建议寻求他人协助



128. 从副车架举升工具上断开供气装置



129. 从车辆下方移开副车架举升工具



130. 拆卸将转向机总成固定到前副车架的外侧螺栓
     注

     2 个螺栓，15 毫米，27 Nm



131. 拆卸将转向机总成固定到前副车架的内侧螺栓
     注

     2 个螺栓，18 毫米，75 Nm



132. 从前副车架上拆下转向机总成



133. 从前驱动单元上拆下左前半轴
     注

     1 个轴；在轴周围放置电缆并使用滑动锤从驱动单元上松开



134. 从前驱动单元上拆下右前半轴
     注

     1 个轴；在轴周围放置电缆并使用滑动锤从驱动单元上松开



135. 断开前驱动单元变流器逻辑连接器
     注

     1 个连接器；松开锁片，然后向下推把手以松开连接器



136. 从变流器上拆下前驱动单元线束夹
     注

     2 个夹子

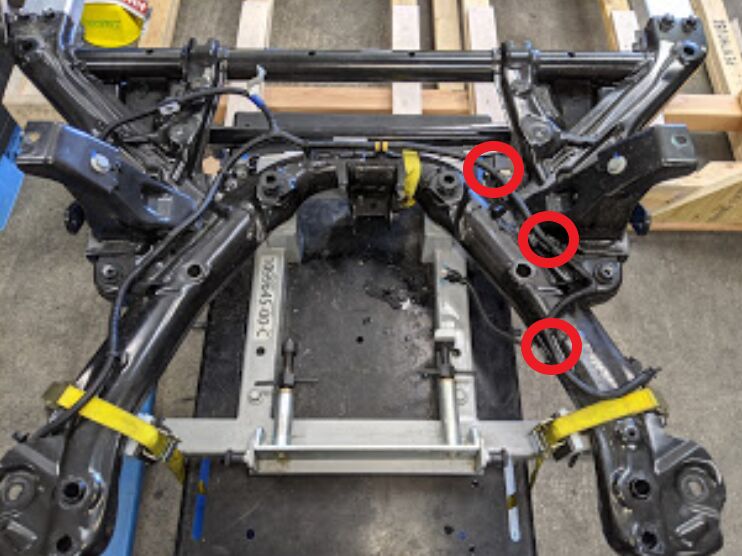

137. 从前副车架左侧拆下前驱动单元线束夹
     注

     3 个夹子







138. 从前副车架前部拆下前驱动单元线束夹
     注

     2 个夹子







139. 从前副车架右侧侧拆下前驱动单元线束夹
     注

     3 个夹子

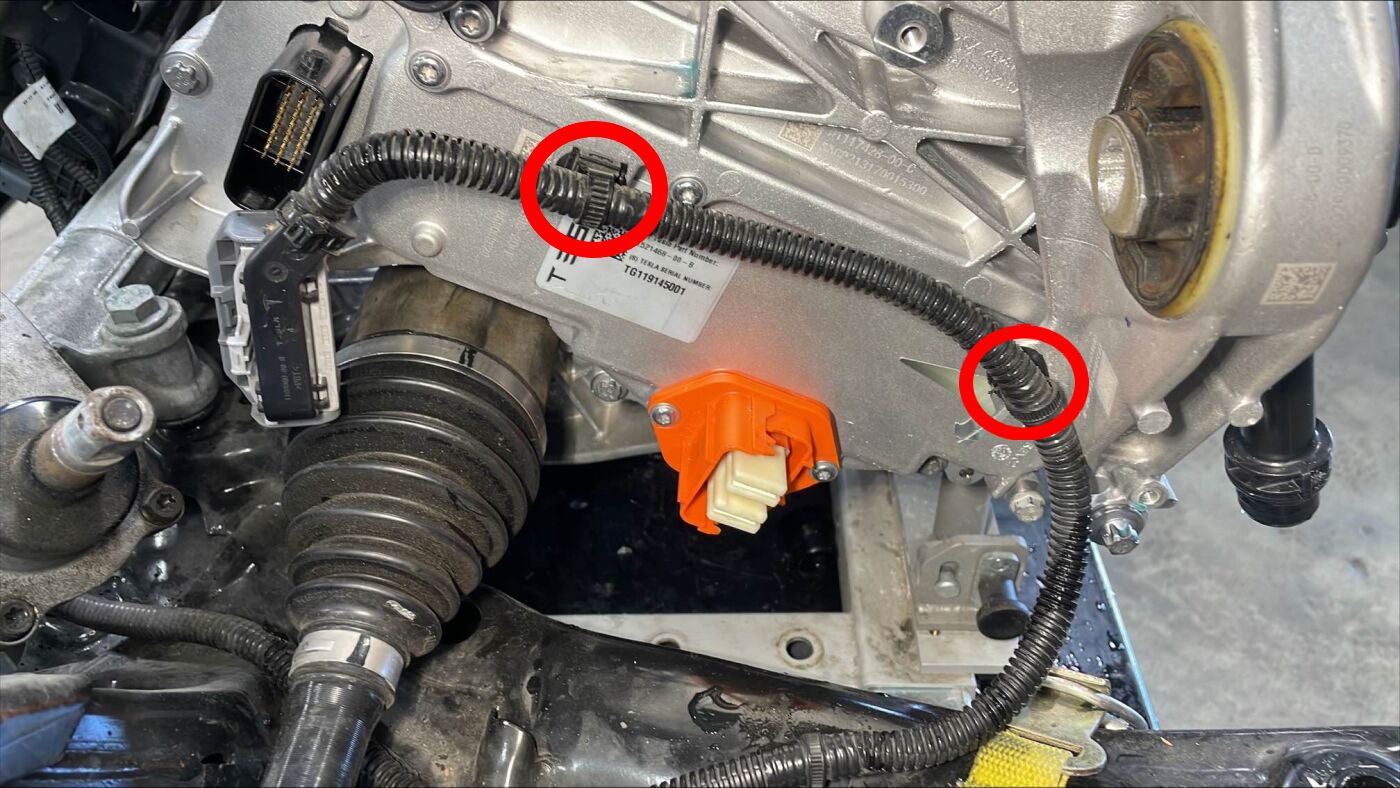

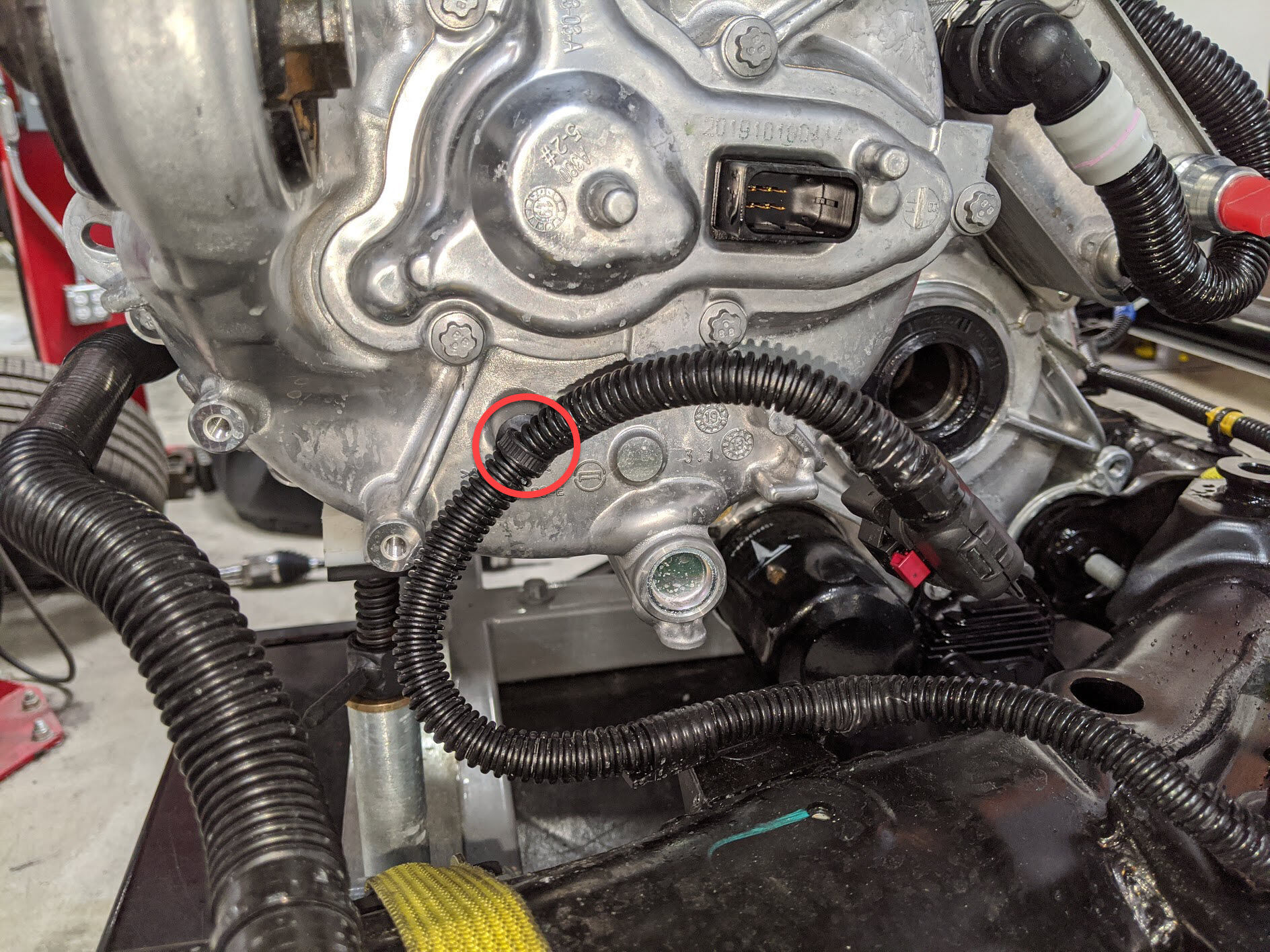

140. 从电机上拆下前驱动单元线束夹
     注

     1 个夹子

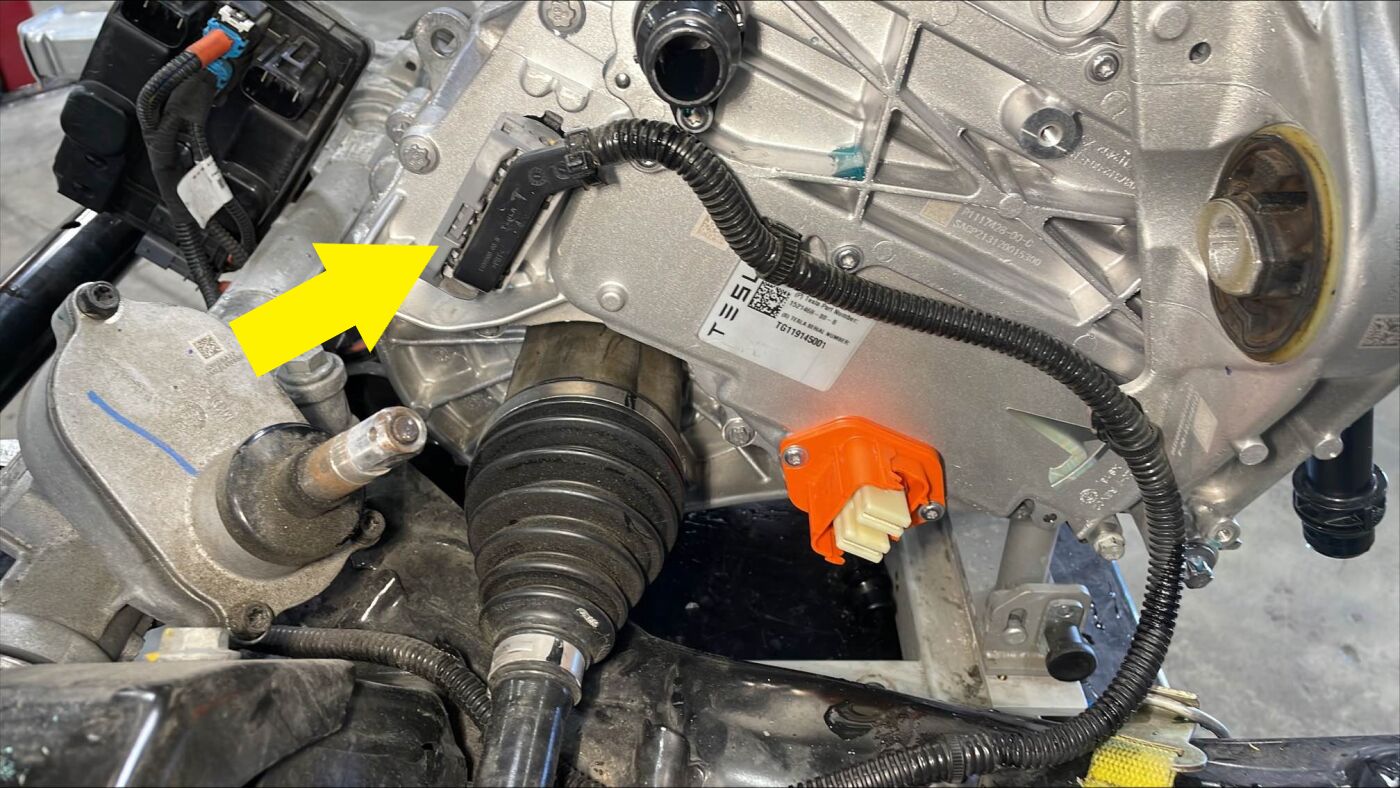

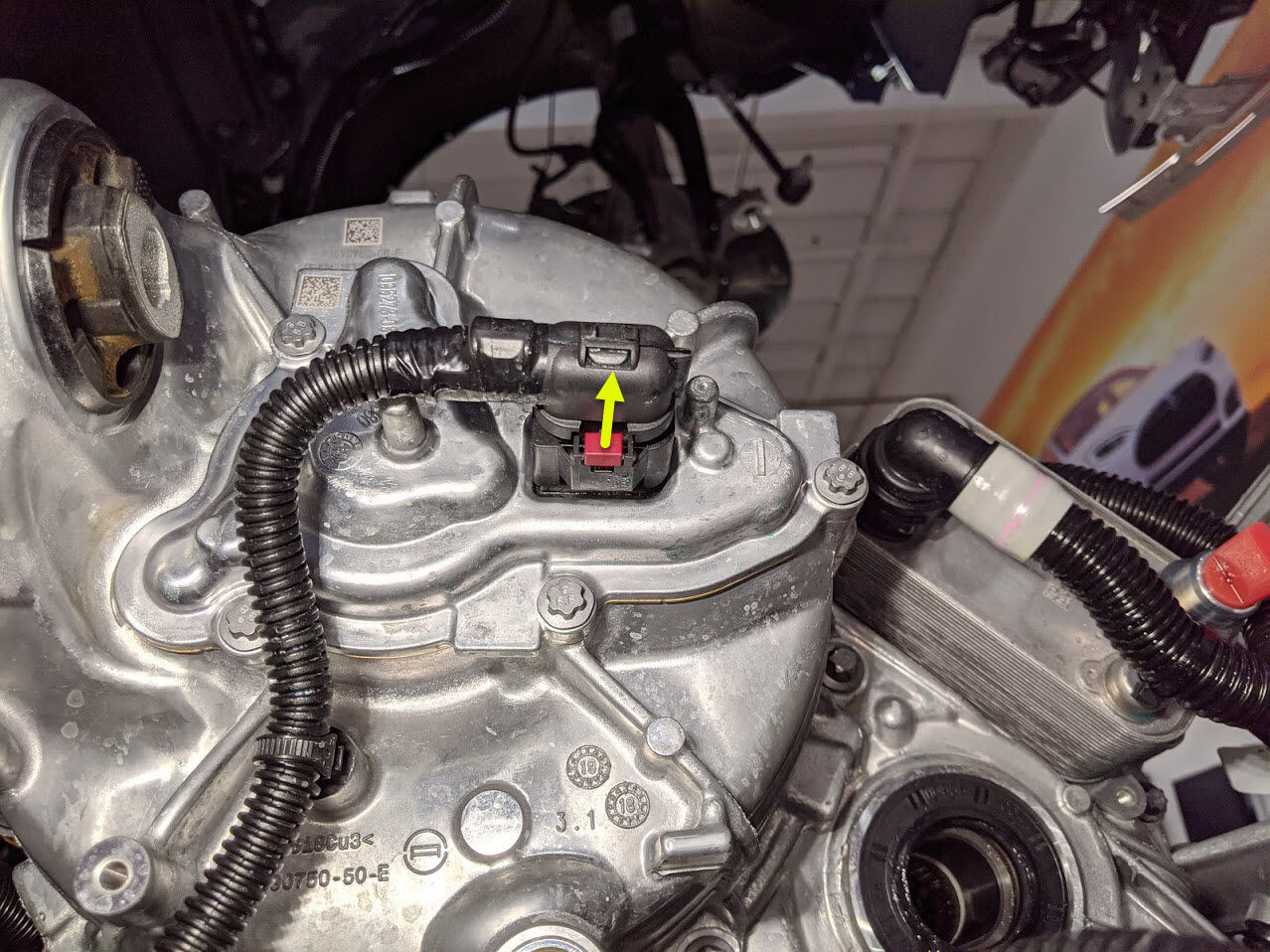

141. 断开解析器逻辑连接器
     注

     1 个连接器；松开红色锁片；向下按压锁片，然后松开连接器



142. 断开机油泵连接器
     注

     1 个连接器；切勿向下按压红色锁片；拉动红色锁片以解锁；再次拉动松开连接器



143. 从前副车架上拆下前驱动单元线束

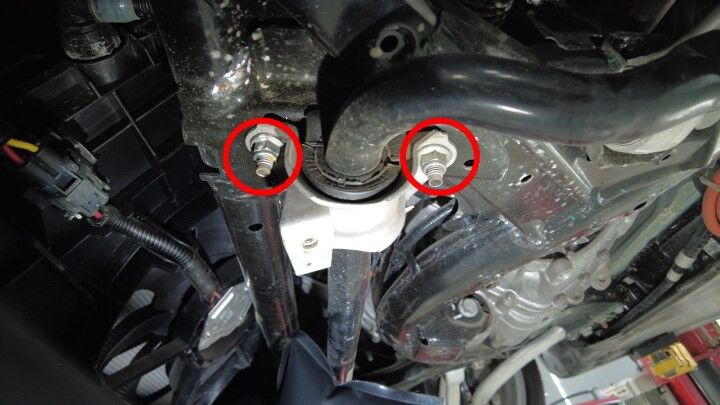

144. 拆下将前平衡杆固定到前副车架的左侧螺母
     注

     2 个耐落螺母，15 毫米，35 Nm；拆下后弃用；建议寻求他人协助



145. 拆下将前平衡杆固定到前副车架的右侧螺母，然后从车辆上拆下前平衡杆
     注

     2 个耐落螺母，15 毫米，35 Nm；拆下后弃用；建议寻求他人协助

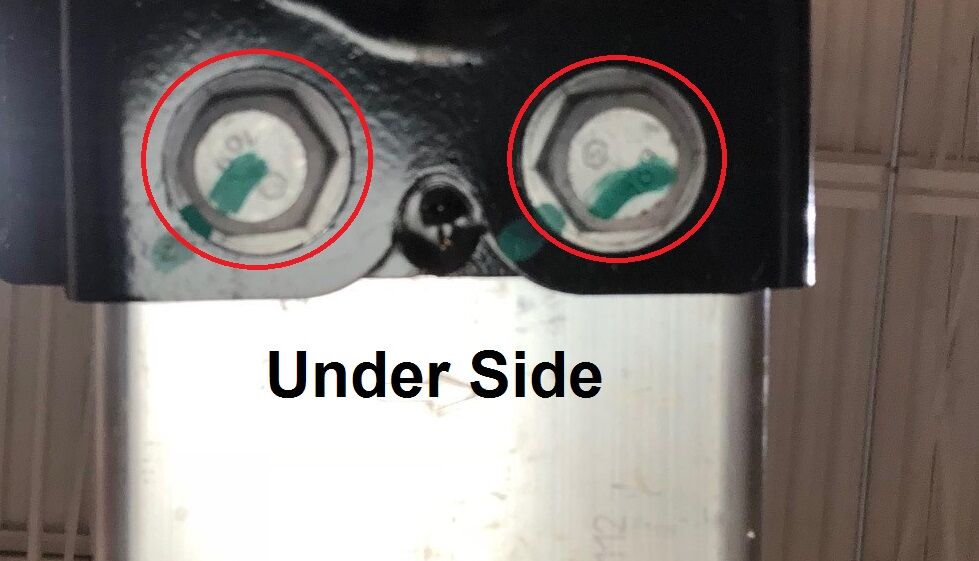

146. 拆下将前副车架固定到左前副车架防撞罐总成的螺栓
     注

     2 个螺栓，15 毫米，53 Nm





147. 拆下将前副车架固定到右前副车架防撞罐总成的螺栓
     注

     2 个螺栓，15 毫米，53 Nm





148. 拆下将喇叭总成固定到前副车架的螺栓
     注

     1 个螺栓，10 毫米，12 Nm



149. 松开将变流器软管固定到副车架的夹子
     注

     1 个夹子

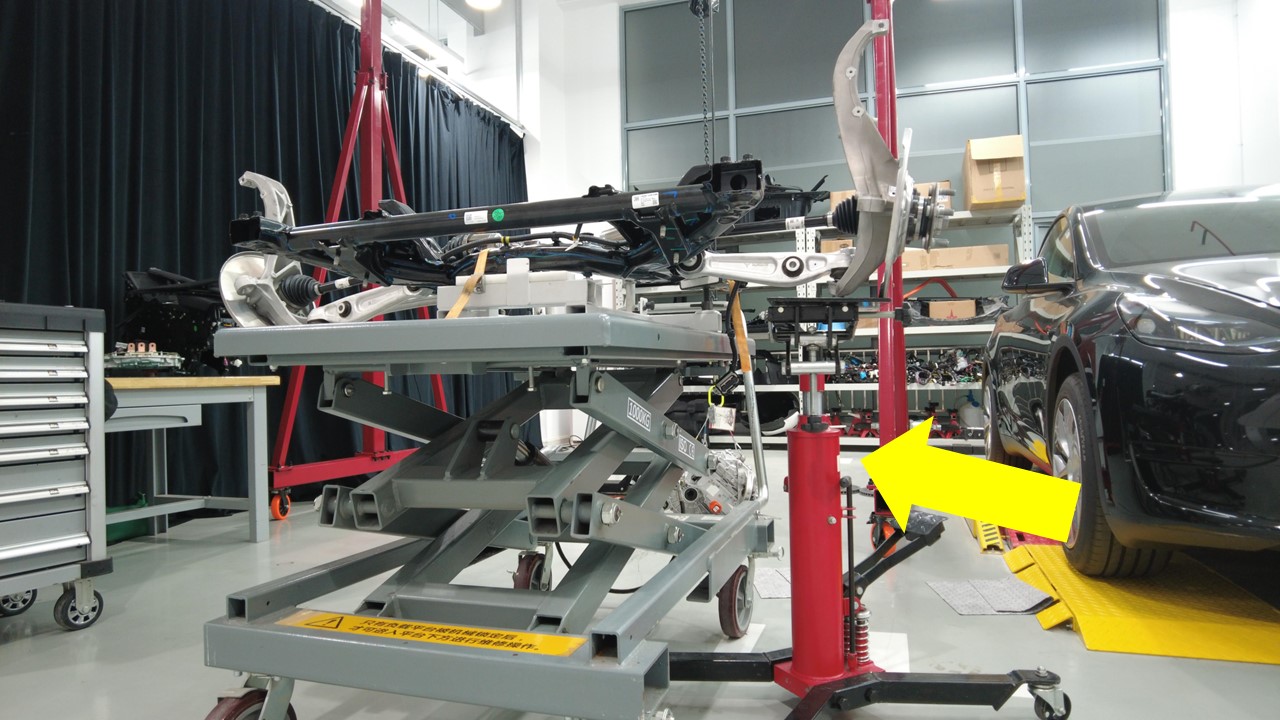

150. 将前副车架总成放置在起重机架下方

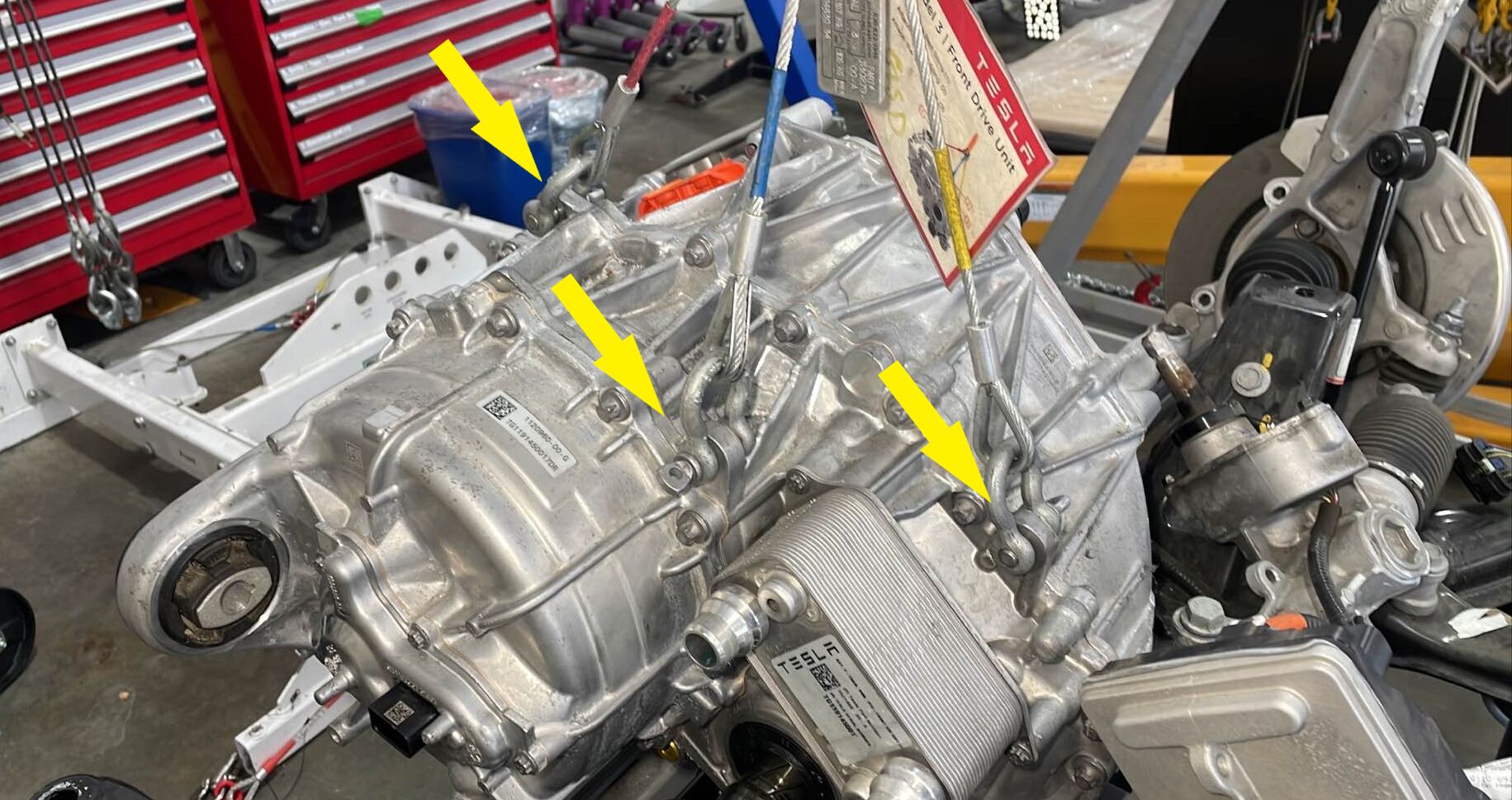

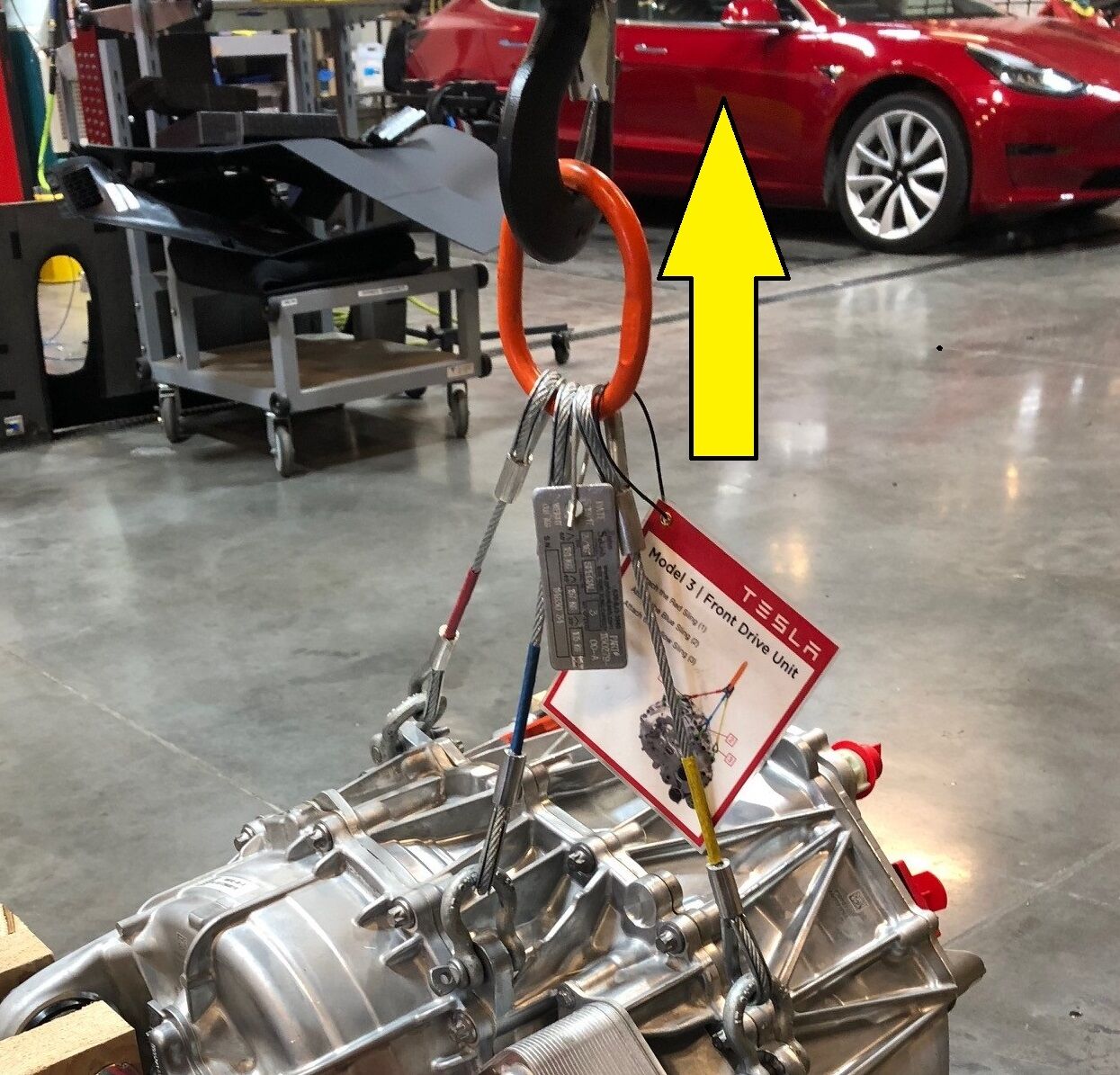

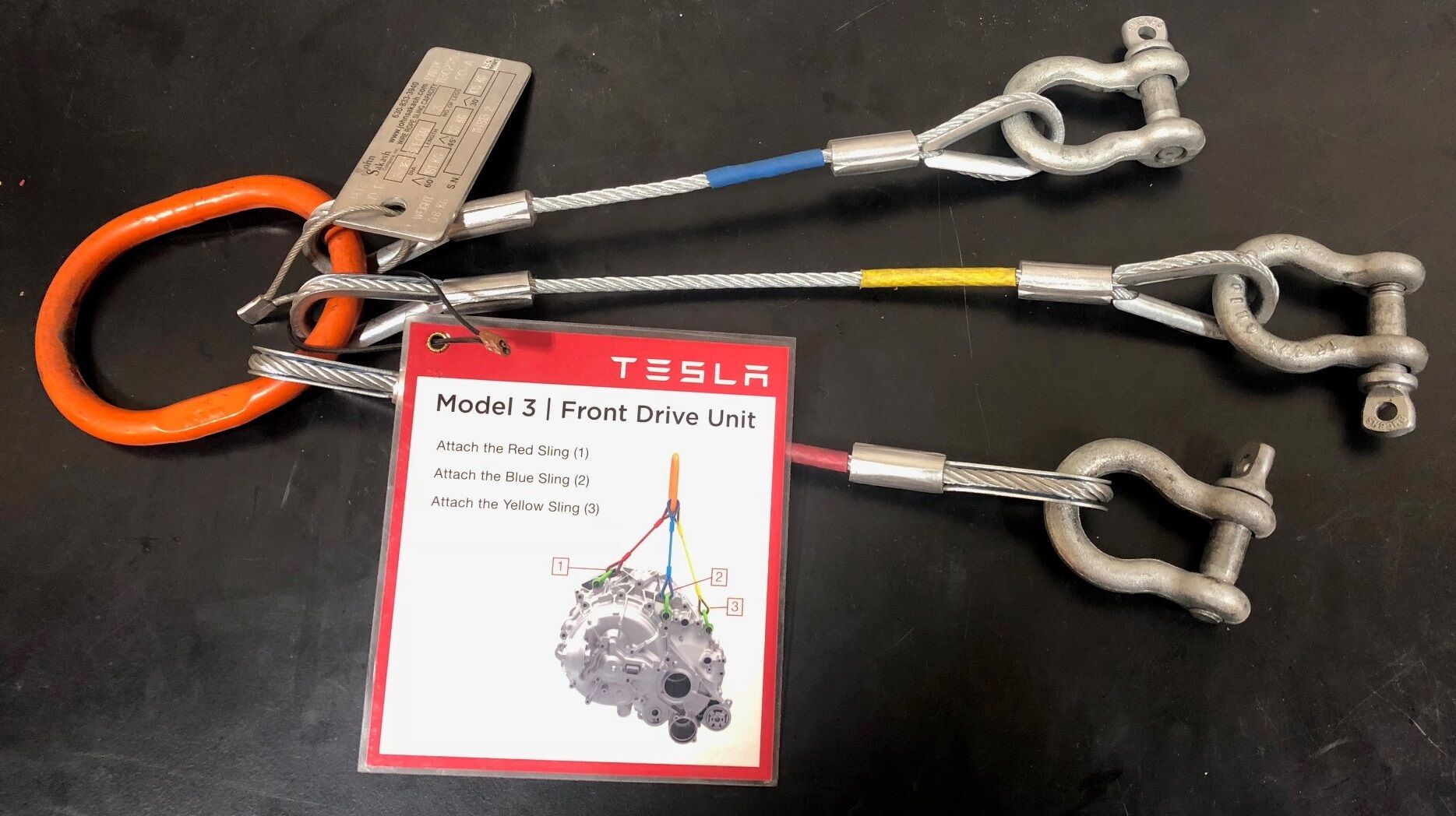

151. 将驱动单元吊索安装到起重机架挂钩上



152. 将驱动单元吊索安装到前驱动单元上
     注

     3 个前驱动单元接头







153. 升起起重机架挂钩，使吊索张紧

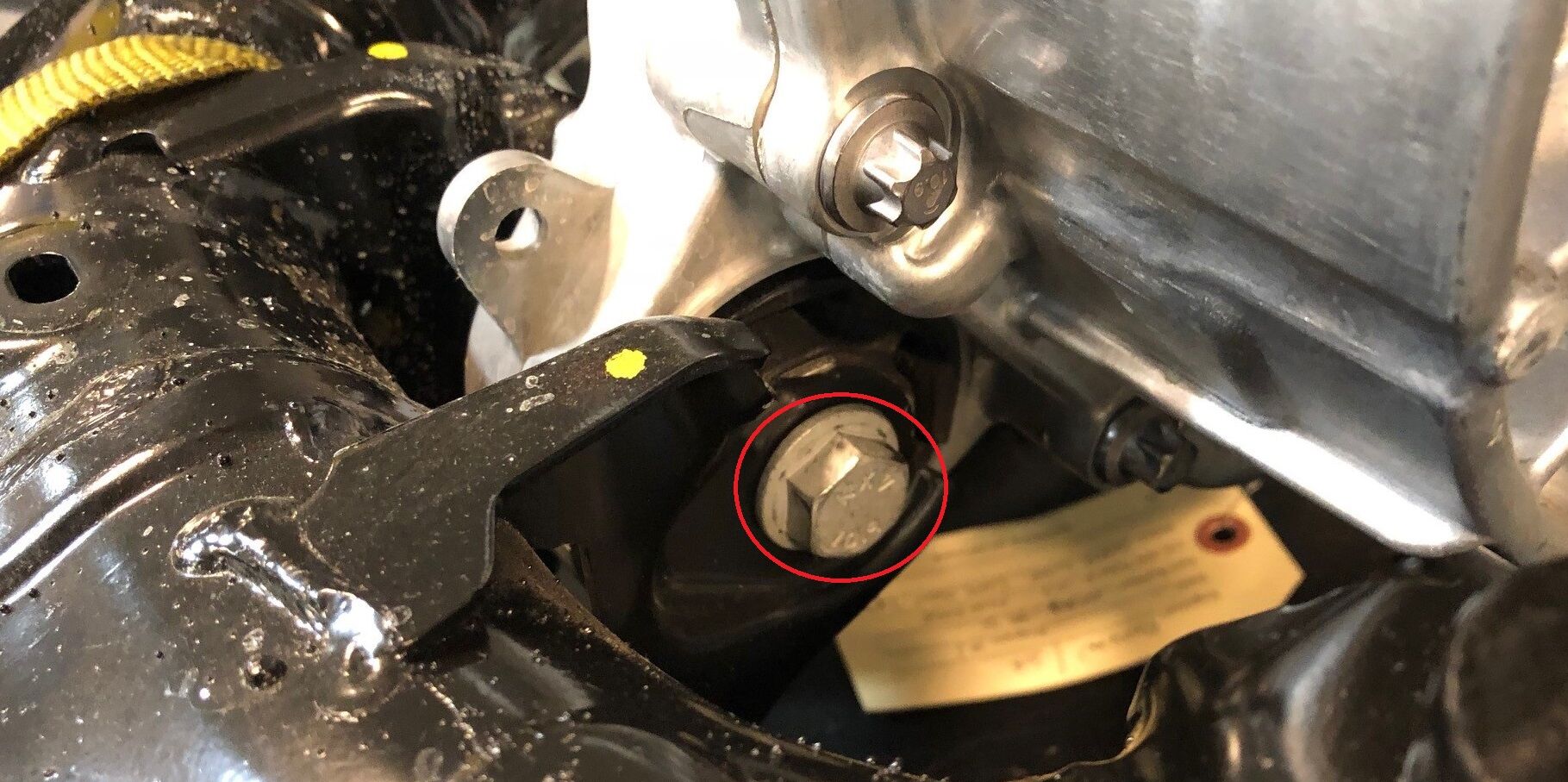

154. 拆下前前驱动单元支座螺栓
     注

     1 个螺栓，18 毫米，80 Nm



155. 将前驱动单元向上抬离前副车架
     注

     确保后前驱动单元支柱未从其当前位置移出



156. 拆下将前副车架固定到副车架夹具的固定带
     注

     3 个固定带

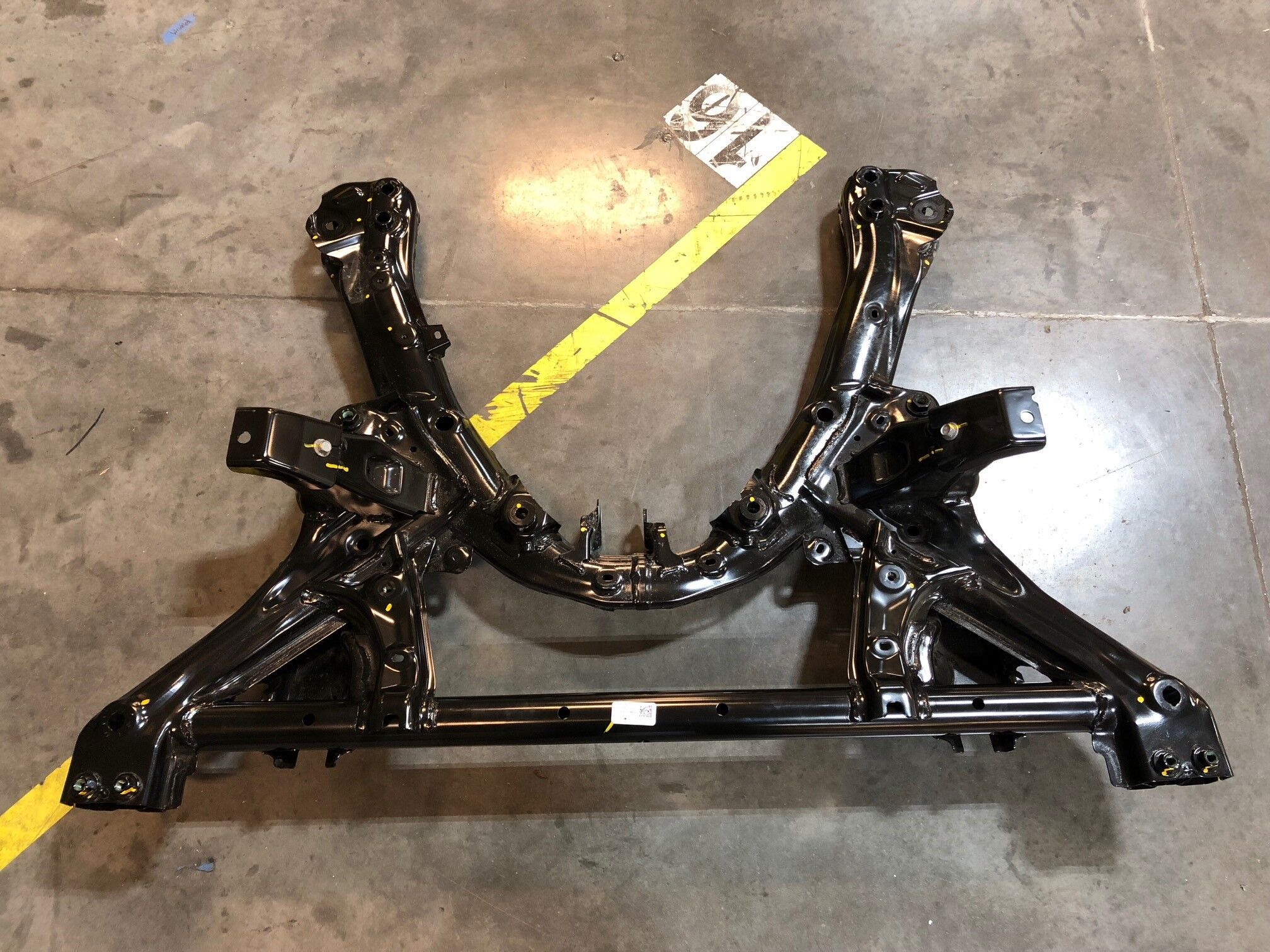

157. 从副车架举升工具上拆下前副车架
     注

     建议寻求他人协助



158. 将前副车架放置到副车架举升工具上
     注

     建议请助手帮忙；确保 2 个导件对齐



159. 安装将前副车架固定到副车架举升工具的固定带
     注

     3 个固定带

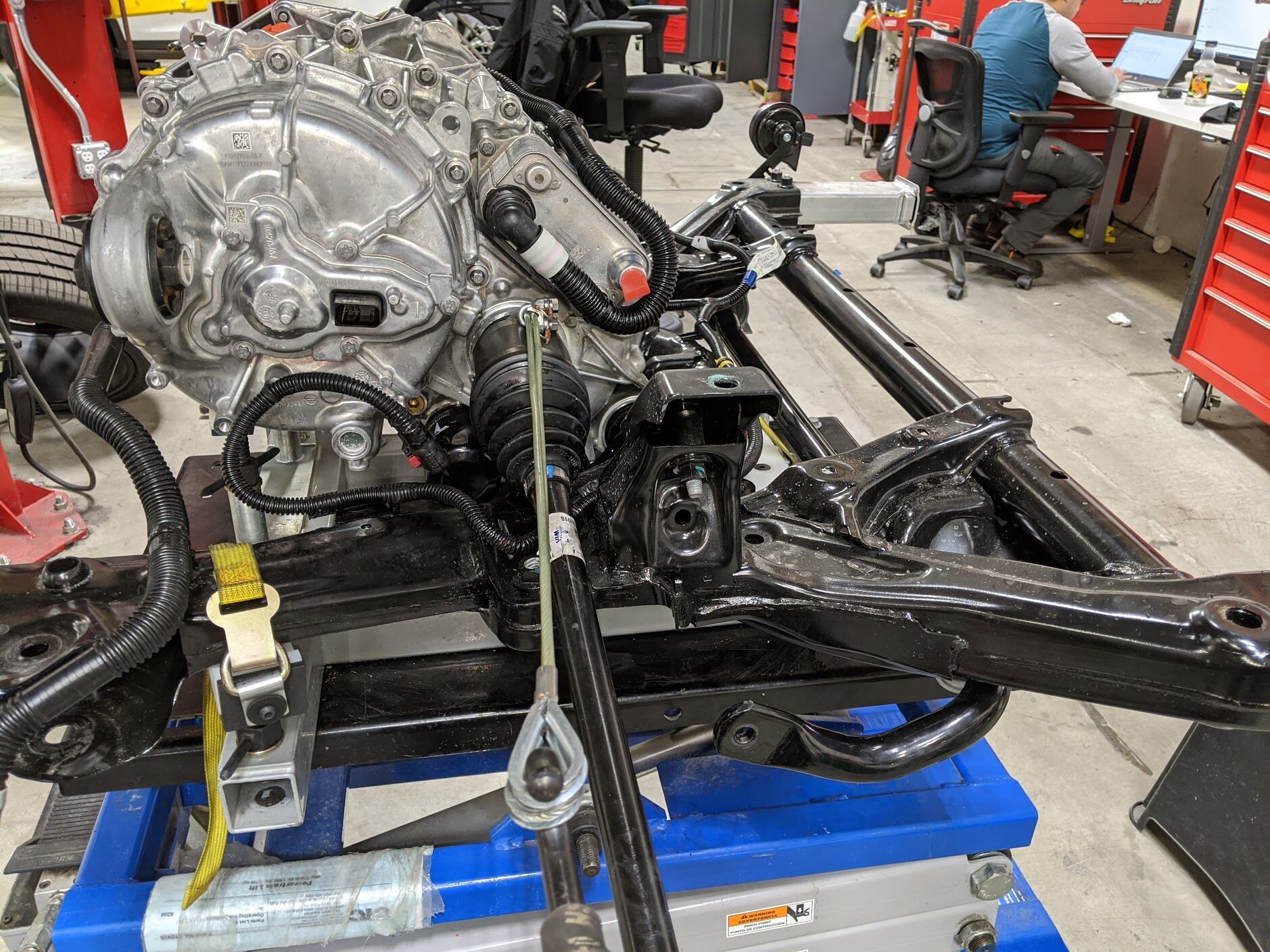

160. 将前驱动单元降到前副车架中
     注

     举升前驱动单元时，确保各个后前驱动单元支柱处于相同位置



161. 安装前驱动单元支座螺栓
     注

     1 个螺栓，18 毫米，80 Nm；可能需要调节起重机架以方便安装



162. 降下起重机架挂钩，释放驱动单元吊索上的张力



163. 从前驱动单元上拆下驱动单元吊索
     注

     3 个前驱动单元接头



164. 从起重机架挂钩上拆下驱动单元吊索



165. 从起重机架区域拆下前副车架总成
     注

     将副车架和举升工具放回车辆作业区域



166. 将变流器软管固定到副车架上
     注

     1 个夹子

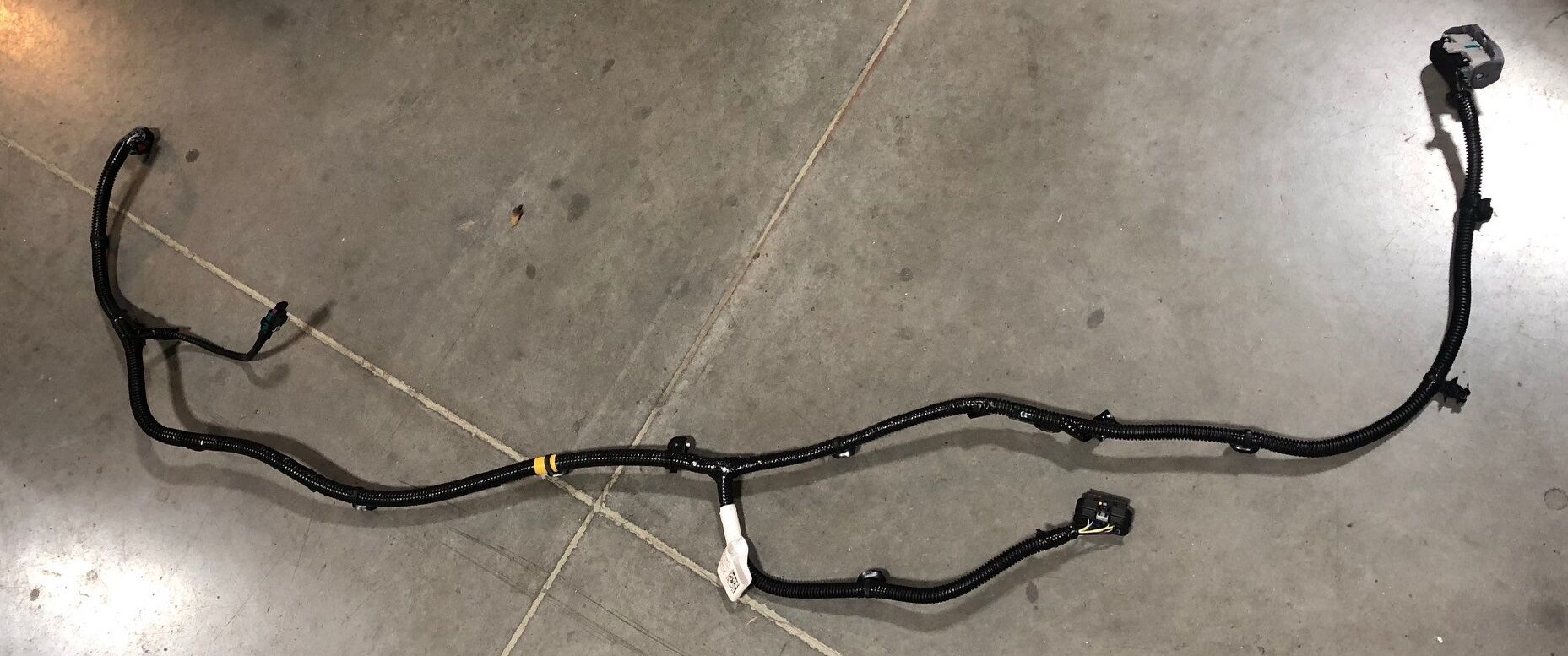

167. 将前驱动单元线束安装到前副车架上



168. 将前驱动单元线束夹安装到电机上
     注

     1 个夹子



169. 连接解析器逻辑连接器
     注

     1 个连接器；接合锁片



170. 连接油泵连接器
     注

     1 个连接器；连接器完全就位后安装锁片；锁片就位后执行推拉测试



171. 将前驱动单元线束夹安装到前副车架右侧
     注

     3 个夹子





172. 将前驱动单元线束夹安装到前副车架前部
     注

     2 个夹子





173. 将前驱动单元线束夹安装到前副车架左侧
     注

     3 个夹子





174. 将前驱动单元线束夹安装到变流器上
     注

     2 个夹子

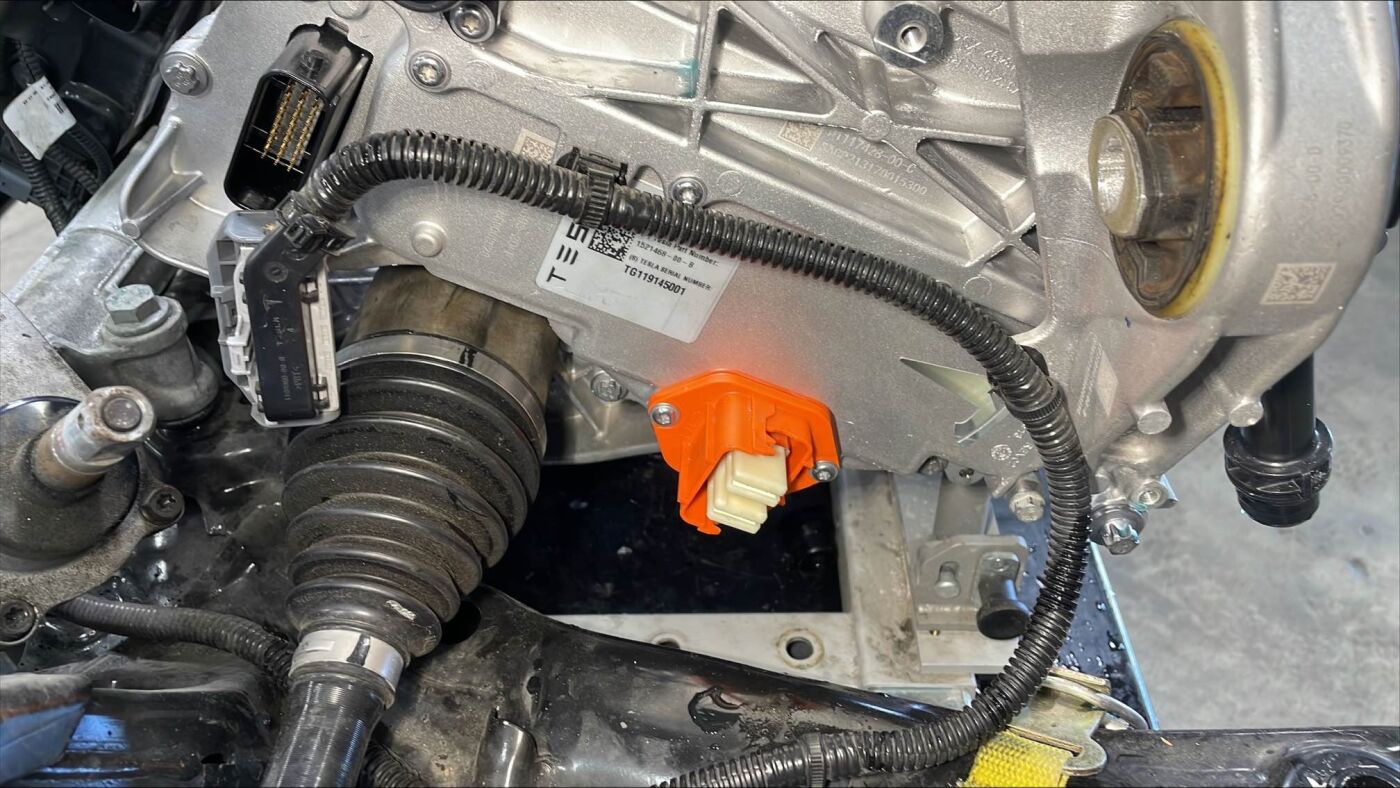

175. 连接前驱动单元变流器逻辑连接器
     注

     1 个连接器；接合锁片



176. 安装将喇叭总成固定到前副车架的螺栓
     注

     1 个螺栓，10 毫米，12 Nm

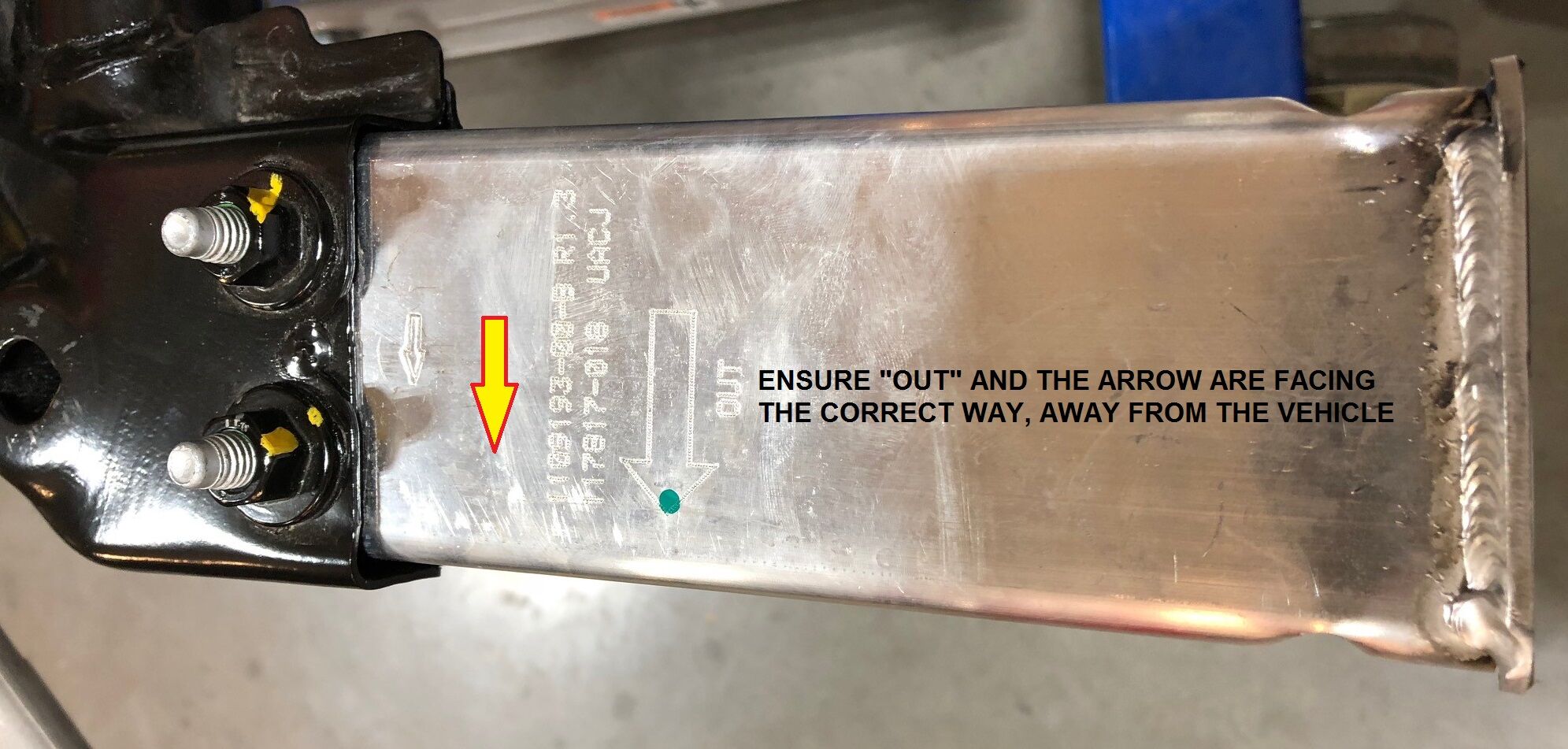

177. 预装将左前副车架防撞罐总成固定到前副车架的螺栓
     注

     2 个螺栓，15 毫米，53 Nm



178. 预装将前副车架固定到右前副车架防撞罐总成的螺栓
     注

     2 个螺栓，15 毫米，53 Nm



179. 将前平衡杆放置到前副车架上，然后安装将其固定到副车架的右侧螺母
     注

     2 个耐落螺母，15 毫米，35 Nm；建议请助手帮忙；安装新耐落螺母；用油性记号笔标记





180. 安装将前平衡杆固定到前副车架的左侧螺母
     注

     2 个耐落螺母，15 毫米，35 Nm；安装新耐落螺母；用油性记号笔标记



181. 将右前半轴安装到前驱动单元中
     注

     1 个轴



182. 将左前半轴安装到前驱动单元中
     注

     1 个轴



183. 将转向机总成放置到前副车架上以便安装



184. 预装将转向机总成固定到前副车架的内侧螺栓
     注

     2 个螺栓，18 毫米，75 Nm



185. 安装将转向机总成固定到前副车架的外侧螺栓
     注

     2 个螺栓，15 毫米，27 Nm



186. 紧固将转向机总成固定到前副车架的内侧螺栓
     注

     1 个螺栓，18 毫米，75 Nm



187. 在车辆下方放置举升工具和副车架，以备安装



188. 将供气装置连接到副车架举升工具



189. 安装将右侧电机支座固定到右侧电机支座支架的螺栓
     注

     1 个螺栓，E18，105 Nm；可能需要调节副车架夹具以使支座与螺栓孔对齐



190. 安装将左侧电机支座固定到左侧电机支座支架的螺栓
     注

     1 个螺栓，E18，105 Nm；可能需要调节副车架夹具以使支座与螺栓孔对齐



191. 升起支撑工具，直至前副车架接触到车身
     注

     建议请助手帮忙；在将举升机升到位的过程中，引导电机支座衬套进入电机支座隔离器；确保副车架上的后定位销对齐





192. 预装将前副车架后部固定到车身的右侧大号螺栓
     注

     1 个螺栓，21 毫米，125 Nm；安装新螺栓



193. 预装将前副车架后部固定到车身的左侧大号螺栓
     注

     1 个螺栓，21 毫米，125 Nm；安装新螺栓



194. 预装将前副车架后部固定到车身的右侧小号螺栓
     注

     1 个螺栓，15 毫米，50 Nm；安装新螺栓



195. 预装将前副车架后部固定到车身的左侧小号螺栓
     注

     1 个螺栓，15 毫米，50 Nm；安装新螺栓



196. 预装将前副车架前部固定到车身的右侧螺栓
     注

     1 个螺栓，18 毫米，72 Nm；安装新螺栓；根据需要调节副车架举升工具



197. 预装将前副车架前部固定到车身的左侧螺栓
     注

     1 个螺栓，18 毫米，72 Nm；安装新螺栓；根据需要调节副车架举升工具



198. 预装将右侧中间支座固定到车身的螺栓
     注

     1 个螺栓，15 毫米，50 Nm；安装新螺栓



199. 预装将左侧中间支座固定到车身的螺栓
     注

     1 个螺栓，15 毫米，50 Nm；安装新螺栓



200. 预装将前端支架固定到右前副车架防撞罐总成的螺栓
     注

     2 个螺栓，13 毫米，16 Nm



201. 预装将前端支架固定到左前副车架防撞罐总成的螺栓
     注

     2 个螺栓，13 毫米，16 Nm



202. 紧固将前副车架后部固定到车身的右侧大号螺栓
     注

     1 个螺栓，21 毫米，125 Nm



203. 紧固将前副车架后部固定到车身的左侧大号螺栓
     注

     1 个螺栓，21 毫米，125 Nm



204. 紧固将前副车架后部固定到车身的右侧小号螺栓
     注

     1 个螺栓，15 毫米，50 Nm



205. 紧固将前副车架后部固定到车身的左侧小号螺栓
     注

     1 个螺栓，15 毫米，50 Nm



206. 紧固将前副车架前部固定到车身的右侧螺栓
     注

     1 个螺栓，18 毫米，72 Nm



207. 紧固将前副车架前部固定到车身的左侧螺栓
     注

     1 个螺栓，18 毫米，72 Nm



208. 紧固将右侧中间支座固定到车身的螺栓
     注

     1 个螺栓，15 毫米，50 Nm





209. 紧固将左侧中间支座固定到车身的螺栓
     注

     1 个螺栓，15 毫米，50 Nm



210. 紧固将前副车架固定到右前副车架防撞罐总成的螺栓
     注

     2 个螺栓，15 毫米，53 Nm



211. 紧固将左前副车架防撞罐总成固定到前副车架的螺栓
     注

     2 个螺栓，15 毫米，53 Nm



212. 紧固将前端支架固定到右前副车架防撞罐总成的螺栓
     注

     2 个螺栓，13 毫米，16 Nm



213. 紧固将前端支架固定到左前副车架防撞罐总成的螺栓
     注

     2 个螺栓，13 毫米，16 Nm



214. 从车辆上降下副车架举升工具
     注

     从前副车架上解锁副车架举升工具



215. 从副车架举升工具上断开供气装置



216. 从车辆上拆下副车架举升工具



217. 在右前半轴总成的外侧涂抹 Molykote M-77
     注

     根据需要进行清洁；向轴上涂抹的量要小于 1 克



218. 将右前半轴预装到右前轮毂轴承总成中
     注

     1 个螺母；安装新螺母和垫圈；在后续步骤中紧固



219. 在左前半轴总成的外侧涂抹 Molykote M-77
     注

     根据需要进行清洁；向半轴上涂抹的量要小于 1 克



220. 将左前半轴预装到左前轮毂轴承总成中
     注

     1 个螺母；安装新螺母和垫圈；在后续步骤中紧固



221. 安装右前下方横向连杆，然后预装将右侧支柱固定到下方控制臂的螺栓和螺母
     注

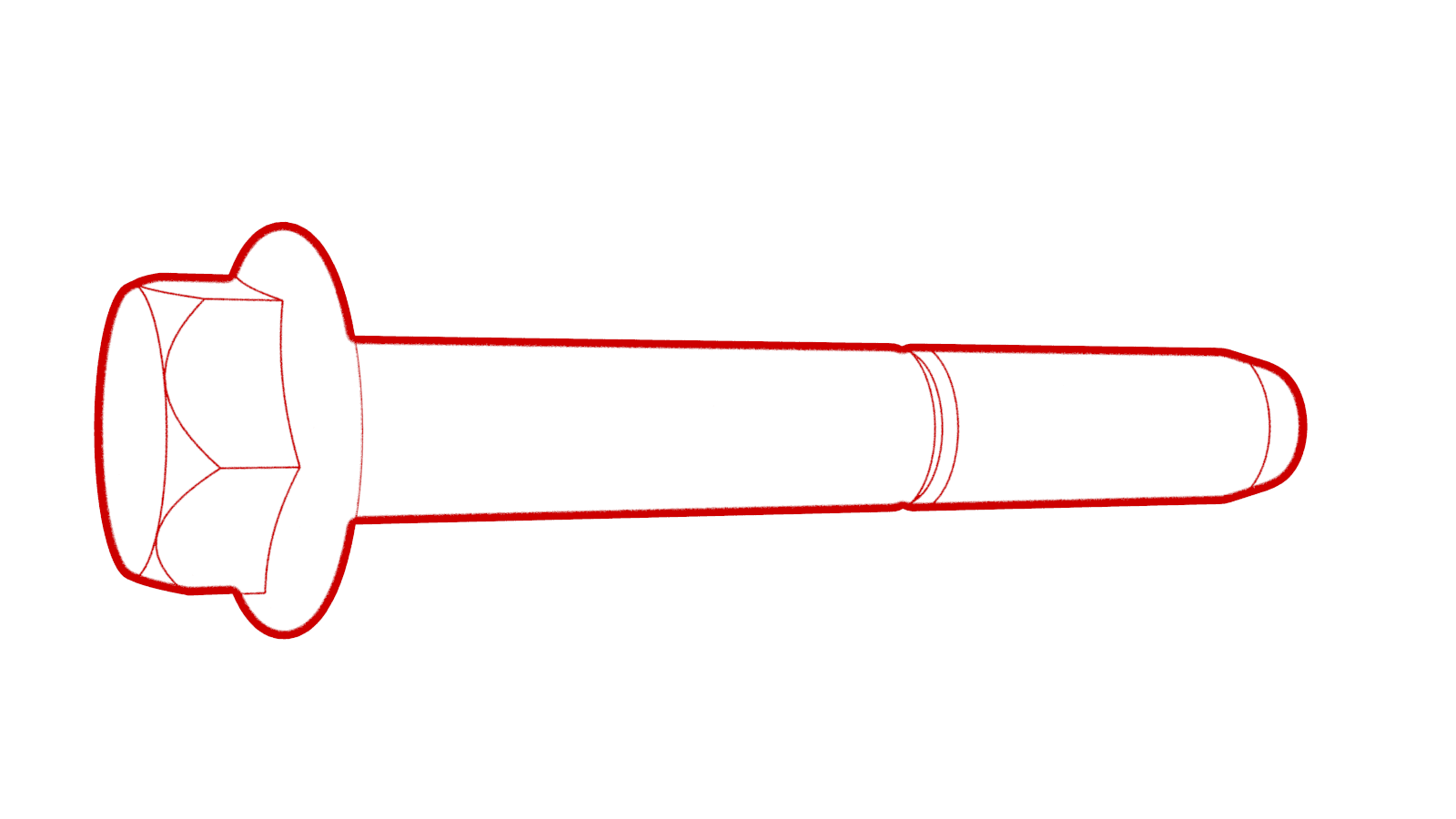

     1 个螺栓，21 毫米，1 个螺母，21 毫米，106 Nm



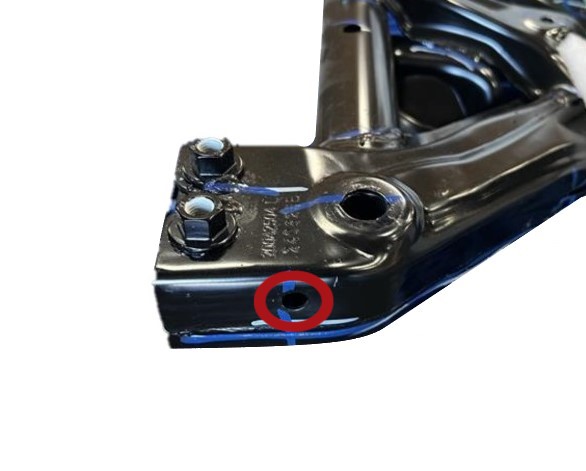

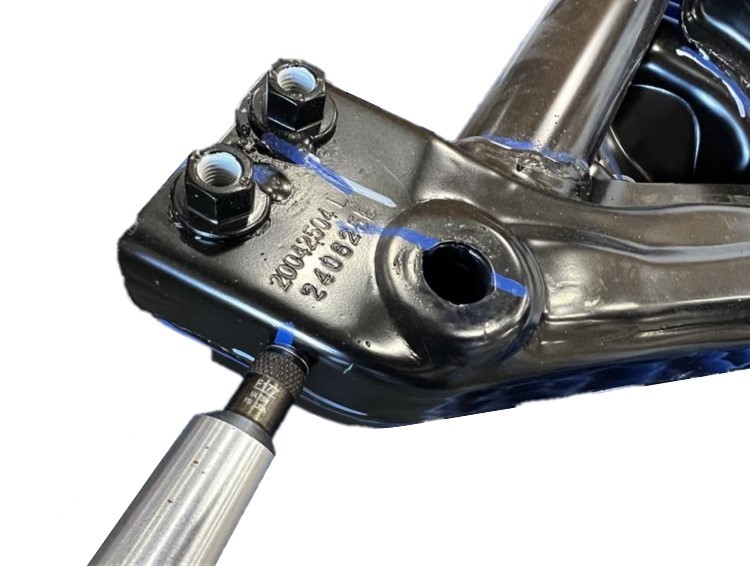

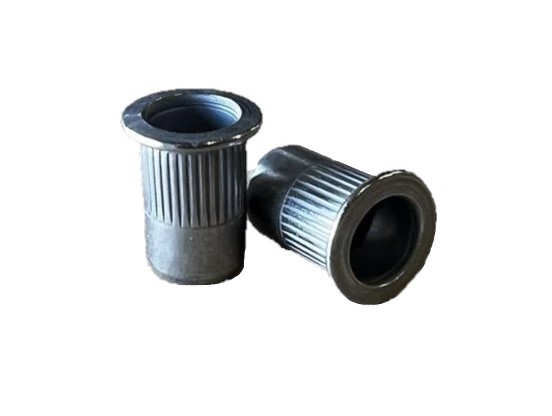

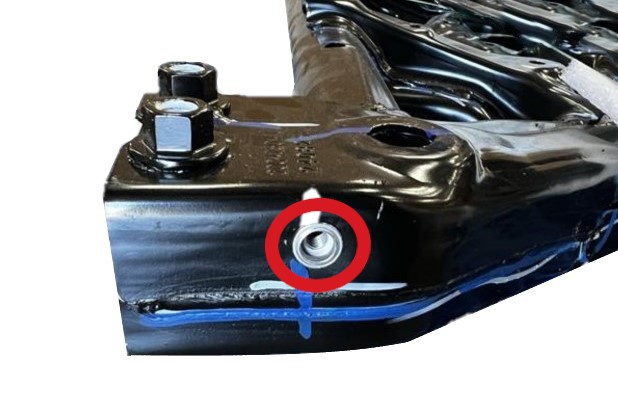

222. 预装将右前下方横向连杆固定到前副车架的螺栓
     注

     2 个螺栓，21 毫米，115 Nm；建议视需要寻求他人协助；使用冲头工具对齐紧固件

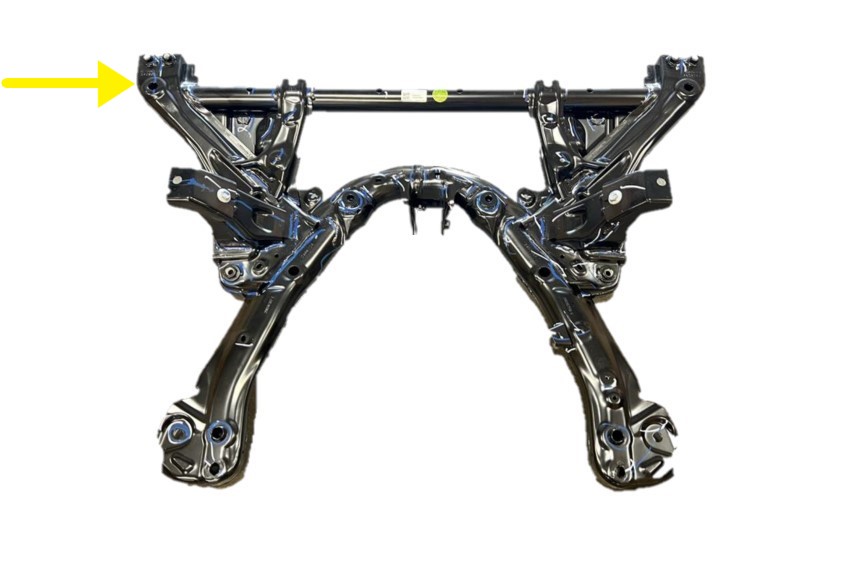

223. 将右前下方柔性连杆安装到前副车架上



224. 安装将右前下方柔性连杆固定到前副车架的螺栓和螺母
     注

     1 个螺栓，21 毫米，1 个螺母，21 毫米，115 Nm；建议视需要寻求他人协助



225. 紧固将右前下方横向连杆固定到前副车架的螺栓
     注

     2 个螺栓，21 毫米，115 Nm；建议视需要寻求他人协助；使用冲头工具对齐紧固件



226. 安装左前下方横向连杆，然后预装将左侧支柱固定到下方横向连杆的螺栓和螺母
     注

     1 个螺栓，21 毫米，1 个螺母，21 毫米，106 Nm



227. 预装将左前下横向连杆固定到前副车架的螺栓
     注

     2 个螺栓，21 毫米，115 Nm；建议视需要寻求他人协助；使用冲头工具对齐紧固件



228. 将左前下方柔性连杆安装到前副车架上



229. 安装将左前下方柔性连杆固定到前副车架的螺栓和螺母
     注

     1 个螺栓，21 毫米，1 个螺母，21 毫米，115 Nm；建议视需要寻求他人协助



230. 紧固将左前下方横向连杆固定到前副车架的螺栓
     注

     2 个螺栓，21 毫米，115 Nm



231. 将前驱动单元接地带放回原位，然后将螺栓安装到高压电池上
     注

     1 个螺栓，10 毫米，10 Nm



232. 将前驱动单元接地带线束夹安装到前驱动单元上
     注

     1 个夹子；确保接地带布线正确





233. 安装将前驱动单元接地带固定到前驱动单元的螺栓
     注

     1 个螺栓，10 毫米，6 Nm



234. 将前驱动单元高压线束连接器安装到前驱动单元上
     注

     1 个连接器；将高压连接器杆锁安装到前驱动单元高压电缆连接器上；将连接器与前驱动单元对齐，然后先拆下高压连接器杆锁，再完全锁定连接器；用一只手支持连接器，另一只手锁定锁片；安装后，确认闩锁未损坏且完全锁定入位







235. 连接前驱动单元高压线束连接器并锁定释放杆
     注

     1 个夹子；释放杆旋转入位时，轻轻按压连接器；将释放杆缓慢移至关闭位置，确保释放杆的轮齿与歧管轮齿相吻合；完全就位后，歧管和连接器之间会存在非常小的间隙







236. 安装将前驱动单元高压线束固定到前驱动单元的螺栓
     注

     1 个螺栓，10 毫米，10 Nm

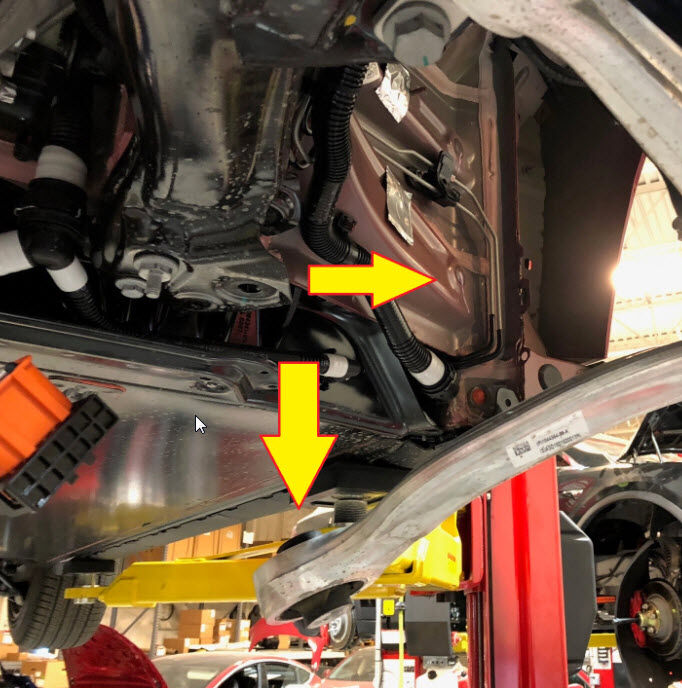

237. 连接位于左前纵梁支架处的线束
     注

     1 个连接器；红色锁片；从支架前部连接，从支架对面锁定；图示局部放大以便清晰呈现





238. 将上部线束夹安装到下部线束夹上
     注

     1 个夹子



239. 将下部线束夹安装到副车架中
     注

     1 个夹子





240. 连接转向机下方的逻辑连接器
     注

     2 个连接器；接合锁片





241. 将连接器连接到喇叭总成
     注

     2 个连接器



242. 在散热器左侧下方放置冷却液排放容器



243. 拆卸塞子，然后将冷却液进口软管连接到散热器左侧
     注

     1 个弹簧夹





244. 在前驱动单元右侧下方放置冷却液排放容器



245. 拆卸塞子，然后将冷却液软管连接到冷却液罐至油冷器
     注

     1 个弹簧夹





246. 在高压电池右前侧下方放置冷却液排放容器



247. 拆卸塞子，然后连接车辆右侧的前驱动单元冷却液进口软管
     注

     1 个弹簧夹





248. 从车辆下方取走冷却液排放容器
249. 将右前平衡杆连杆总成放置到前平衡杆上
     注

     可能需要向下拉平衡杆，以便接合末端连杆



250. 安装将前平衡杆固定到右前平衡杆连杆总成的螺母
     注

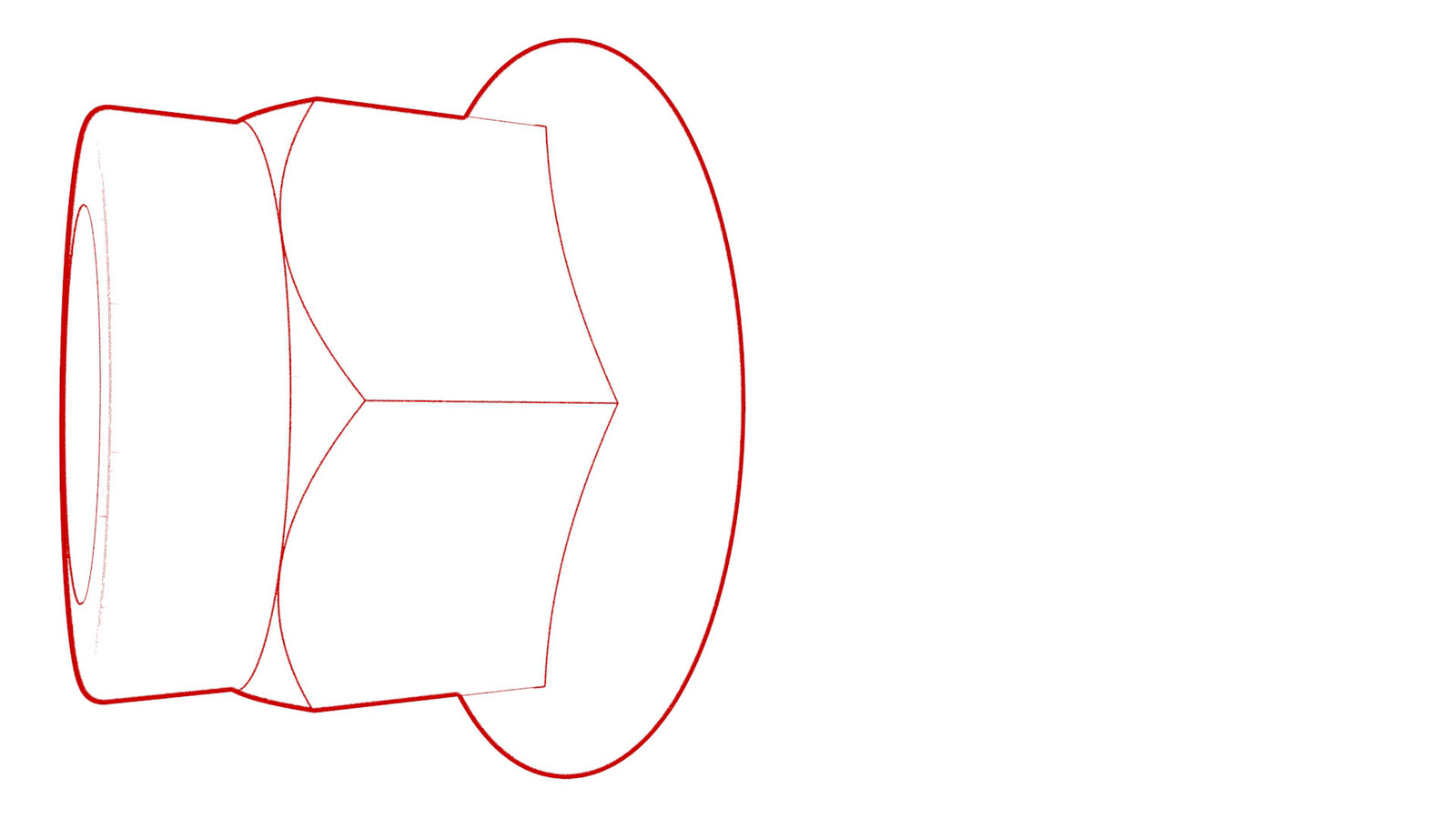

     1 个自锁螺母，18 毫米，98 Nm；安装新自锁螺母；用 T40 反向固定球头；用油性记号笔标记



251. 将左前平衡杆连杆总成放置到前平衡杆上
     注

     可能需要向下拉平衡杆，以便接合末端连杆



252. 安装将前平衡杆连杆固定到左前平衡杆的螺母
     注

     1 个自锁螺母，18 毫米，98 Nm；安装新自锁螺母；用 T40 反向固定球头；用油性记号笔标记



253. 部分降下车辆并设定至锁止位
     注

     将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度





254. 将右前横拉杆球头放置到右前转向节上



255. 安装将右前横拉杆球头固定到右前转向节的螺母
     注

     1 个自锁螺母，22 毫米，180 Nm；安装新自锁螺母



256. 将左侧横拉杆球头放置到左前转向节上



257. 安装将左前横拉杆球头固定到左前转向节的螺母
     注

     1 个自锁螺母，22 毫米，180 Nm；安装新自锁螺母



258. 将前饰板安装到车辆上，然后固定前部卡子和两个前角
     注

     8 个卡子；建议寻求他人协助；安装期间务必小心操作，避免损坏前照灯或翼子板







259. 连接前饰板的 12V 线束
     注

     1 个锁定连接器；接合锁片





260. 连接行人警示线束
     注

     1 个连接器，1 个夹子；接合锁片



261. 安装将饰板右侧固定到翼子板的螺栓
     注

     1 个螺栓，10 毫米，4 Nm



262. 将右前轮毂内衬安装到车辆上
     注

     14 个卡子



263. 安装将右前轮毂内衬固定到车辆的卡子
     注

     14 个卡子



264. 安装右前翼子板饰板
     注

     11 个卡子，1 个推拉式卡子，3 个锁片；从后部开始，移入车门槛板



265. 安装右前轮毂
     注

     5 螺母，21 毫米，175 Nm；在后续步骤中紧固



266. 安装将饰板左侧固定到翼子板的螺栓
     注

     1 个螺栓，10 毫米，4 Nm



267. 将左前轮毂内衬安装到车辆上



268. 安装将左前轮毂内衬固定到车辆的左前轮毂内衬卡子
     注

     14 个卡子



269. 安装左前翼子板饰板
     注

     11 个卡子，1 个推拉式卡子，3 个锁片；从后部开始，移入车门槛板







270. 安装左前轮毂
     注

     5 螺母，21 毫米，175 Nm；在后续步骤中紧固



271. 完全升起车辆，然后将举升机降低至锁止位
     注

     将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾





272. 将左前轮毂内衬安装到高压电池上
     注

     1 个卡子，1 个螺栓，10 毫米，5 Nm



273. 将右前轮毂内衬安装到高压电池上
     注

     1 个卡子，1 个螺栓，10 毫米，5 Nm



274. 将前流线型护板放置到车辆上，然后安装螺母
     注

     2 个螺母，15 毫米，5 Nm



275. 在前流线型护板螺栓上涂抹 Loctite 222，然后将外侧紧固件安装到前流线型护板上
     注

     7 个螺栓，10 毫米，5 Nm





276. 降下车辆，直至轮胎即将接触到地面
     注

     前轮毂应该仍可以自由转动，以便对齐中间轴；将举升机升离锁止位，然后固定住解锁杆，使锁具在降下车辆时保持活动自如





277. 安装将前饰板上部固定到车辆的紧固件
     注

     5 个螺栓，10 毫米，4 Nm



278. 连接转向机总成连接器
     注

     2 个锁定连接器；接合锁片



279. 向下滑动中间轴总成，将其安装到转向机总成上
     注

     确保中间轴对齐并且完全就位；建议视需要寻求他人协助，将轴与转向机对齐



280. 安装将中间轴总成固定到转向机总成的螺栓
     注

     1 个螺栓，13 毫米，18 Nm



281. 降下车辆，直至轮胎接触到地面
     注

     将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如







282. 紧固右前轮毂
     注

     5 个螺母，21 毫米，175 Nm



283. 紧固左前轮毂
     注

     5 个螺母，21 毫米，175 Nm



284. 紧固左前半轴螺母
     注

     1 个螺母，32 毫米，245 Nm



285. 紧固右前半轴螺母
     注

     1 个螺母，32 毫米，245 Nm



286. 安装右前轮毂盖
     注

     1 个盖子；将气门嘴与轮毂盖腔体对齐



287. 安装左前轮毂盖
     注

     1 个盖子；将气门嘴与轮毂盖腔体对齐



288. 拆卸冷却液罐罐盖



289. 将空的冷却液容器放入前部储物区域



290. 向容器中加注至少 15 升冷却液



291. 将注满冷却液的容器放入前部储物区域



292. 将冷却液重新加注软管放入注满冷却液的容器中，确保末端完全浸入







293. 将真空重新加注盖安装到冷却液罐总成上



294. 关闭进气口和冷却液重新加注阀





295. 将真空重新加注软管安装到冷却液罐上的重新加注盖中
     注

     执行推拉推测试以验证软管已完全安装好



296. 将溢流软管末端放入空容器中



297. 将冷却液重新加注软管放入注满冷却液的容器中，确保末端完全浸入







298. 将车间用供气装置连接到真空工具
     注

     最小压力 5.5 巴 (80 psi)



299. 将进气阀打开 10 秒钟以形成真空，然后关紧阀门
     注

     真空表大体上趋于稳定 (24-27Hg)





300. 缓慢打开冷却液重新加注阀，使冷却液排放到冷却液重新加注软管中；软管中充满冷却液时，关闭重新加注阀
     注

     这样可以排空软管中残留的空气





301. 监控真空表 30 秒，以验证冷却系统保持真空状态



302. 将进气阀再打开 3 分钟以继续排空冷却系统，然后关闭该阀门





303. 缓慢地打开冷却液重新加注阀，使冷却液排入系统
     注

     在整个过程中，确保冷却液重新加注软管的末端完全浸入



304. 真空表读数降至零后，请关闭冷却液重新加注阀





305. 将车间用供气装置从冷却液重新加注工具上断开



306. 将冷却液重新加注软管从冷却液容器上拆下



307. 将冷却液溢流软管从冷却液容器上拆下



308. 从冷却液罐上的重新加注盖上拆下真空重新加注软管
     注

     向下按压黑色环以松开软管，然后向上拉动软管以便拆下



309. 将冷却液重新加注工具提至冷却液容器上方，使多余的冷却液从软管中排出
     注

     可能需要重新打开阀门才可以清除所有冷却液



310. 移走前备箱区域内的两个冷却液容器



311. 连接紧急响应回路和 12V 负极端子
     注

     1 个螺母，10 毫米，6 Nm，1 个连接器；首先连接紧急响应回路，然后再连接 12V 电池，以避免损坏汽车电脑





312. 拆卸方向盘托架



313. 使用 Toolbox 3.0 与车辆相连
     注

     车辆连接集成到驾驶员脚部空间盖板中。选择右上角的连接状态图标，然后选择本地连接（车辆连接后，图标将变为绿色）



314. 选择 "TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start"，点击 "Run"，然后等待例行程序完成。
     注

     确保车辆未处于行驶状态；尽管出现停止消息，但计划仍在运行；将听到冷却液泵的声音，测试持续约 10 分钟。 在“维护模式增强版”中（请参阅维护模式增强版），可通过CAN Viewer子菜单监测冷却液泵速度。 怠速 = 约1500 RPM，测试速度将在 3500-6500 RPM 之间变化，阀门将在串联和并联之间切换；将车辆转入行驶状态可停止此例行程序，如果速度徘徊在 7000 RPM 左右，则说明液泵存在气锁状况，再次执行真空充注；继续添加冷却液并进行清除，直至冷却液液位介于冷却液罐上的 NOM 与 MAX 线之间；完成后，选择窗口右上角的 “X” 关闭。
315. 检查冷却液液位，必要时加满
     注

     确保液位位于 Max 线处



316. 安装冷却液罐罐盖



317. 选择 "Actions/Autodiag"，然后搜索 "Thermal Performance"
318. 选择 "[NS]STRKEY.TASKS.TEST-SELF_VCFRONT_X_HEAT-PUMP-THERMAL-PERFORMANCESearch for routine in ToolboxHeat Pump Thermal System Performance Test"，点击 "Run"，然后等待例行程序完成。
     注

     完成后，选择窗口右上角的 “X” 关闭。
319. 从以太网端口上拔下高速数据线缆，以断开 Toolbox 3.0 与车辆的连接



320. 将前备箱总成安装到车辆中
     注

     4 个夹子；更换损坏或丢失的夹子



321. 安装用于固定前备箱总成的紧固件
     注

     5 个螺栓，10 毫米，5 Nm





322. 安装维修盖板
     注

     3 个卡子，1 个连接器





323. 安装后挡板
     注

     14 个卡子；固定前备箱后围，防止其在接合前部卡子时弯曲





324. 关闭前备箱盖



325. 将右前座椅移回原位



326. 重新放置第二排座垫
     注

     向后滑动座垫，然后将锁扣和泡沫与座椅滑轨对齐；通过推拉测试确保座垫完全就位



327. 将左前座椅移回原位



328. 升起所有车窗



329. 关闭所有四个车门
     注

     关闭前需解锁后车门



330. 将车辆驶离举升机
     注

     完全降下举升架臂，如果需要，将其从车辆下部移走；将悬架退出“Jack 模式”（如有配备）



331. 检查胎压
     注

     4 个轮胎；根据需要设置到规格范围内；参考位于驾驶位 B 柱上的“轮胎和负载信息”标签



332. 验证定位侧板/转动板已锁定



333. 将车辆驾驶到定位架上



334. 紧固将左侧支柱固定到下控制臂的螺栓和螺母
     注

     1 个螺栓，21 毫米，1 个螺母，21 毫米，106 Nm





335. 紧固将右侧支柱固定到下控制臂的螺栓和螺母
     注

     1 个螺栓，21 毫米，1 个螺母，21 毫米，106 Nm





336. 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架。
