饰板 - 前(拆卸和安装)

校正代码 10011001 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格饰板 - 前(拆卸和安装)
描述 扭矩值 推荐工具 重复使用/更换 备注

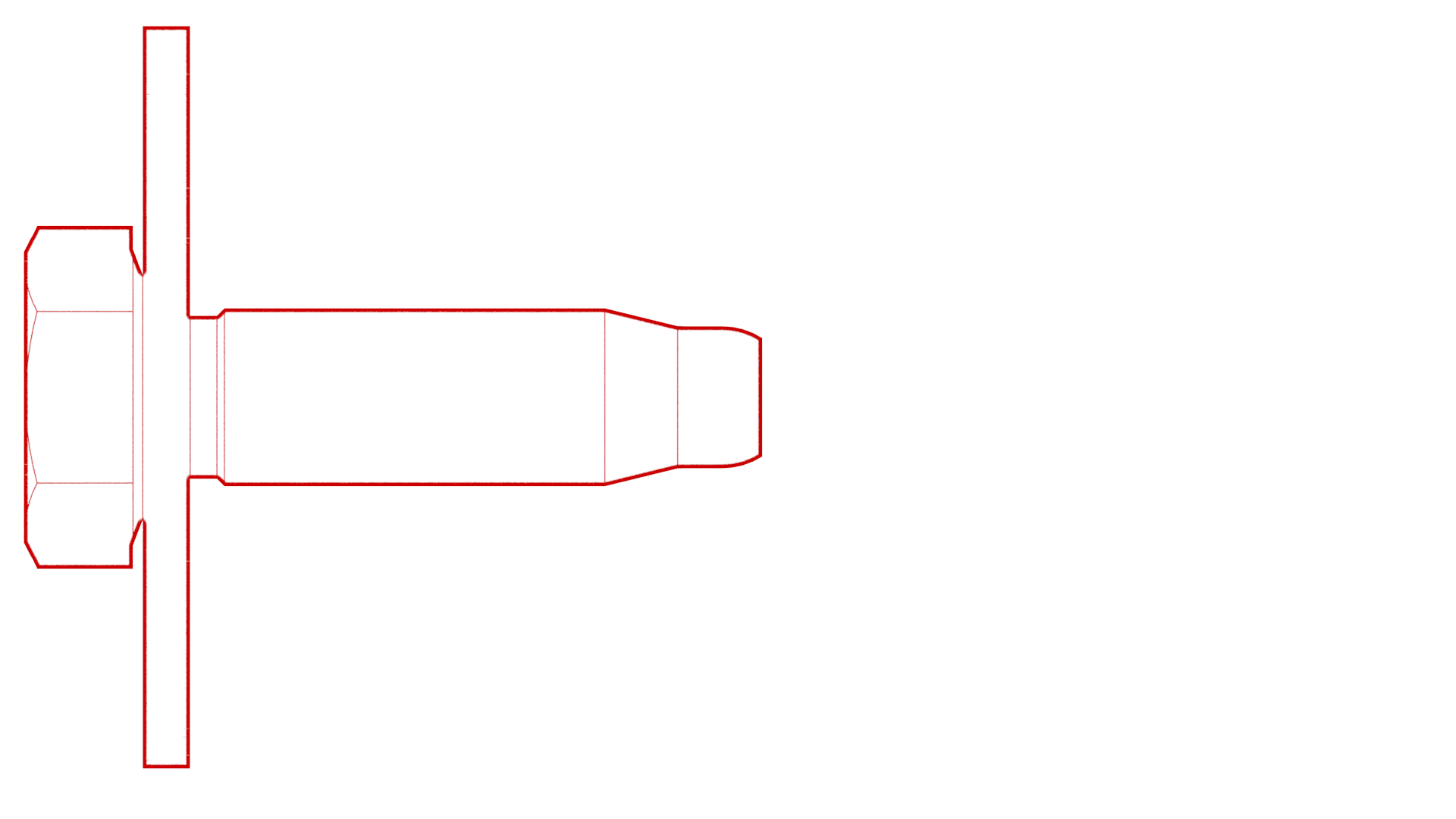

将前饰板顶部固定到车辆的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准棘轮
  • 2 英寸加长件
  • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)
    • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
重复使用
将前饰板左角固定到翼子板的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准棘轮
  • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)
    • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器

拆卸

  1. 打开 LH 前车门。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  4. 拆下将前饰板顶部固定到车辆的螺栓。
    4 Nm (2.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
  5. 拆下 LH 前翼子板饰板。请参阅 饰板 - 翼子板 - 前 - LH(拆卸和更换)
  6. 松开将 LH 和 RH 前轮拱内衬前部固定到车辆的夹子 (x4),然后将轮拱内衬放置一旁,以便执行以下步骤。
    图 1. LH 如图所示;RH 类似
  7. 拆下将前饰板 LH 角固定到翼子板的螺栓。
    4 Nm (2.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
    图 2. LH 如图所示;RH 类似
  8. 针对车辆的 RH 侧重复第 5 步至第 7 步。
  9. 拆下将前流线型护板的前部固定到车辆的螺栓。
    5 Nm (3.7 lbs-ft)
  10. 部分松开前饰板的 RH 侧。
  11. 断开电气连接器与 RH 轮罩中的前饰板之间的连接。
  12. 若有,则松开将电气线束固定到行人警示扬声器总成的夹子。
  13. 若有,则将锁片从连接器滑移开,然后向下按锁片,以断开连接器与行人警示扬声器总成的连接。
  14. 在助手的帮助下,松开前饰板的 LH 侧,然后小心地向上拉饰板,将其从车上拆下。将饰板放在有垫板的台面上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    小心地松开将下部大灯支架固定到前饰板的锁片,否则锁片会断掉。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    踝部止动爪的边角非常锋利,可能会造成人员伤害。

    图示为 LH 踝部止动爪的边角;RH 边角与之类似

安装

安装程序与拆卸程序相反,以下各项除外:

  • 先将饰板对齐挡泥板,然后再拧紧将饰板固定到挡泥板的螺栓。
  • 仅在前雷达传感器可能超出校准公差时(拆卸饰板期间有接触等情况),执行雷达传感器校准。请参阅传感器 - 雷达 - 前(校准)
    Informational PurposesAn informational icon, calling your attention
    如果需要校准雷达传感器,请单独添加校正修理代码。
  • 在将前流线型护板固定到车辆的螺栓 (x4) 的螺纹上,涂抹一串薄薄的 Loctite 222。
