玻璃 - 车身 - 后围 - LH（拆卸和安装）
校正代码
10203001 1.26
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。
- 2025-10-08: 添加了拆卸亮条的步骤。
- 2024 年 5 月 9 日：更新了图片，添加了“在玻璃内侧粘贴遮蔽胶带，用于覆盖裸露区域”的说明。
警告
仅适用于欧洲：只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开 LH 后车门并完全降下 LH 后车窗。
- 打开掀背尾门。
-

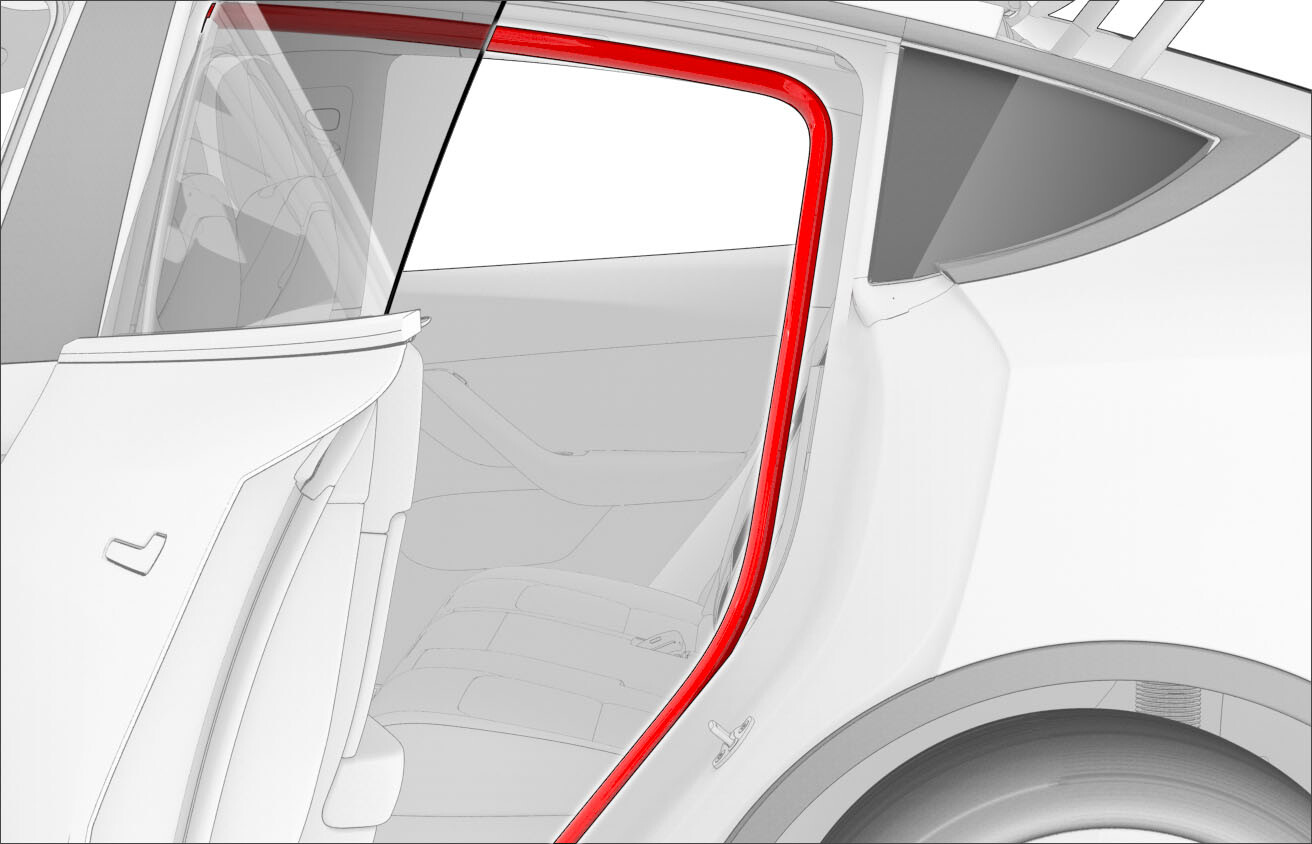

松开 LH 后车门主密封条的上部和后部。
-
松开 LH 后角窗玻璃上的橡胶密封条，松开将密封条固定到玻璃的夹子，然后从车上拆下密封条。
- 放倒 LH 后排座椅并用罩子保护座椅靠背。
- 拆卸后备箱负重底板。请参阅 行李箱负重底板 - 后（拆卸和更换）。
- 拆卸前备箱负重底板。请参阅 后备箱负重底板 - 前部（拆卸和更换）。
- 拆卸后备箱左侧饰板。请参阅 饰板 - 门槛板 - 后备箱（拆卸和更换）。
- 拆下负重底板 LH 支架。请参阅 支架 - 后备箱负重底板- LH（拆卸和更换）。
- 拆下行李箱 LH 挂袋支架。请参阅 支架 - 后备箱挂袋 - LH（拆卸和更换）。
- 拆下行李箱 LH 饰板。请参阅 饰板 - 侧边 - 后备箱 - LH（拆卸和更换）。
-
松开将 LH C 柱上部饰板固定到车辆的夹子 (x6) 和锁片 (x1)，然后将饰板置于一旁。
注将左侧 C 柱上饰板最前部小心地从顶篷上松开。注C 柱 LH 上部饰板仍连接在后排座椅安全带上。
-

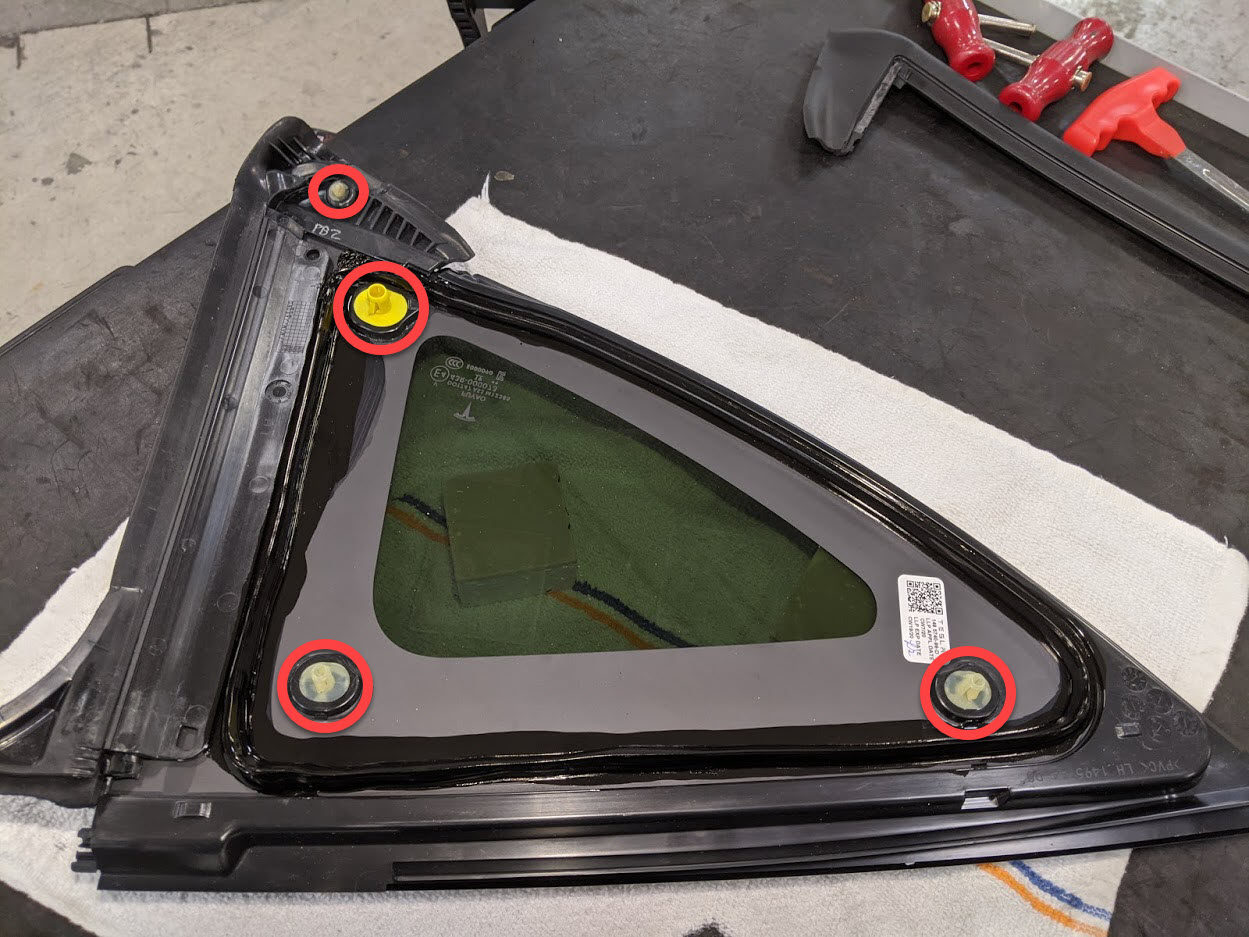

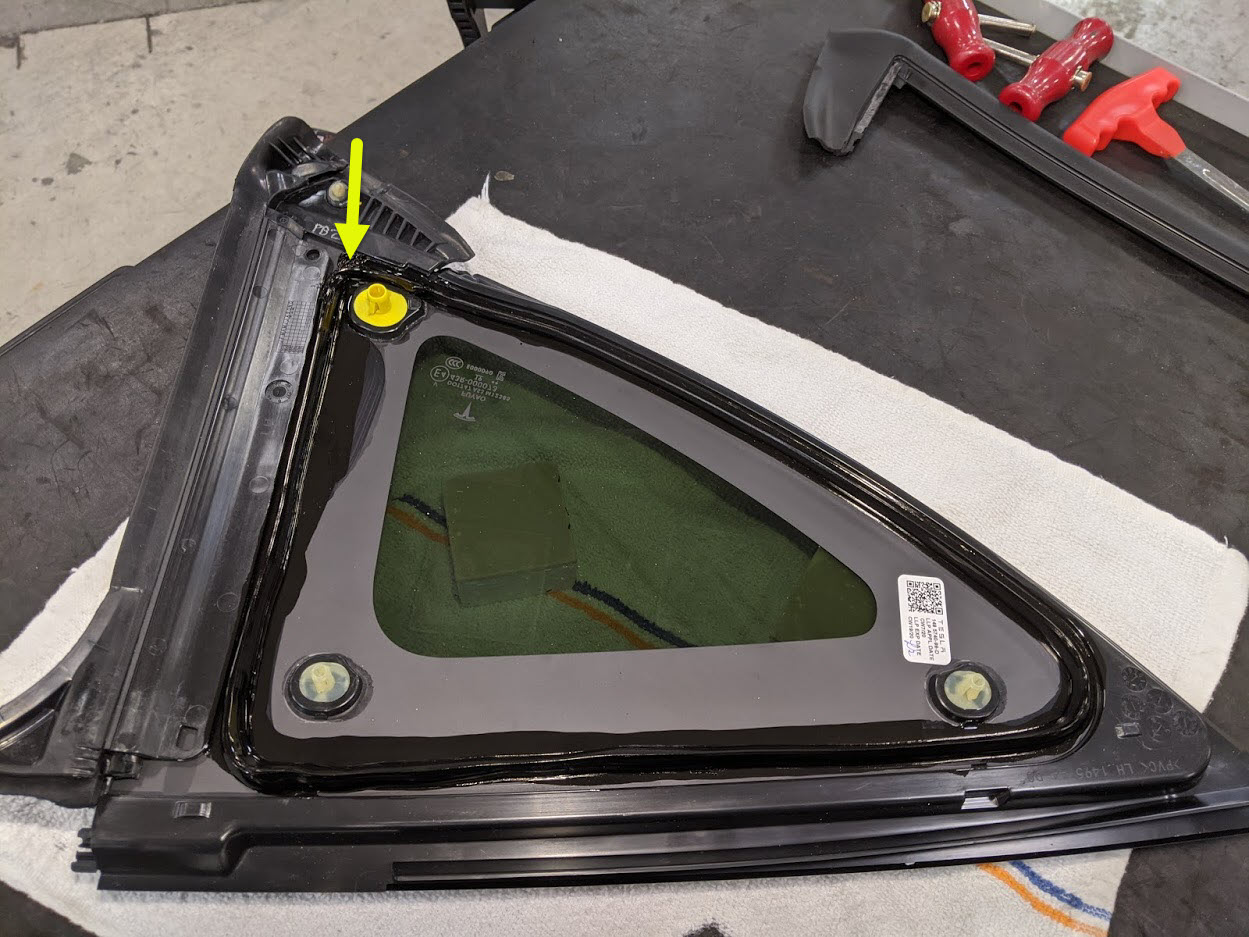

使用对角切割器、一字螺丝刀以及橡胶锤（若需要）破坏 LH 后角窗玻璃内侧的定位柱。
- 使用异丙醇 (IPA) 湿巾清洁 LH 后角窗玻璃的外部区域。等待该区域风干至少 1 分钟。
-

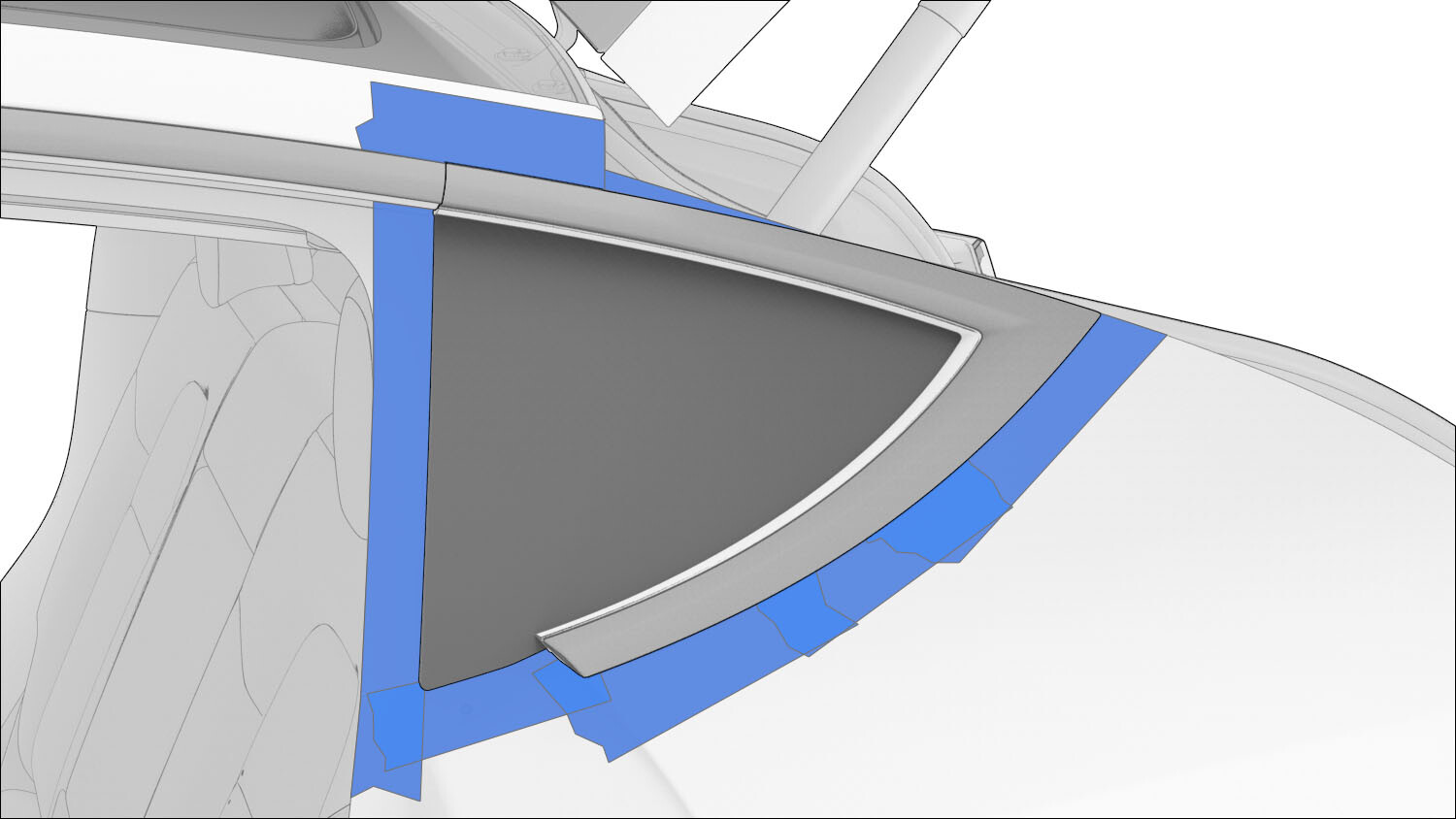

使用遮蔽胶带粘贴 LH 后角窗玻璃周围，以保护车身和车漆。
-

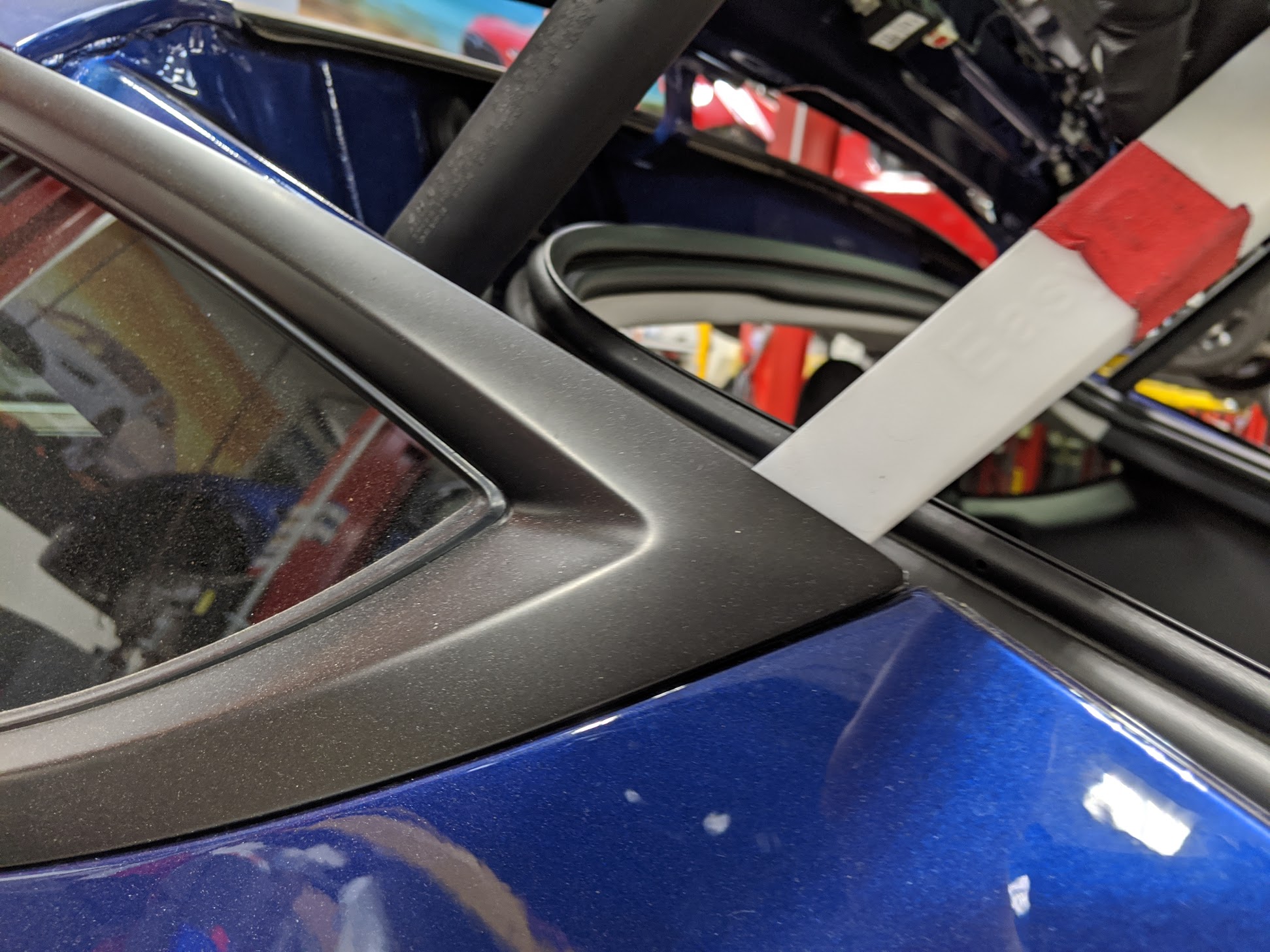

从左后角窗玻璃处撬动左侧亮条的后部边缘，将其松开，然后继续向前操作将亮条从车辆上拆下。

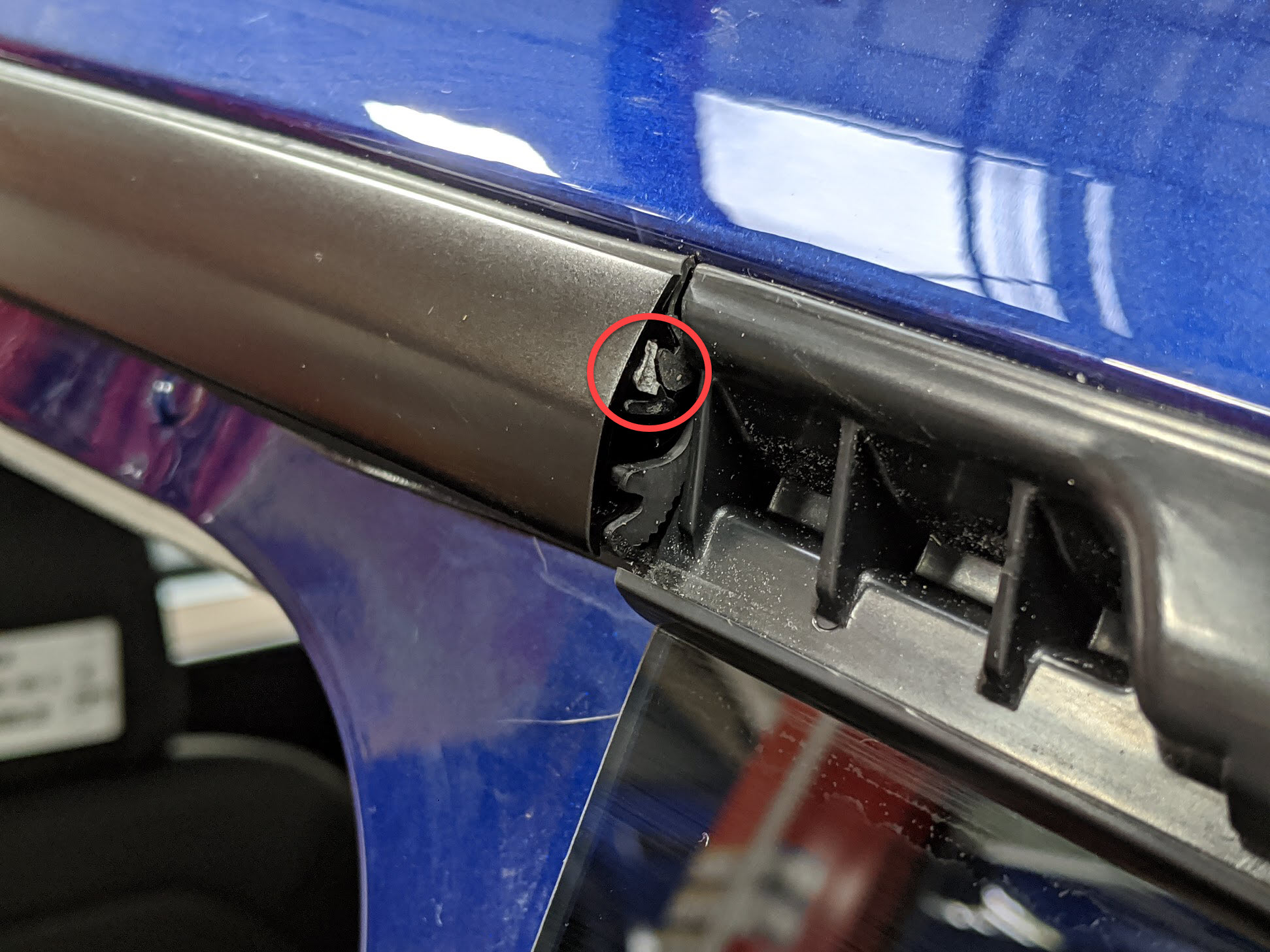

注处理将围板亮条固定到上部亮条的上部卡子时请谨慎操作。
-

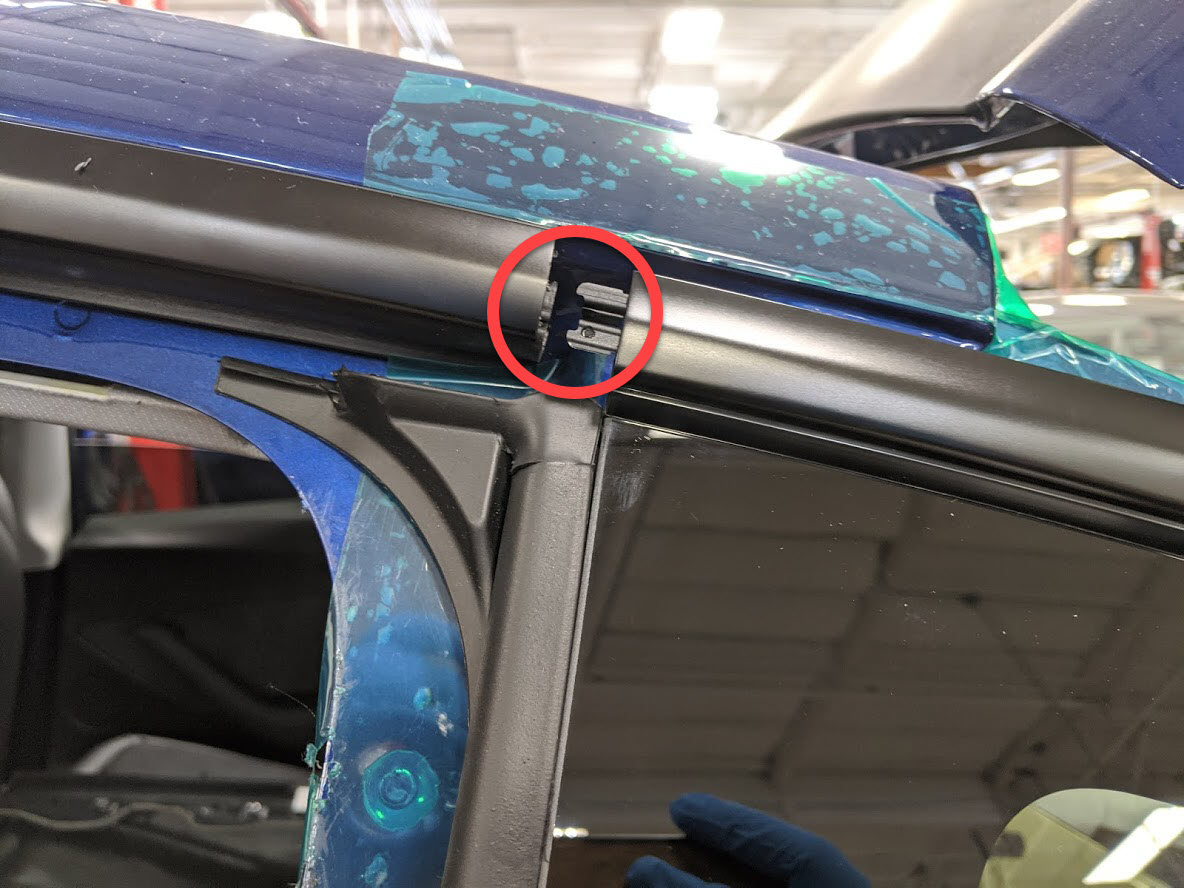

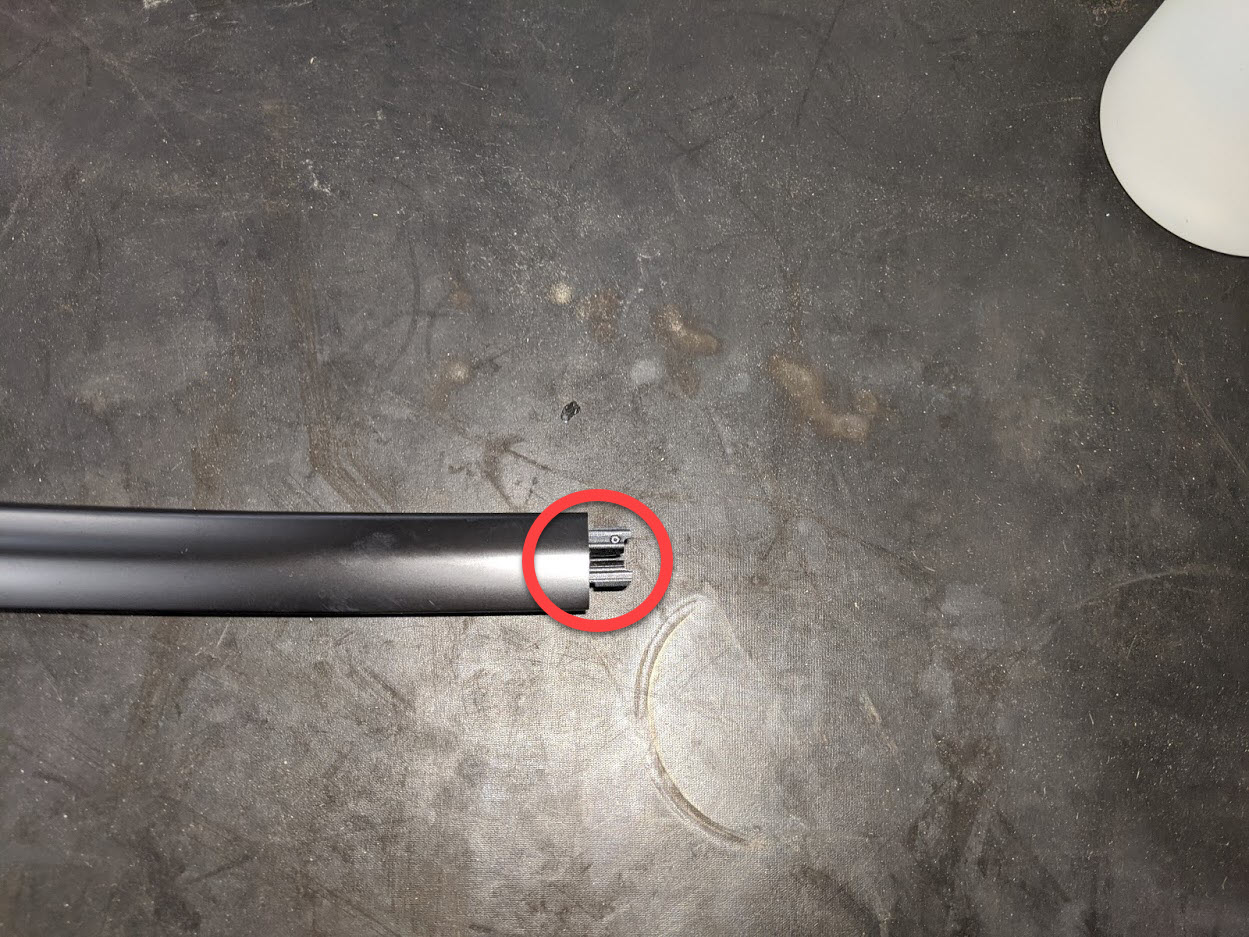

拆下上部亮条上的所有剩余卡子。
-
切下左后角窗玻璃周围的橡胶密封条，以留出更大空间拆卸玻璃。
- 准备一套 T 柄扳手以及 6 英尺长的方形线。
-

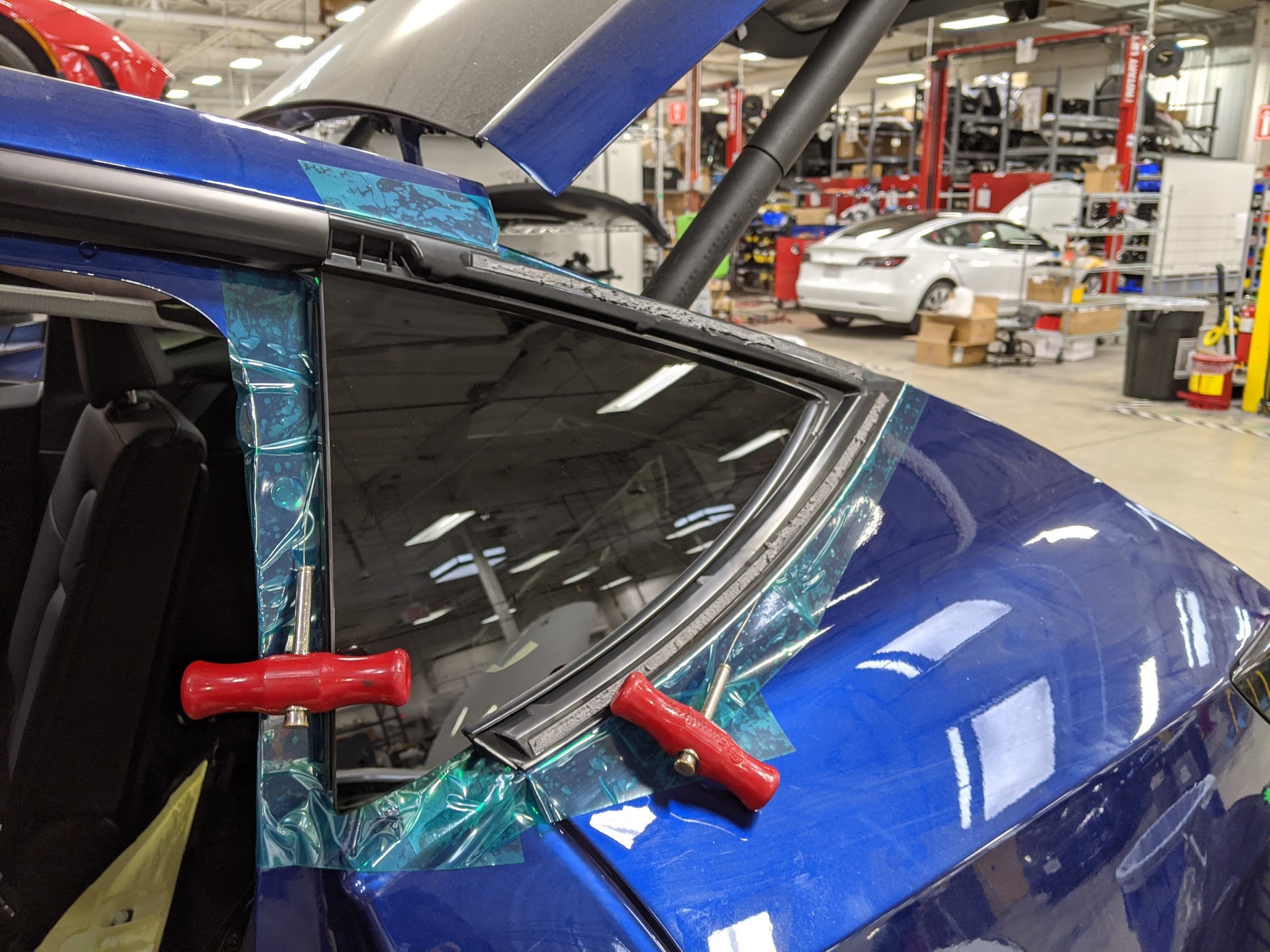

在车身与密封条之间，将方形线缠绕在 LH 后角窗玻璃的后部边缘。
TIp利用饰板工具在嵌件和玻璃之间走线。
-
从车身上切割 LH 后角窗玻璃，然后从车上拆下玻璃。
TIp采用拉锯的方式切割聚氨酯。
- 使用带侧翼的刮刀清理车身上剩余的聚氨酯。
- 使用异丙醇 (IPA) 湿巾沿着聚氨酯路径清理车身。等待该区域风干至少 1 分钟。
- 使用塑料饰板工具清洁 LH 后角窗玻璃上的剩余聚氨酯。
- 使用异丙醇 (IPA) 湿巾，沿着聚氨酯路径清洁 LH 后角窗玻璃。等待该区域风干至少 1 分钟。
安装
- 将 LH 后角窗玻璃密封件安装到 LH 后角窗玻璃上。
- 使用异丙醇 (IPA) 湿巾沿着聚氨酯路径擦拭车身。等待该区域风干至少 1 分钟。
- 使用底漆涂抹聚氨酯路径以及在拆卸 LH 后角窗玻璃期间车漆受损的所有区域。等待底漆风干至少 1 分钟。
- 向 LH 后角窗玻璃涂抹底漆。等待底漆风干至少 1 分钟。
- 揭下后角窗玻璃区域的遮蔽胶带。
-
备好填缝枪和聚氨酯
注聚氨酯开口需宽至 8 毫米，长达 13 毫米。
-

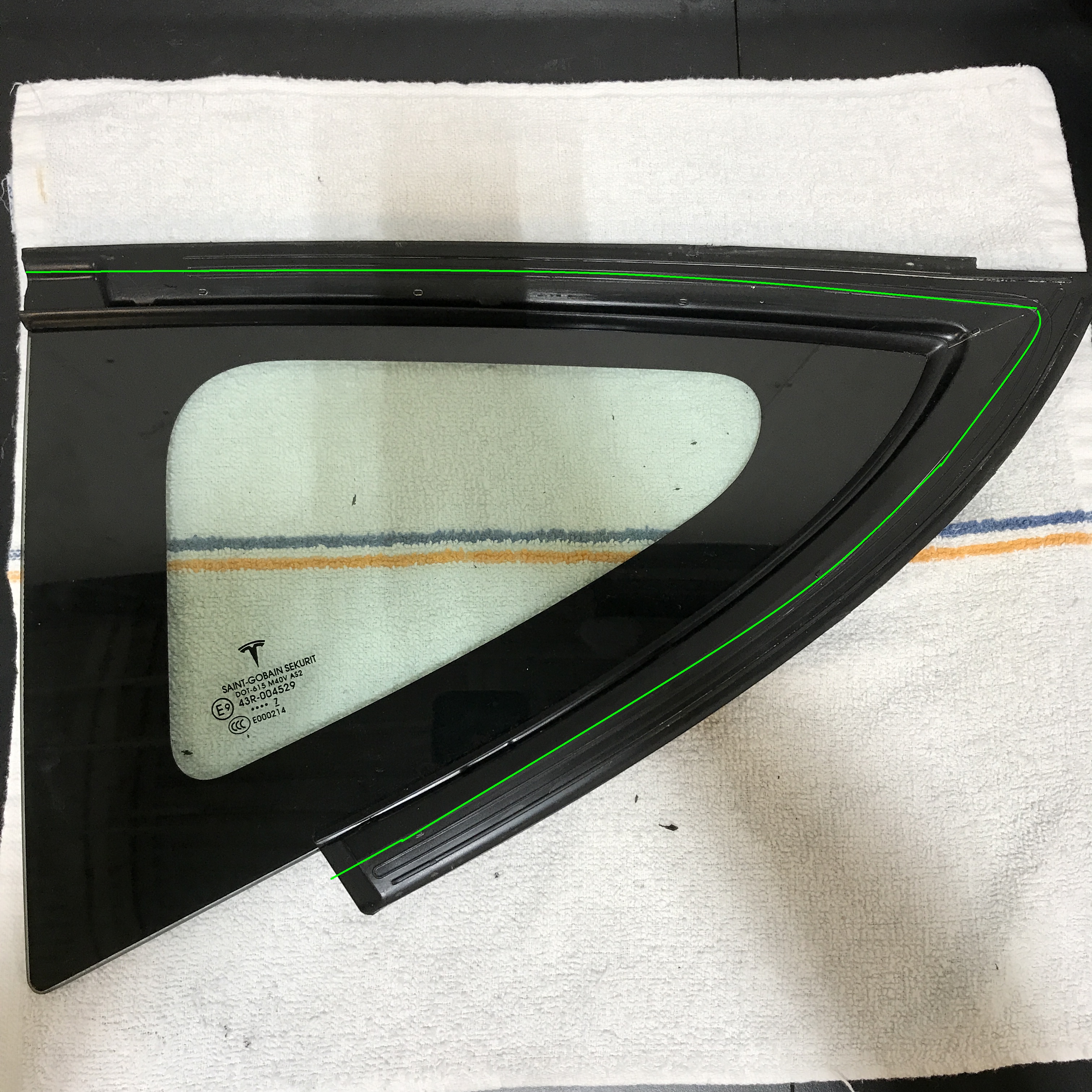

沿着初始路径向 LH 后角窗玻璃涂抹聚氨酯。

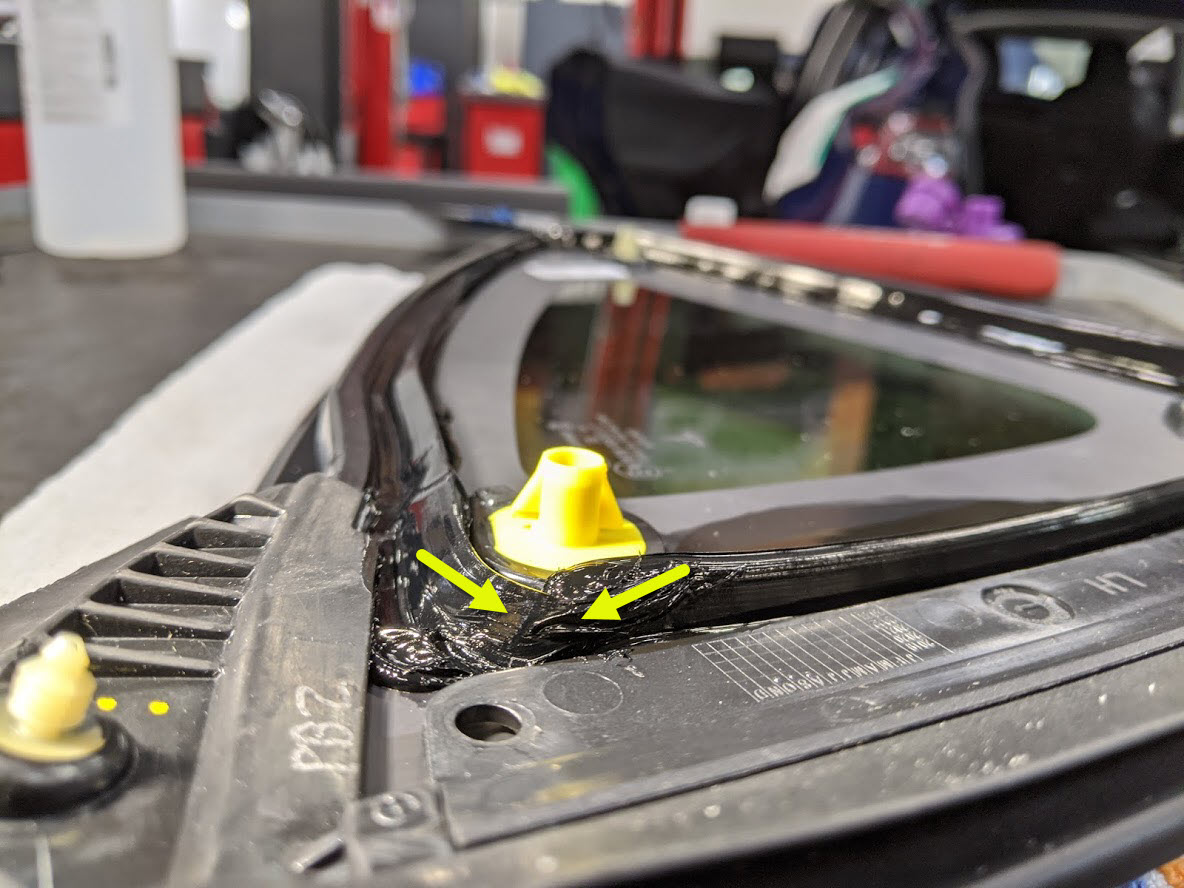

注为避免将来出现 NVH 问题，请将聚氨酯的两端压合到一起，确保聚氨酯之间没有间隙。
-
将 LH 后角窗玻璃放置在车身上，然后将后围亮条夹滑入顶部亮条。
- 在等待聚氨酯固化的过程中，用胶带将左后角窗玻璃固定到车身上。
-
将 LH C 柱上部饰板放在车辆上，然后安装将饰板固定到车辆的夹子 (x6) 和锁片 (x1)。
注将 C 柱饰板前部的上方凹槽与顶篷对齐，同时确保后备箱密封条位于饰板上。
- 安装行李箱 LH 饰板。请参阅 饰板 - 侧边 - 后备箱 - LH（拆卸和更换）。
- 安装行李箱 LH 挂袋支架。请参阅 支架 - 后备箱挂袋 - LH（拆卸和更换）。
- 安装负重底板 LH 支架。请参阅 支架 - 后备箱负重底板- LH（拆卸和更换）。
- 安装后备箱门槛板饰板。请参阅 饰板 - 门槛板 - 后备箱（拆卸和更换）。
- 安装前备箱负重底板。请参阅 后备箱负重底板 - 前部（拆卸和更换）。
- 安装后行李箱负重底板。请参阅 行李箱负重底板 - 后（拆卸和更换）。
- 关上掀背尾门。
-
将 LH 后车门主密封条重新安装到车辆上。
注确保 LH 后车门主密封条嵌在顶部亮条、LH 后角窗玻璃密封条和所有内饰上。
- 取下保护罩并将 LH 后排座椅靠背折叠至原位。
-
待聚氨酯凝固后，揭下遮蔽胶带。检查并清除所有胶带碎片或残胶。
警告在粘合剂制造商推荐的最短驶离时限内，不得驾驶车辆。Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要，请在车辆玻璃上粘贴胶带，按压固定，并告知客户 24 小时后方可揭下胶带。同时，告知客户在随后的 24 小时内，应避免高速驾驶，并躲避减速带。
