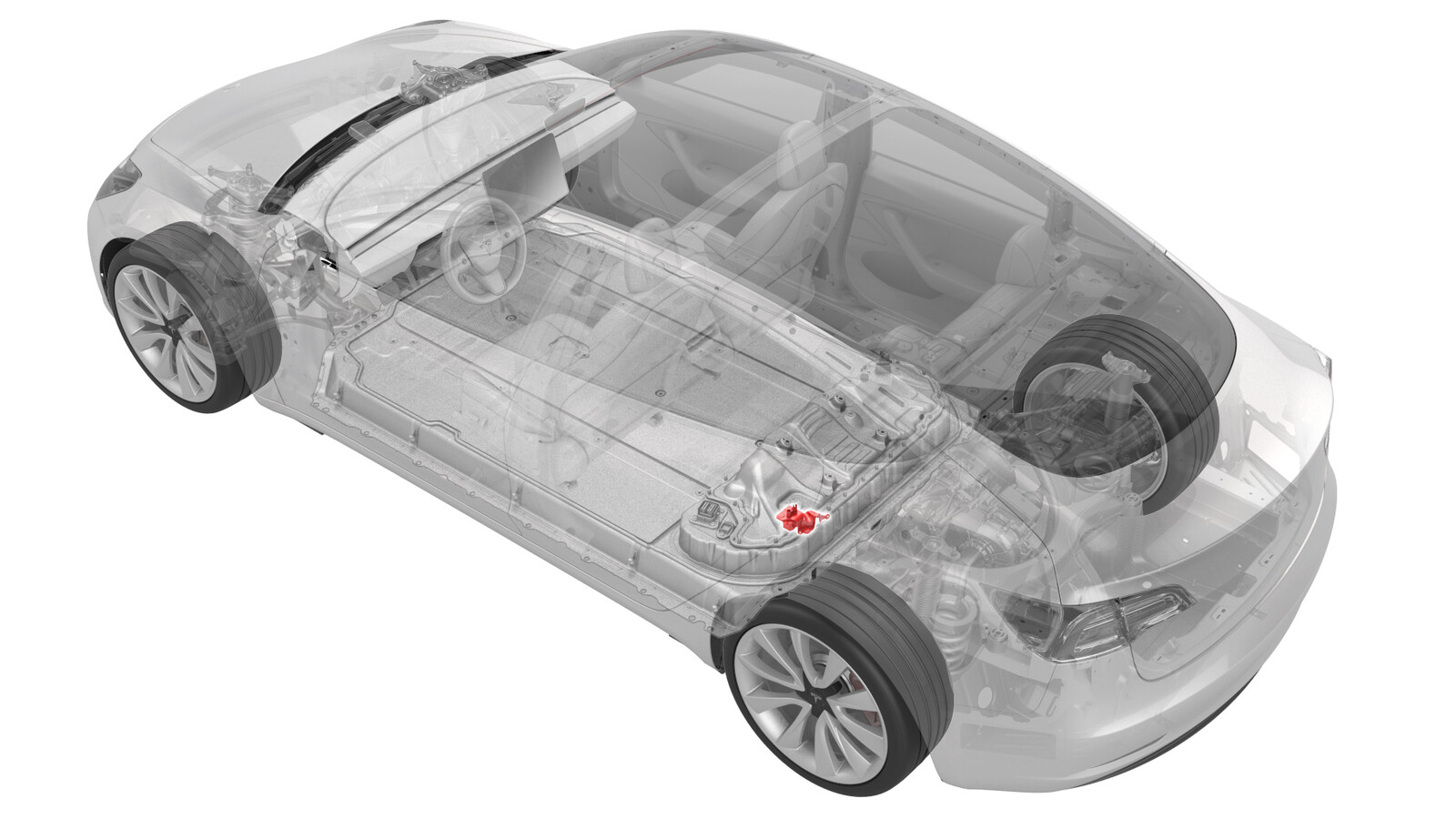

导件 - 探测 - 高压电池（拆卸和更换）

校正代码 16303802 1.26 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 6 月 1 日：完全修订了程序并添加了指向改装程序的链接。
Informational PurposesAn informational icon, calling your attention
注

只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项。

拆卸

  1. 如果维修程序要求拆下高压电池探查导件，请转至第7步。否则，请执行下一步。
  2. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  4. 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
  5. 拆卸高压电池仓盖板。请参阅盖板 - 高压电池仓（拆卸和更换）。
  6. 拆卸烟火电池断接开关。请参阅烟火电池断接开关（拆卸和更换）。
  7. 验证高压电池探针盖的设计是否较新。

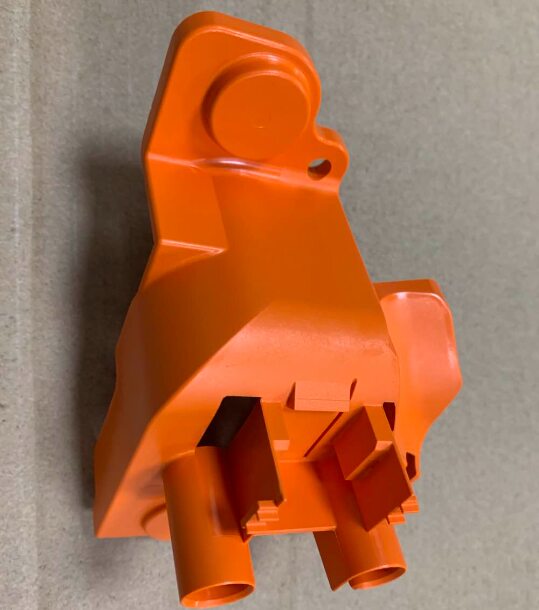

    图 1. 较新设计

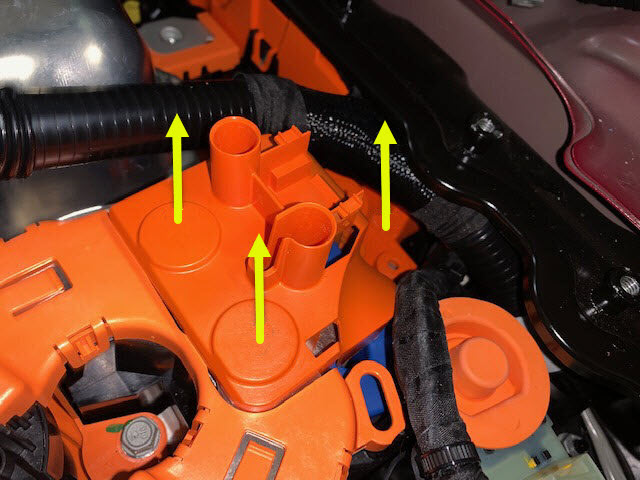

    图 2. 较旧设计
  8. 如果高压电池探查导件的设计较旧，则针对较新设计进行改装，然后返回要求拆下探查导件的维修程序。请参阅导件 - 探测 - 高压电池（改装）。
  9. 将高压电池负极触点开关线束移到侧面，然后径直提起高压电池探查导件，将其从高压电池仓上拆下。
  10. 如果维修程序要求拆下高压电池探查导件，请返回该程序。

安装

  1. 将高压电池负极触点开关线束移到侧面，将高压电池探查导件放置在快充触点开关母排上方，然后将探查导件向下按压到母排上。
  2. 如果维修程序要求安装高压电池探查导件，请返回该程序。否则，请执行下一步。
  3. 测量烟火电池隔离开关安装点间的电压，然后安装烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
  4. 安装高压电池仓盖板。请参阅盖板 - 高压电池仓（拆卸和更换）。
  5. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  6. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
