平头螺钉 - 转向柱上部（返工）

校正代码 32051918 0.48 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-03-11: 添加了有关 2021 年 9 月 21 日之后生产的车辆的工具信息。
  • 2025-12-30: 添加了校准转向柱的步骤。
  • 2025-12-08: 更新了测量方法。
  • 2025-03-13: 发布了新的程序，用以支持 Toolbox 有关转向柱横向刚度的文章 8743800。

此程序需要使用专用工具：

  • 1064697-00-B 制动盘偏转检测套件
  • 1080978-00-B MARK-10 测力计套件
  • 2185305-00-A 3/8 英寸六角钻头套筒，T60 TORX（适用于 2021 年 9 月 21 日以及之前生产的车辆）
  • 2279656-00-A 1/4 英寸短钻头套筒，T60 TORX（适用于 2021 年 9 月 21 日之后生产的车辆）

改装程序

  1. 将左前座椅向后移动。
  2. 断开 12V 电源/低压电源请参阅 12V/低压电源（断开和连接）。
  3. 拆卸方向盘。请参阅 方向盘（拆卸和安装）。
  4. 拆卸转向柱上部护罩。请参阅 护罩 - 上部 - 转向柱（拆卸和更换）
  5. 拆卸转向柱下部护罩。请参阅 护罩 - 下部 - 转向柱（拆卸和更换）。

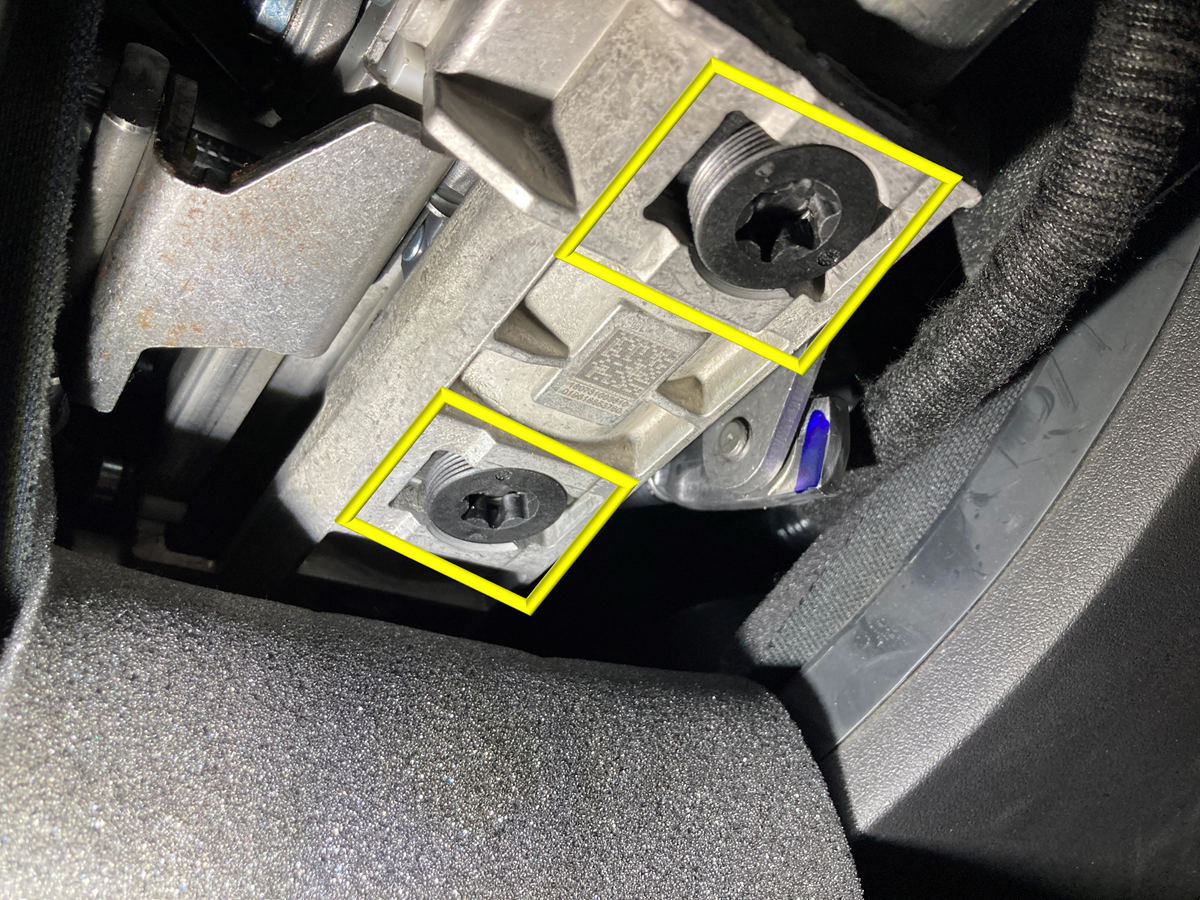

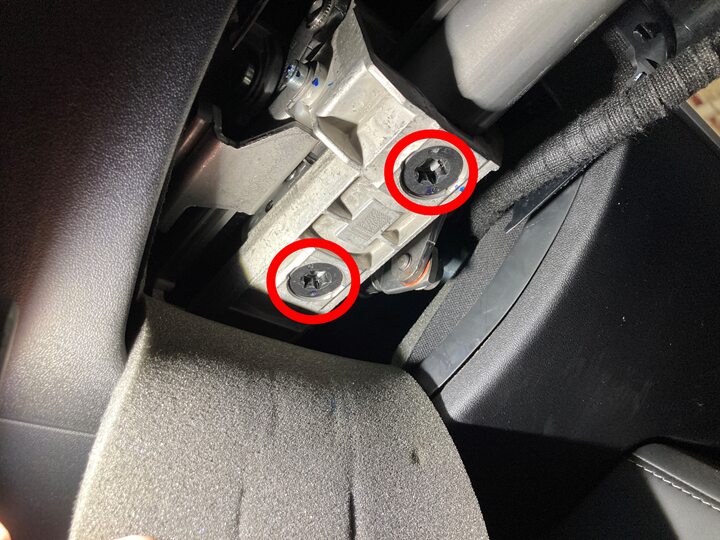

  6. 固定两个转向柱平头螺钉并将其紧固到 4 Nm。

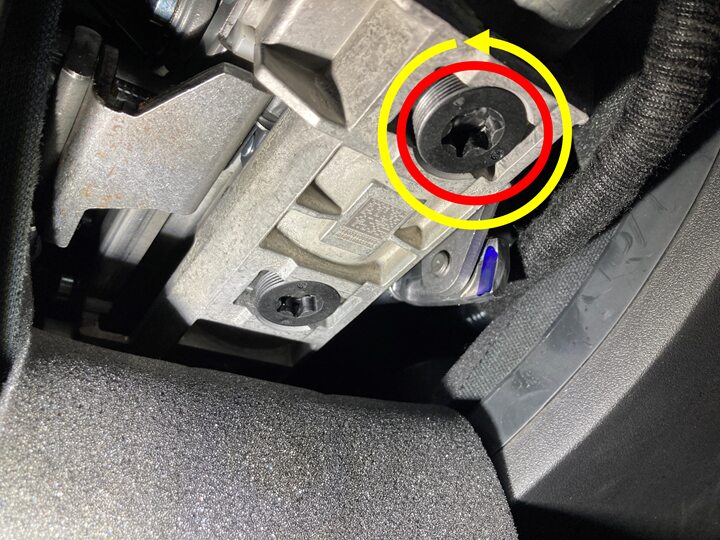

  7. 再次紧固转向柱上部的平头螺钉。
    1. 将上部平头螺钉拧松 360 度（1 圈）。
    2. 将上部平头螺钉紧固到 2.4 Nm。
  8. 再次紧固转向柱下部的平头螺钉。
    Informational PurposesAn informational icon, calling your attention
    注
    2021 年 9 月 21 日以及之前生产的车辆，请使用 2185305-00-A T60 TORX 3/8 英寸六角钻头套筒。2021 年 9 月 21 日之后生产的车辆，请使用 2279656-00-A T60 TORX 1/4 英寸短钻头套筒。
    1. 将下部平头螺钉拧松 360 度（1 圈）。
    2. 将下部平头螺钉紧固到 2.4 Nm。
  9. 使用异丙醇 (IPA) 湿巾清洁平头螺钉周围的转向柱区域。

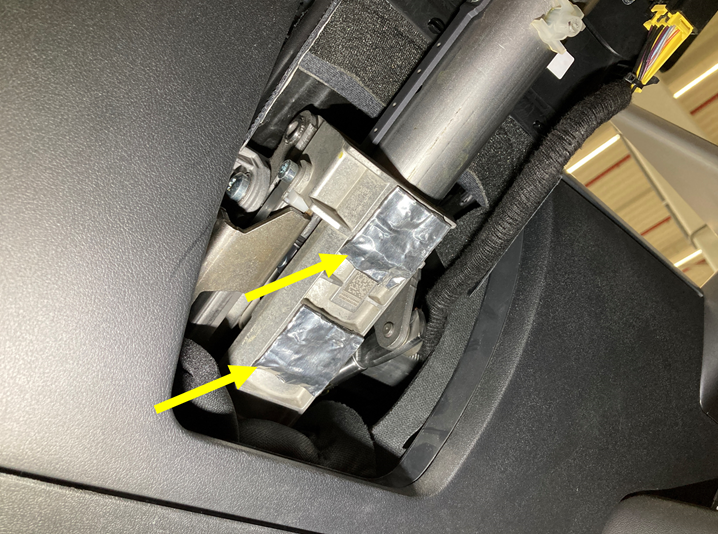

  10. 在两个平头螺钉上均粘贴一段丁基胶带。
    Informational PurposesAn informational icon, calling your attention
    注
    确保丁基贴片与转向柱和平头螺钉接触。彻底浸润粘合剂。如必要，可使用压力辊。
  11. 安装转向柱下部护罩。请参阅 护罩 - 下部 - 转向柱（拆卸和更换）。
  12. 安装转向柱上部护罩。请参阅 护罩 - 上部 - 转向柱（拆卸和更换）
  13. 安装方向盘。请参阅 方向盘（拆卸和安装）。
  14. 安装驾驶位安全气囊。请参阅 气囊 - 驾驶位（拆卸和更换）。
  15. 连接 12V/低压电源。请参阅 12V/低压电源（断开和连接）。

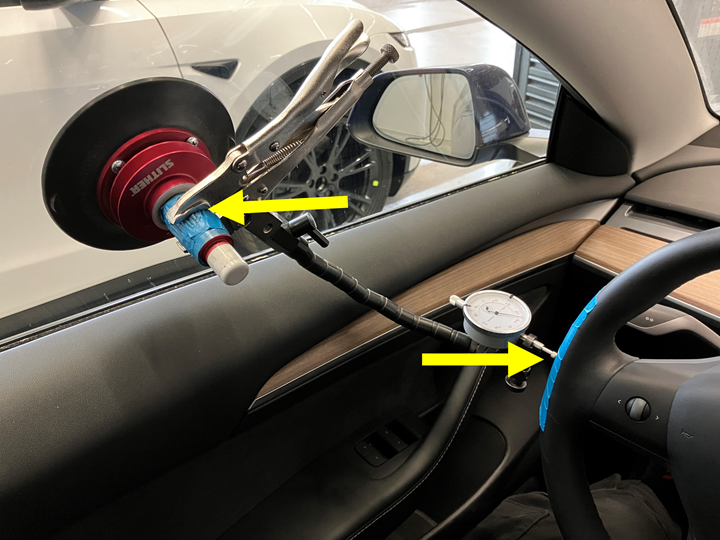

  16. 将制动盘偏转工具安装在左前车窗和方向盘上。
    Informational PurposesAn informational icon, calling your attention
    注
    将吸盘吸附到左前车窗上。在吸盘周围粘贴遮蔽胶带以保护部件，然后将制动盘偏转工具安装到左前车窗上。将工具与方向盘上 9 点钟方向的胶带水平对齐。
    Informational PurposesAn informational icon, calling your attention
    注
    确保正确按下指示杆，使工具可双向移动且不会触底。将表盘归零。

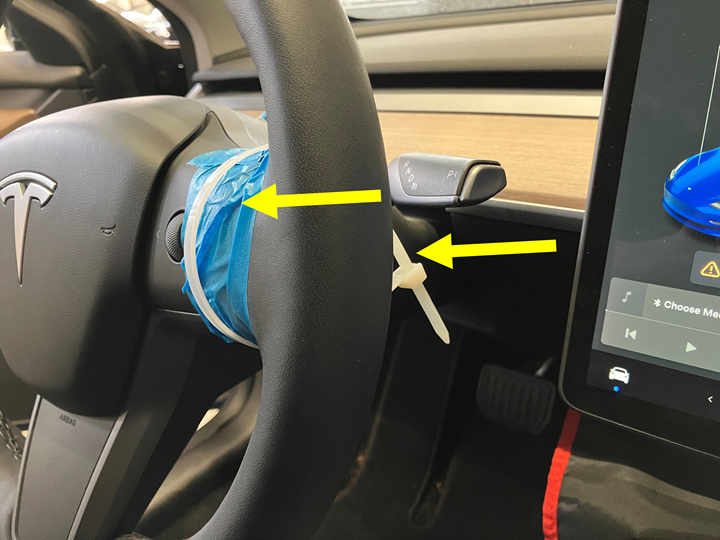

  17. 在方向盘上安装扎带。
    Informational PurposesAn informational icon, calling your attention
    注
    在方向盘 3 点钟方向粘贴胶带以保护方向盘，然后安装扎带并确保可以横向拉动。请勿完全紧固扎带。

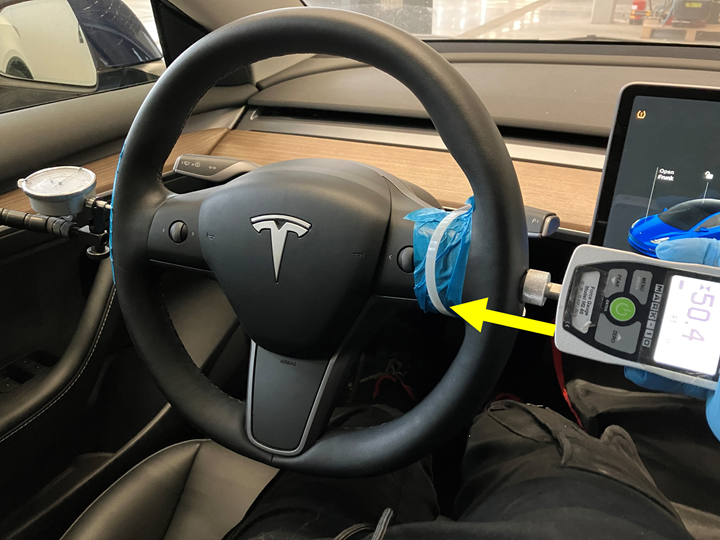

  18. 检查转向柱横向刚度。
    1. 确保将测力计单位设置为牛顿 (N)。
    2. 将测力计归零。
    3. 以 50N 的力向左水平拉动方向盘。
    4. 记录表盘指针稳定后所指示的数值。

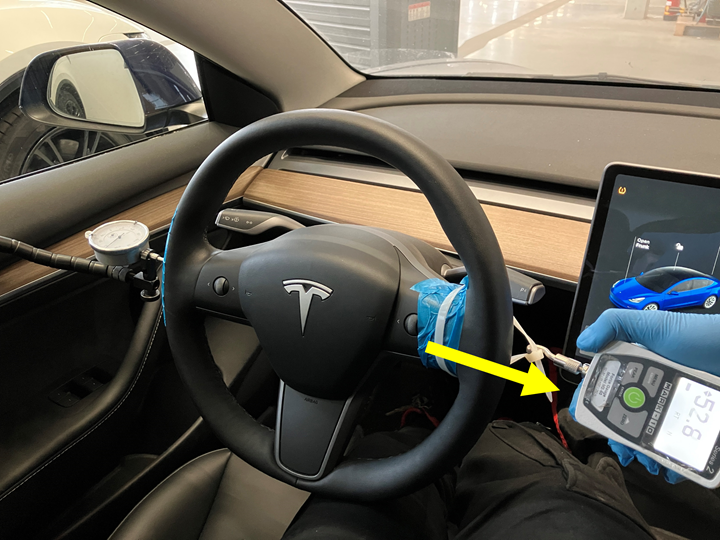

    5. 以 50N 的力向右水平推动方向盘。
    6. 记录表盘指针稳定后所指示的数值。
    7. 计算两次记录数值之差。
      • 如果计算出的差值小于等于 1.5 毫米，则说明转向柱横向刚度在规定公差范围内。继续执行下一步骤。
      • 如果计算出的差值大于 1.5 毫米，则需要更换转向柱，以确保横向刚度保持在规定公差范围内。
  19. 将制动盘偏转工具从左前车窗和方向盘上拆下。
  20. 拆下方向盘上的扎带并揭下胶带。
  21. 将翼子板盖板从中控台上拆下。
  22. 启用“维护模式”。请参阅 维护模式。
  23. 解锁车辆网关。请参阅 网关（解锁）。
  24. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_STEERING_COLUMN_CALIBRATIONvia Service Mode:Chassis ➜ Steering ➜ Calibrate Steering Columnvia Toolbox:(link)
  25. 退出“维护模式”。请参阅维护模式，
  26. 将校正代码 32051918 作为一项单独的工项添加至“服务工单”。
