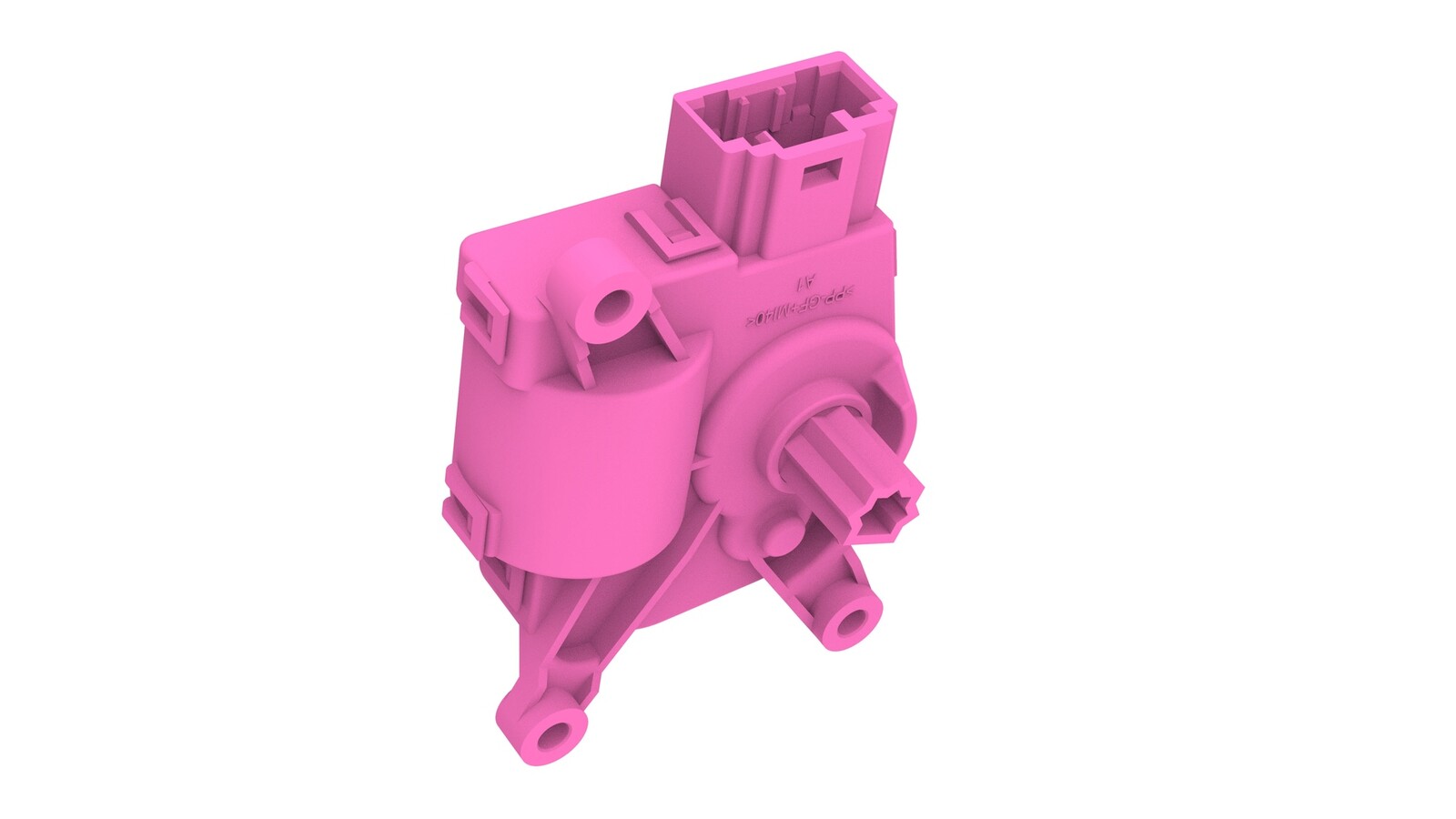

传动装置 - 上部模式（拆卸和更换）

校正代码 18102602 0.42 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-10-21: 添加了执行 HVAC 外壳测试例行程序的步骤。

拆卸

  1. 打开所有车门，完全降下所有车窗。
  2. 将副驾位座椅移至最前端。
  3. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  4. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  5. 拆卸仪表板左侧端盖。请参阅 端盖 - 仪表板 - 左侧（拆卸和更换）。
  6. 拆下左侧气流端盖。请参阅 端盖 - 气波 - 左侧（拆卸和更换）。
  7. 拆下右侧仪表板端盖。请参阅 端盖 - 仪表板 - 左侧（拆卸和更换）。
  8. 拆下右侧气波槽端盖。请参阅 端盖 - 气波 - 左侧（拆卸和更换）。
  9. 拆下仪表板主饰板。请参阅 饰板 - 仪表板 - 主（左侧驾驶）（拆卸和更换）。
  10. 拆卸副驾位脚部空间盖板。请参阅 罩 - 脚部空间 - 副驾位 (LHD)（拆卸和更换）。
  11. 拆卸副驾位膝部气囊。请参阅 气囊 - 膝部 - 副驾位（拆卸和更换）。
  12. 拆卸手套箱。请参阅 手套箱 - 有膝部气囊（拆卸和更换）。
  13. 拆下右侧脚部空间风管。请参阅 风管 - 脚部空间 - RH（拆卸和更换）。
  14. 拆下右侧气波槽。请参阅 槽 - 气波 - RH（拆卸和更换）

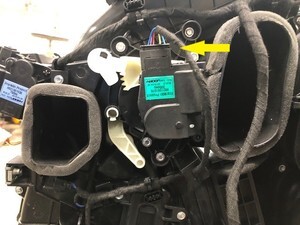

  15. 断开上部模式传动装置上的电气连接器。

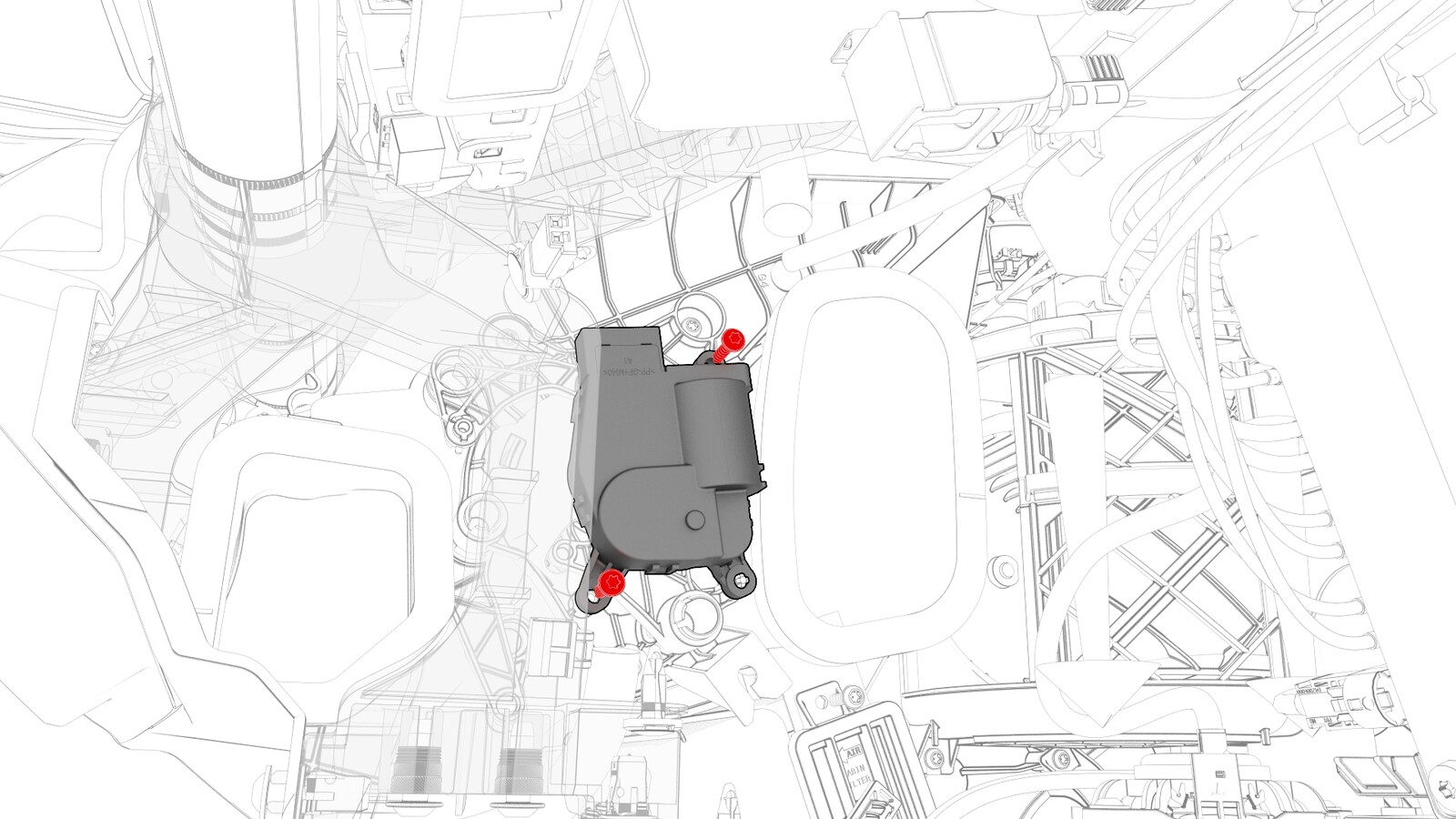

  16. 拆下将上部模式执行机构固定到供暖、通风和空调总成的螺栓，然后拆下上部模式执行机构。
    提示
    建议使用以下工具：
    • 6 mm 套筒扳手
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件

安装

  1. 将上部模式执行机构置于供暖、通风和空调总成上；对齐导件，然后将该执行机构向左侧推以进行安装。
  2. 安装将上部模式执行机构固定到供暖、通风和空调总成的螺栓。
    2.3 Nm (1.7 lbs-ft)
    提示
    建议使用以下工具：
    • 6 mm 套筒扳手
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  3. 连接上部模式执行机构电气连接器。
  4. 安装右侧气波槽。请参阅 槽 - 气波 - RH（拆卸和更换）
  5. 安装右侧脚部空间风管。请参阅 风管 - 脚部空间 - RH（拆卸和更换）。
  6. 安装手套箱请参阅 手套箱 - 有膝部气囊（拆卸和更换）。
  7. 安装副驾位膝部气囊请参阅 气囊 - 膝部 - 副驾位（拆卸和更换）。
  8. 安装副驾位脚部空间盖板。请参阅 罩 - 脚部空间 - 副驾位 (LHD)（拆卸和更换）。
  9. 安装仪表板主饰板。请参阅 饰板 - 仪表板 - 主（左侧驾驶）（拆卸和更换）。
  10. 安装左侧气波端盖。请参阅 端盖 - 气波 - 左侧（拆卸和更换）。
  11. 安装左侧仪表板端盖板。请参阅 端盖 - 仪表板 - 左侧（拆卸和更换）。
  12. 安装右侧气流端盖。请参阅 端盖 - 气波 - 左侧（拆卸和更换）。
  13. 安装右侧仪表板端盖。请参阅 端盖 - 仪表板 - 左侧（拆卸和更换）。
  14. 连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  15. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  16. 将装有 Toolbox 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
  17. 执行例行程序： TEST-SELF_VCRIGHT_X_HVAC-CASE-ACTUATORSvia Toolbox:(link)
  18. 将笔记本电脑从车辆上取出。
  19. 退出“维护模式增强版”。请参阅 维护模式增强版。
  20. 升起所有车窗，关闭所有车门。
