软管 - 供给 - 动力总成(结构化电池组)(拆卸和更换)

校正代码 18303322 1.20 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 8 月 14 日:添加了有关冷却液损失大于 1 升时真空再充注要求的备注。

拆卸

  1. 打开左前车门,降下左前车窗。
  2. 拆卸左门槛板支架。请参阅支架 - 门槛板 - LH(结构化电池组)(拆卸和更换)
  3. 去掉盖住 LH 门槛检修口的丁基粘贴片 (x2)。

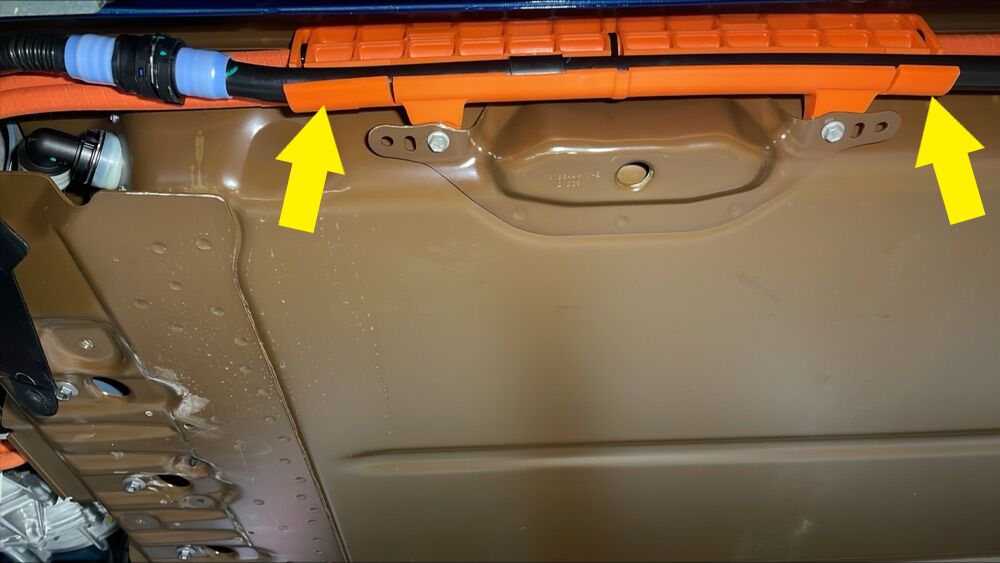

    图 1. 图示为 LH 前侧;LH 后侧类似
  4. 将举升机垫适配器 (x2) 安装到 LH 门槛中。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅使用 Model Y 举升机垫适配器 (1614078-00-A)。
    图 2. 图示为 LH 前侧;LH 后侧类似
  5. 对车辆的 RH 侧重复第 2 步至第 4 步。
  6. 举升并支撑车辆。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    举升车辆前,确认千斤顶的位置。仅放置在车门槛板前后的举升点上。
  7. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  8. 拆卸前备箱储物单元。请参阅 前备箱储物单元(拆卸和更换)

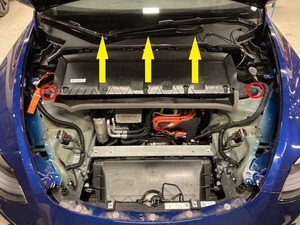

  9. 拆卸将高效分子空气 (HEPA) 过滤器总成固定到车辆的螺栓(2 个),然后将总成从车辆上拆下。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    向上转动总成的后边缘清理制动液储液罐,然后向上提起总成清理前备箱储物单元。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  10. 断开低压电源。请参阅12V/低压电源(断开和连接)
  11. 将车辆举升到适宜的作业高度。
  12. 拆卸中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  13. 在高压电池 LH 前侧下方放置一个冷却液排放容器。

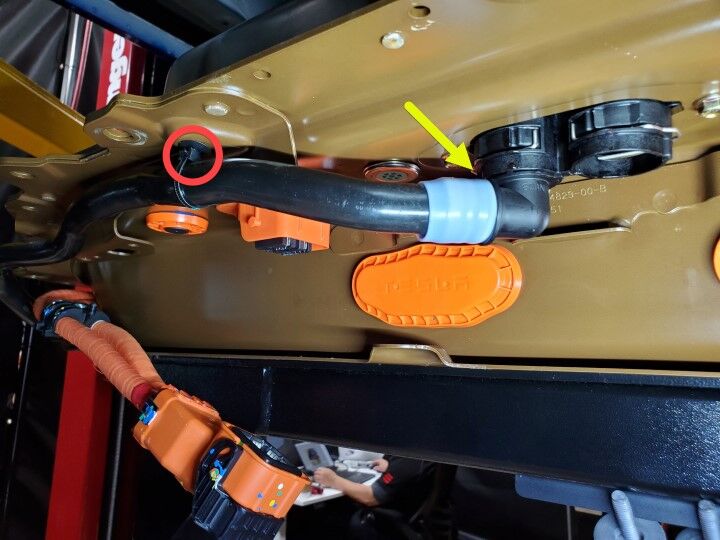

  14. 松开弹簧夹,断开车辆 LH 前侧的动力总成供液软管,然后插接外螺纹接头和内螺纹接头。
  15. 将冷却液排放容器放置在高压电池左后侧下方。
  16. 松开弹簧夹,从高压电池后部断开动力总成供液软管,然后插接外螺纹接头和内螺纹接头。
  17. 松开将动力总成供液软管固定到前驱动单元高压线束总成的锁片 (x6),然后从车上拆下软管。

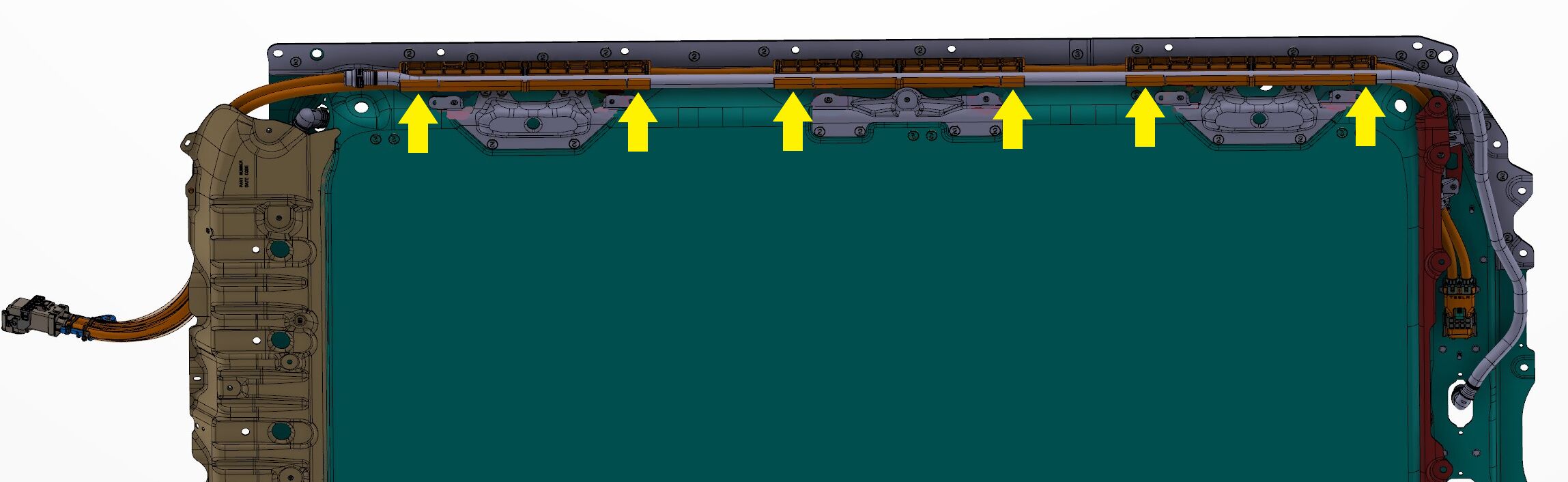

    提示: 必要时,借助塑料饰板工具完成此操作。

安装

  1. 将动力总成供给软管放置到车辆上,然后紧固将软管固定到前驱动单元高压线束的锁片(6 个)。
  2. 拆卸塞子,连接高压电池后部的动力总成供给软管,然后紧固将软管固定到车辆的弹簧夹和卡子。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保软管完全就位。如果冷却液流失量超过 1 升,则需要进行真空加注。
  3. 在高压电池 LH 前侧下方放置一个冷却液排放容器。
  4. 拆下塞子,连接车辆 LH 前侧的动力总成供液软管,然后固定弹簧夹。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保软管完全就位。如果冷却液流失量超过 1 升,则需要进行真空加注。
  5. 取走车辆下方的冷却液排放容器。
  6. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  7. 完全降下车辆。
  8. 连接低压电源。请参阅12V/低压电源(断开和连接)
  9. 检查冷却液液位,必要时加满。
  10. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  11. 在 Toolbox 中,点击 Actions/Autodiag 选项卡,然后搜索“Purge”。
  12. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start,再点击Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    确保车辆未处于行驶状态。将车辆置于行驶状态将停止此例程。尽管出现停止消息,但计划仍在运行。此时可听到冷却液泵的声音。测试持续约 10 分钟。
  13. 断开 Toolbox,然后从车上拆下笔记本电脑。
  14. 检查冷却液液位,必要时加满。
  15. 将车辆驶离举升机。
  16. 从 LH 门槛上拆下举升机垫适配器 (x2)。
    图 3. 图示为 LH 前侧;LH 后侧类似
  17. 将丁基粘贴片 (x2) 安装到 LH 门槛检修口上。
    Informational PurposesAn informational icon, calling your attention
    如果需要,可更换为新粘贴片。
    Informational PurposesAn informational icon, calling your attention
    沿着粘贴片下压,以确认其完全固定到车身。
    Informational PurposesAn informational icon, calling your attention
    新丁基粘贴片的大致尺寸应为 2 英寸 x 2 ½ 英寸。
    图 4. 图示为 LH 前侧;LH 后侧类似
  18. 安装左门槛板支架。 请参阅支架 - 门槛板 - LH(结构化电池组)(拆卸和更换)
  19. 对车辆的 RH 侧重复第 33 步和第 35 步。
  20. 将高效分子空气 (HEPA) 过滤器总成放置到车内,然后安装将总成固定到车辆的螺栓(2 个)。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    将总成前边缘向下转过前备箱储物单元,然后小心地将后边缘移过制动储液罐并放置到位。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  21. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  22. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  23. 升起左前车窗,关闭左前车门。
